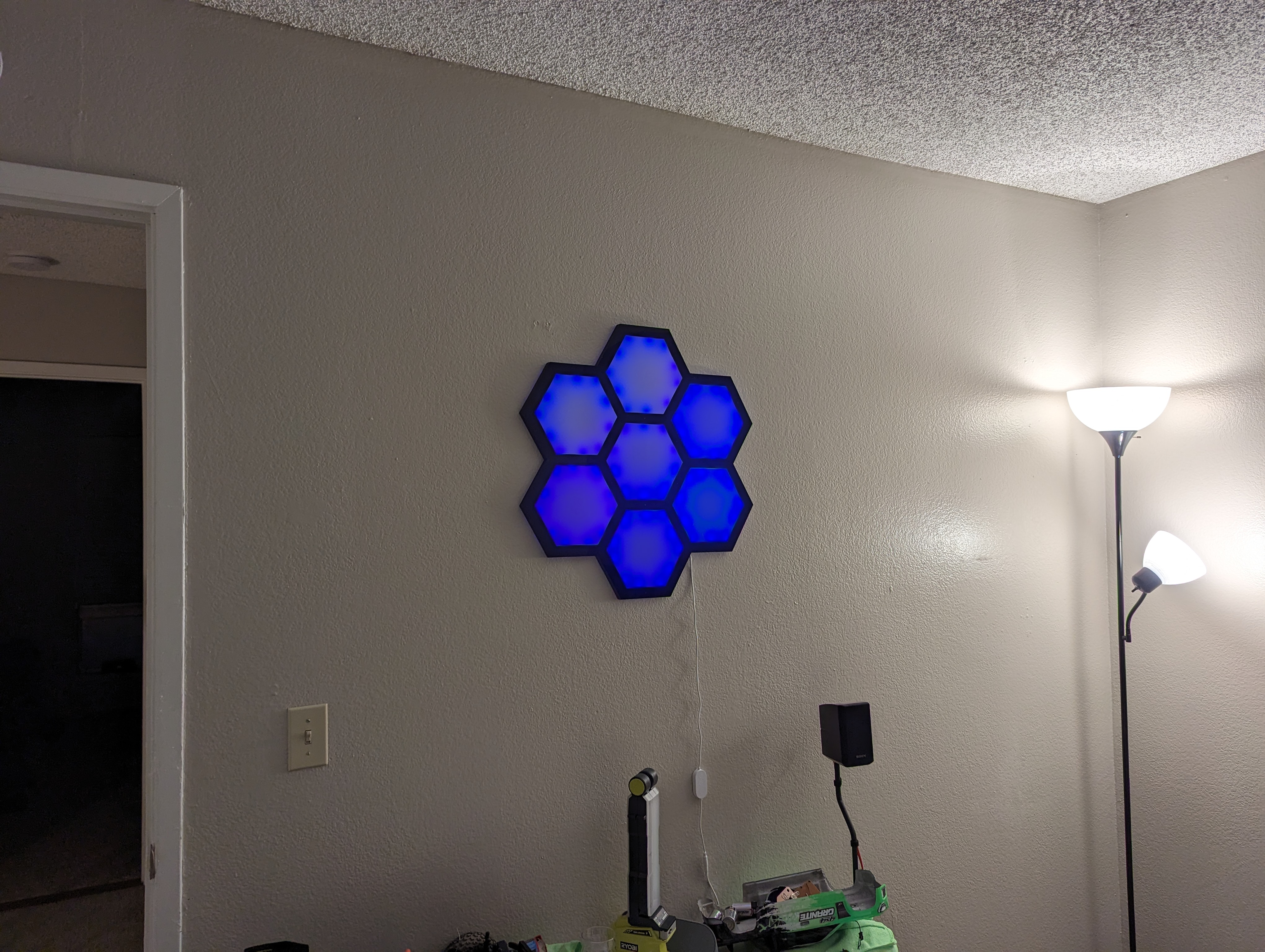

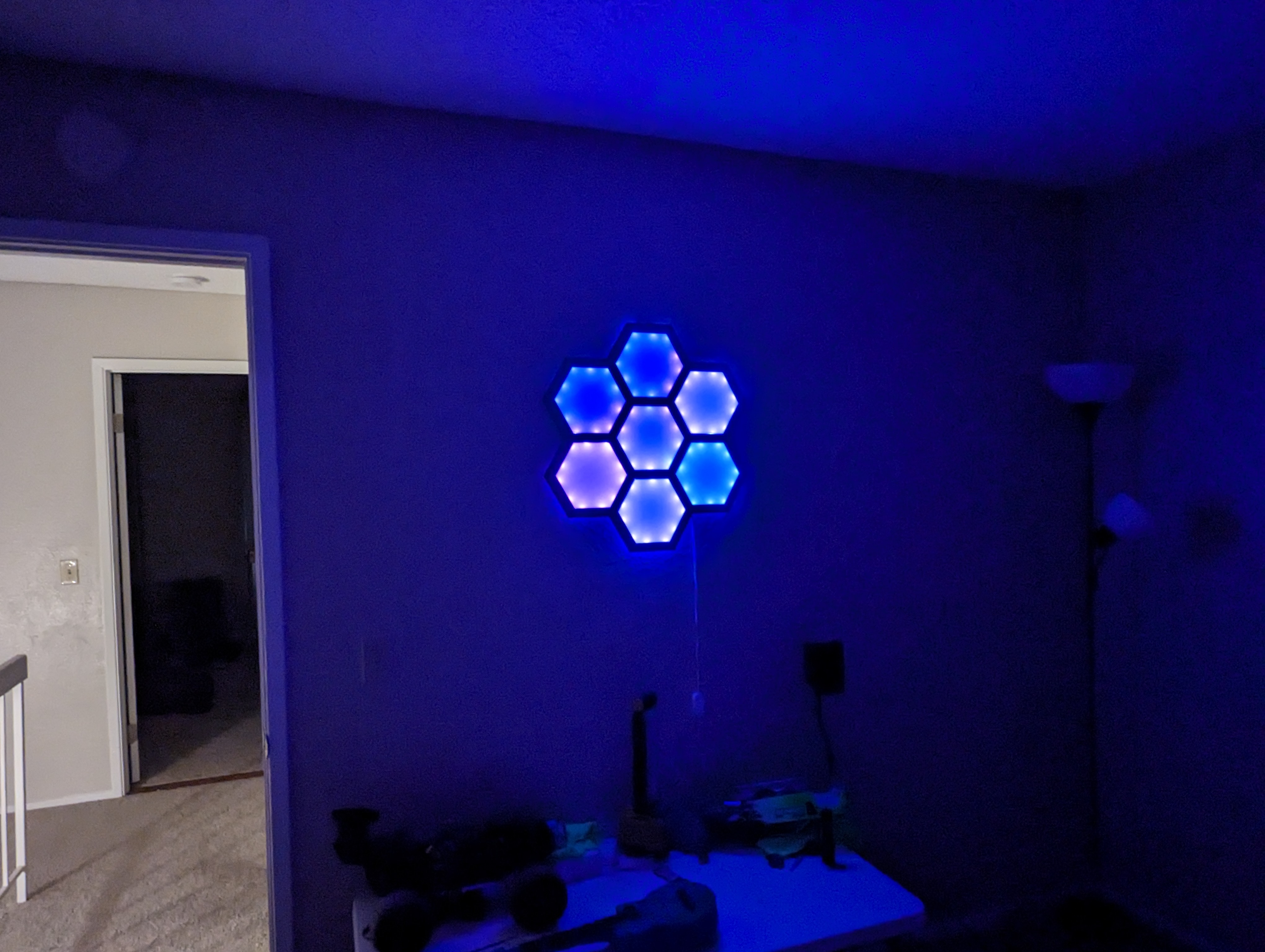

Đèn LED Treo Tường Hình Lục Giác

Đây là các tệp để bạn tự tạo đèn LED hình lục giác từ dải đèn LED dài 5 mét.

Các tệp DXF dùng để cắt các bộ phận phẳng từ các dịch vụ như Xometry, Sendcutsend hoặc Oshcut.

Lựa chọn của tôi:

• Tấm ngoài bằng acrylic dày 3mm
• Tấm/các tấm bên trong cắt theo độ dày của dải đèn LED. Dải của tôi rộng 10mm, vì vậy tôi đã chọn 4 lớp ván ép cắt laser dày 3.18mm vì nó rất rẻ. (4x A, B, C, nhưng 12x D vì nó có cùng hình dạng với các phần còn lại).
• Bộ khuếch tán in bằng PLA trắng, 100% (chỉ dày 1mm) trên bề mặt PEI có vân và được ép vào khung.

Lắp ráp:

1. Sử dụng chốt gỗ 3mm để căn chỉnh trong các lỗ, xếp chồng và dán các lớp của 6 phần lại với nhau, đảm bảo có một chút nhô ra để căn chỉnh tấm phía trước.
2. Dán 6 phần lại với nhau theo bất kỳ hướng nào bạn muốn, lưu ý đảm bảo có đường dẫn rõ ràng cho dải đèn LED.
3. Căn chỉnh và dán tấm phía sau vào tấm phía trước.
4. Luồn dải đèn qua kênh, bắt đầu với khe hẹp được thiết kế giữa hai tấm.
5. Tháo lớp keo dán và dán dải vào tấm phía sau, với một cạnh áp vào tấm phía trước.
6. Cắt bỏ phần đèn thừa trên dải.
7. Gắn móc treo tường lên tường bằng thước cân. Móc treo cần 4 cái đinh. Cạnh trên của móc treo cho biết vị trí đỉnh của đèn sẽ là ở đâu.
8. Gắn đèn vào móc treo bằng hai núm lồi. Bạn có thể sử dụng băng dính hai mặt hoặc băng dính cố định ở các bộ phận khác của đèn để cố định chặt hơn vào tường.
9. Ép các bộ phận khuếch tán vào các lỗ của chúng.
