FLSun Super Racer - Giá đỡ vỏ bộ phận làm mát cho Orbiter v 2.0

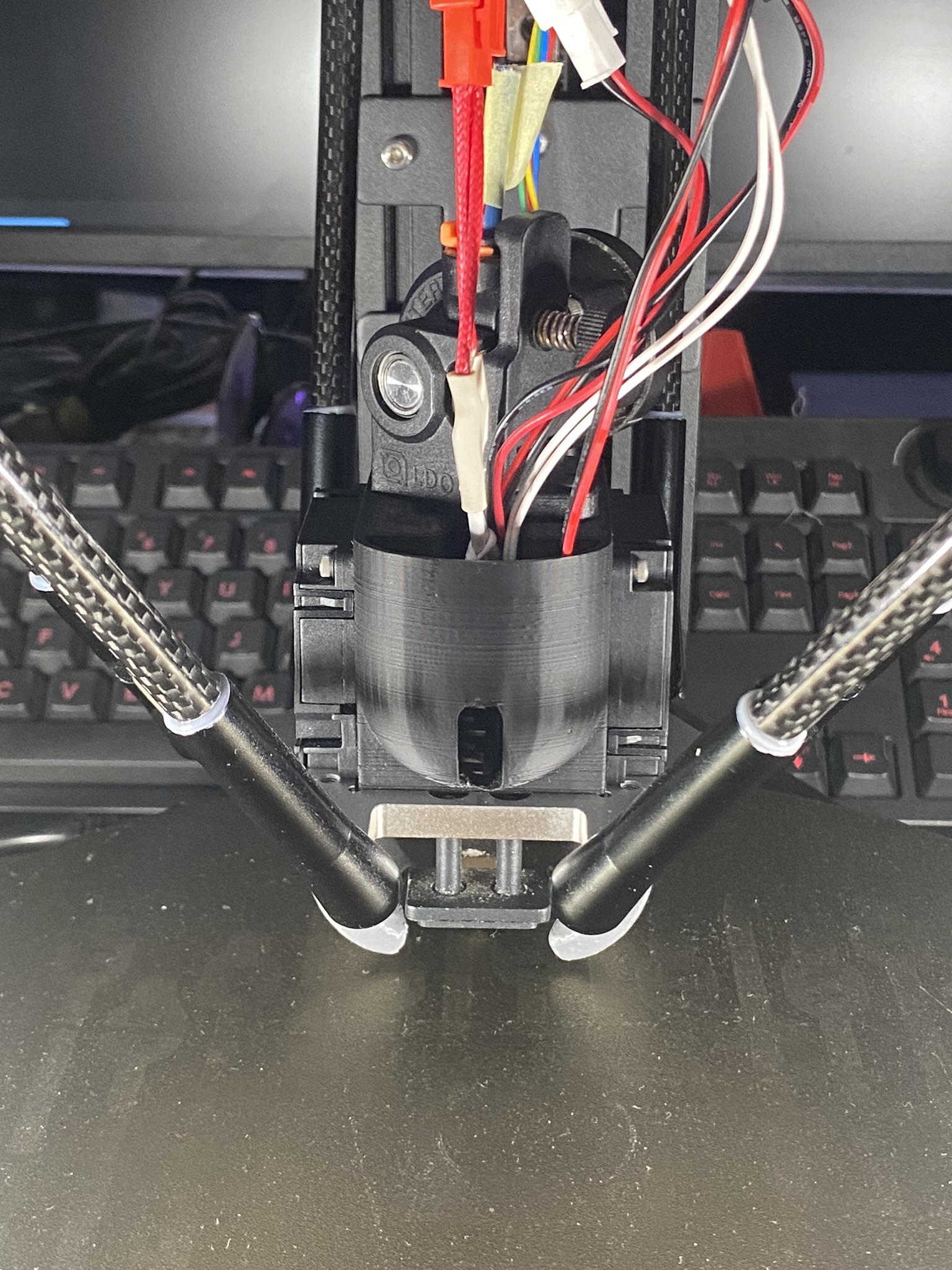

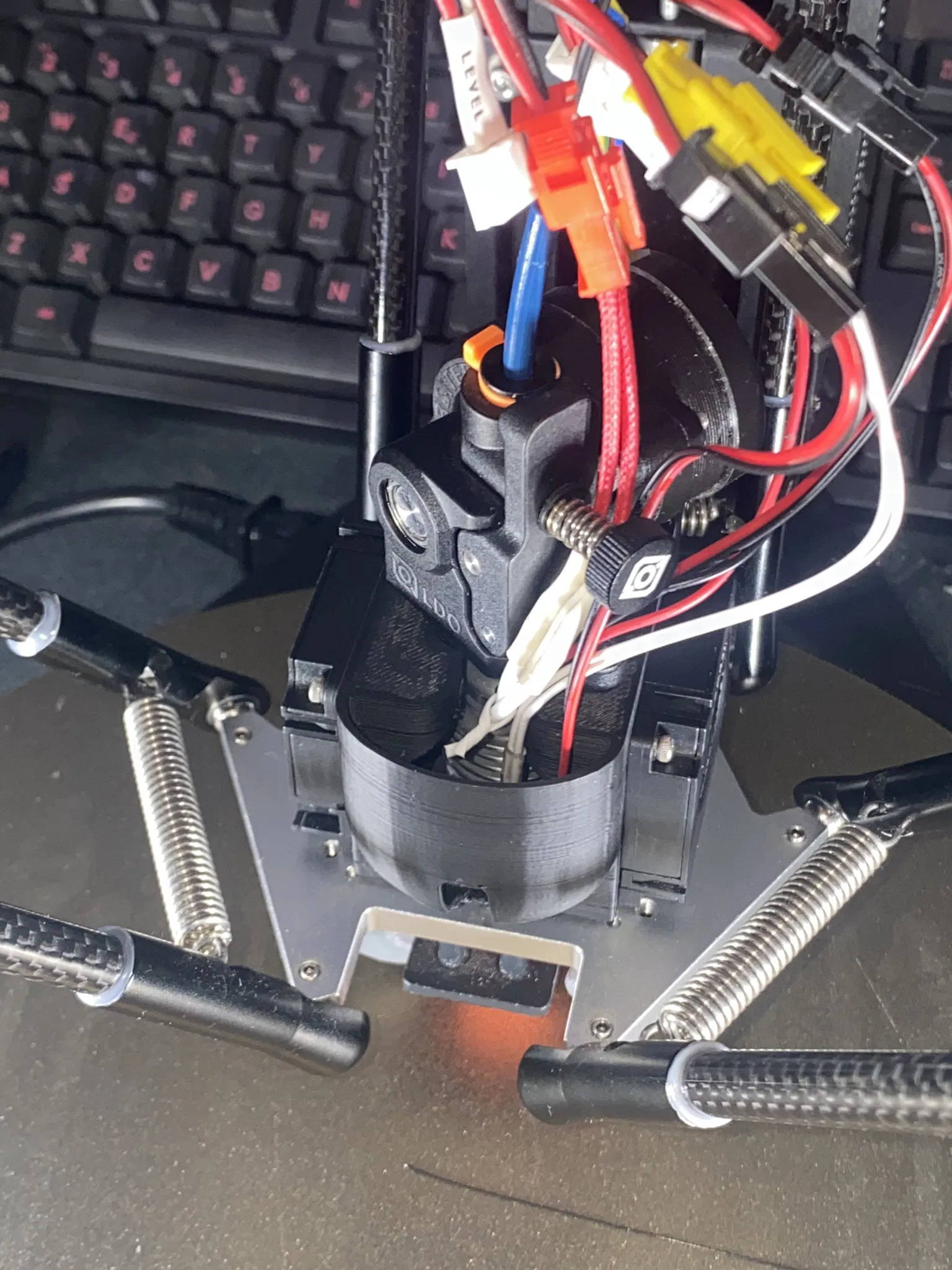

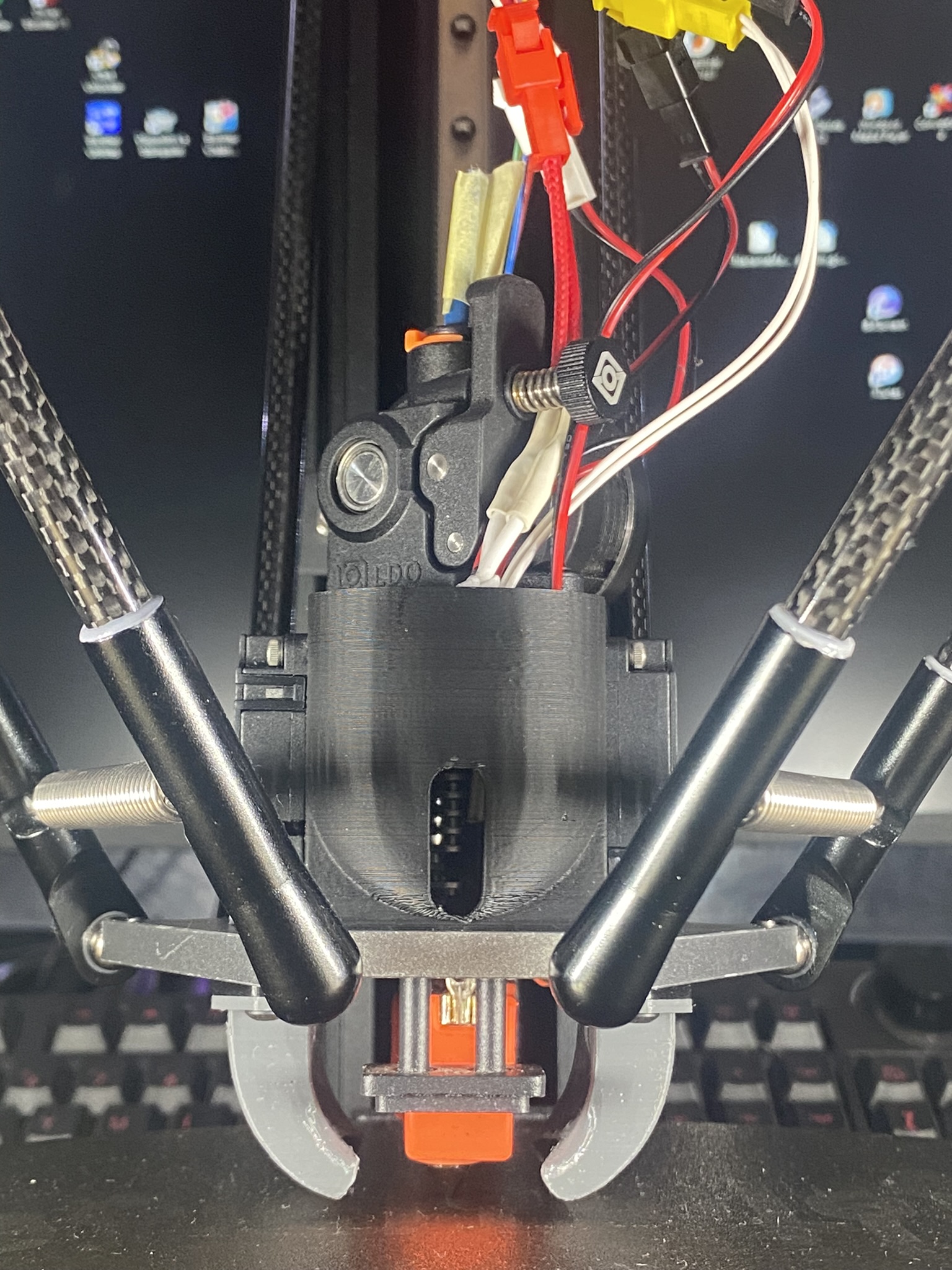

Đầu tiên, đừng để ý cái quản lý dây cáp tệ hại trong ảnh nha, tui vẫn chưa nghĩ ra cách nào để gọn gàng mấy cái dây đó hết, mà thôi tui là kiểu người ưu tiên chức năng hơn hình thức nên chắc cũng sẽ không bao giờ bận tâm tới đâu…

. . .

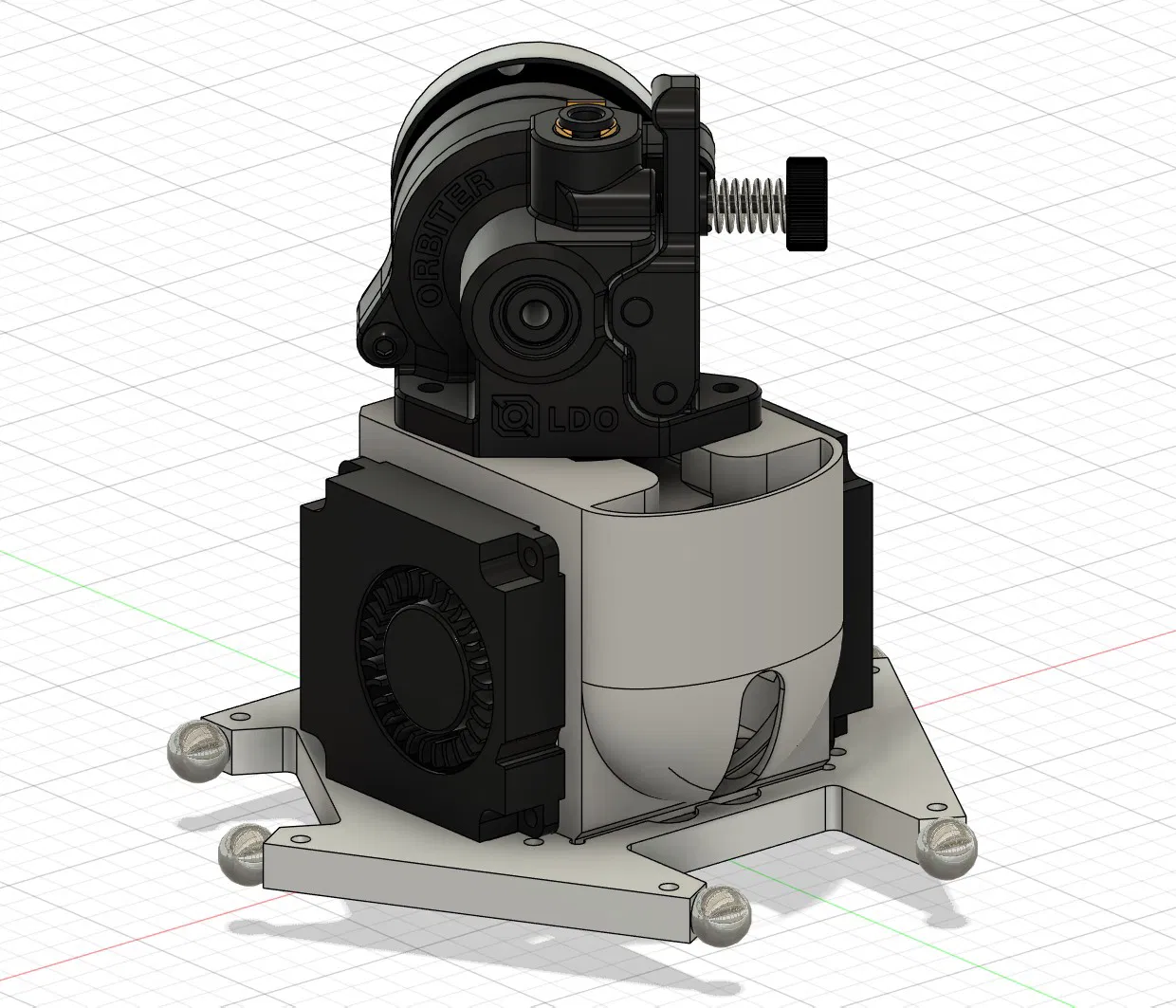

Ok vậy là, tui bắt đầu từ một cái vỏ bộ phận làm mát (effector housing) tùy chỉnh (mà tui không tìm lại được nguồn nữa, dù là ở đây hay trên Thingi, tui xin lỗi) mà tui đã sửa đổi để gắn cái Orbiter v2.0 nhằm chuyển đổi máy in sang chế độ dẫn động trực tiếp (direct drive). Nhìn chung là một thiết kế đơn giản nhưng hoạt động tốt và dễ bảo trì.

Chi tiết kỹ thuật: Tôi khuyên bạn nên in với chiều cao lớp tối đa là 0.2mm, để giữ được các chi tiết và phần nhô ra.

Không cần vật liệu hỗ trợ, mô hình có một lớp cầu nối hy sinh (sacrificial bridging) cho phép phần trên của mô hình được in mà không gặp vấn đề gì, miễn là máy in của bạn có thể bắc cầu qua khoảng trống một cách thích hợp và có thể in và xây dựng phía trên lớp đó.

Tôi đặc biệt khuyên dùng sợi ABS cho khả năng chống biến dạng do nhiệt và chủ yếu là vì nó nhẹ hơn khoảng 20-25% so với PETG/PCTG, mặc dù loại PETG/PCTG vẫn hoạt động tốt (phiên bản cũ mà tôi đã sử dụng trong gần một năm được in bằng sợi Fiberlogy PCTG).

Đối với ốc vít, tất cả phần cứng SR gốc đều có thể tái sử dụng mà không gặp vấn đề gì, nhưng bạn cần 4 miếng chèn nhiệt bằng đồng thau M3 (brass heat inserts), hai cái cho các lỗ nối vỏ bộ phận làm mát với tấm nhôm của bộ phận làm mát, và hai cái cho các lỗ nối Orbiter với vỏ bộ phận làm mát. Ốc vít cho các quạt khác có thể được bắt vít trực tiếp vào nhựa mà không gặp vấn đề gì.

QUAN TRỌNG: Tôi đặc biệt khuyên bạn nên sử dụng một đoạn ống Bowden để dẫn dây tóc (filament) từ đầu ra của bộ đùn (extruder), đến bộ phận làm nóng (heatbreak) qua bộ tản nhiệt (heatsink).
