Giá Đỡ Đầu Phun E3D Revo Cho Thanh Nhôm 15x15

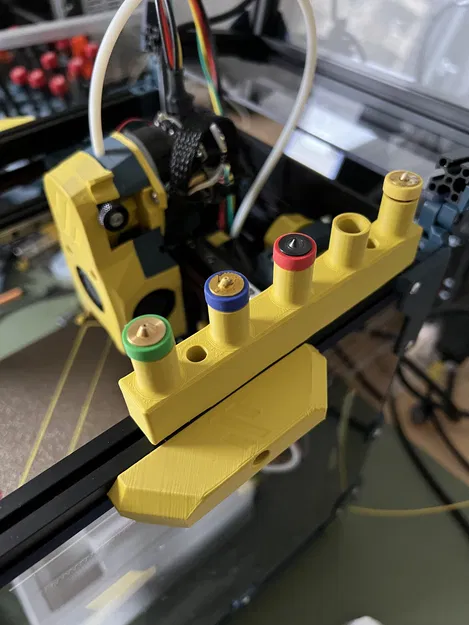

Giá đỡ lưu trữ cho đầu phun E3D Revo, kích thước cho thanh nhôm định hình 15 x 15.

Đầu phun được giữ chắc bằng cách vặn vào các insert ren nhiệt M4.

Giá đỡ này có thể được gắn vào thanh nhôm định hình bằng cách sử dụng ecurou M3 dạng snap tuyệt vời này. Có các rãnh ở đáy để vừa với phần nhô ra 1mm của các ecurou.

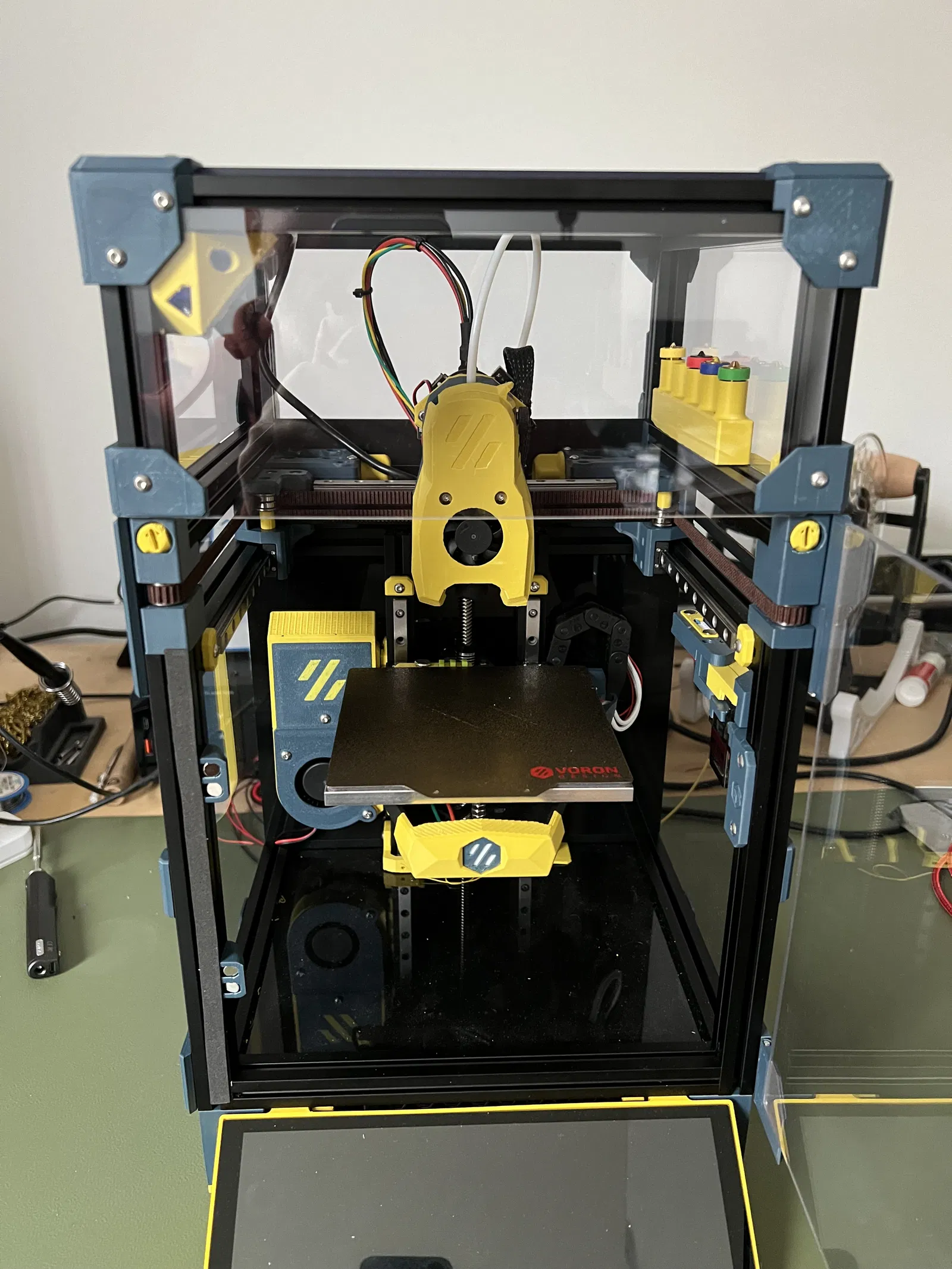

Tôi thiết kế nó đặc biệt cho chiếc Voron 0 của mình nhưng nó có thể phù hợp với bất kỳ thanh nhôm định hình 15 x 15 nào.

Có hai file được cung cấp, một file có chữ nổi và một file không có. Bạn có thể chỉnh sửa mô hình CAD trên OnShape.

File đã được cắt lát sẵn là phiên bản không có chữ.

Lắp ráp

Chèn các insert ren nhiệt M4 từ phía trên và dùng mỏ hàn để làm chảy chúng vào vị trí. Cẩn thận để chúng được chèn thẳng, nếu không đầu phun của bạn có thể bị lệch hoặc thậm chí không vừa.

Bạn có thể cần làm sạch một ít nhựa chảy bên dưới insert ren nhiệt. Tôi chỉ cần dùng một bu lông dài (M4x30) để làm sạch đường đi.
