Vỏ Hộp Cho Công Tắc Gạt Dạng Trượt

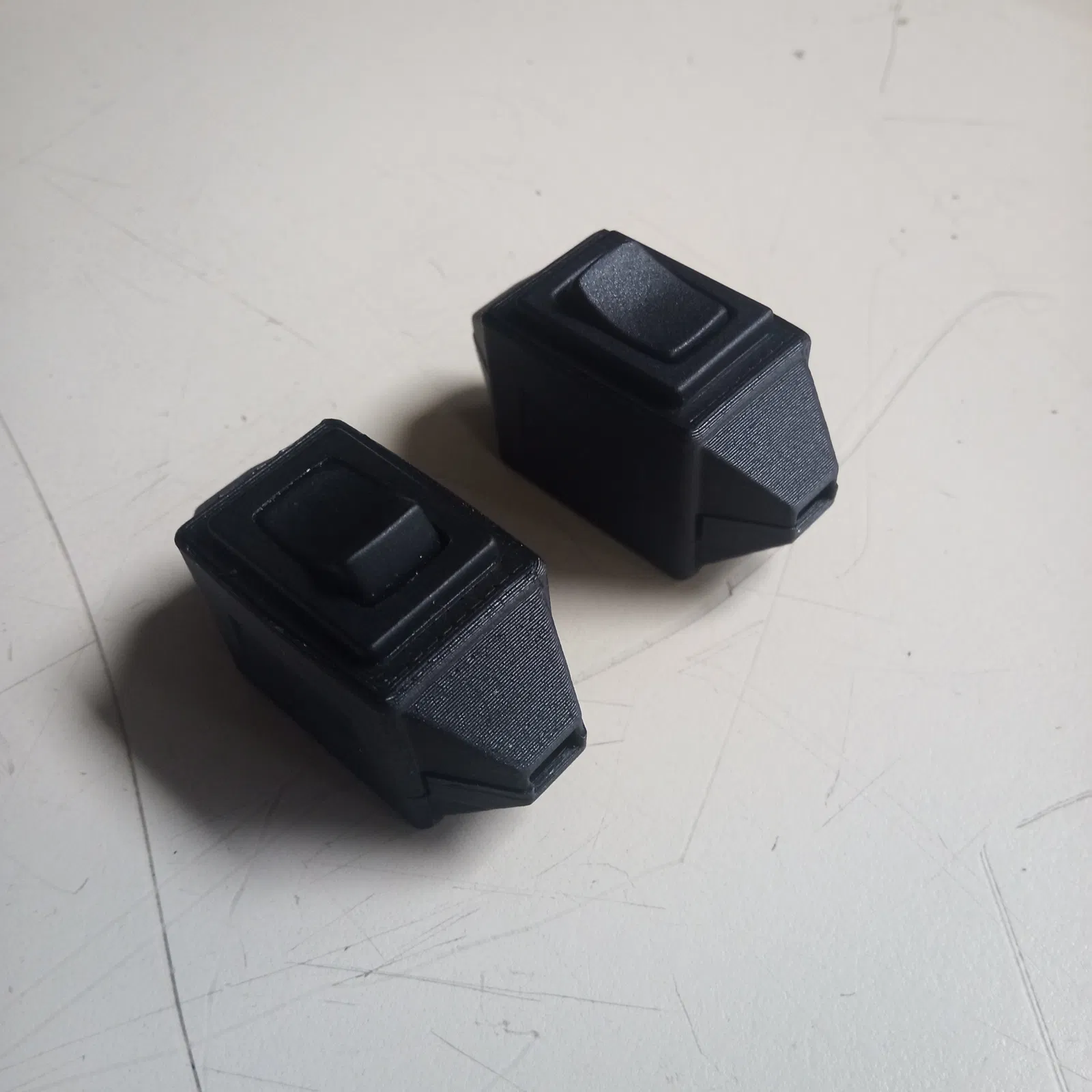

Tôi đã thiết kế cái này để thêm một công tắc gạt vào bộ nguồn DC gắn ngoài nhỏ, nằm trên đường dây từ phía đầu ra. Hai nửa khớp với nhau rất đẹp, và nó cho cảm giác chắc chắn đáng ngạc nhiên ngay cả trước khi bắt vít.

Phù hợp với bất kỳ công tắc loại bấm nào có kích thước khoảng 12,5mm × 20mm, chẳng hạn như loại C&K dòng D hoặc MARQUARDT R30.

Các lỗ vào và ra có bộ giảm căng sẽ chứa dây hai lõi, loại mỏng thông thường, có kích thước lên tới khoảng 6mm × 2mm.

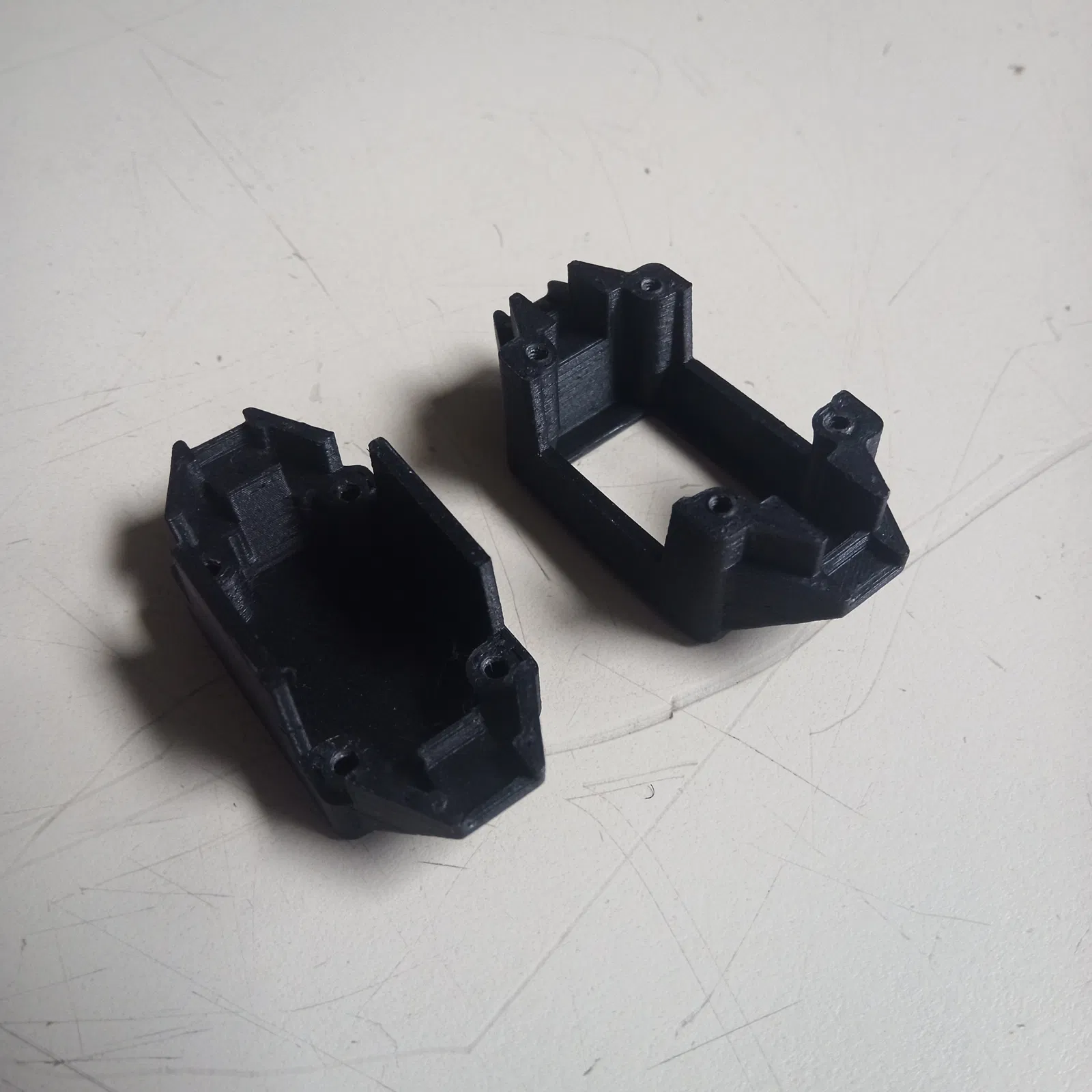

Mô hình cho nửa dưới bao gồm các thanh giằng cho các lỗ vít, chúng sẽ bật ra dễ dàng.

Điều sau đây là hiển nhiên, nhưng tôi vẫn nói ra.

!!! CHỈ SỬ DỤNG CHO CÁC ỨNG DỤNG ĐIỆN ÁP THẤP !!!

!!! ĐỪNG ĐỂ BỊ ĐIỆN GIẬT !!!

CÀI ĐẶT IN:

• Có cần hỗ trợ không: KHÔNG
• Chất liệu: PLA hoặc PETG
• Vòi phun: 0.4mm
• Chiều cao lớp: 0.15mm
• Tường: 2
• Lưới nội thất: 20%

HƯỚNG DẪN LẮP RÁP:

1. Sau khi in, tháo các bộ phận hỗ trợ lỗ vít ở nửa dưới bằng cách ấn nhẹ bằng dụng cụ đột hoặc tua vít nhỏ từ mặt trên.
   • Chúng sẽ bật ra dễ dàng. Nếu không, có thể sợi nhựa của bạn đã chạy quá nóng và/hoặc quá ẩm. Chúng vẫn sẽ ra với đủ lực. Chỉ cần cố gắng không đâm vào bản thân khi chúng cuối cùng bật ra.
2. Sử dụng vít M2 để tạo ren trước cho các lỗ ở nửa trên trước khi lắp ráp.

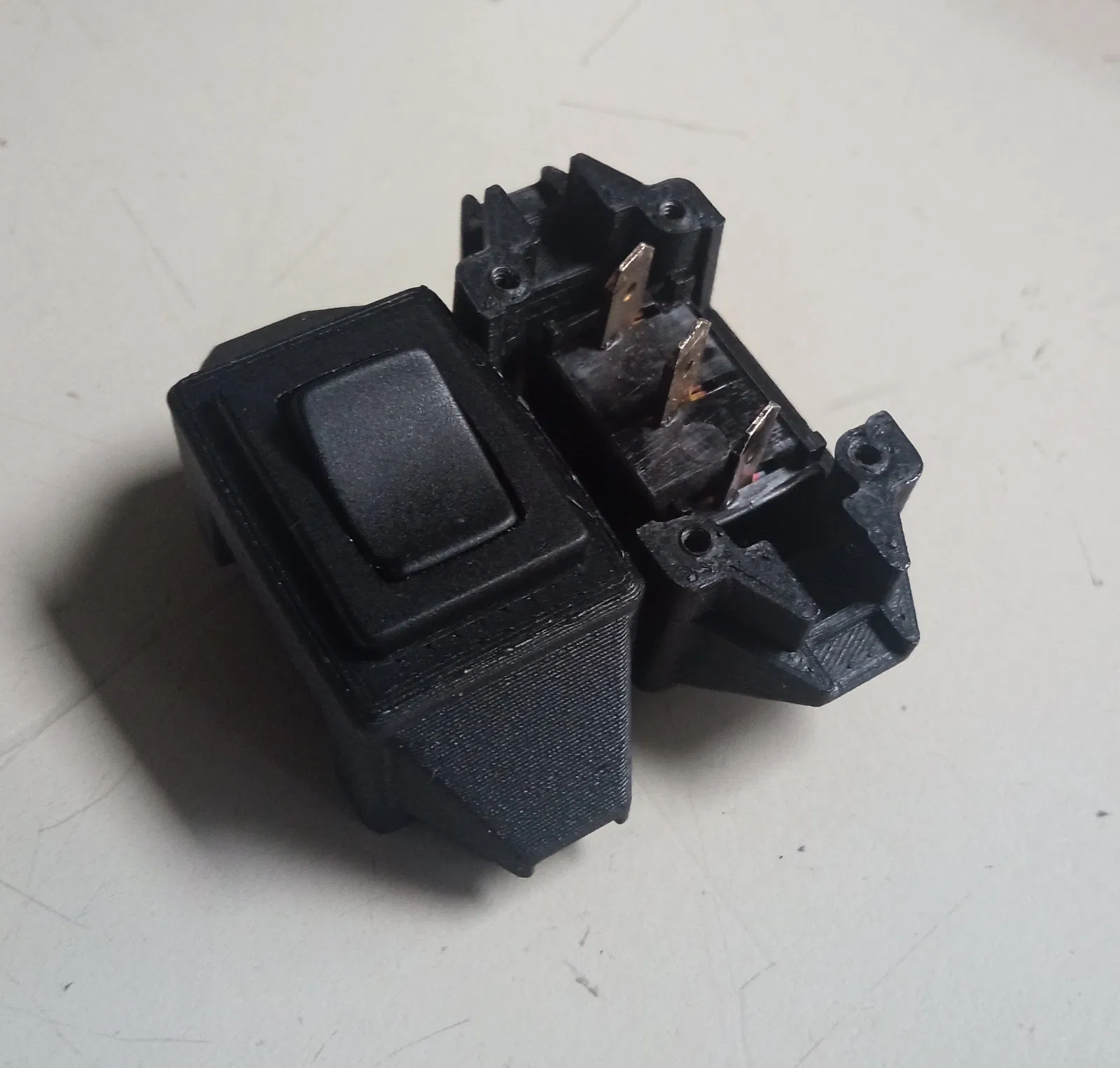

3. Luồn dây của bạn qua mặt dưới của lỗ bấm và hàn vào công tắc của bạn trước khi thực sự bấm nó vào.
   • Nó khá vừa vặn, vì vậy bạn có thể cần tiếp cận từ bên cạnh, thay vì hàn thẳng ra. Lắp mọi thứ lại với nhau trước, và bạn sẽ thấy ý tôi là gì.
4. Cuối cùng, ấn nửa dưới vào vị trí và lắp ráp bằng bốn vít M2 × 5 hoặc M2 × 6.

Chúc may mắn!
