Kẹp thắt lưng cố định cho radio Baofeng UV-9R

Đây là một kẹp dây cố định cho radio Baofeng UV-9R tương thích với dây MOLLE/PALS. Kẹp gốc có thiết kế xoay không phù hợp cho một số ứng dụng.

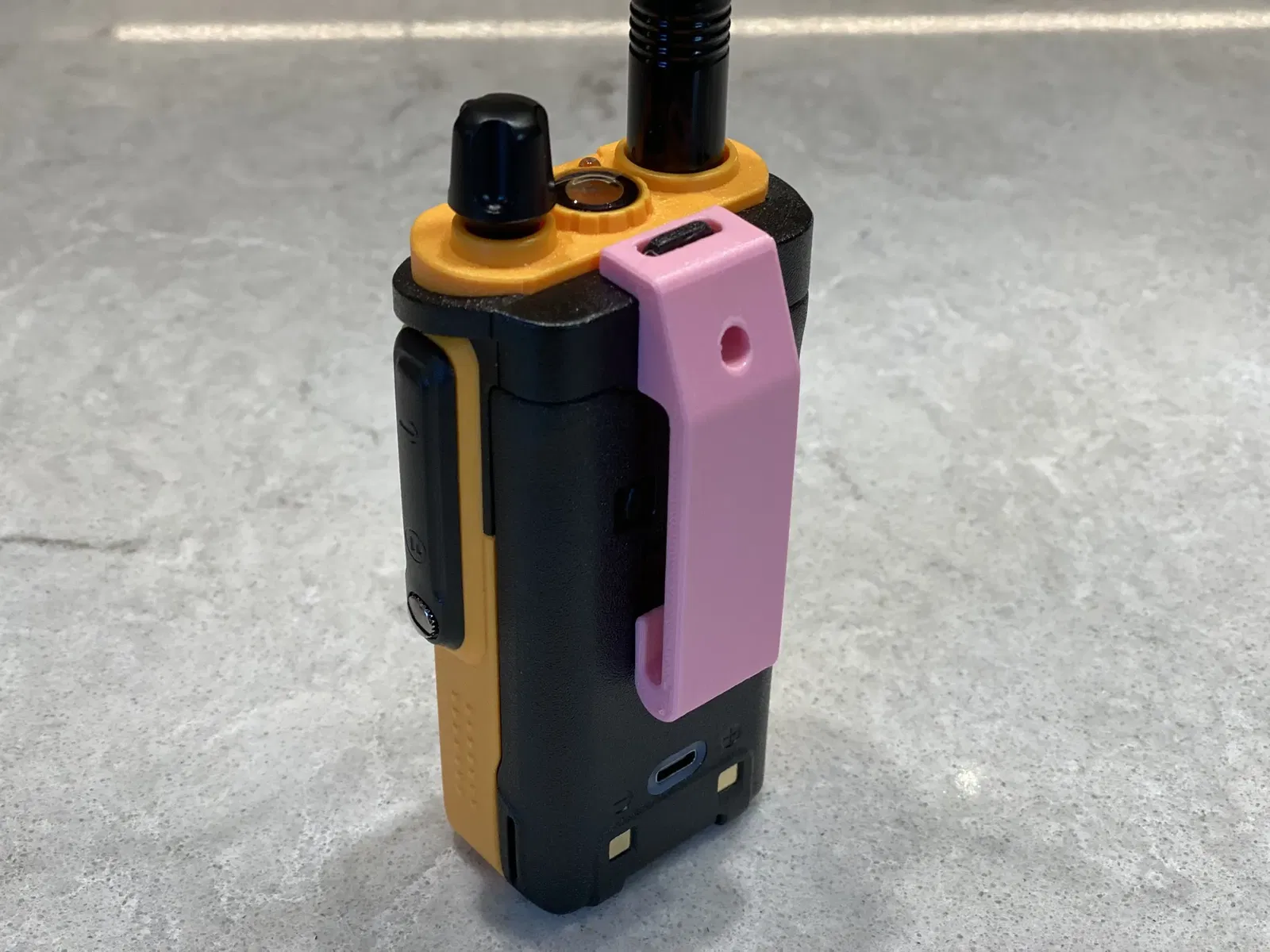

Kẹp này gắn vào phần gắn dây đeo ở trên và kết nối với “vòng docking” của radio. Nó được cố định bằng vít gốc (M2.5x8 đầu tròn).

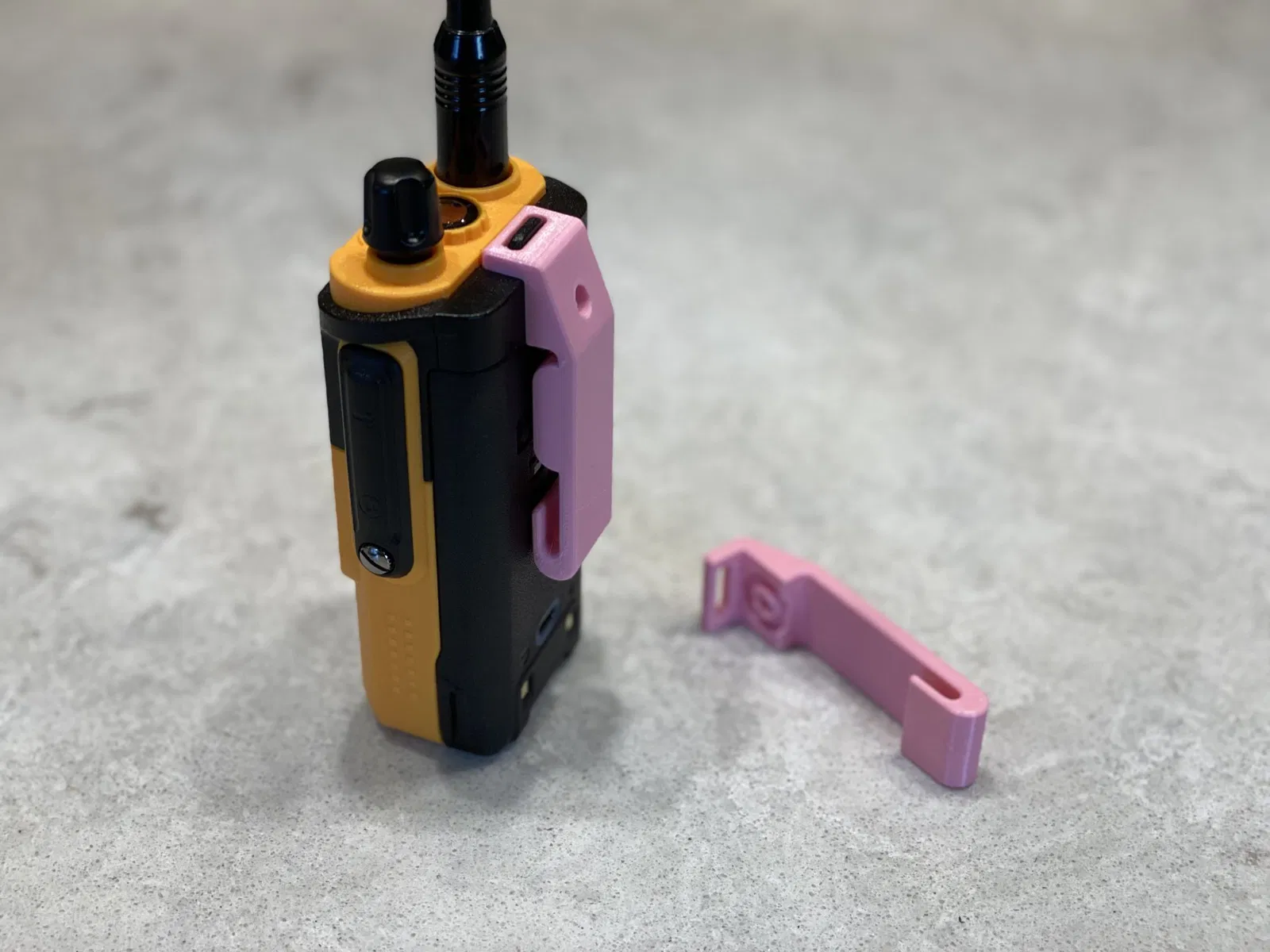

Có 3 phiên bản của kẹp ở đây:

• 50-20: Kẹp này có chiều dài 50mm và rộng 20mm. Đây là một kẹp cơ bản có kích thước tương tự như kẹp gốc.
• 50-20 NS: Đây là kẹp 50-20 giống nhau, nhưng có thêm khu vực nhô lên ở phía trên để tạo sự vừa vặn chặt chẽ với dây, vì vậy nó ít di chuyển hơn. Điều này tốt nếu bạn chỉ có một hàng dây (tôi sử dụng cái này trên dây đeo vai PFD của tôi).
• 75-20 NS: Đây là kẹp 50-20 NS giống nhau, nhưng dài 75mm. Nó sẽ cho phép móc bắt vào cầu thang PALS cách hai hàng từ trên cùng và vừa vặn chặt chẽ.

Hướng dẫn in ấn

• Chọn loại kẹp bạn muốn.
• In tệp .stl theo hướng đã định, bằng vật liệu phù hợp cho việc sử dụng của bạn.

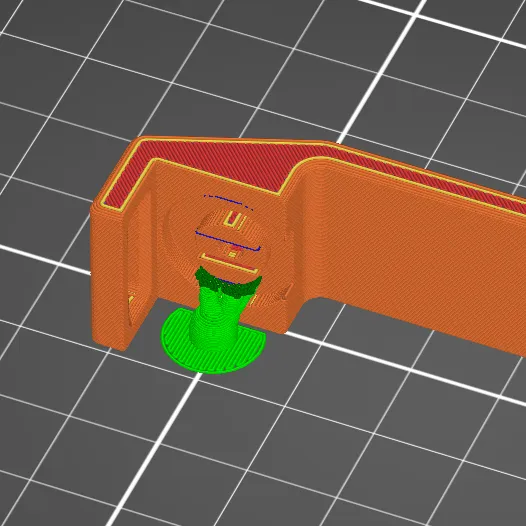

• Sử dụng giá đỡ dưới “vòng docking” ở trong (xem ảnh).
• Dọn dẹp giá đỡ bằng tay và đảm bảo vòng docking trông đẹp.

Hướng dẫn lắp đặt

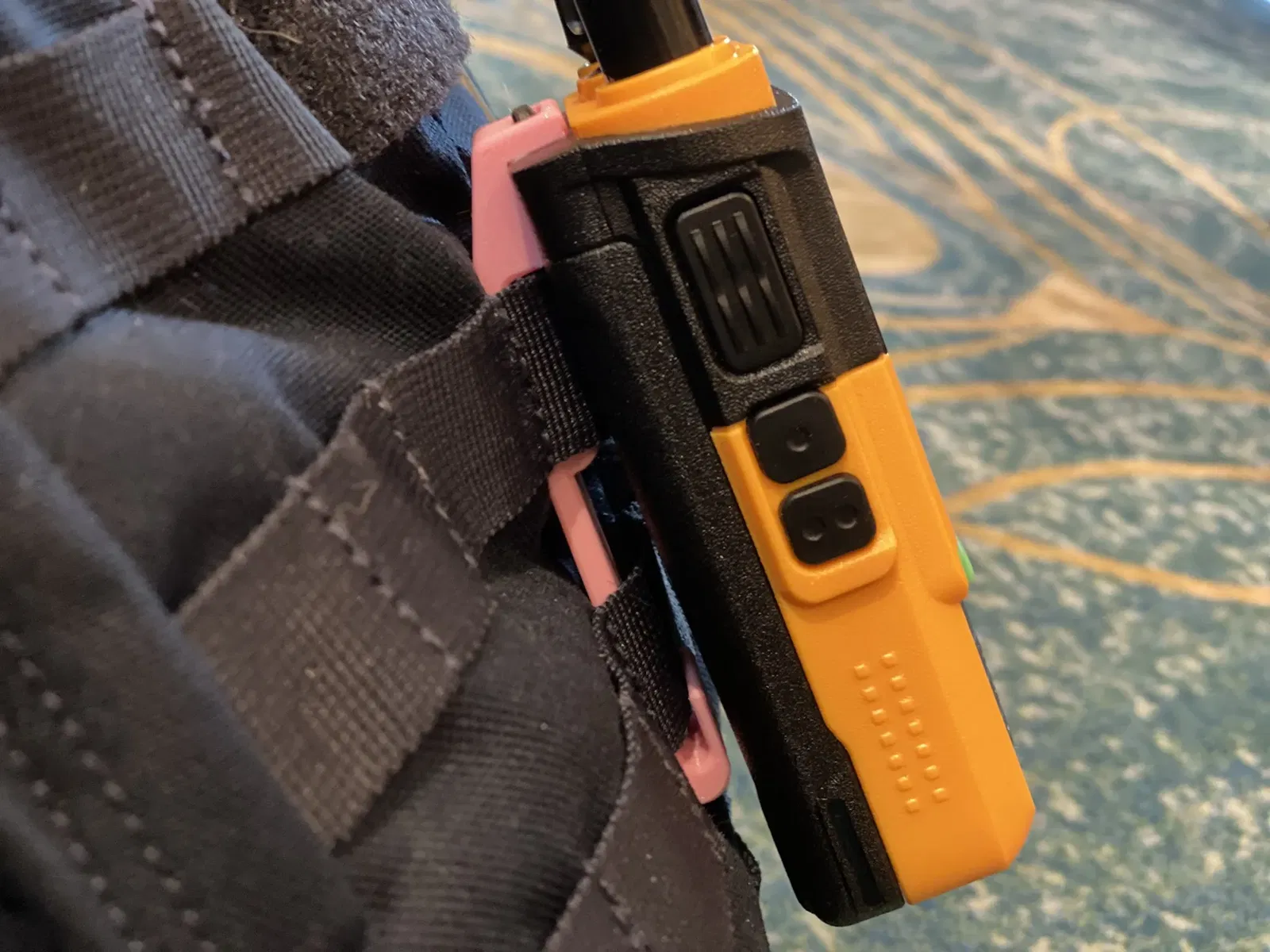

• Đặt kẹp ở một góc trên phần gắn dây đeo.
• Nhẹ nhàng ấn xuống vị trí (nó sẽ uốn cong và sau đó bật lên).

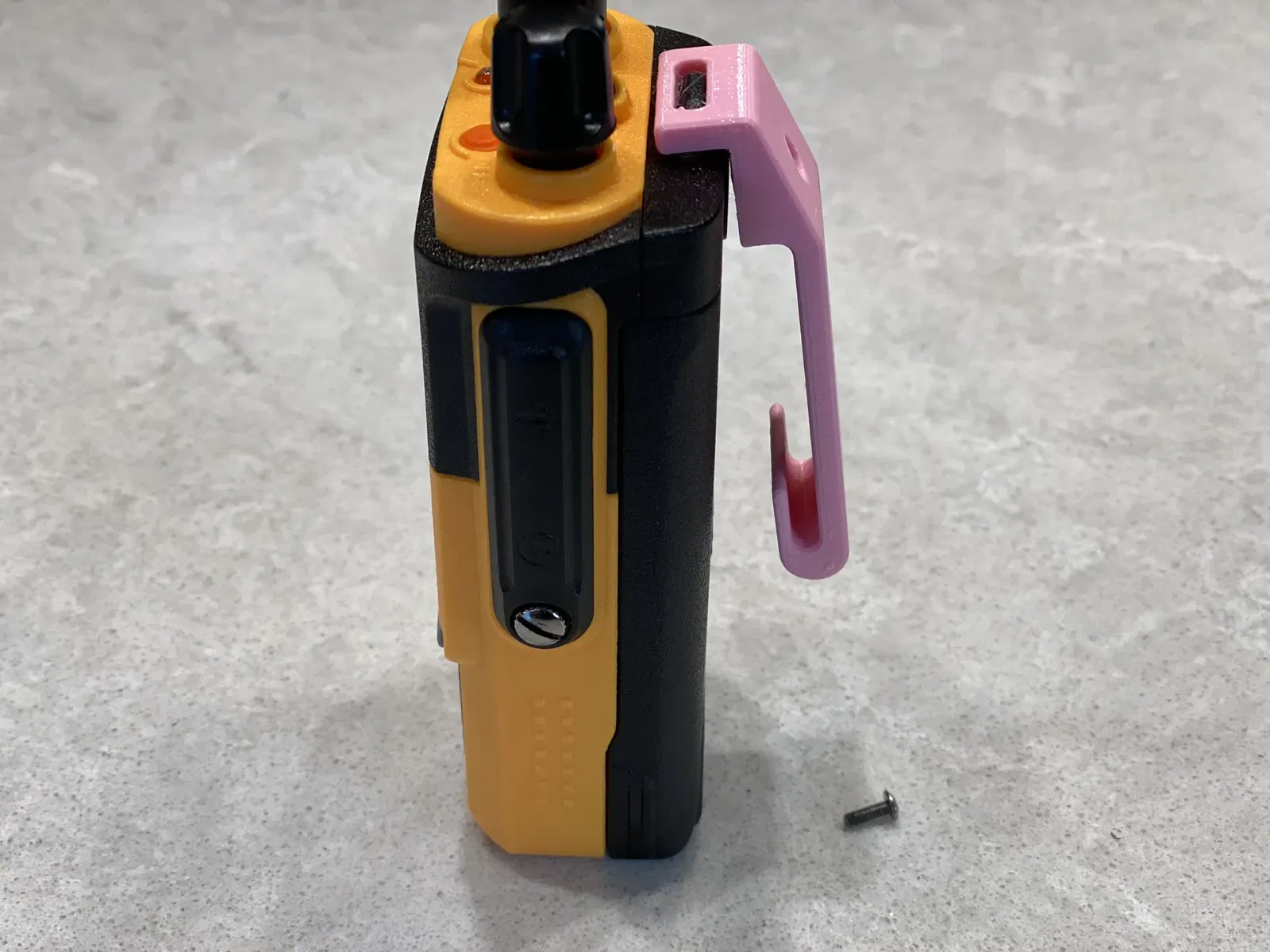

• Sử dụng vít gốc để cố định nó.
• Để tháo ra, làm theo các bước ngược lại. Đảm bảo kéo vít ra hoàn toàn trước khi tháo ra.

Cảnh báo an toàn

• Radio có khả năng chống nước, nhưng đừng nghĩ rằng nó nổi. Đảm bảo bạn sử dụng vật liệu phù hợp để in kẹp.

Ghi chú

• Tôi đã thiết kế mô hình này trong OpenSCAD và nó hoàn toàn có tham số. Nếu bạn muốn một sự điều chỉnh đơn giản cho mục đích khác (tức là, chiều dài kẹp, chiều rộng, chiều dài móc, v.v.), hãy gửi cho tôi một số kích thước và tôi sẽ xem tôi có thể làm gì.
