Giá đỡ đa năng cho Connector Wago 221

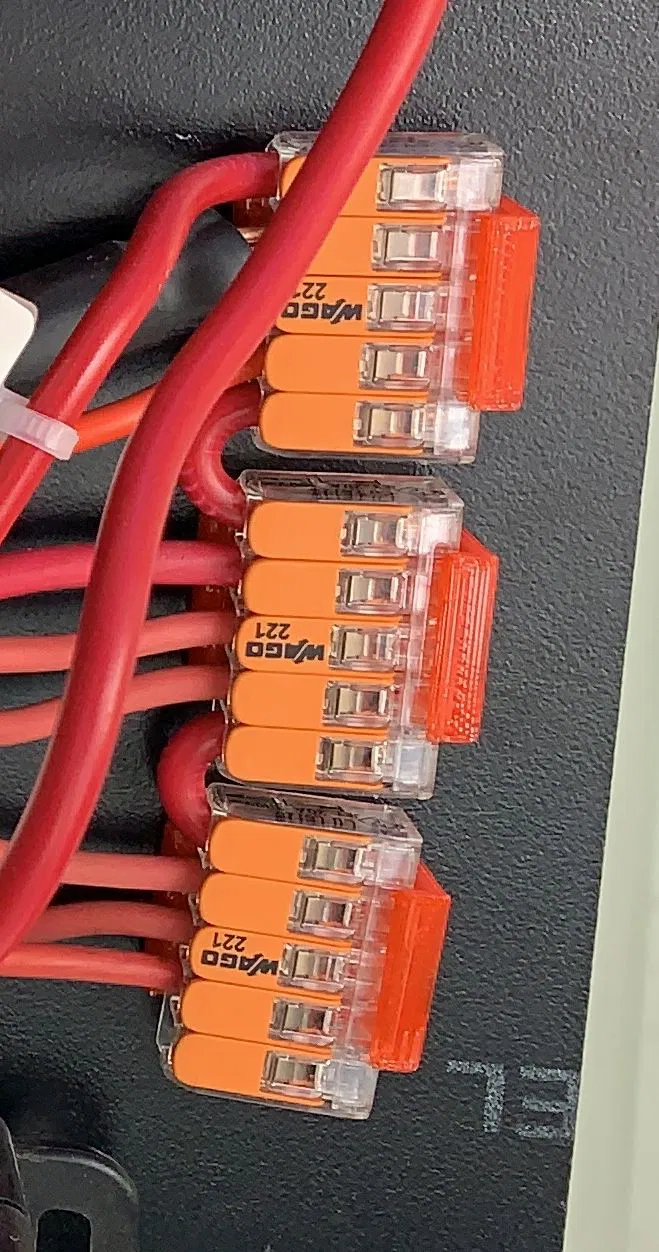

Cái connector Wago 4mm 3 sợi này là một phụ kiện điện hữu ích.

Thông thường, nó cần được gắn cố định vào một đế.

Wago có đế kẹp riêng, nhưng mà khó kiếm.

Đây là thiết kế của tui cho một giải pháp nhanh chóng.

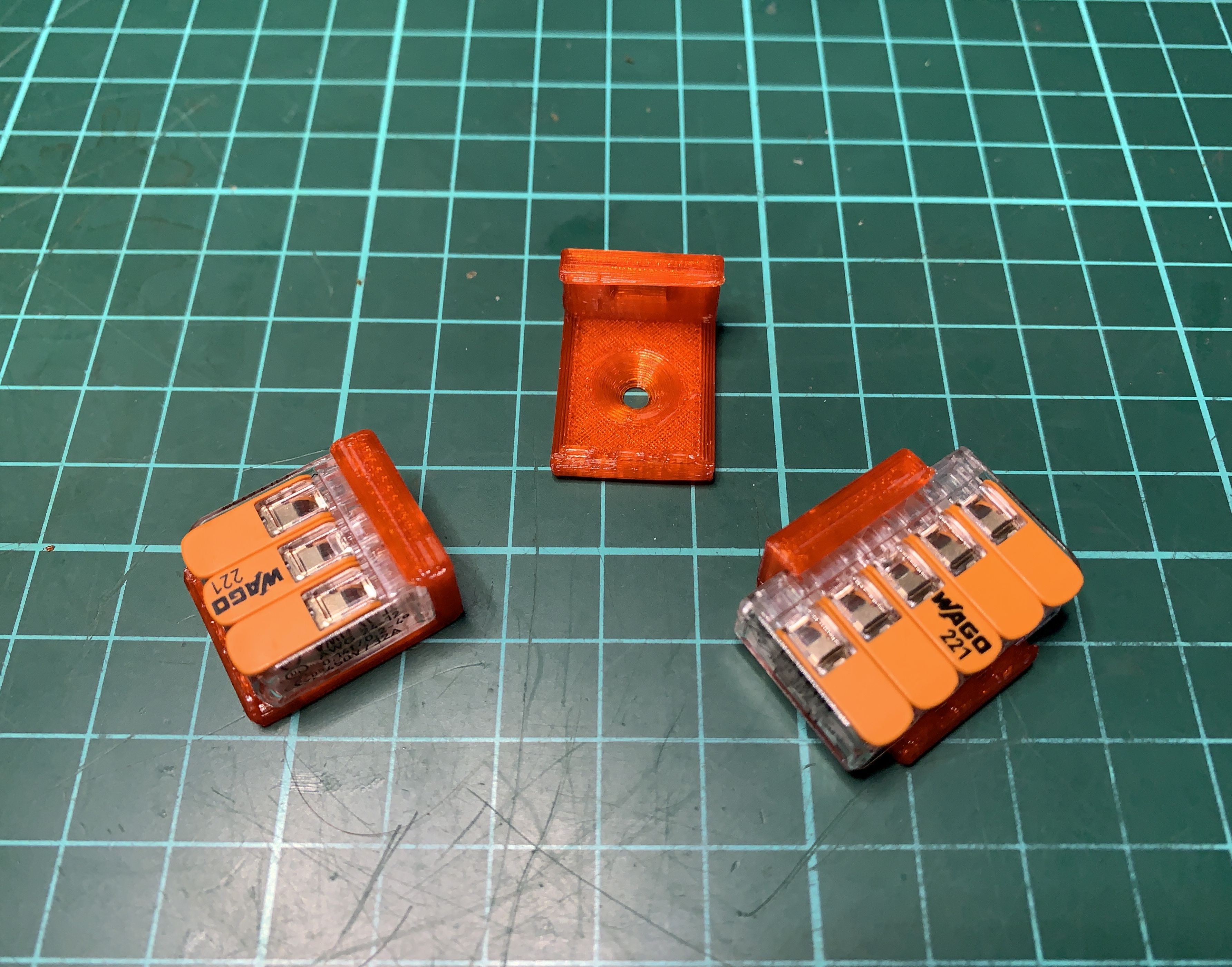

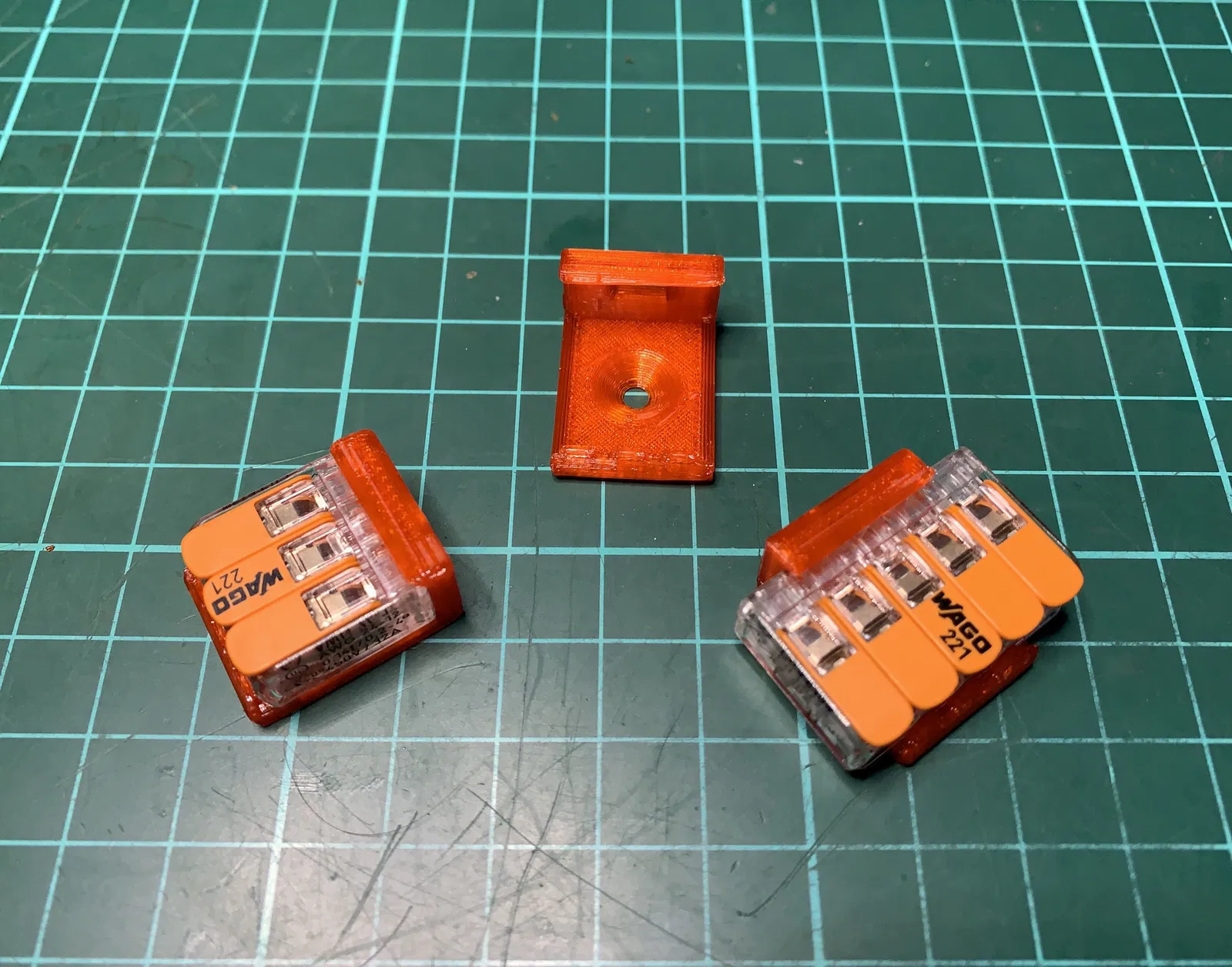

Giá đỡ của tui có thể gắn được connector Wago 221 loại 2, 3 và 5 sợi.

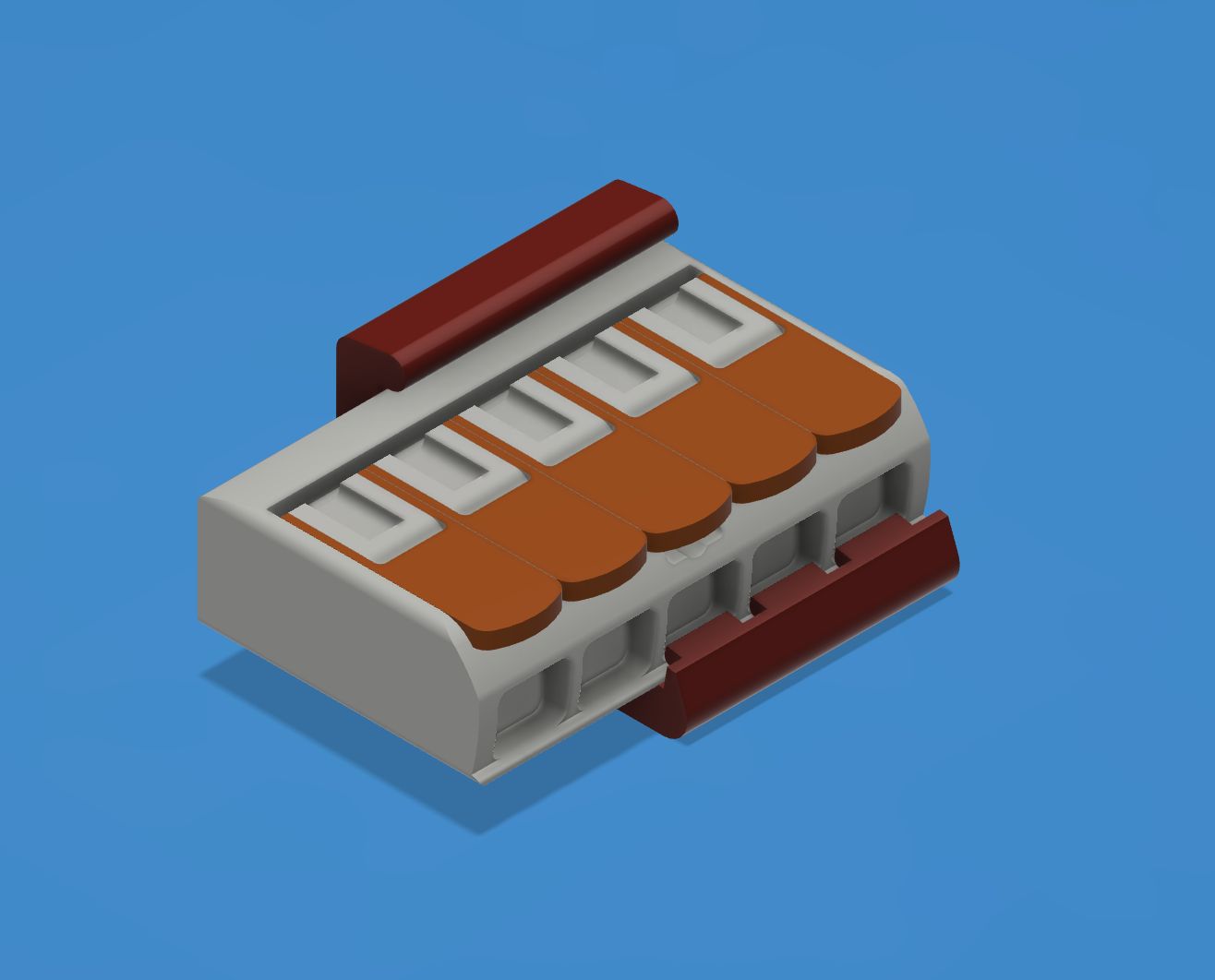

Connector sẽ được kẹp chắc chắn vào giá đỡ với âm thanh "cạch" rõ ràng.

Nếu cẩn thận, bạn có thể tháo connector ra khỏi giá đỡ và gắn lại khi làm việc.

Connector Wago 221 có một điểm kiểm tra phía sau.

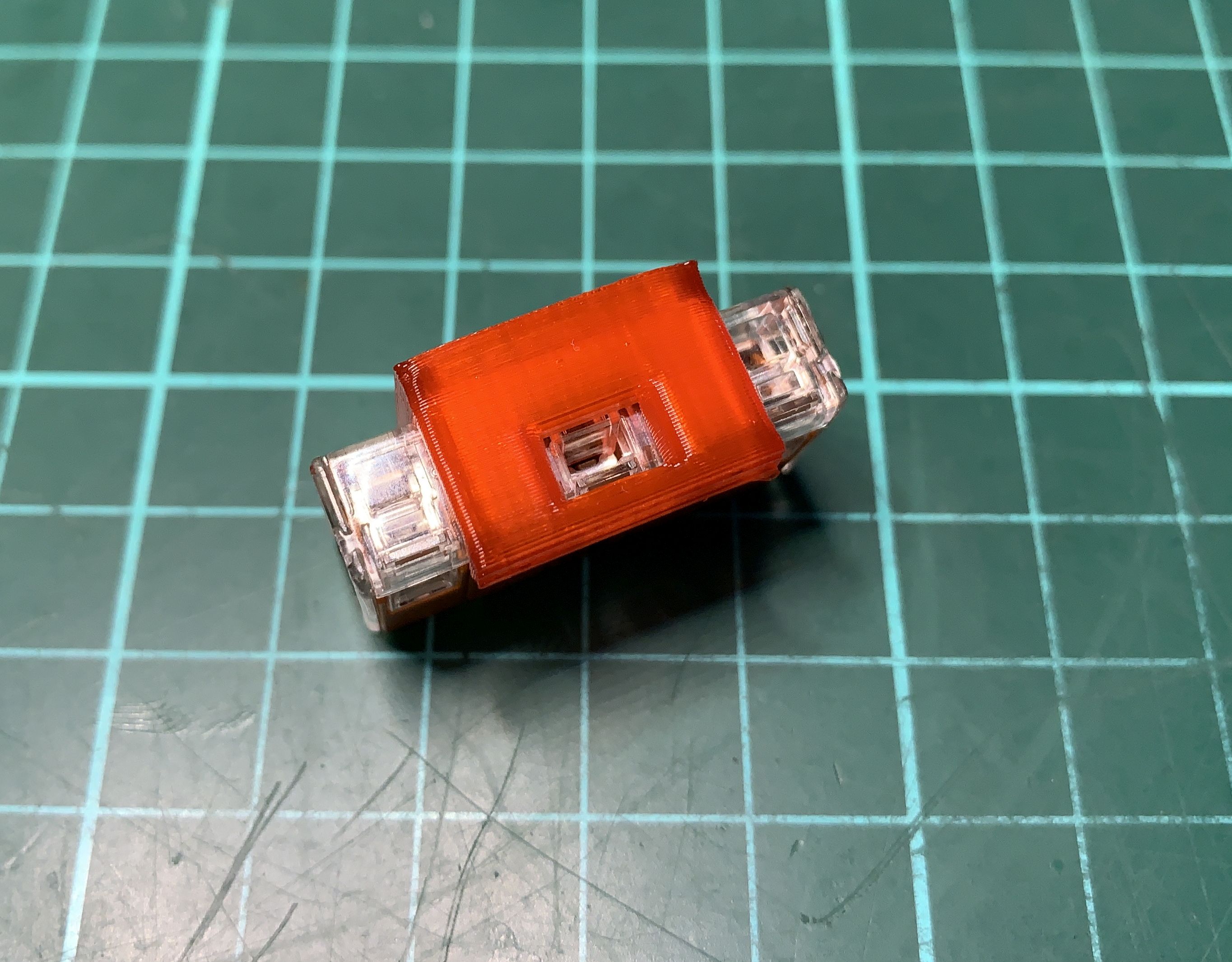

Giá đỡ của tui có một lỗ mở, nếu canh đúng với điểm kiểm tra sẽ cho phép truy cập dễ dàng.

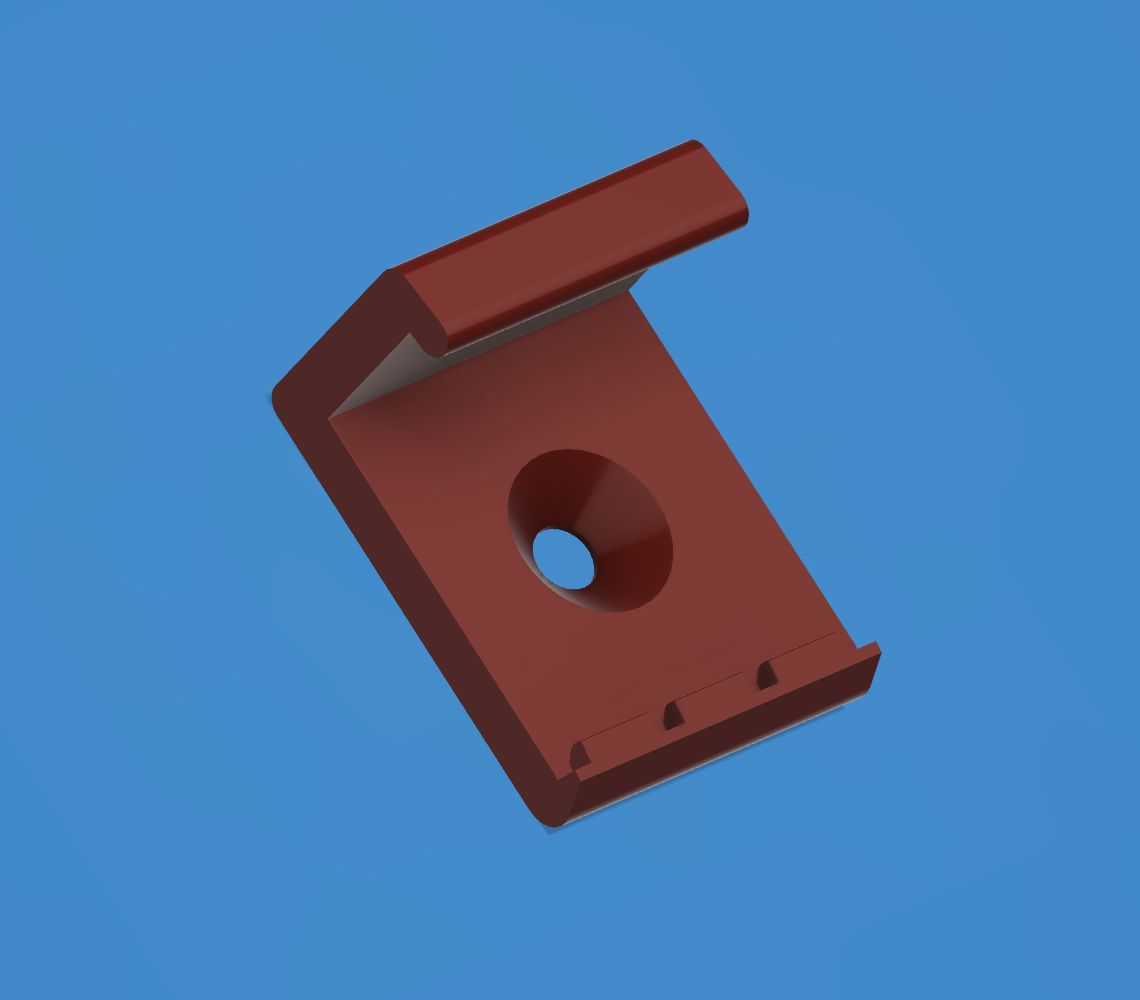

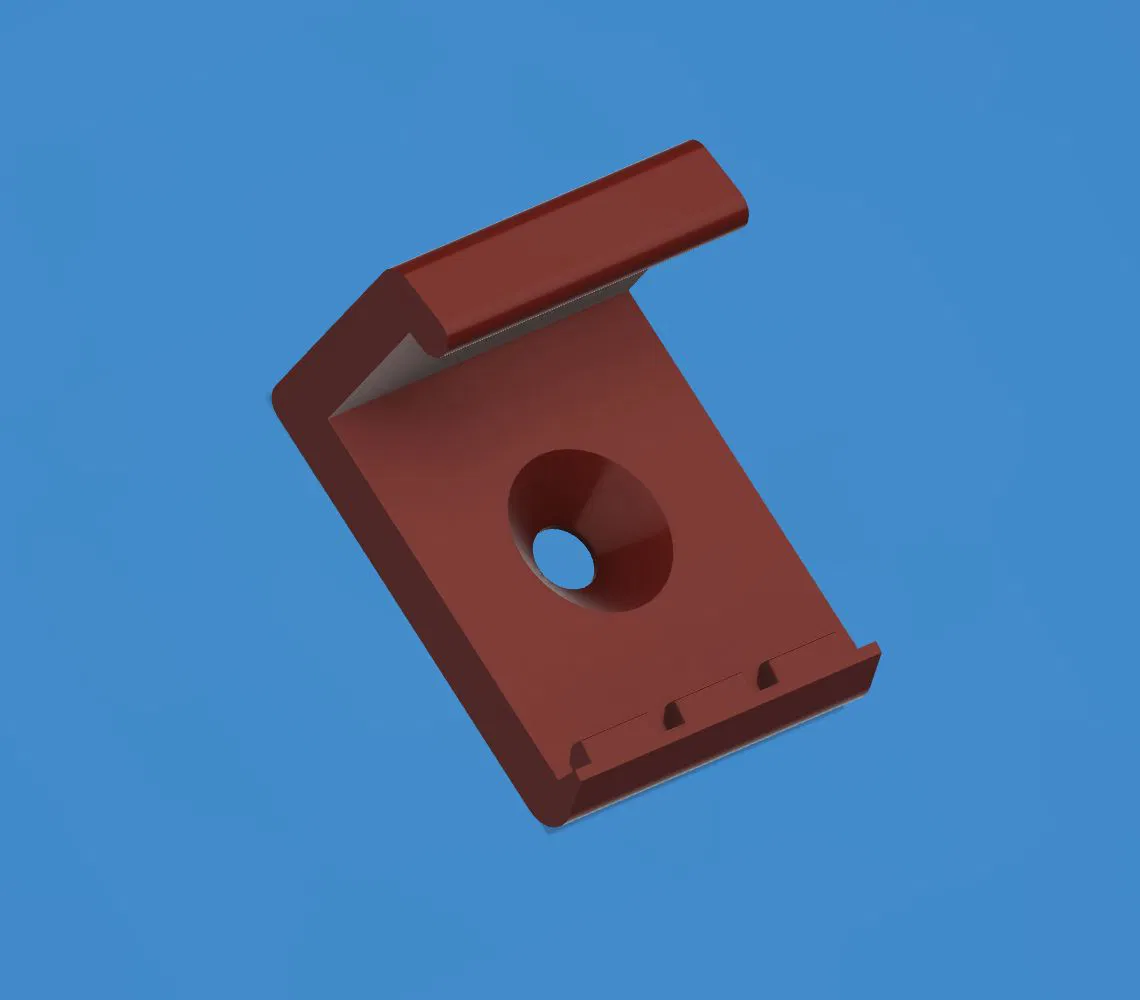

Giá đỡ của tui có lỗ cho ốc vít 6g (3.5mm) đầu vát.

Các loại đầu vít khác sẽ cấn vào connector, nên không phù hợp.

Tui đã in thử thành công với giá đỡ bằng PETG và PLA+.

Tui nhận thấy hệ thống giá đỡ của Wago làm bằng PA66 (NYLON).

Đây là bản thiết kế 3D của tui. Có thể thiết kế này cũng hợp với nhu cầu của bạn đó.

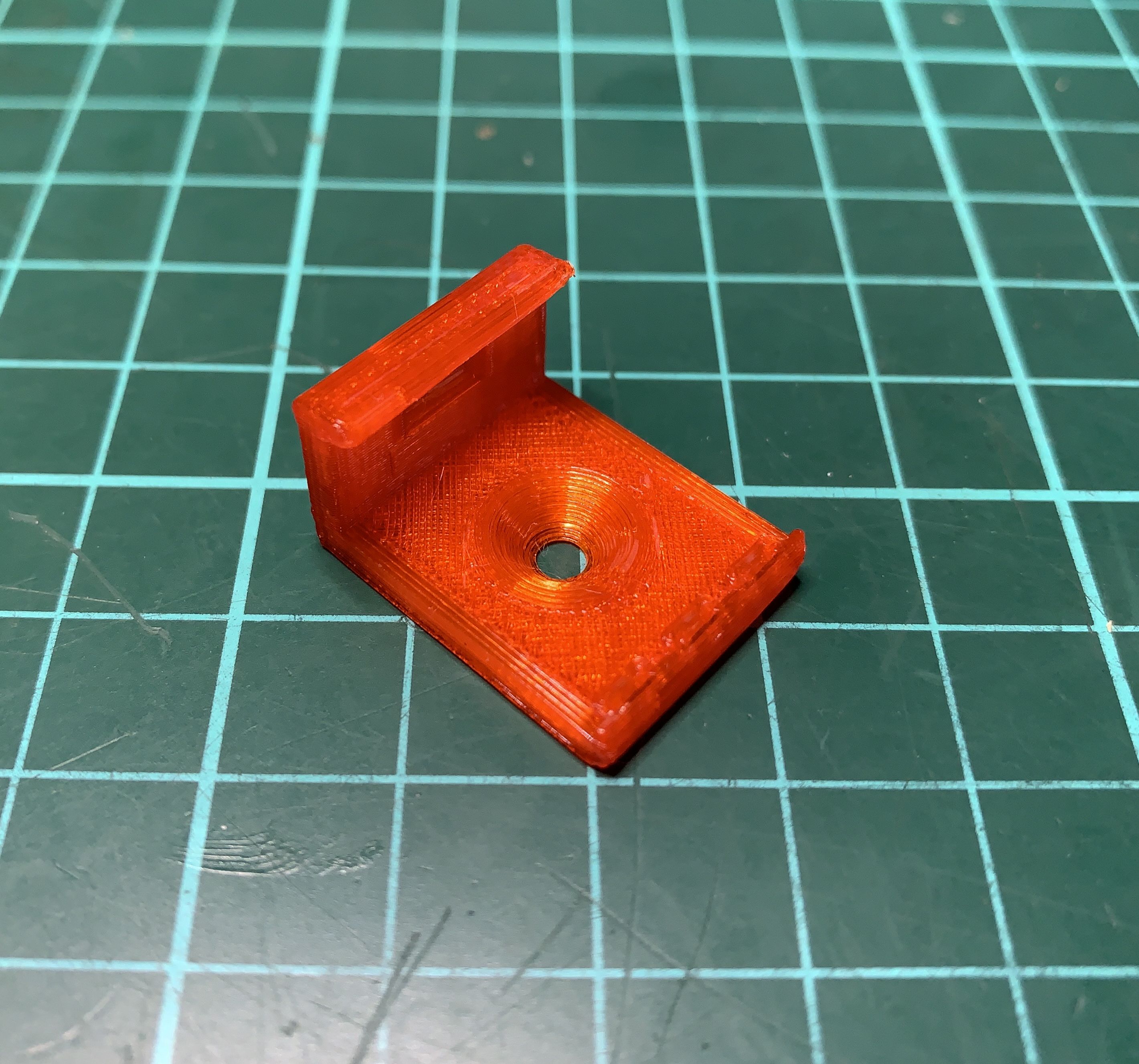

Bản in của tui được làm bằng sợi eSUN PLA+ 1.75mm màu cam, với độ dày lớp 0.2mm và 100% infill trên máy in Bambu X1 Carbon.

Cân nhắc in support khi in theo hướng dọc.

Tui hy vọng bạn cũng thấy bản in này hữu ích.

Nhớ để lại cho tui vài lời nhận xét hoặc một lời nhắn để tui có thêm động lực làm thêm mấy cái bản vẽ này nha.
