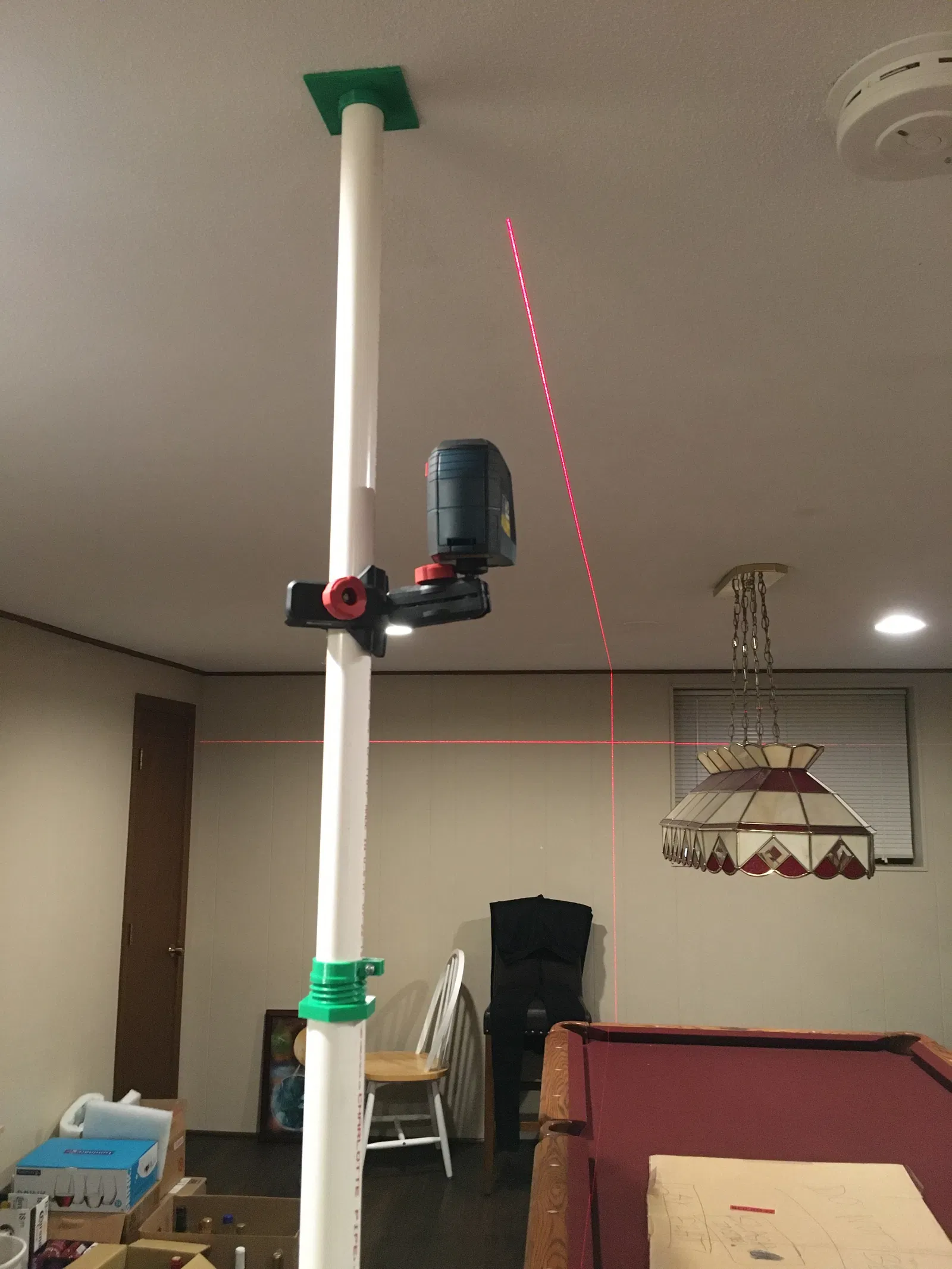

Trụ Gắn Máy Cân Bằng Laser Bằng PVC

Tôi cần thứ gì đó để gắn máy cân bằng laser của mình để treo tranh. Máy cân bằng laser đi kèm với một giá đỡ về cơ bản là một kẹp có một vài điểm khớp nối. Nó hoạt động tuyệt vời nếu bạn có thứ gì đó để kẹp vào, nhưng nếu không thì nó khá vô dụng. Ban đầu tôi định in một vài bộ phận để làm giá ba chân, nhưng cái này đơn giản hơn và cuối cùng dễ sử dụng hơn một chút trong không gian chật hẹp. Về cơ bản, tôi đang làm phiên bản "nhà nghèo" của cây sào kính thiên văn này.

Vật liệu bổ sung

• ~ 5 ft ống PVC đường kính 1" loại schedule 40
• ~ 5 ft ống PVC đường kính 1-1/4" loại schedule 40
• 1 Vòng đệm ren 8-32 ren 1/4" (cần nhiệt) (https://www.mcmaster.com/94459a320)
• 1 Vít ren 8-32 dài 3/4" (https://www.mcmaster.com/90272A197)

Cách sử dụng

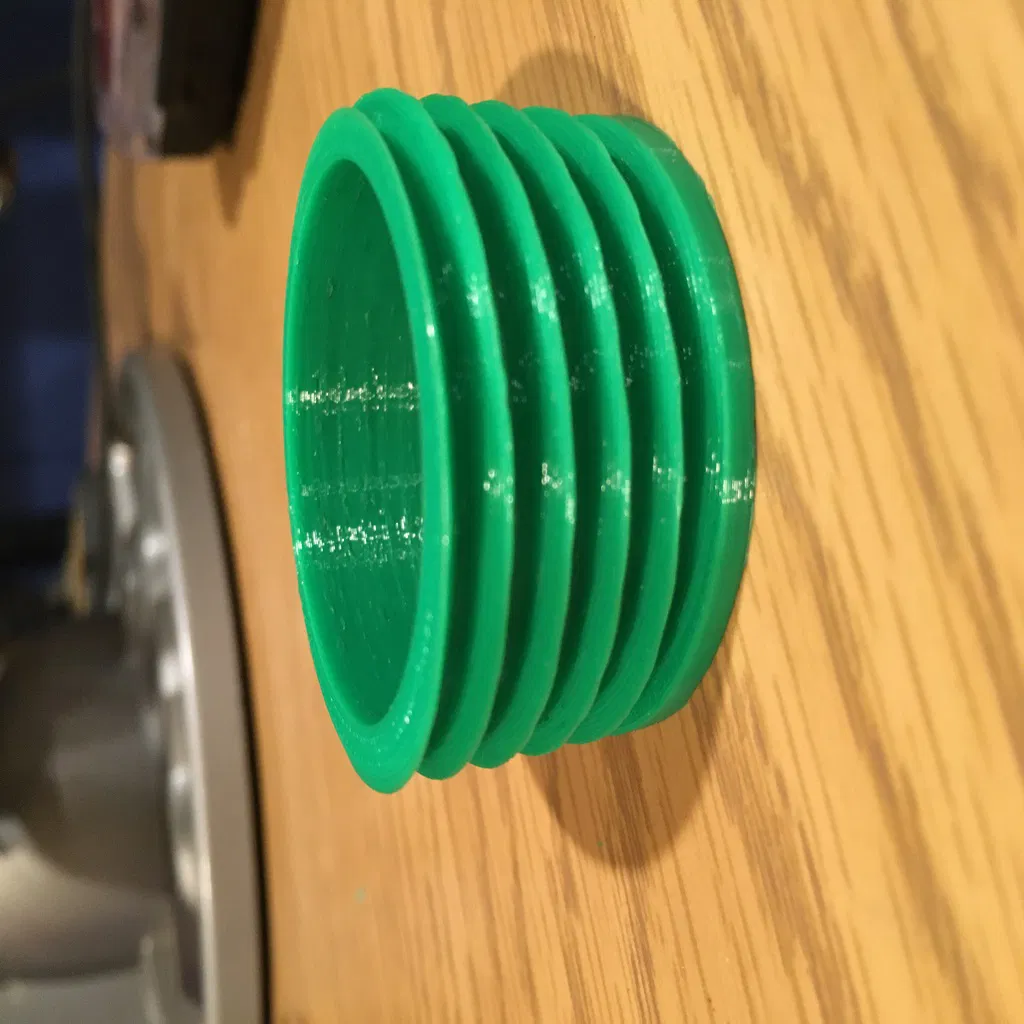

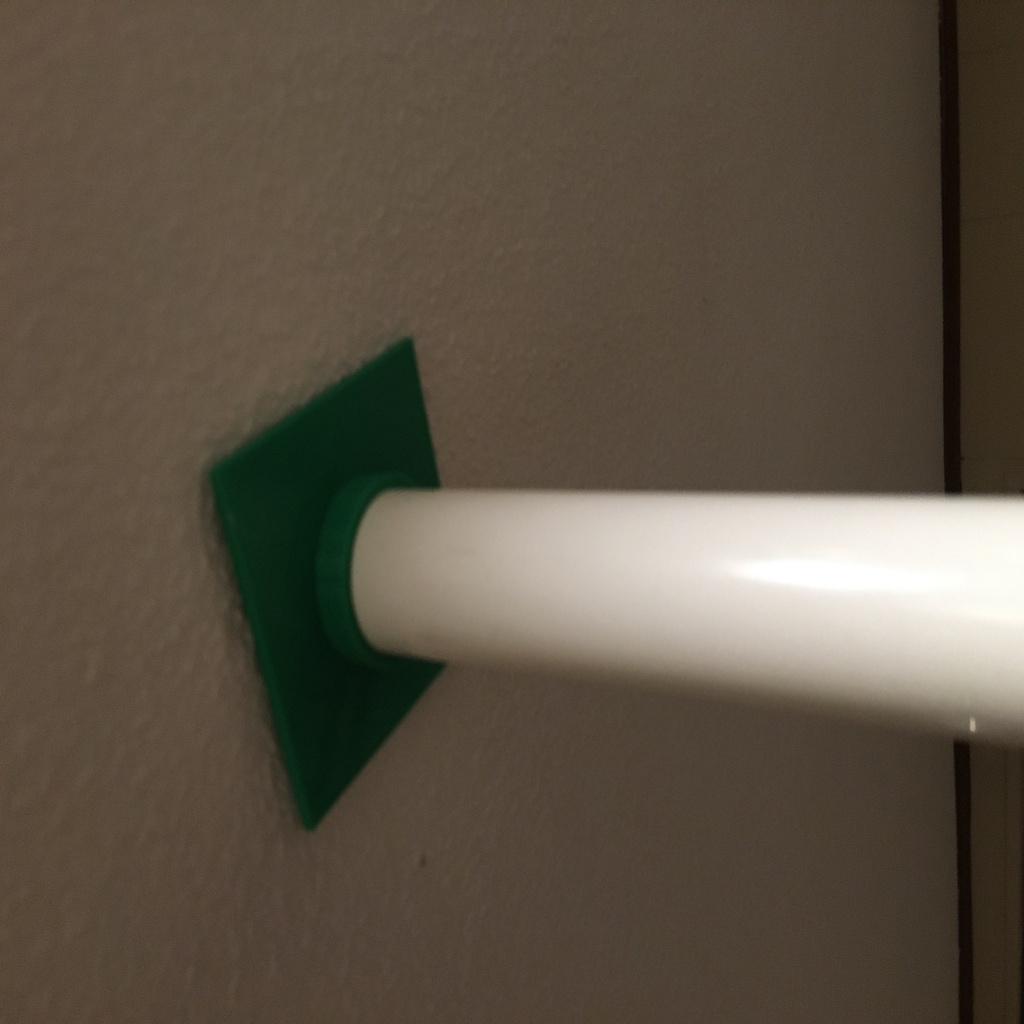

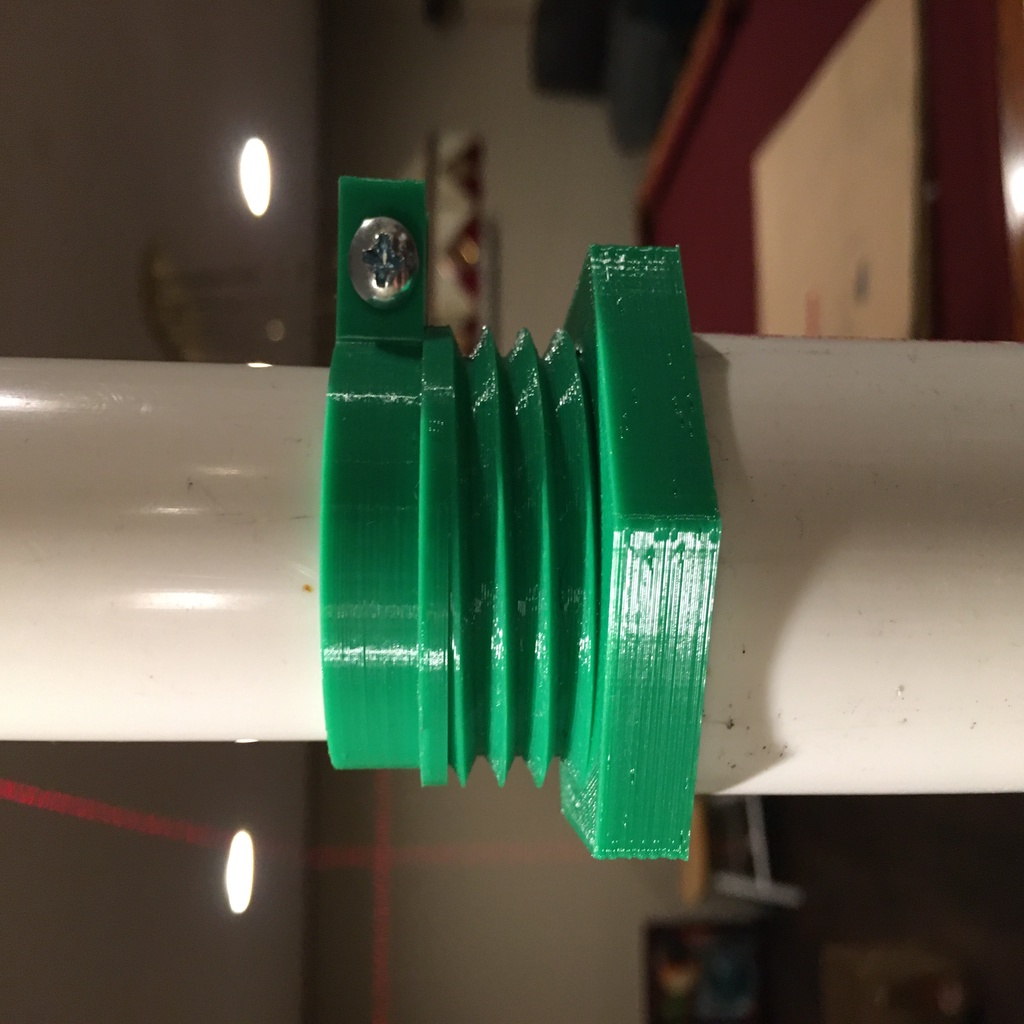

Kéo dài ống bên trong cho đến khi nó chạm trần nhà, sau đó siết chặt kẹp bằng tua vít. Sau đó, xoay đai ốc để tạo đủ lực căng để giữ chặt giá đỡ.

Cải tiến

Đây chỉ là một bản thử nghiệm, vì vậy nó có thể được cải thiện rất nhiều. Một vài điều tôi nhận thấy:

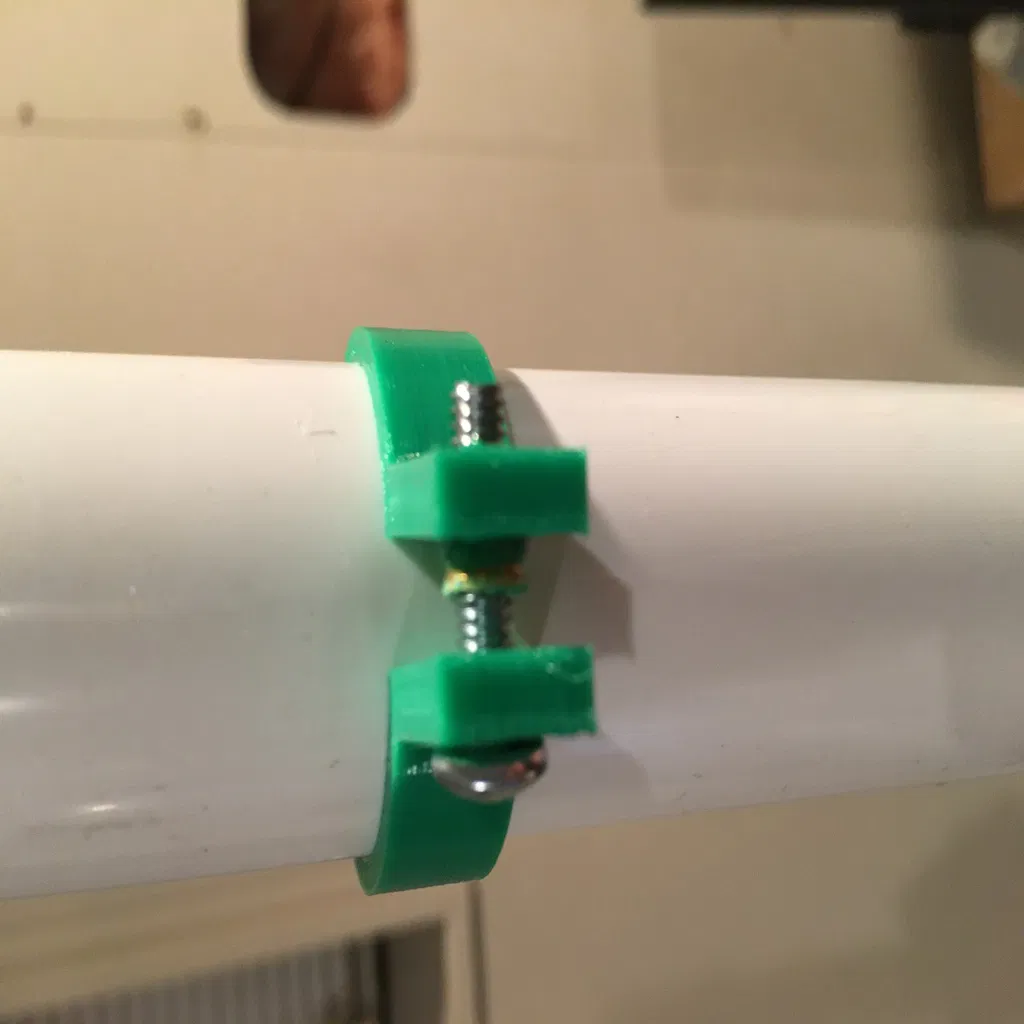

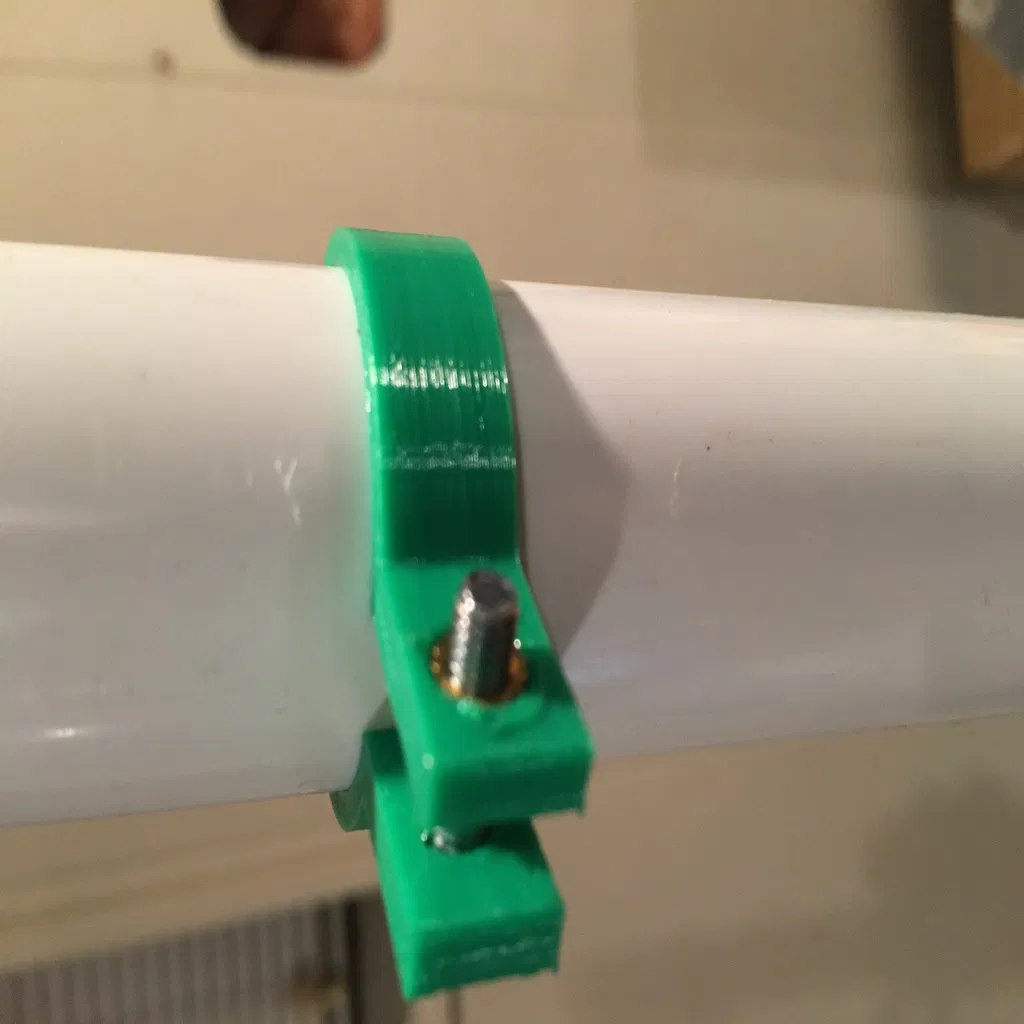

• Cơ chế kẹp không phải lúc nào cũng có đủ lực kẹp. Thêm một miếng cao su có keo dán vào kẹp có thể là một cách dễ dàng để tăng lực giữ.
• Cần tua vít thật phiền phức - sẽ tuyệt vời hơn nếu có một núm xoay
• Thậm chí tốt hơn nữa là thiết kế một cơ chế kẹp mới sẽ nén xung quanh ống khi nó được xoắn
• Ống không cứng như tôi mong đợi - có lẽ nên chuyển sang kim loại hoặc sử dụng ống dày hơn

Cài đặt in

Thương hiệu máy in:

Robo 3D

Máy in:

R1 ABS + PLA Model

Rafts:

Không

Supports:

Không
