Công tắc đòn bẩy Steampunk - Dành cho công tắc tròn 20mm

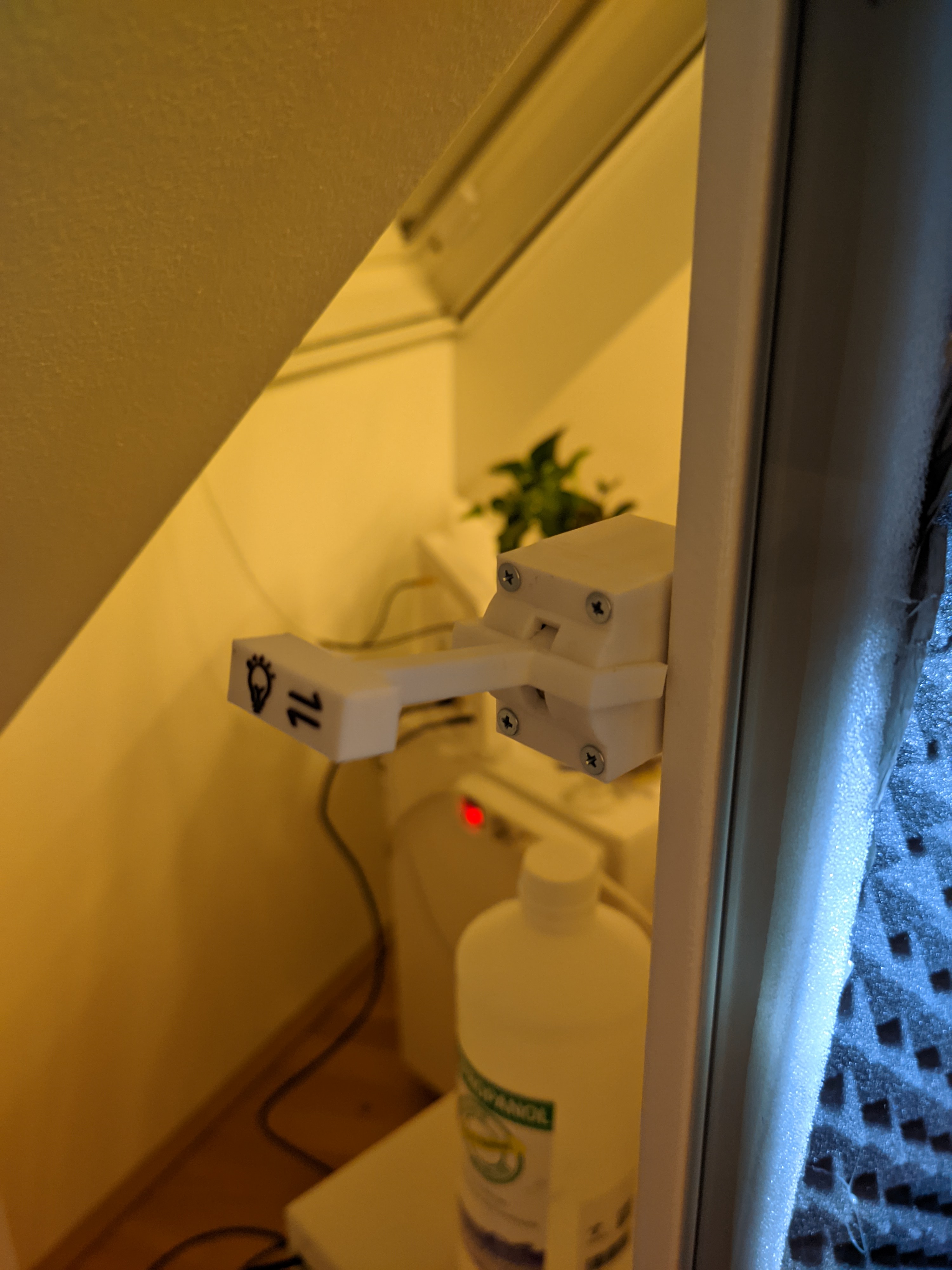

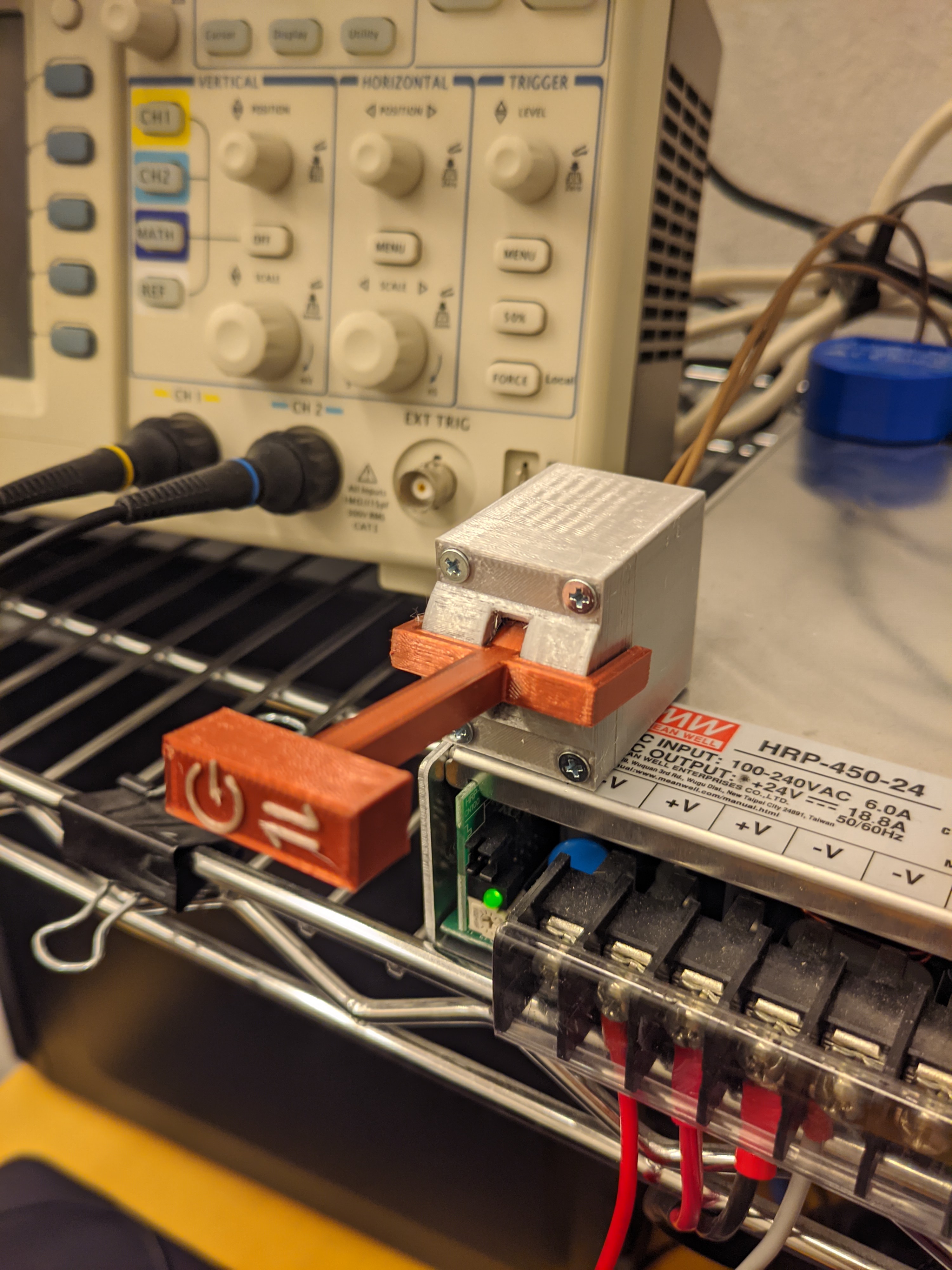

Tôi có rất nhiều công tắc tròn 20mm rẻ tiền ("Wippenschalter") từ một dự án cũ và muốn thứ gì đó sang trọng hơn để bật/tắt đèn vỏ máy và các thứ khác. Tôi không tìm thấy thứ gì đáp ứng nhu cầu của mình, vì vậy tôi quyết định tự thiết kế vỏ công tắc đòn bẩy theo phong cách steampunk cho những công tắc này.

Để in đòn bẩy và cả mặt trước kết hợp, tôi khuyên bạn nên sử dụng thao tác cắt của PrusaSlicer với các đầu nối. Tôi đã chuẩn bị chúng trong tệp 3mf.

Đối với tay đòn bẩy, tôi tạo một đối tượng hộp trong PrusaSlicer và sử dụng các biểu tượng SVG với thay đổi sợi đốt. Sử dụng tệp 3mf Tay đòn bẩy để tham khảo.

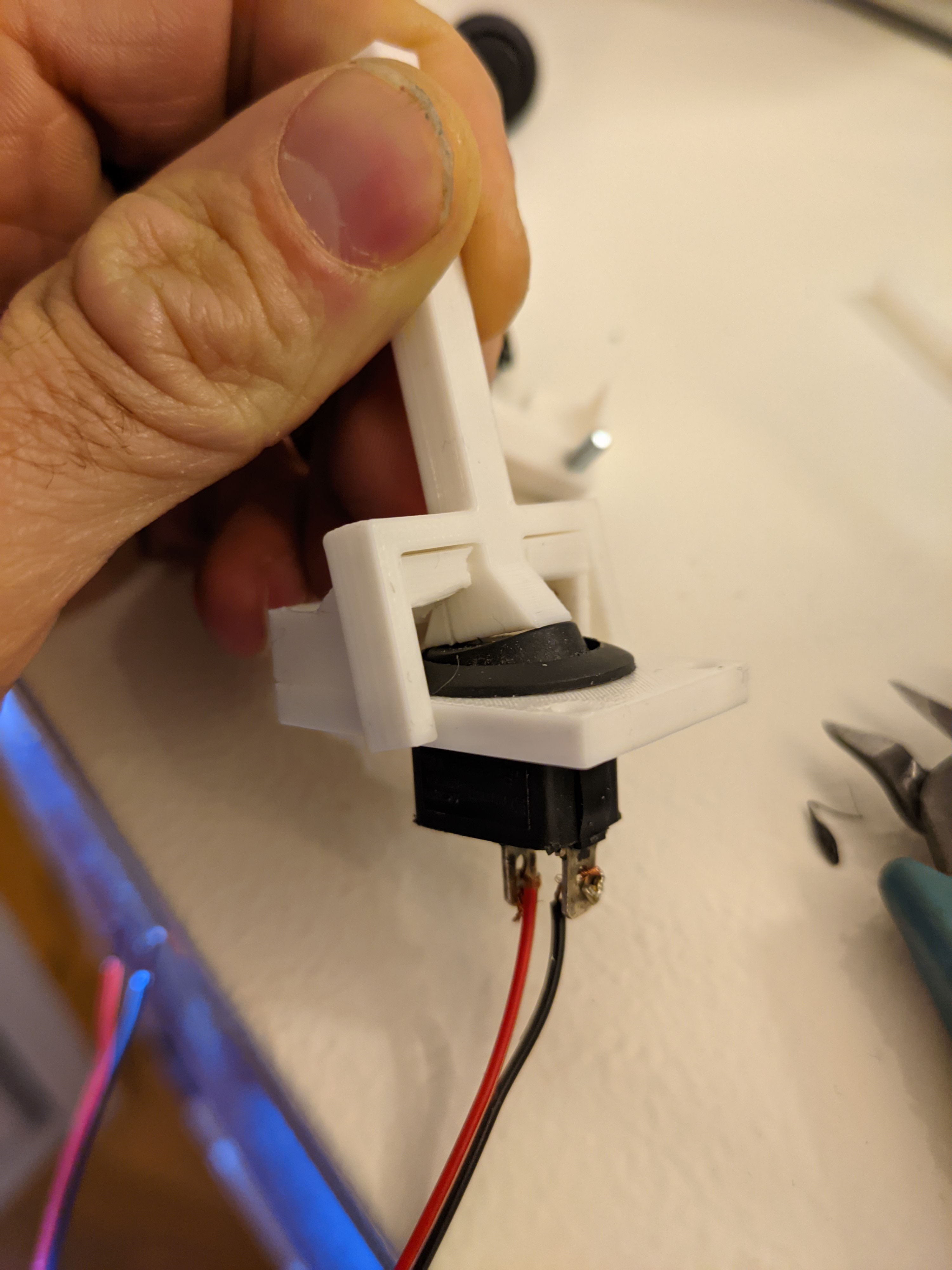

Để lắp ráp, bạn sẽ cần các bu lông M3 đầu chìm 15 hoặc 20mm. Có thể cần một ít keo dán nhựa và một công tắc gạt tròn 20mm.

In rất tốt với vòi phun 0.4mm, chiều cao lớp 0.1 hoặc 0.15mm, PLA.
