Chuỗi cáp cho Prusa Mini và Mini+ (trục X, bộ phận gia nhiệt)

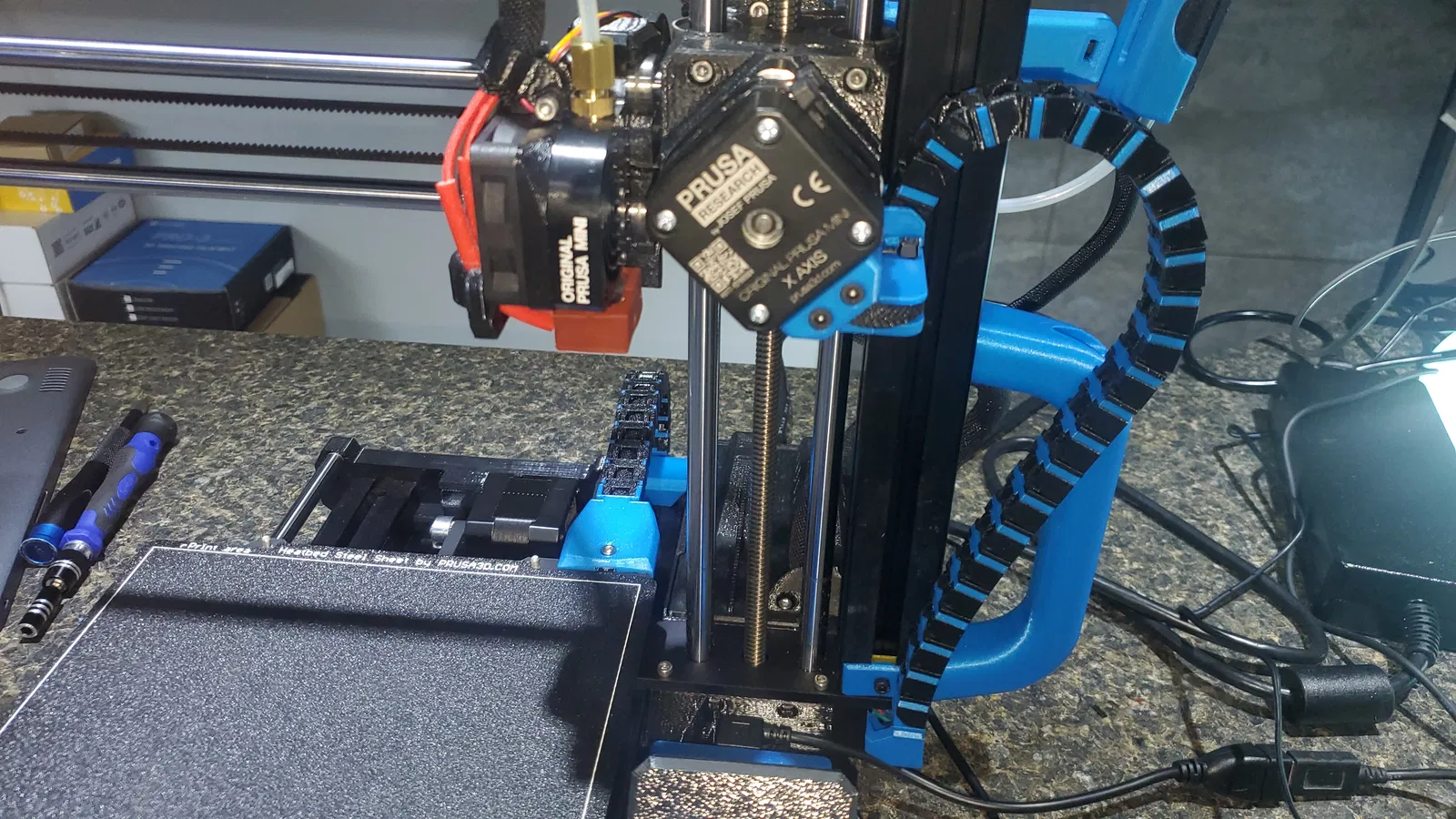

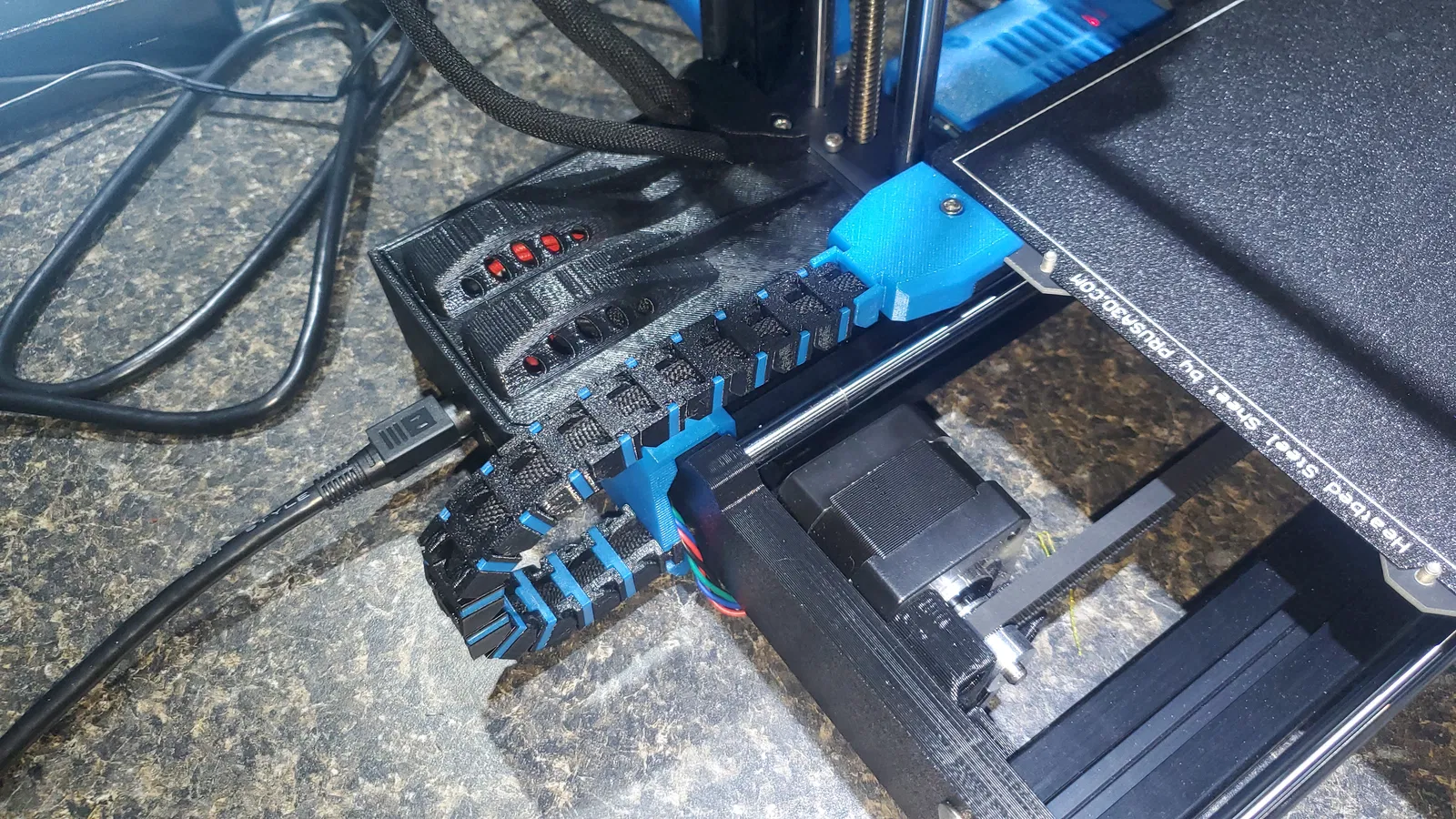

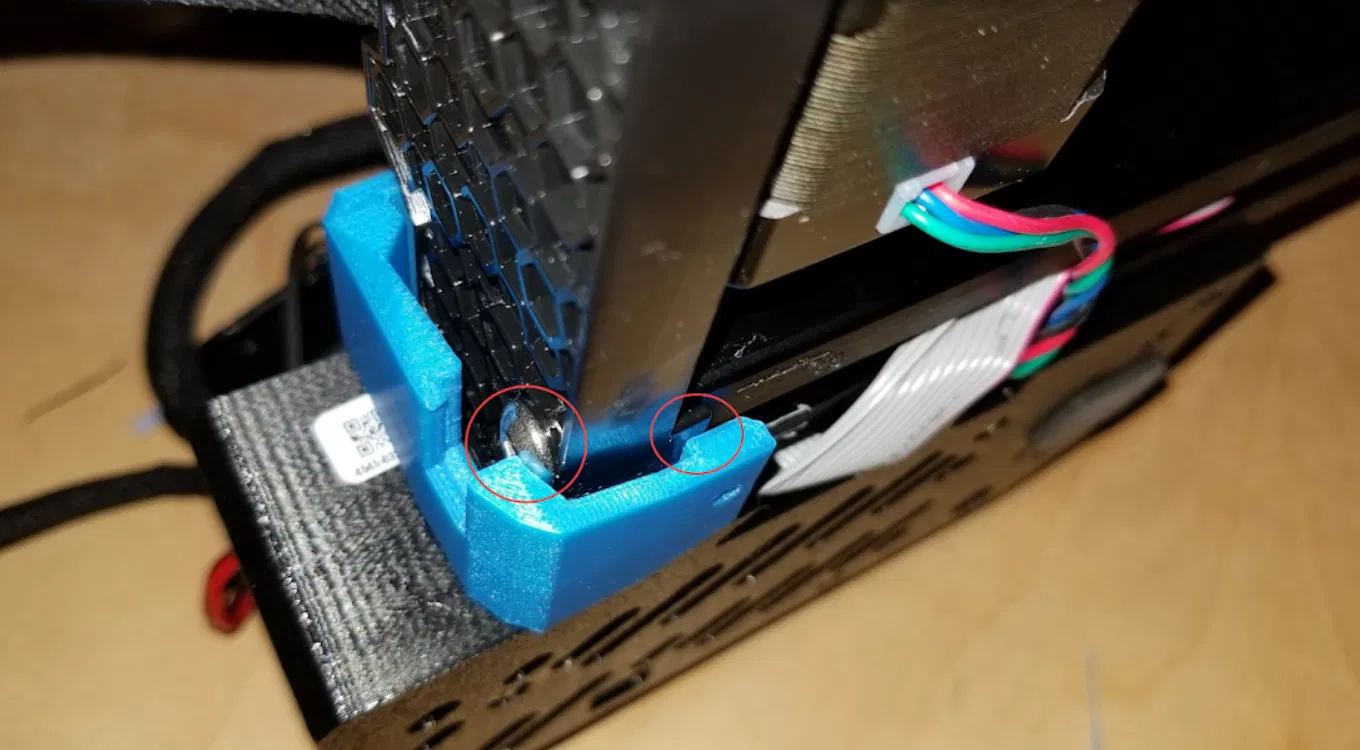

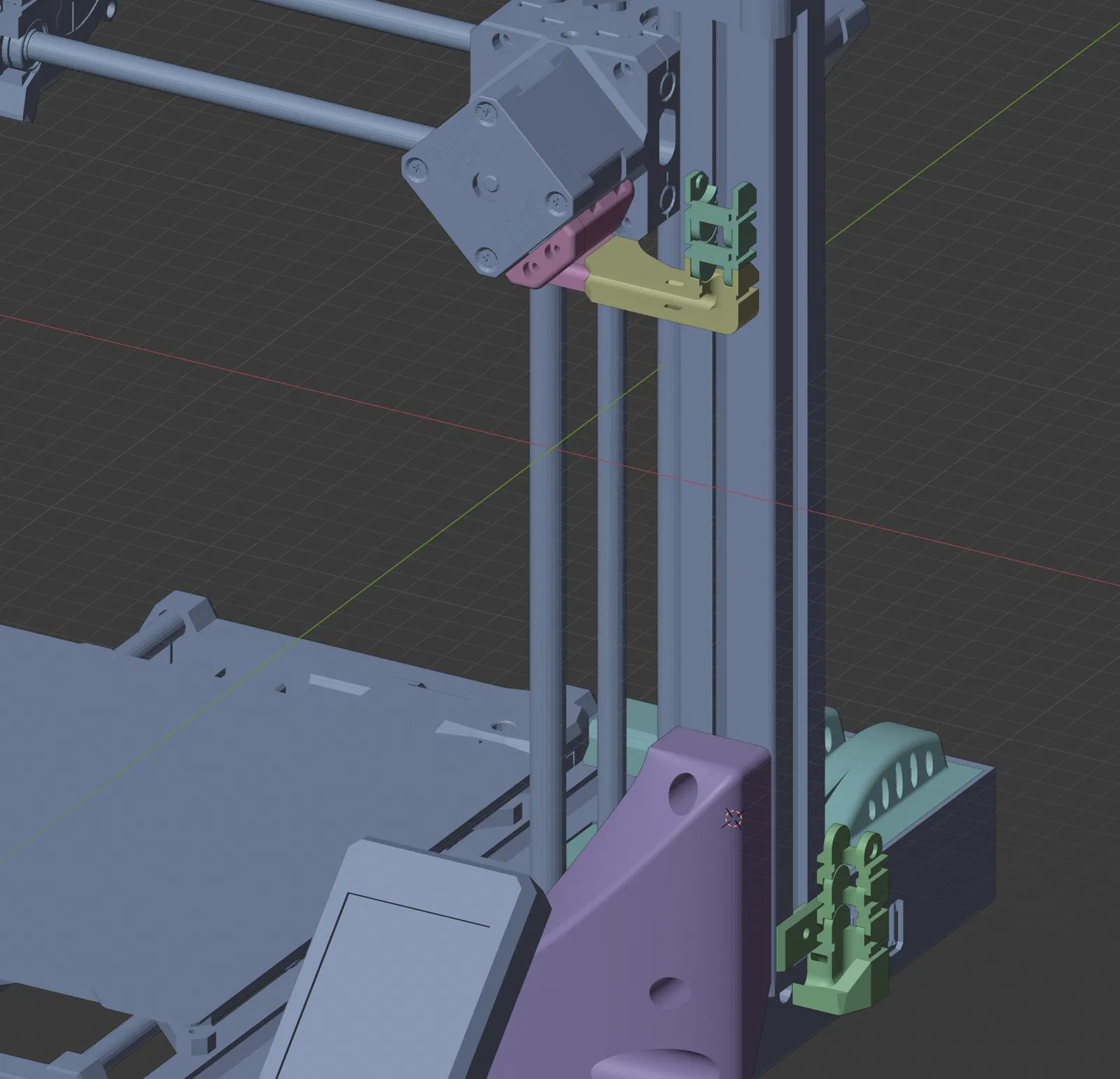

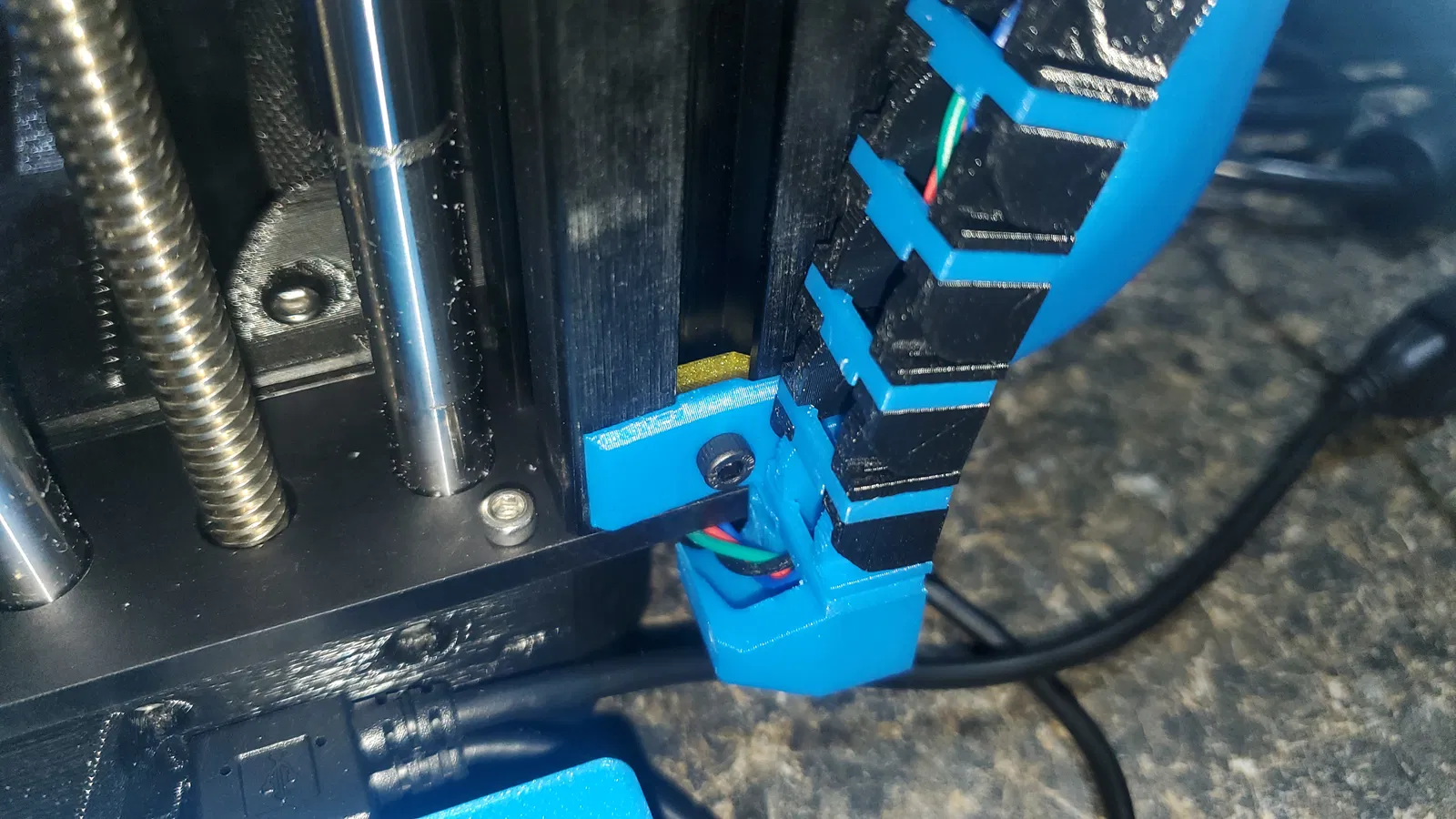

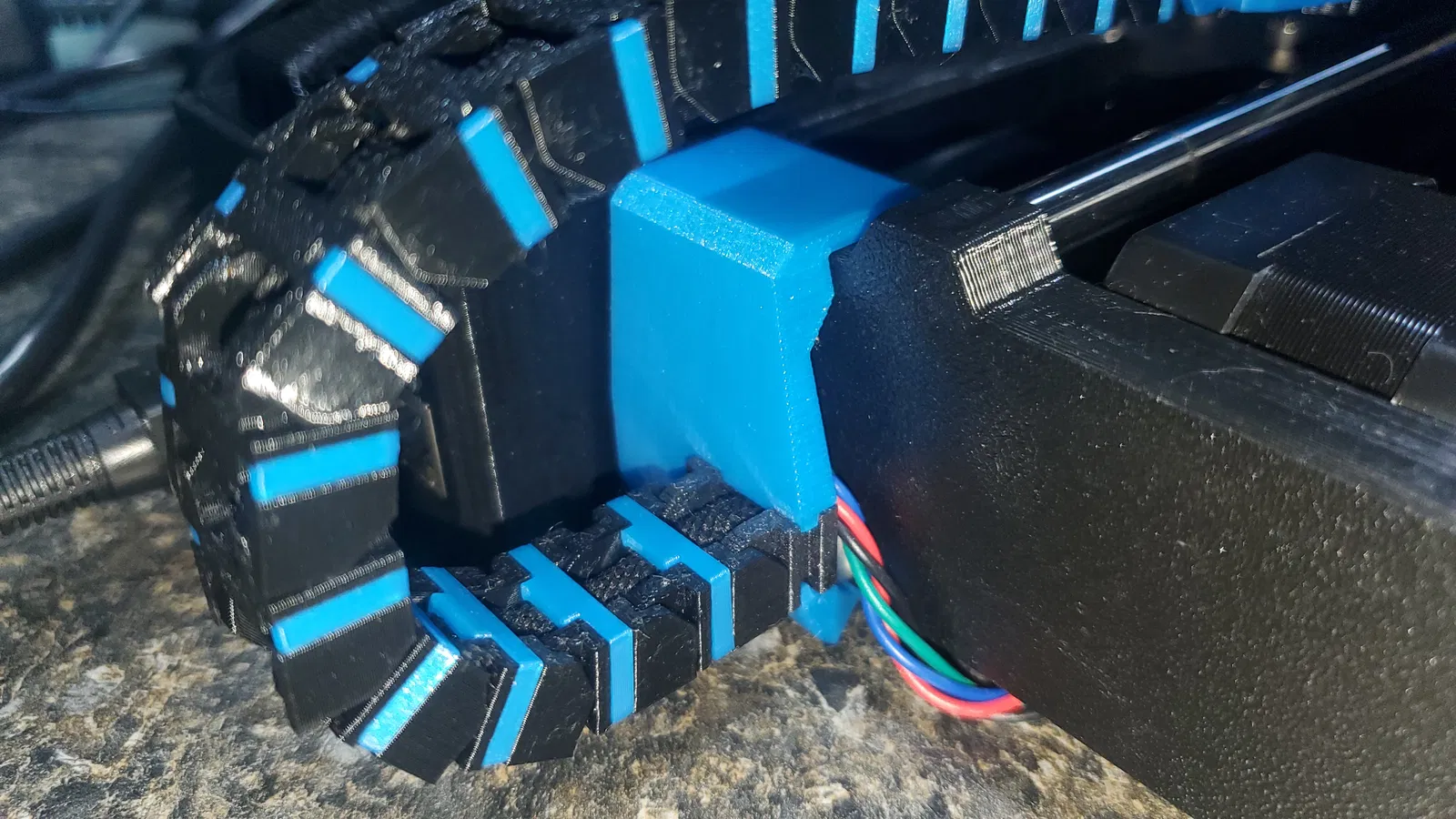

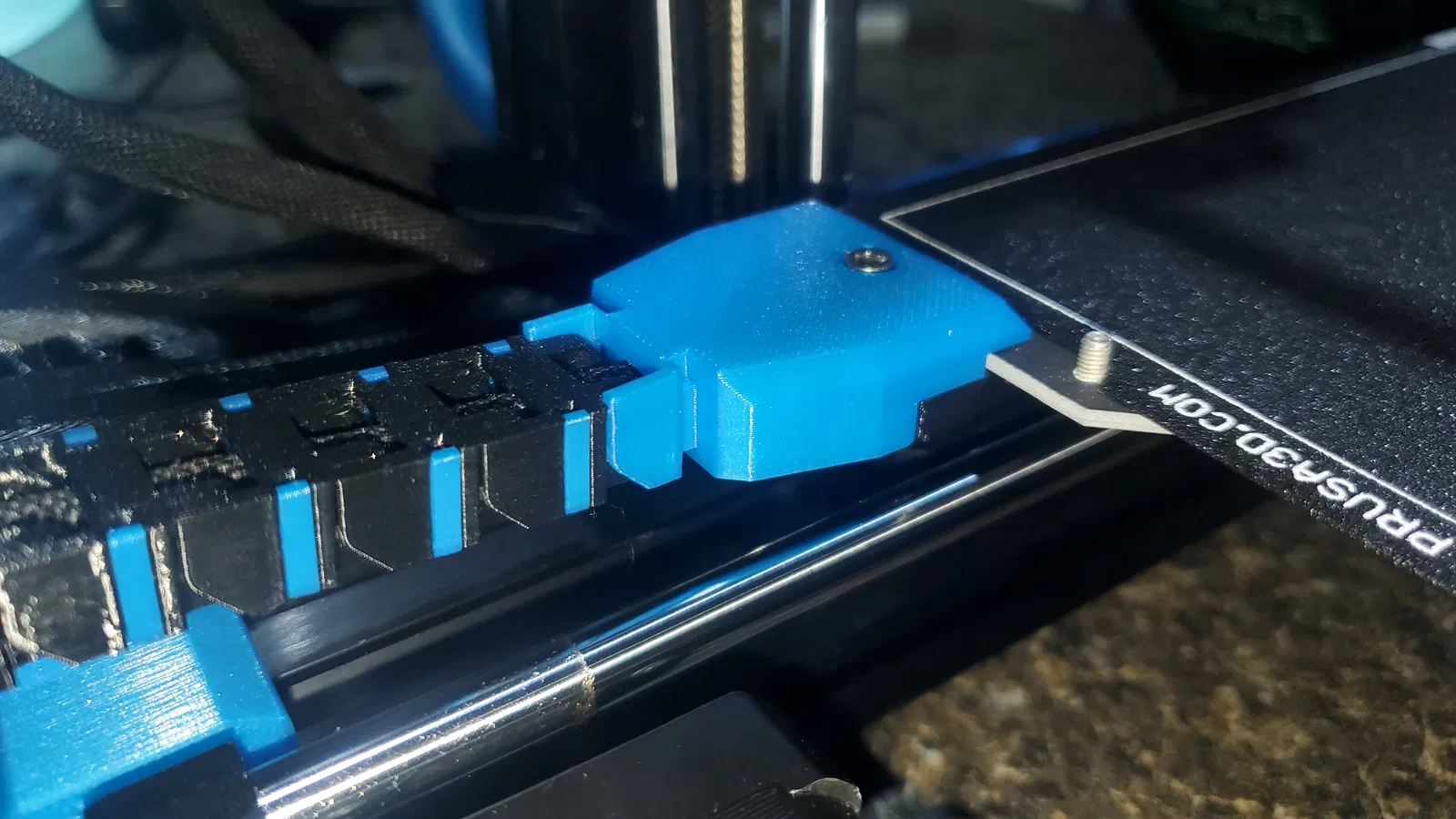

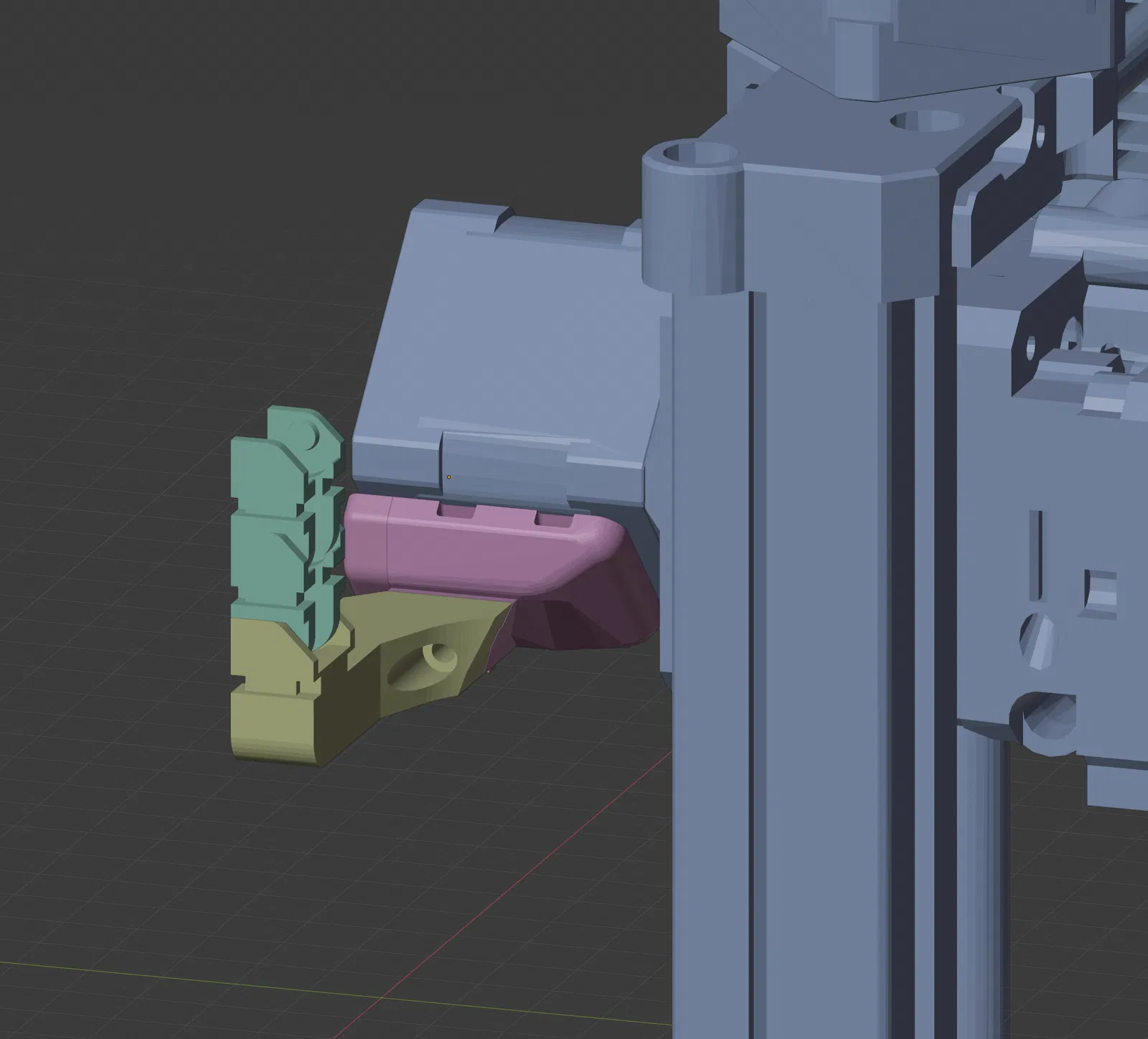

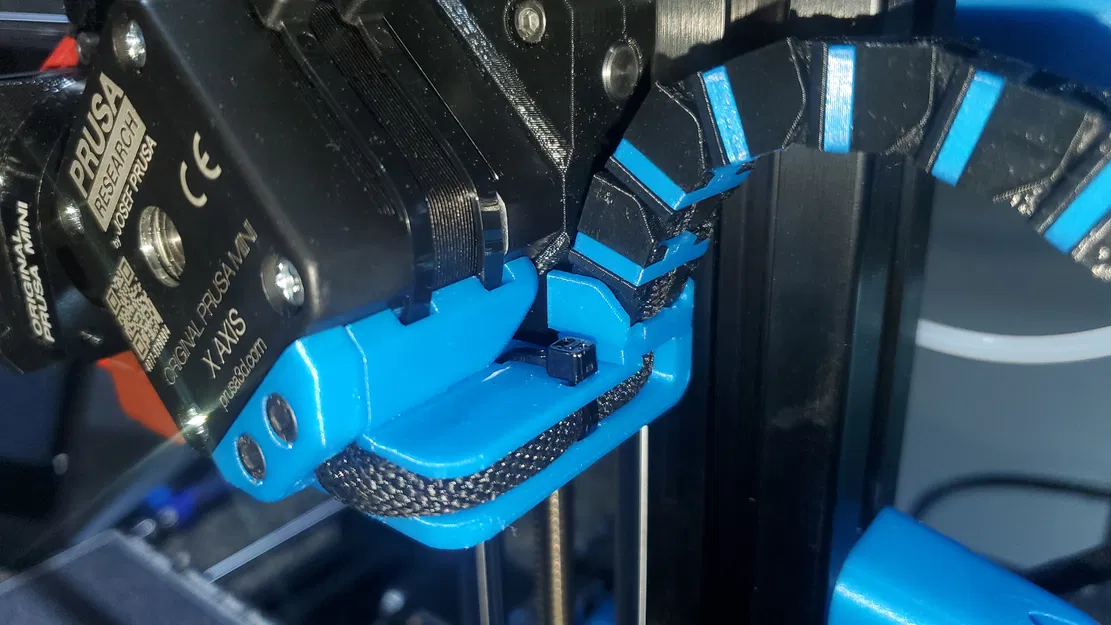

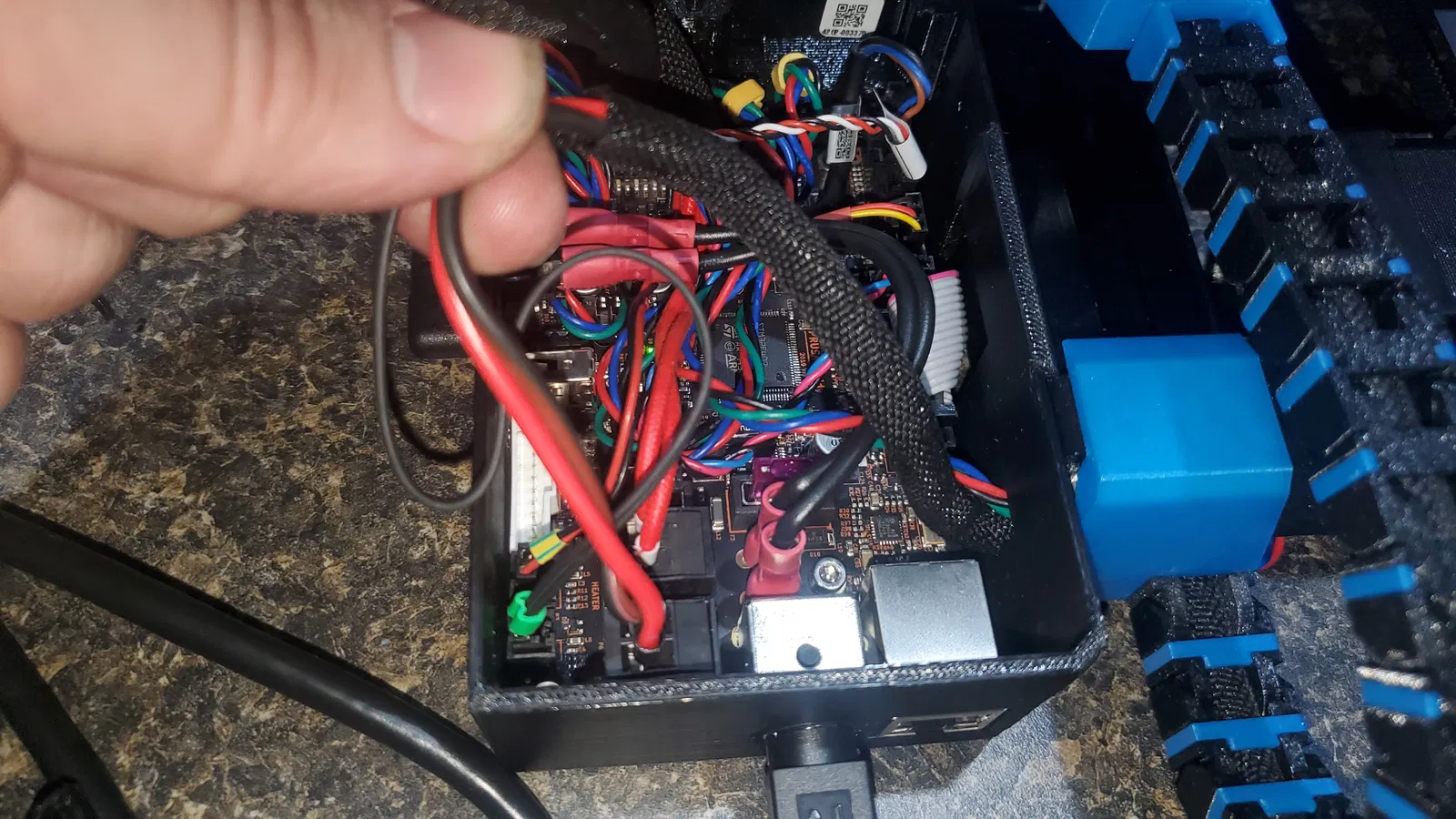

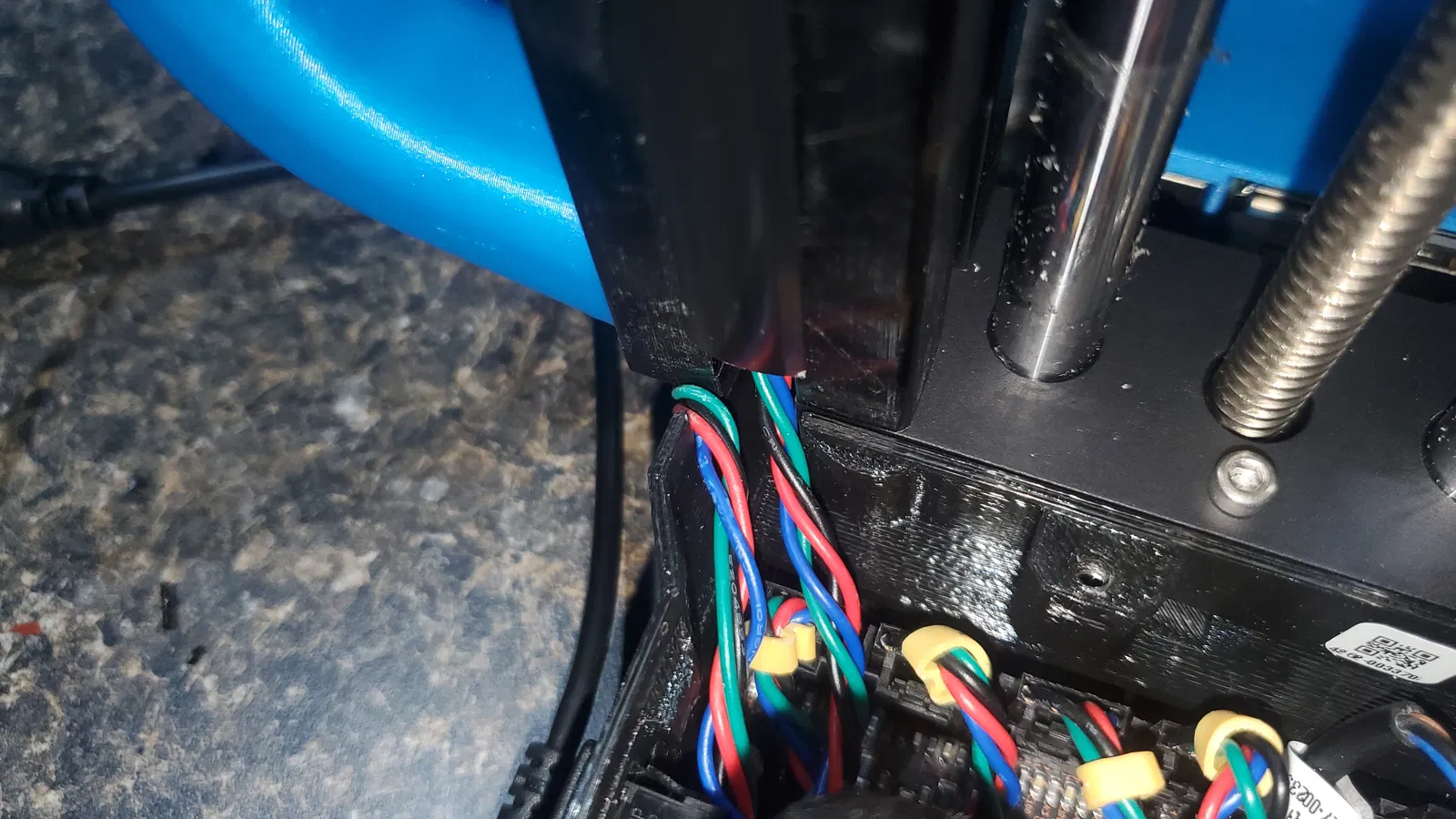

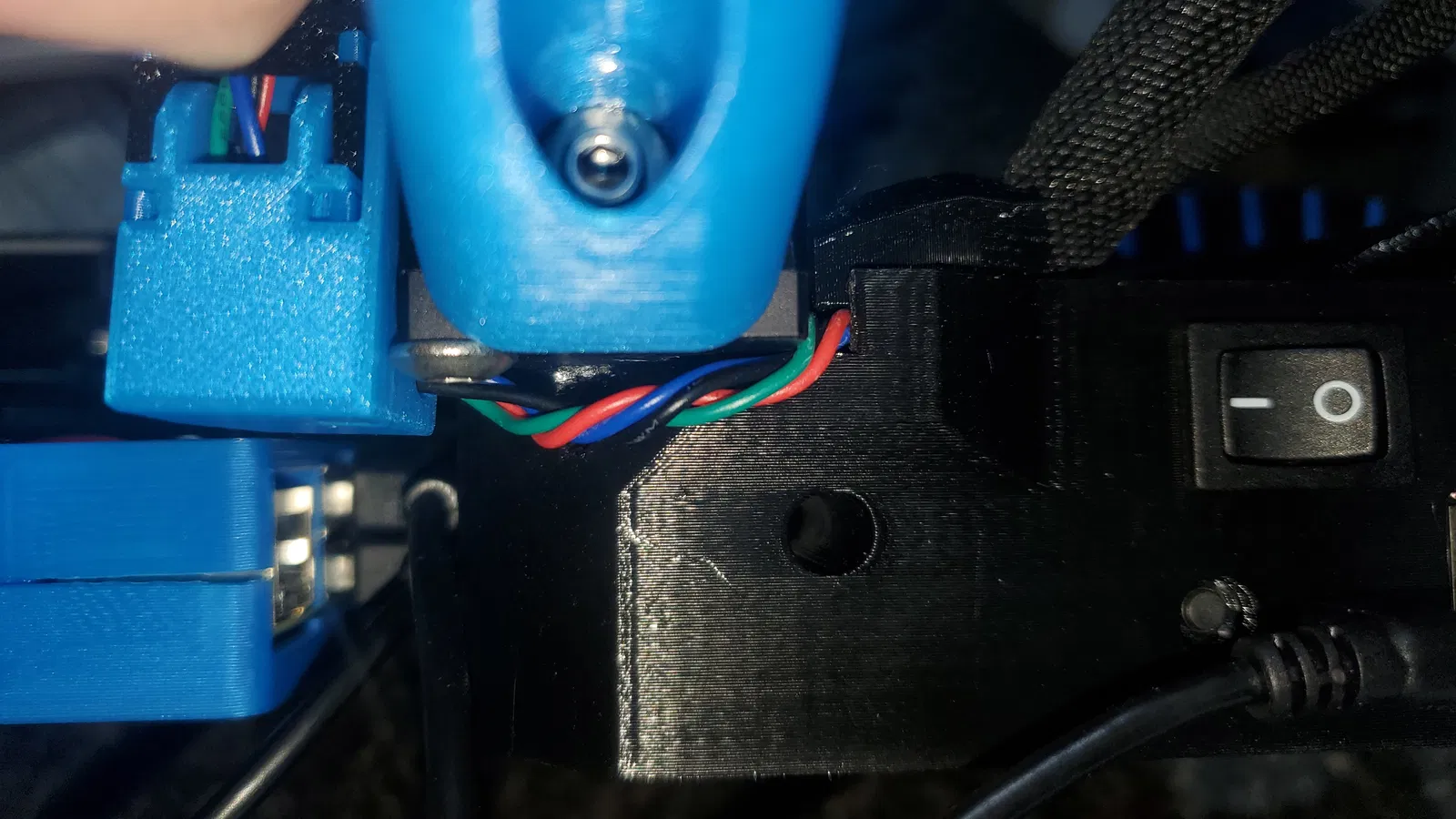

Thiết lập Chuỗi Cáp cho Prusa Mini và Mini+ trục X và bộ phận gia nhiệt. Cập nhật X-Axis chain bây giờ có thể gắn ở phía trước hoặc bên cạnh thanh nhôm! Cái này có một số bản in khác được phối lại trong đó. Phần bổ sung chuỗi cáp Prusa i3 MK3 (TẤT CẢ TRỤC) https://www.thingiverse.com/thing:2862375 Kẹp dây ống trục X Nắp bộ phận gia nhiệt mặc định từ Prusa ### Hướng dẫn in Cập nhật Theo yêu cầu, tôi đã thêm các bộ phận đã sửa đổi 01A và 02A để gắn chuỗi ở phía dưới thanh nhôm thay vì phía trước dưới. Điều này sẽ cung cấp đủ khoảng trống cho một giá đỡ ở phía trước. Chúng cũng được kết nối bằng một đai ốc và bu lông thay vì dây rút. Xem hình ảnh để tham khảo. LƯU Ý Tôi chưa thực sự kiểm tra các bộ phận gắn bên hông vì tôi có tay cầm ở bên cạnh máy, nhưng nó vẫn có thể hoạt động nếu được gắn ngay phía trên tay cầm. Cập nhật 2 Đã thêm kẹp bộ phận gia nhiệt cho Mini+, ghi chú ở cuối hướng dẫn. Các bộ phận bổ sung: 3 - Dây rút nhỏ 3 - Bu lông m310 3 - Đai ốc m3 Chỉnh sửa Thêm 1 Đai ốc và Bu lông nữa nếu bạn chọn tùy chọn gắn bên. In mỗi bộ phận hoặc 1 và 2 (Gắn phía trước) hoặc 1A và 2A (Gắn bên) In mỗi bộ phận 3-8 23 - bộ phận 9 cho trục X 25 - bộ phận 10 cho trục X 15 - bộ phận 9 cho bộ phận gia nhiệt 16 - bộ phận 10 cho bộ phận gia nhiệt 1 trong các bộ phận 7 hoặc 7a tùy thuộc vào mini hay mini+ PLA hoặc PETG đều hoạt động tốt. Chiều cao lớp 0,20. 15% độ đặc. Không cần hỗ trợ. Tất cả các bộ phận đã được định hướng sẵn để in. TRỤC X: Tháo các nắp điện tử trên MINI và định tuyến lại dây trục X dưới khung. Có thể cần cắt bớt hộp điện tử để có vẻ ngoài gọn gàng nhất. Đặt 2 đai ốc (hoặc 3 nếu sử dụng phiên bản gắn bên) vào bộ phận 1. Dùng dây rút gắn bộ phận 1 vào động cơ trục X. Buộc bộ phận 3 vào bộ phận 1 với cáp nằm giữa chúng. Đặt bộ phận 2 vào cạnh bộ phận 1, định tuyến cáp và dùng dây rút gắn bộ phận 2 và cáp vào bộ phận 1. Đặt đai ốc vào t-nut, trượt vào đáy khung trục Z, ở phía trước hoặc bên cạnh tùy thuộc vào các bộ phận 1 và 2 bạn đã chọn, buộc lỏng bộ phận 4 và định tuyến cáp qua đó. Thêm Chuỗi trục X và các bộ phận kẹp bắt đầu từ phía động cơ. Siết chặt bu lông trên bộ phận 4. BỘ PHẬN GIA NHIỆT: Thay thế nắp bộ phận gia nhiệt bằng bộ phận 6. Ngắt kết nối dây bộ phận gia nhiệt và định tuyến lại qua lỗ dây trục Y. Thêm 15 bộ phận chuỗi và kẹp bắt đầu từ phía bộ phận gia nhiệt. Đặt bộ phận 8 Adapter lên các dây bộ phận gia nhiệt và gắn vào bộ phận 7 Mount với đầu mở của adapter hướng lên. Cập nhật: MINI+ MINI+ có tấm phía sau khác nên bộ phận 7 không khớp. Tôi không có MINI+ để thử nghiệm nhưng tôi đã thêm bộ phận 7a hoạt động. Cảm ơn jcarland đã nhận thấy và Hanes244, CFXS, HexDriver đã thử nghiệm! Để khớp nhất, cần khoan một lỗ vào hộp điện tử bên cạnh vị trí đặt bộ phận 7a để định tuyến dây bộ phận gia nhiệt. Sau đó, bộ phận 7a sẽ che lỗ. Cập nhật 2: Mini+ Đã thêm bộ phận 7b mới, đây là phiên bản rất mỏng có thể hoạt động tốt hơn cho một số người. “CẢNH BÁO” Hãy cẩn thận không làm hỏng bo mạch điều khiển khi khoan! Có thể cần tháo bo mạch để khoan an toàn nhất. Có thể cần một chút điều chỉnh để có độ dài cáp chính xác. Gắn bộ phận 7a Mount vào khung với các dây cáp của động cơ trục Y nằm giữa bộ phận gắn và khung. Kết nối lại bộ phận gia nhiệt và lắp lại nắp điện tử. Lưu ý:* Các tệp cho trục X bị ghi nhãn sai là trục Z và hiện tại tôi quá lười để đổi tên và tải lại chúng ;)
