Chân đế và hộp điều khiển cho màn hình Unico ULM26

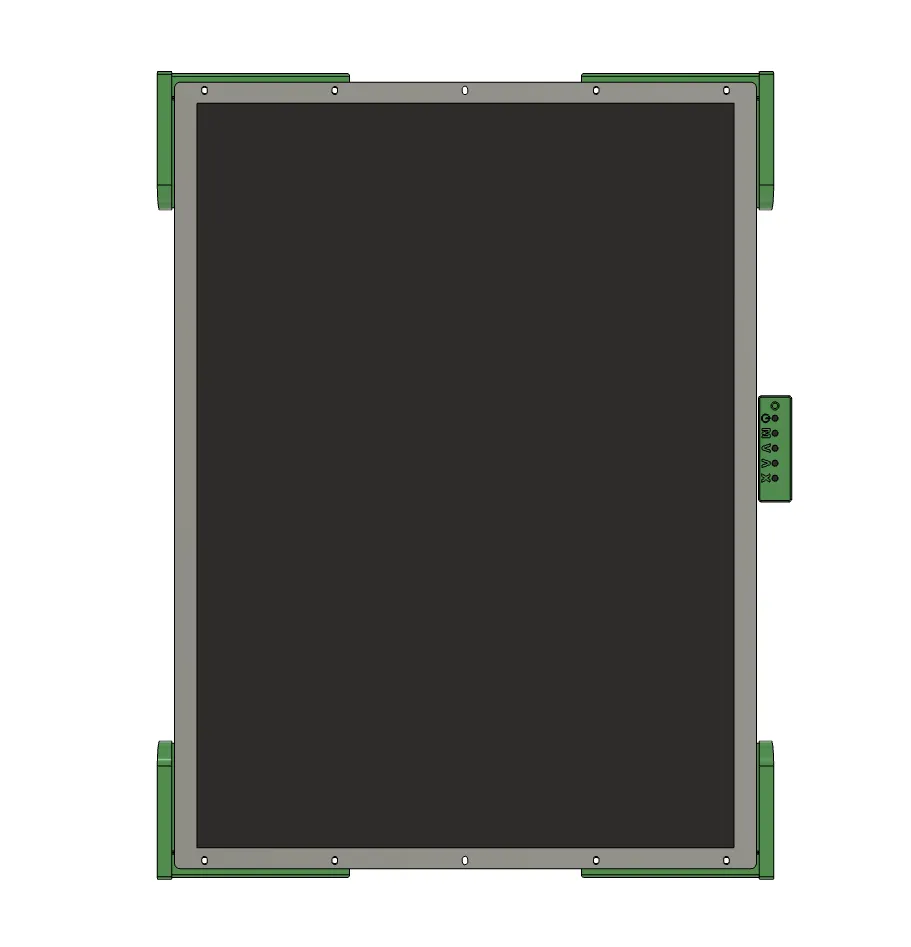

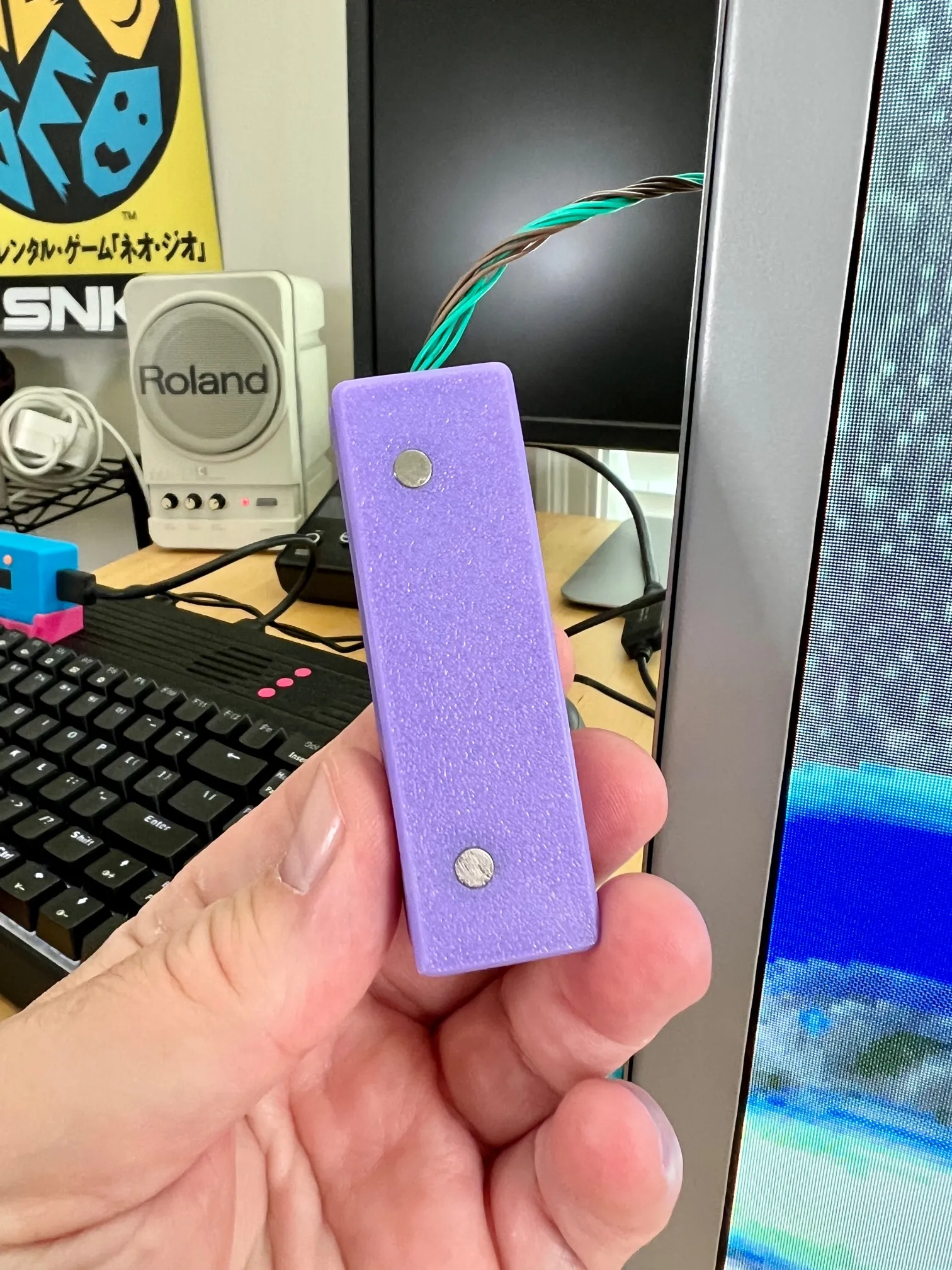

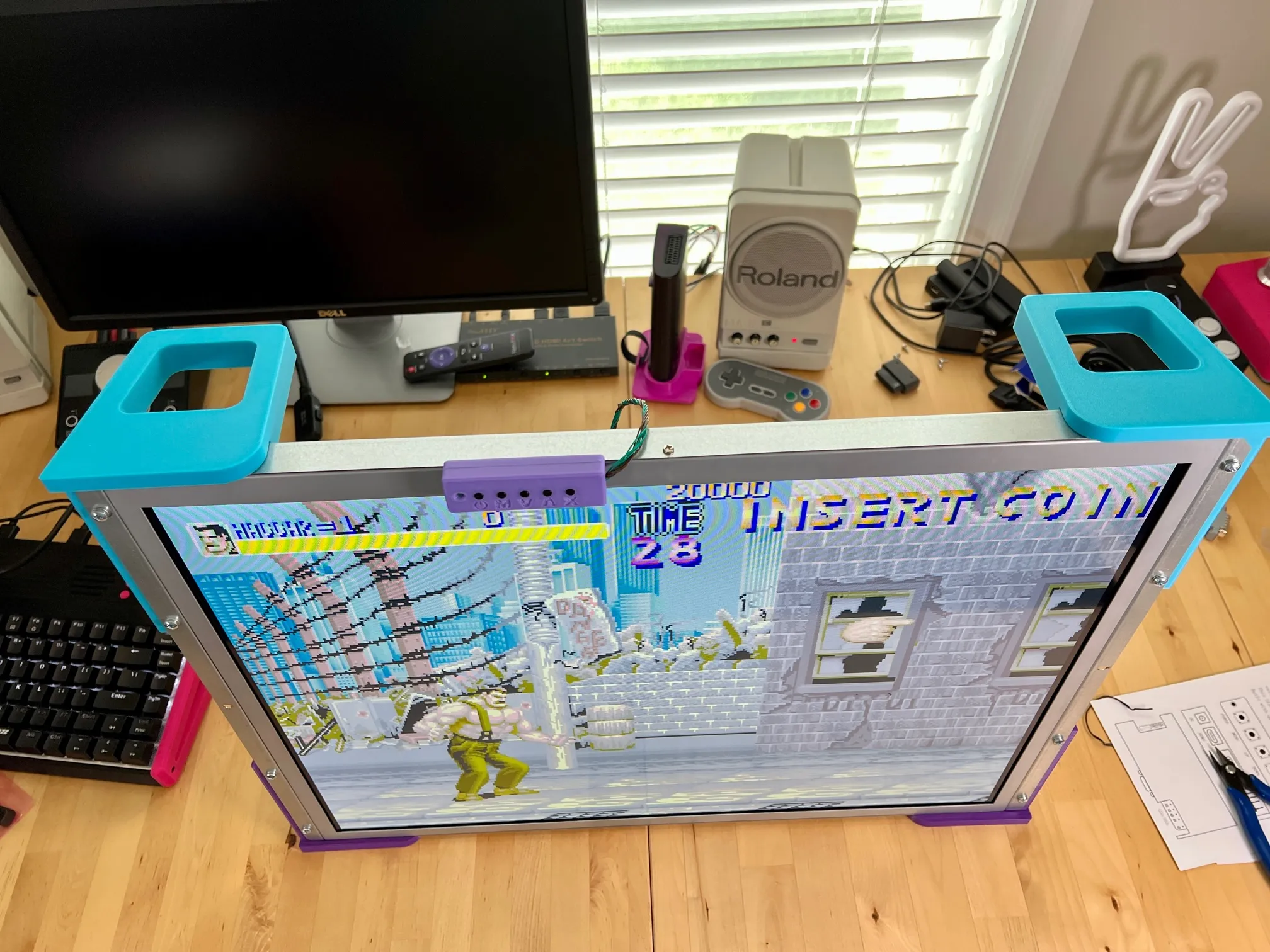

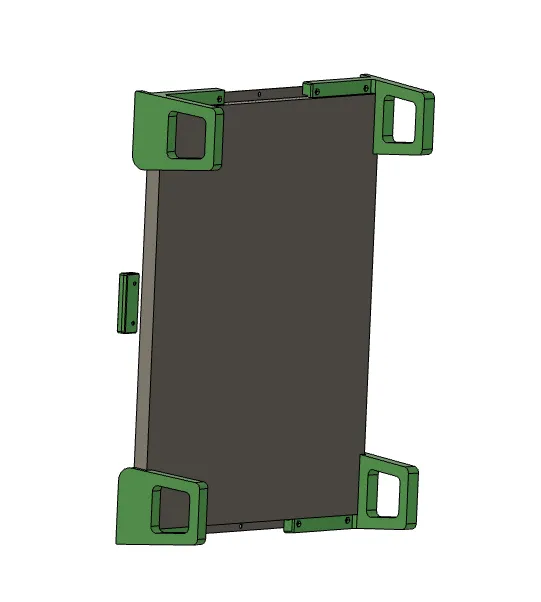

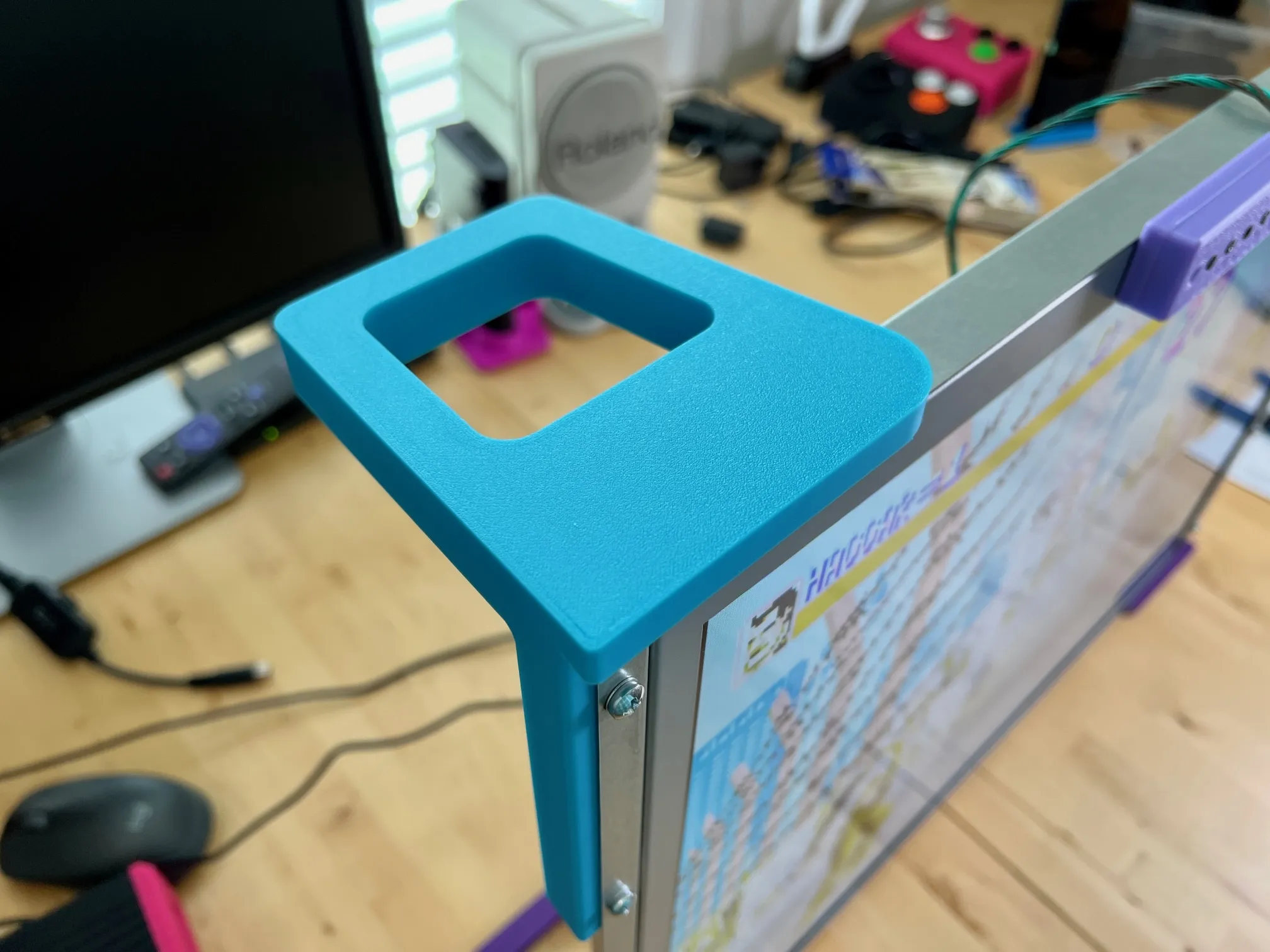

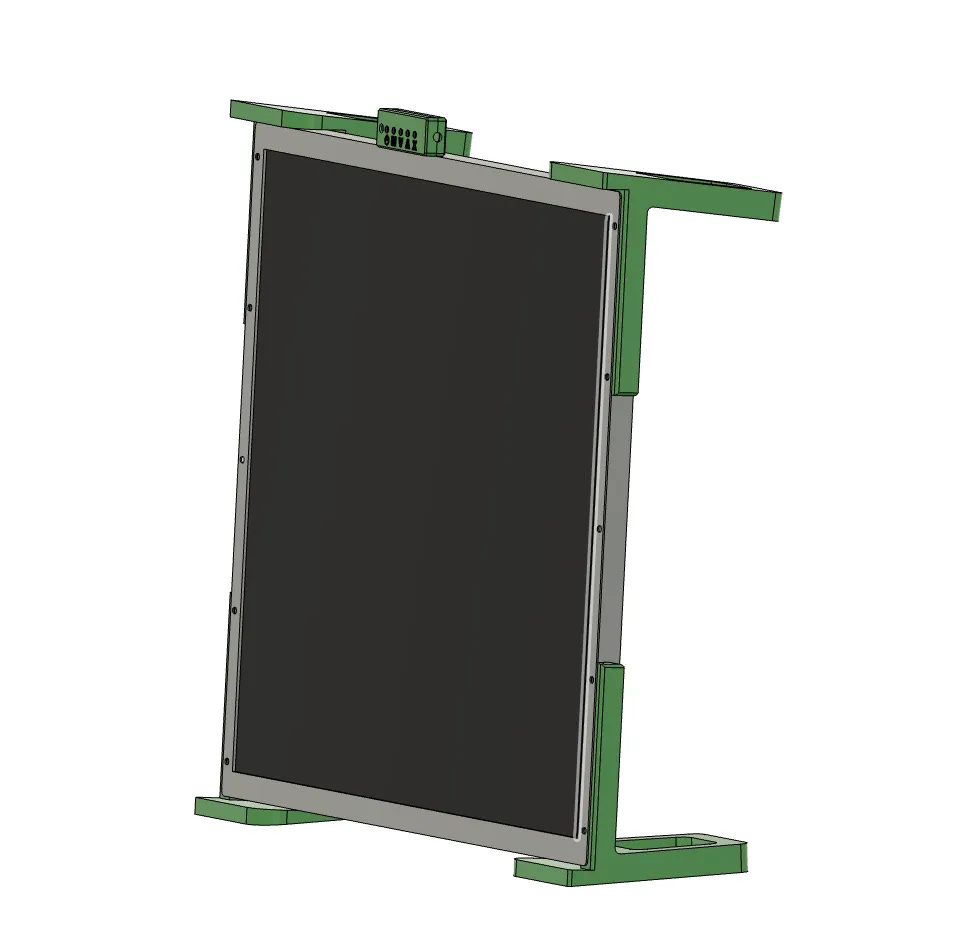

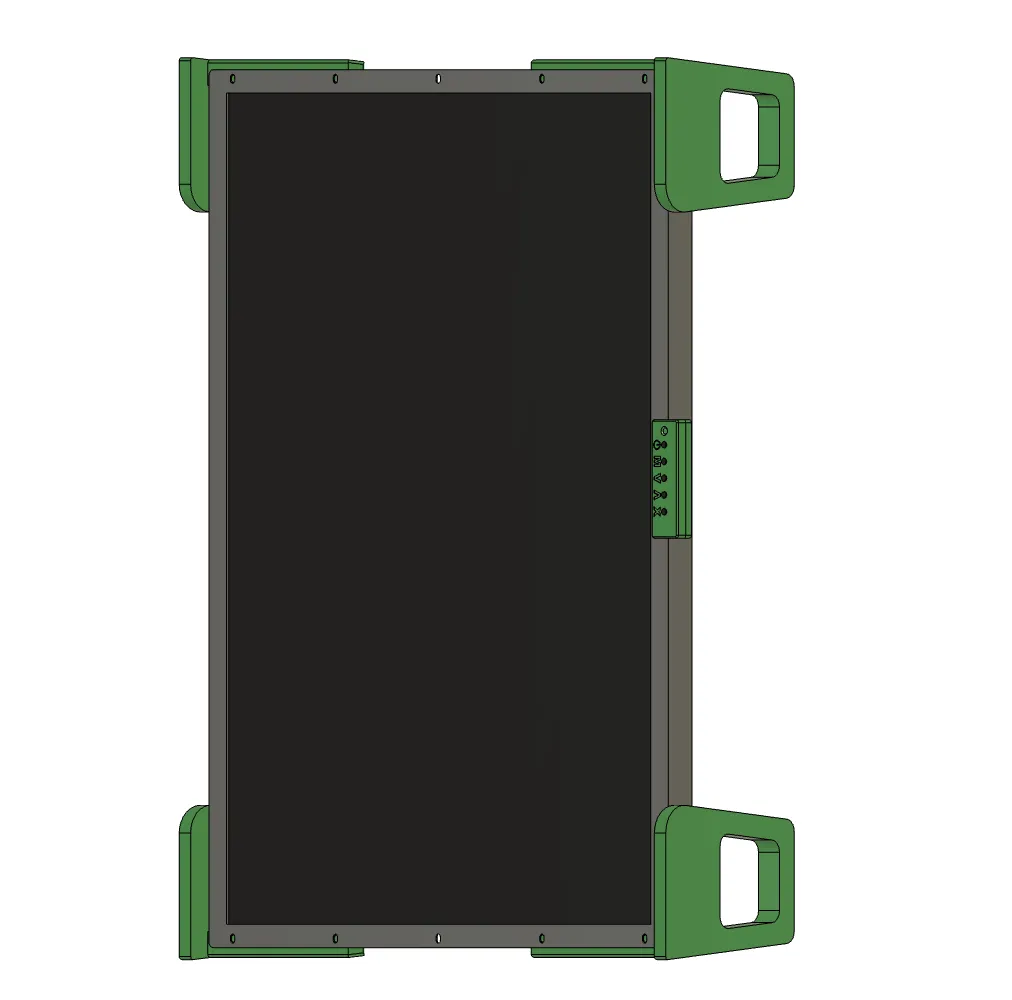

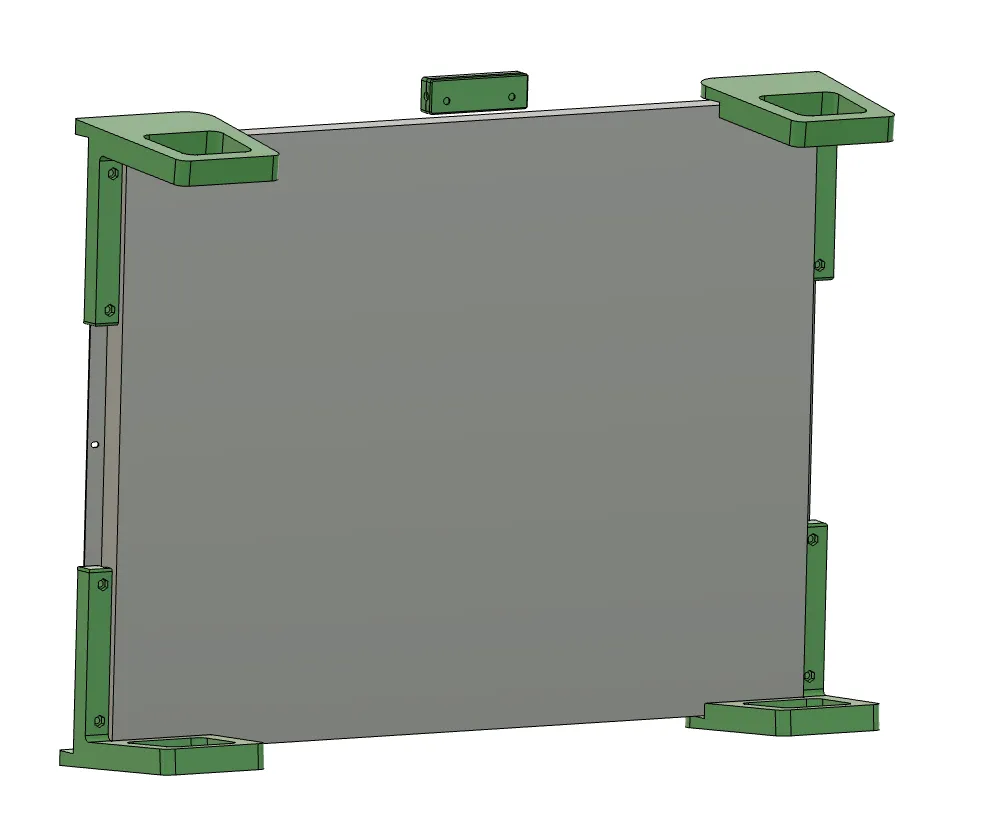

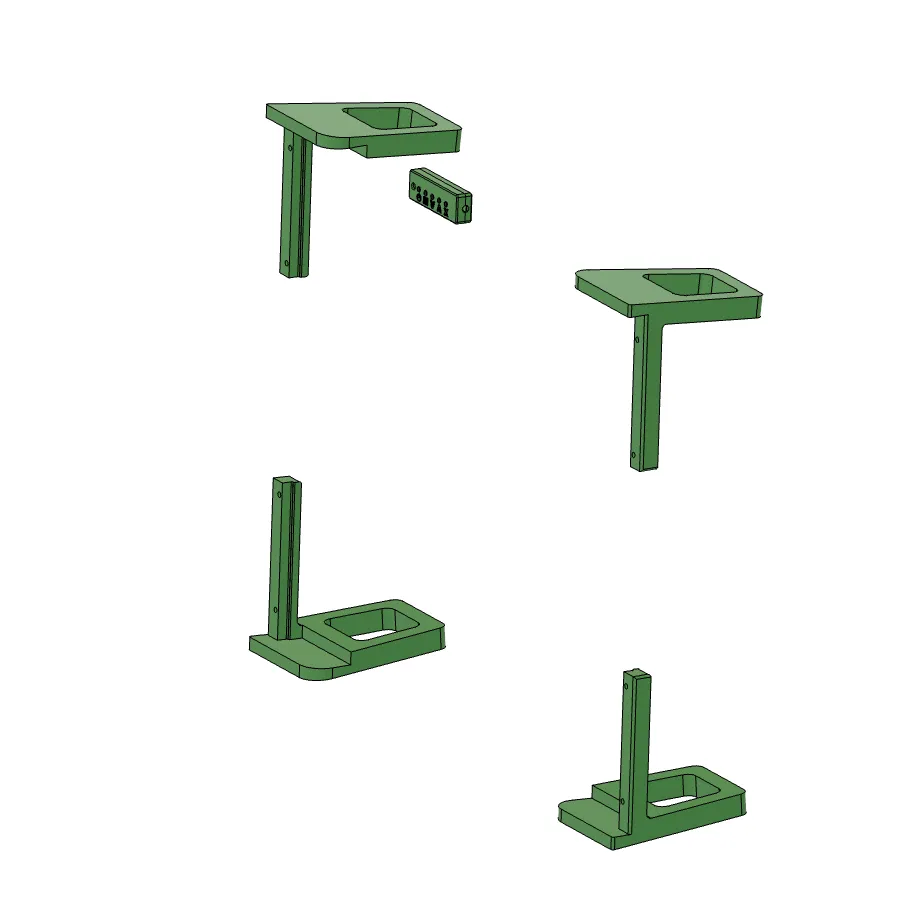

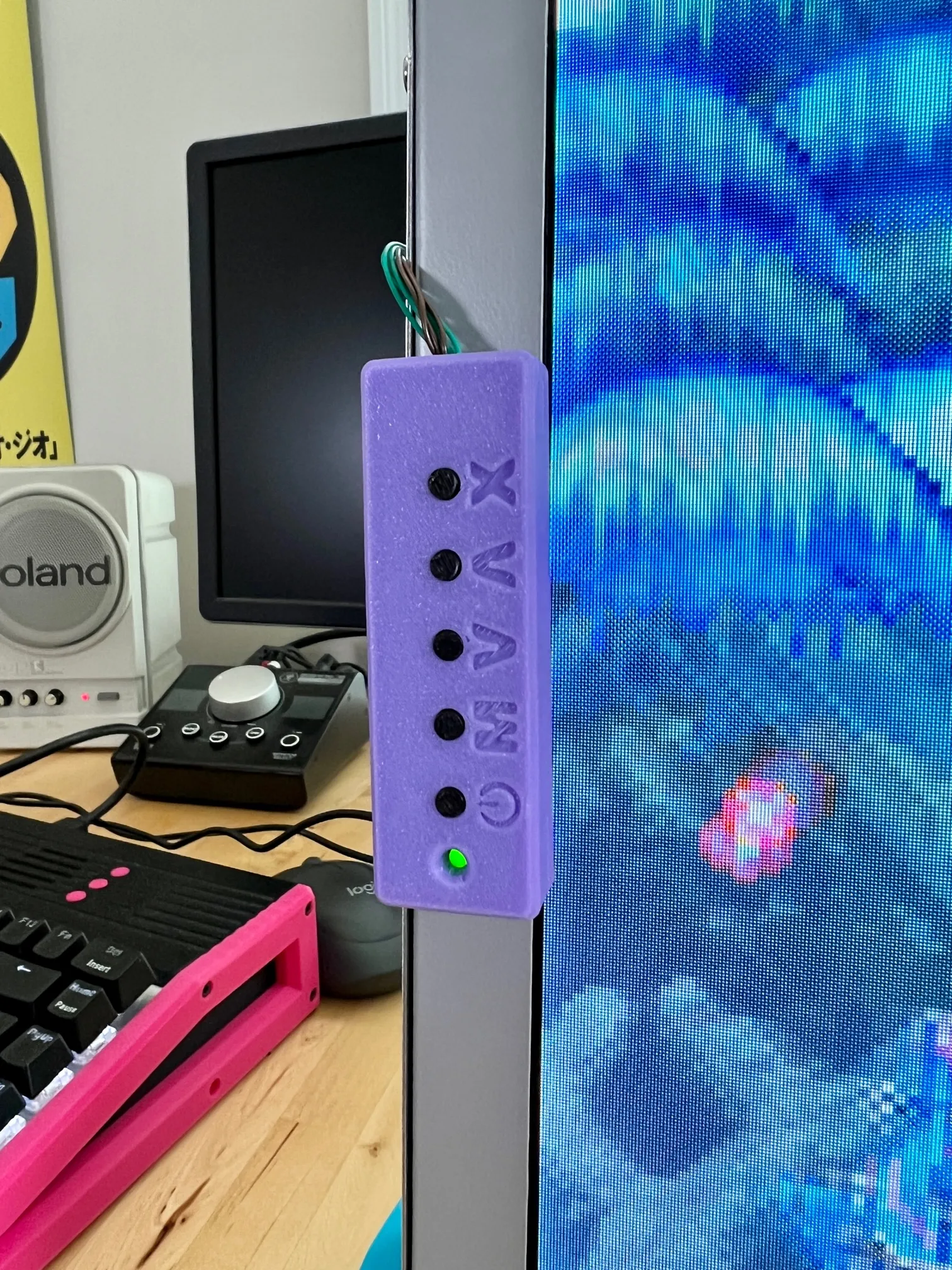

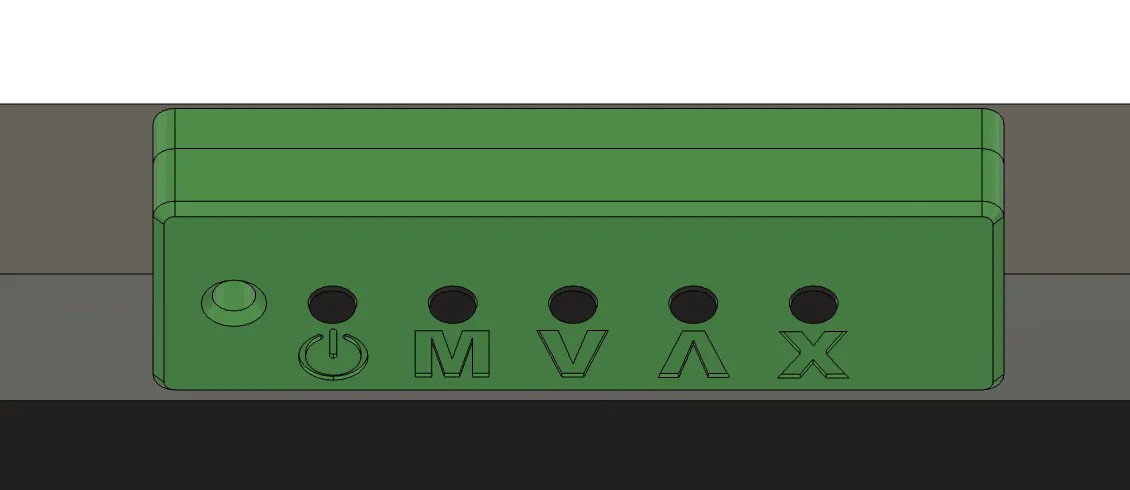

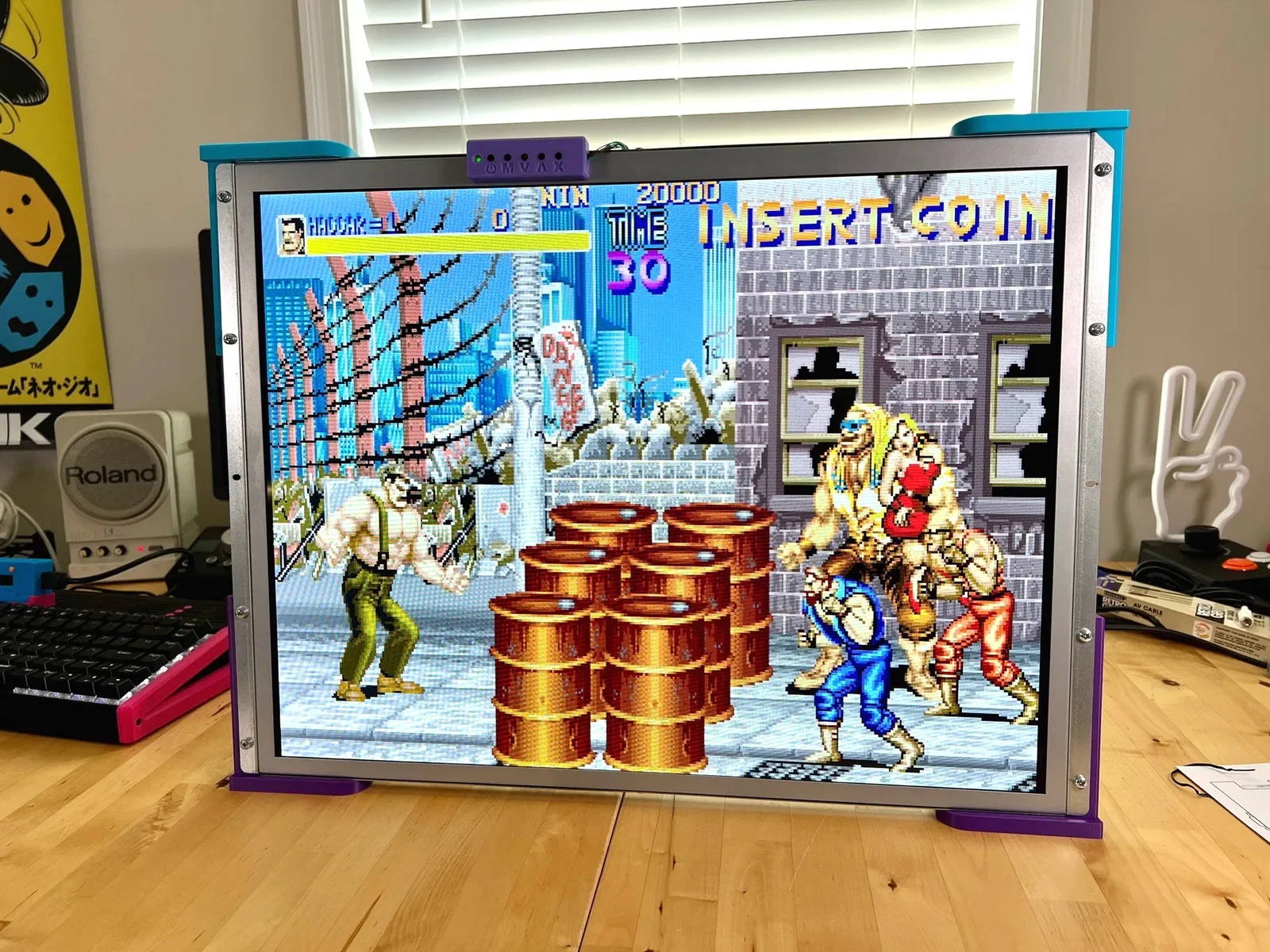

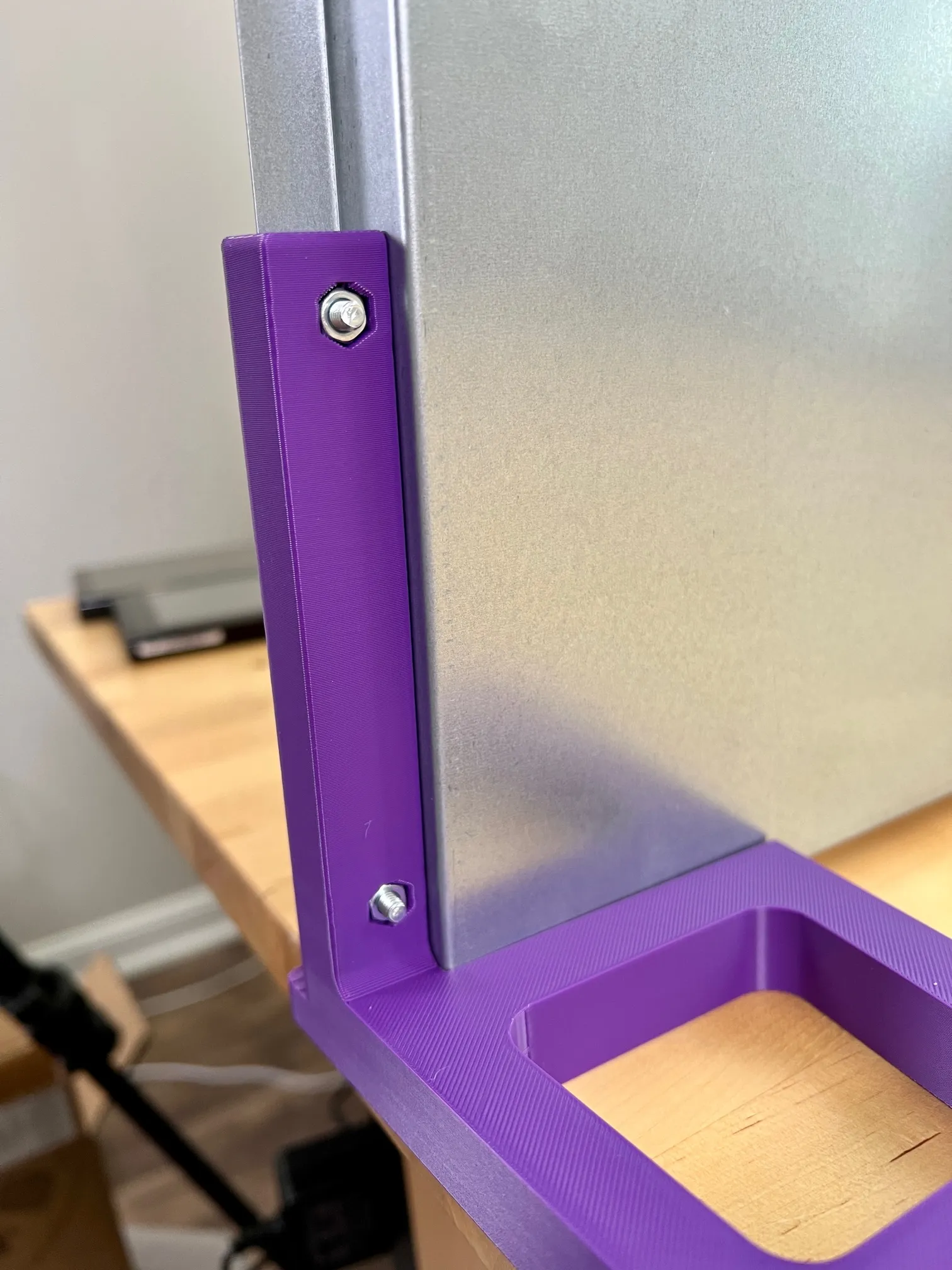

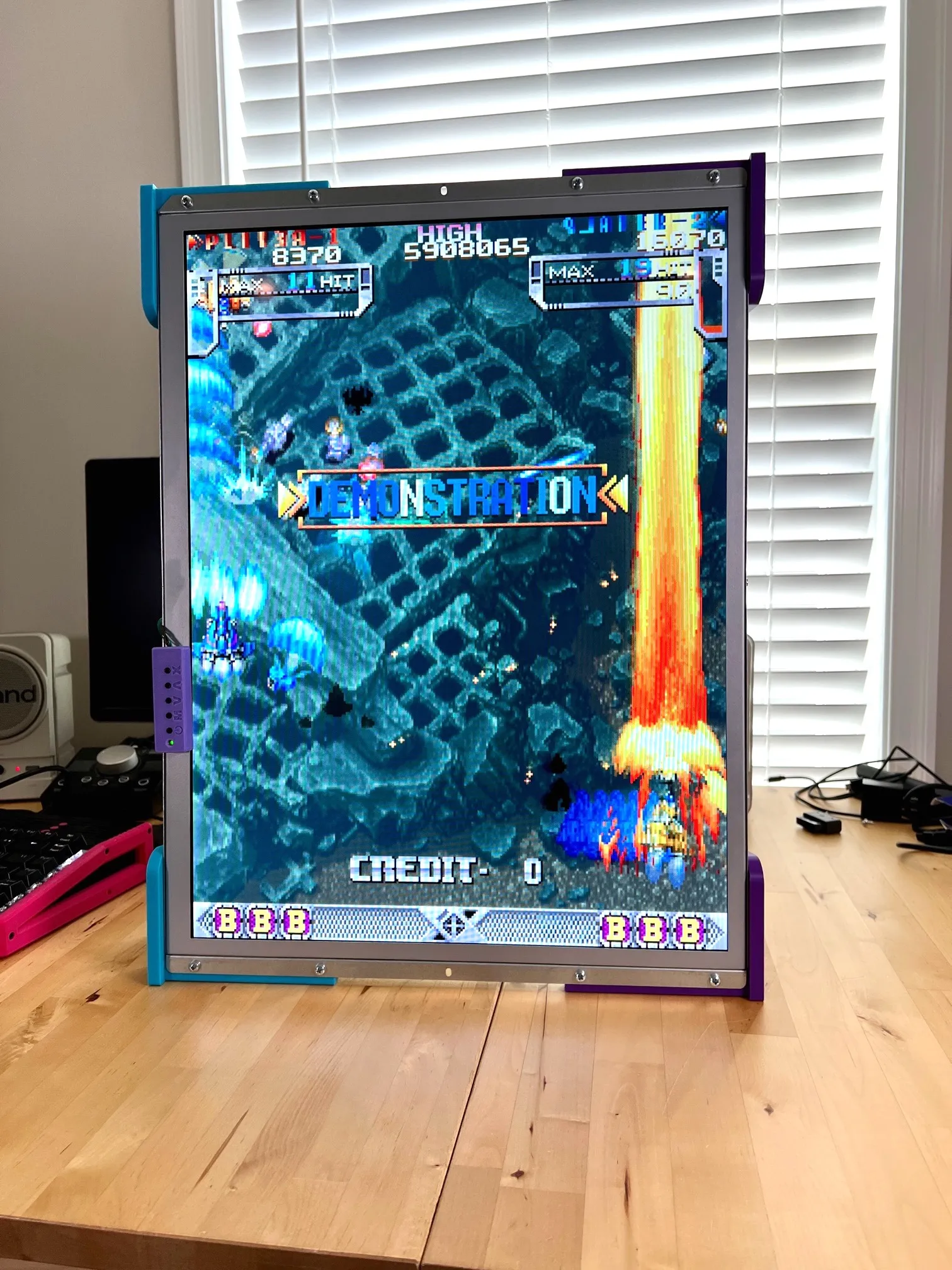

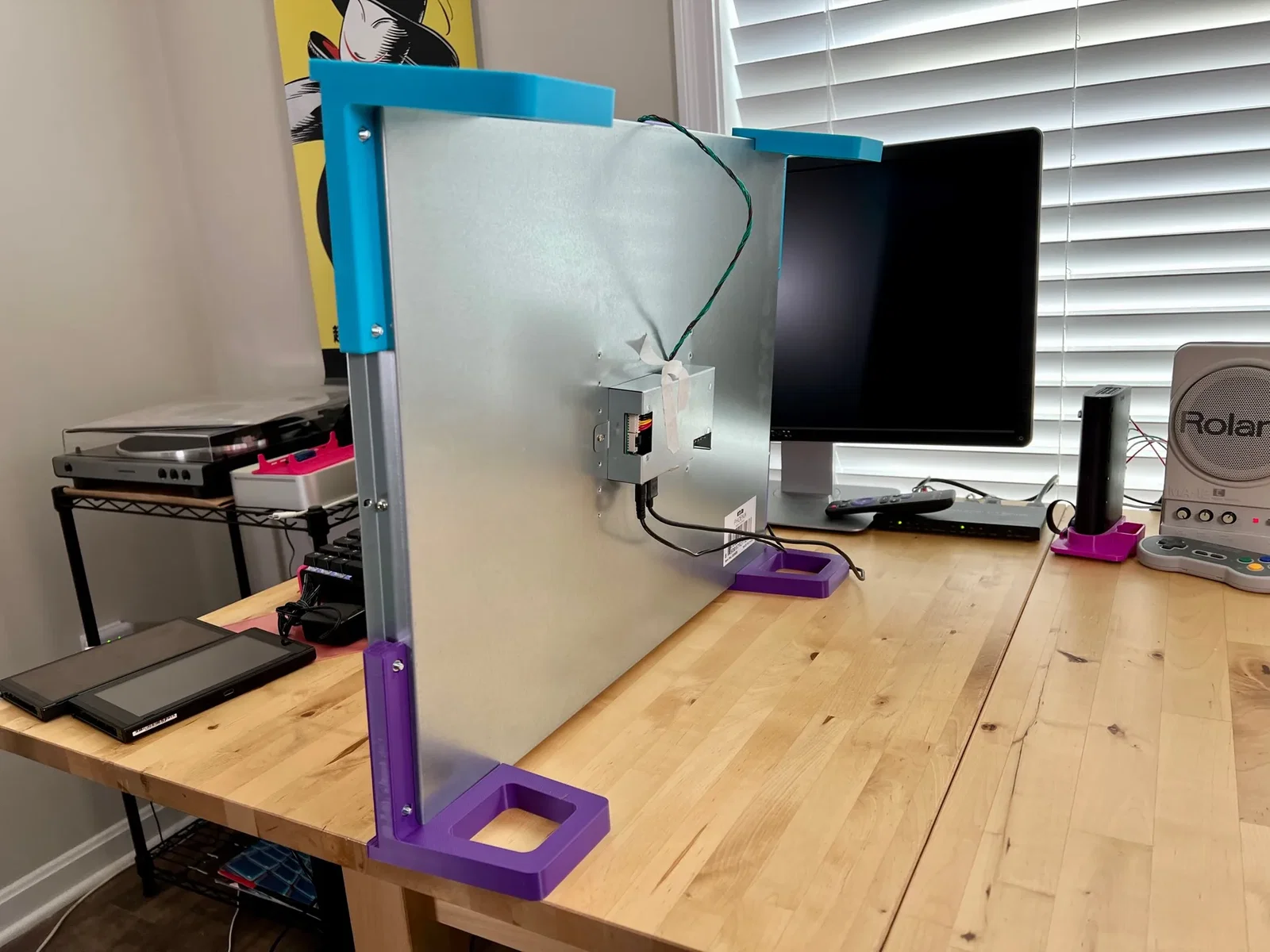

Tôi đã thiết kế những chân này cho màn hình arcade LCD Unico ULM26 26 inch. Màn hình này được thiết kế để đặt bên trong một tủ arcade. Tuy nhiên, nếu bạn muốn sử dụng nó trên bàn hoặc bàn làm việc, nó không có cách nào để tự hỗ trợ, vì vậy tôi đã thiết kế những chân đối xứng này cho nó. Tính năng: Góc nghiêng 5 độ để cải thiện góc nhìn và độ ổn định. Chân lớn, dày để có độ bền và chắc chắn. Vị trí màn hình đối xứng. Đặt màn hình ở bất kỳ bên nào - Ngang và dọc! Vỏ bảo vệ cho bảng điều khiển. Thiết kế khóa snap dễ dàng để bảo vệ và có các lỗ khoét ở phía sau cho một cặp nam châm. Có thể dễ dàng gắn vỏ ở bất kỳ đâu trên khung kim loại. Các lỗ khoét cho đai ốc giữ ở phía sau của chân. Không cần dụng cụ bổ sung ngoài một cái tua vít. Cài đặt in: Các chân được đánh dấu là Leg_left và Leg_right. In hai cái mỗi loại. Hai cái ở dưới và hai cái ở trên. In với bất kỳ chiều cao lớp nào (tôi sẽ dùng .28 hoặc .30) và 4 biên hoặc tường để có thêm độ bền. Không cần hỗ trợ. 20% độ đầy và PLA là hoàn toàn phù hợp cho những cái này. In case_bottom và case_top phẳng trên bàn in với chiều cao lớp .20 và 2 tường. Cũng tương tự cho nút bấm. Bạn sẽ cần in 5 nút bấm. Không cần hỗ trợ cho bất kỳ cái nào trong số này. Phần cứng bổ sung: Để hoàn thành việc lắp ráp, bạn sẽ cần phải đến cửa hàng phần cứng. Bạn sẽ cần: 8 x vít máy m4 x 20mm 8 x vòng đệm m4 8 x đai ốc m4 Đối với vỏ, bạn sẽ cần 2 x nam châm 5mm x 1mm. Như thế này: https://amzn.to/47GnQYx Chúng được nhấn vào đáy của vỏ và có thể được cố định bằng một chút keo siêu dính. Ngoài ra, bạn có thể sử dụng một số băng từ có mặt dán và áp dụng một mảnh vào mặt sau của vỏ. Dù bằng cách nào, bạn cũng có một vỏ có thể di chuyển quanh màn hình và chỉ bị giới hạn bởi độ dài của cáp. Lắp ráp: Chân đế rất dễ lắp đặt. Căn chỉnh chúng ở phía sau các tai/gắn của màn hình và trượt chúng vào vị trí. Đảm bảo chúng được ép chặt vào khung của màn hình. Đặt các đai ốc vào các lỗ giữ ở phía sau và lắp một vít m4 x 20 với đệm qua lỗ vào đai ốc và siết chặt lại. Làm tương tự cho tất cả các góc. Để lắp ráp vỏ, lật miếng trên cùng úp xuống và đặt tất cả 5 nút vít vào các lỗ. Đặt bảng điều khiển pcb lên trên và đảm bảo rằng cáp của nó được dẫn qua lỗ mở. Lưu ý: Bạn có thể cần phải chỉnh thẳng LED theo chiều dọc. Cái của tôi hơi cong một chút. Đặt miếng dưới cùng lên trên và ép xuống. Các khóa snap trên hai nửa vỏ nên kêu "click" vào vị trí để giữ mọi thứ chắc chắn. Kiểm tra để đảm bảo các nút di chuyển tự do và LED được căn chỉnh vào lỗ của nó. Thêm nam châm vào vỏ và dán nó ở bất cứ đâu bạn thích. Xin hãy xem xét tham gia Câu lạc bộ F3D của tôi để giúp hỗ trợ những gì tôi đang làm nếu bạn thích thiết kế này. Tôi có những mô hình độc quyền ở đó và còn nhiều hơn nữa đang trên đường đến. https://www.f3d.vn/profile/retrofrog Cảm ơn bạn! todd
