Vỏ Loa Art Deco

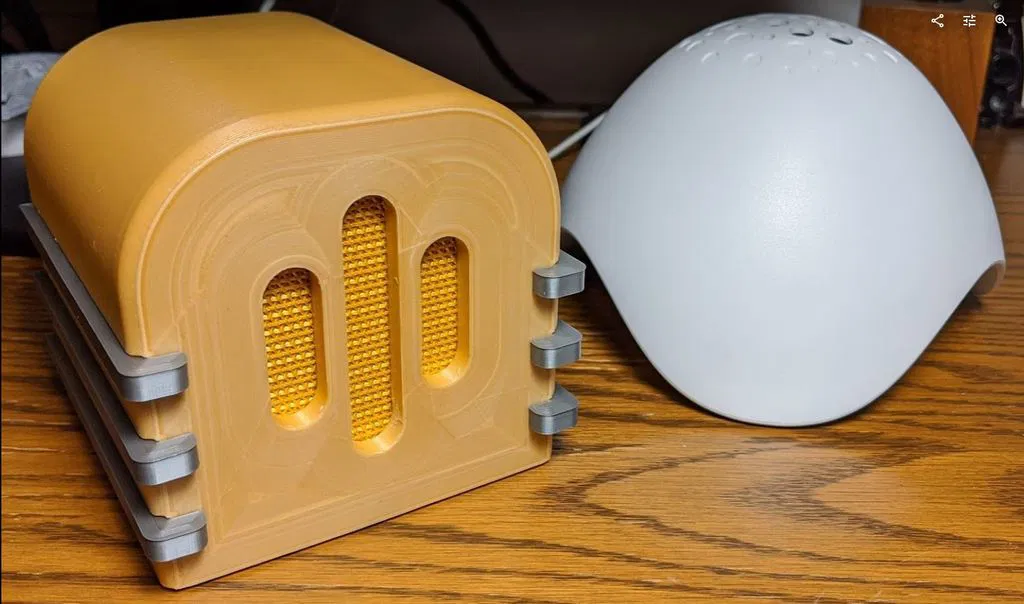

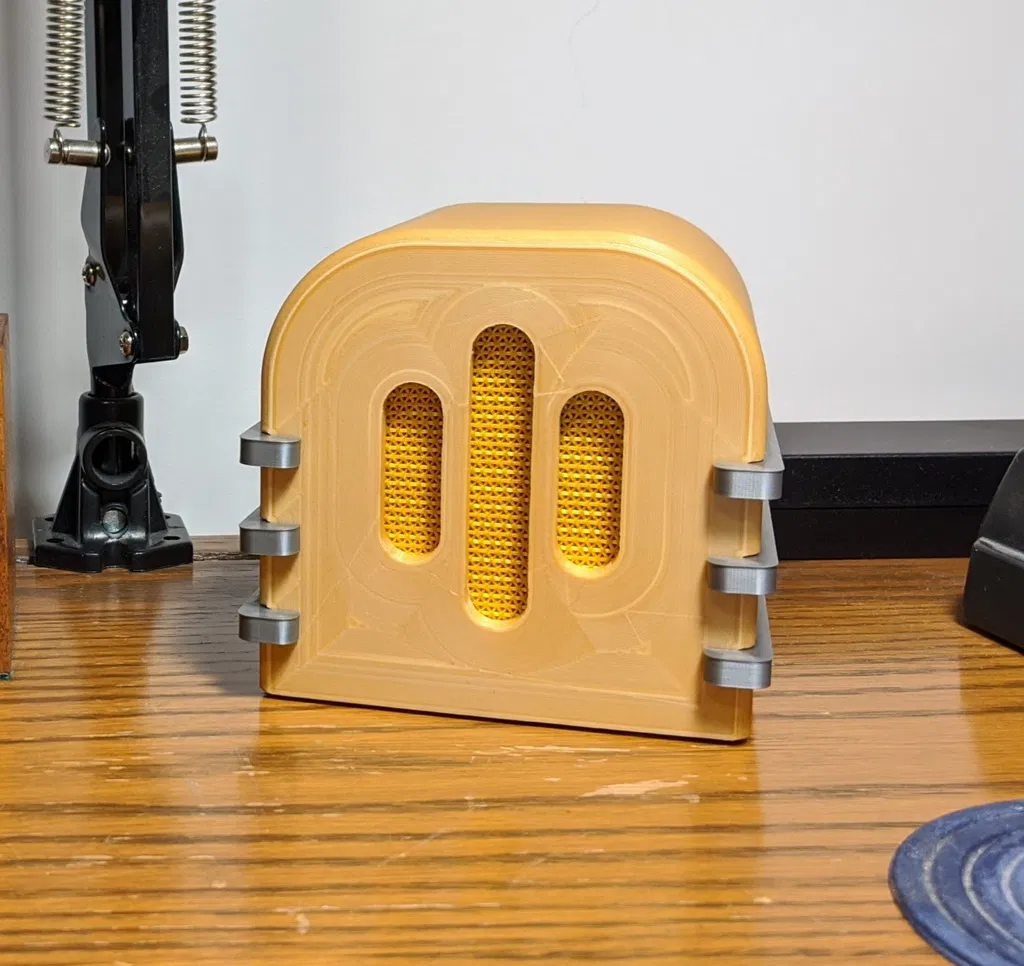

Đây là lần đầu tiên tôi cố gắng làm một thứ gì đó thực tế nhưng có một chút khía cạnh nghệ thuật. Tôi có chiếc loa Bluetooth swag này từ một hội nghị mà tôi không thích. Nó hoạt động tốt, nhưng nó có đèn nhấp nháy và có hình dạng giống cái pod ngớ ngẩn. Tôi muốn lấy các bộ phận điện tử ra khỏi nó và tạo một lớp vỏ "tinh tế" hơn cho nó. Thời kỳ của radio kiểu art deco là nguồn cảm hứng cho thiết kế. Đây là kết quả. Tuyên bố miễn trừ trách nhiệm: Tôi không phải là nhà thiết kế, nghệ sĩ chuyên nghiệp hay bất cứ thứ gì tương tự. Kỹ năng CAD của tôi là tự học và tôi có rất nhiều ý tưởng và nguồn cảm hứng (ai mà không có?). Tôi nghĩ tôi sẽ chia sẻ kết quả với cộng đồng phòng trường hợp ai đó thích nó và muốn in nó. Ý kiến đóng góp mang tính xây dựng đều được hoan nghênh!

Cài đặt in

Thương hiệu máy in:

Prusa

Máy in:

I3 MK3S

Độ phân giải:

0.20

Ruột:

15-25% (?)

Sợi nhựa: Various PLA PLA Sợi gỗ, vàng, bạc

Ghi chú:

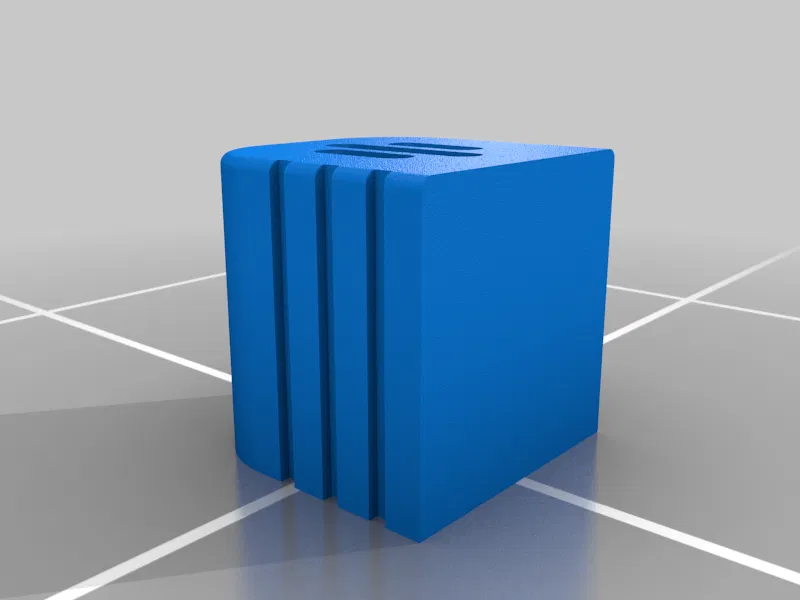

In "SpeakerBody" và "BackCover" úp xuống. Không cần hỗ trợ. Tôi đã sử dụng mẫu ruột đồng tâm bên trong vì mặt trên mâm in sẽ lộ ra. Tôi đã sử dụng sợi PLA sợi gỗ cho "SpeakerBody".

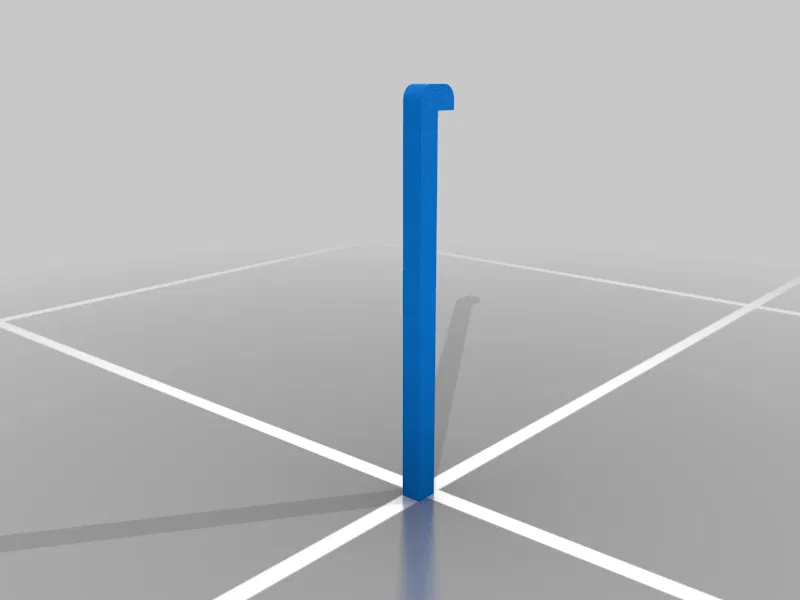

Bạn sẽ cần in số lượng 6 "SilverBar". Những thanh này sẽ được dán vào vị trí. Bạn có thể cần cắt bỏ phần chân voi của chúng để chúng nằm phẳng trong các rãnh của "SpeakerBody". Tôi đã sử dụng PLA bạc cho các thanh này.

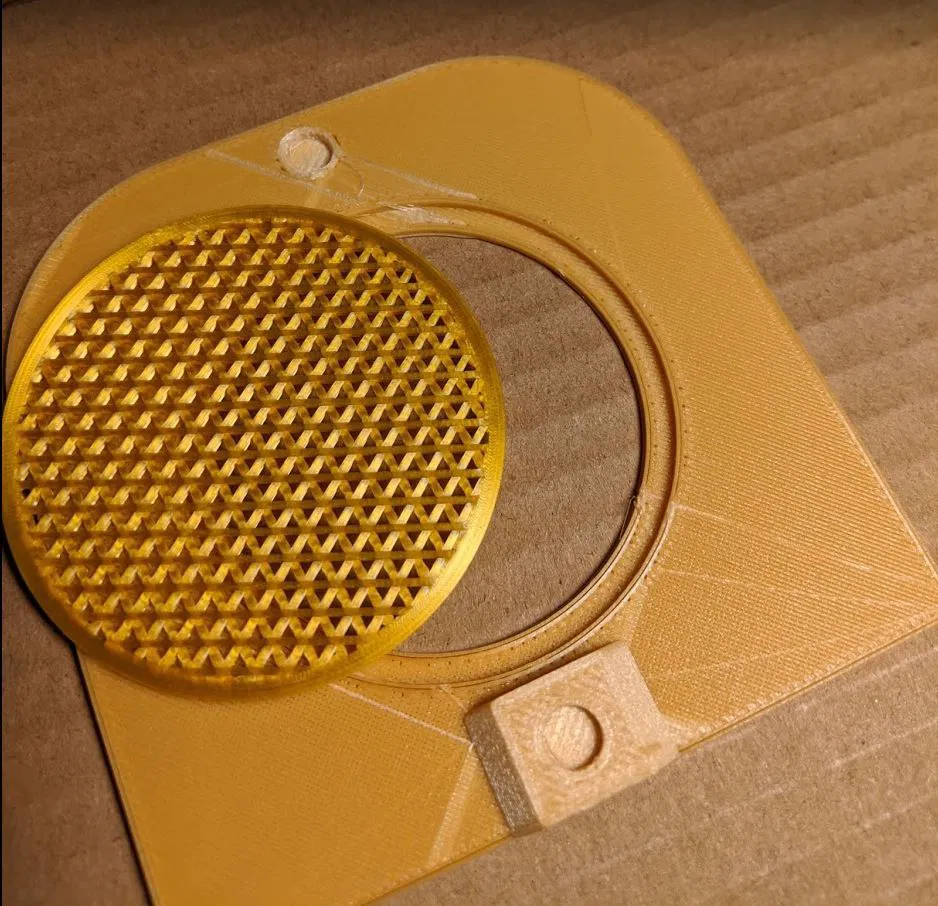

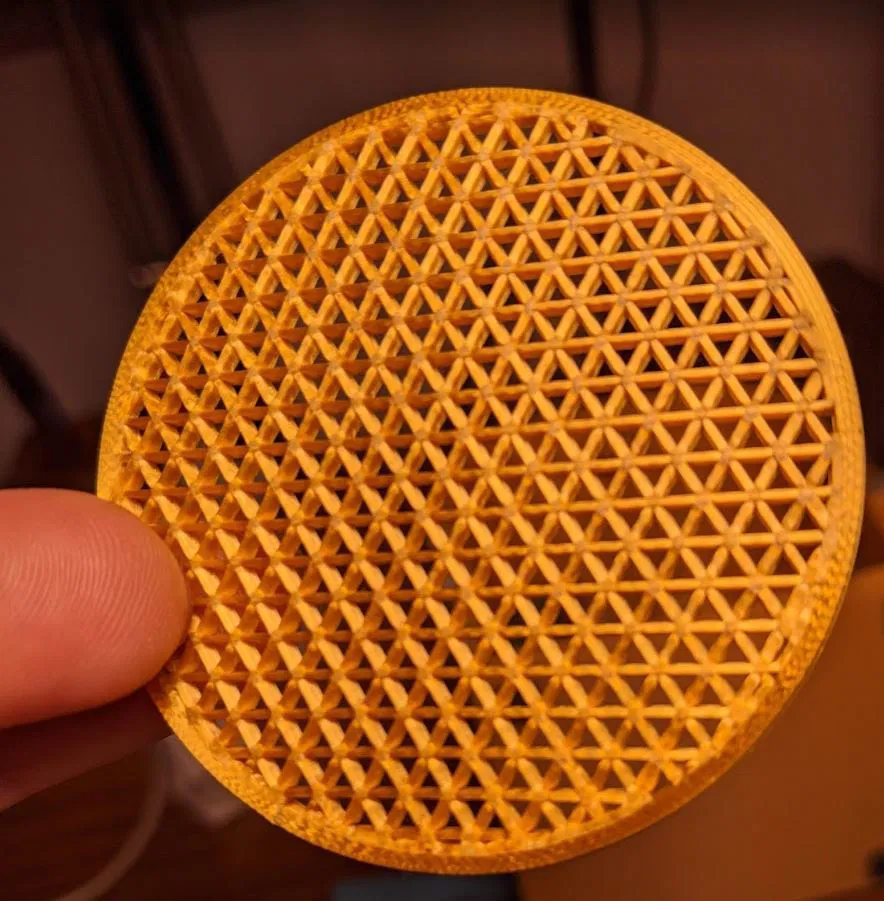

Đối với "FrontMesh" và "BackCoverGrill", tôi chỉ cần cài đặt trong phần mềm cắt lớp của mình là không có lớp trên hoặc dưới, 2 lớp chu vi và ruột tam giác. Tôi đã sử dụng 75% cho "FrontMesh" và 50% cho "BackCoverGrill". Tôi đã sử dụng sợi PLA vàng lấp lánh cho các bộ phận này.

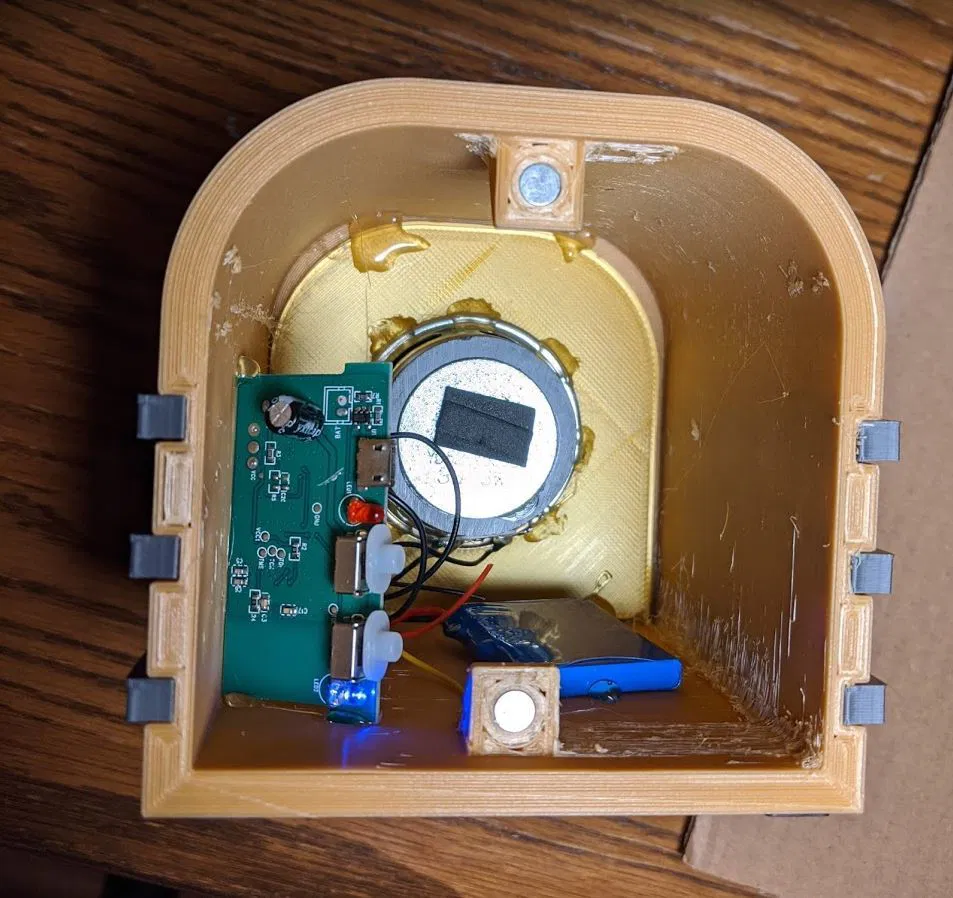

"SpeakerMount" được thiết kế để giữ một loa đường kính 2 inch mà tôi đã lấy từ Loa BT gốc. Nó được giữ bằng keo nóng và nằm phía sau "FrontMesh".

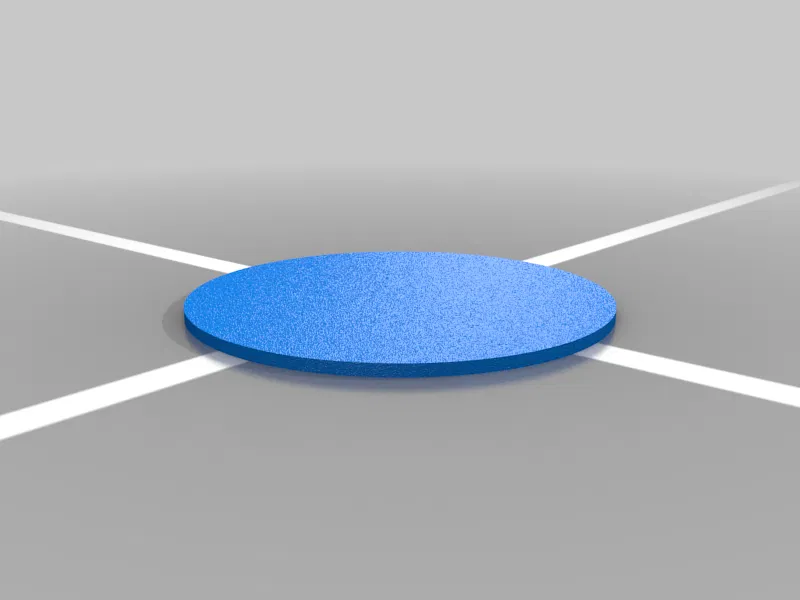

Nam châm có đường kính khoảng 0,250" và dày 0,070". Đây là những gì tôi có sẵn. Chúng được dán bằng keo CA.

Bạn sẽ nhận thấy các giá đỡ nam châm trên thân loa không nằm trên cùng một mặt phẳng. Đây là một sai lầm. Tôi đã khắc phục nó trên nắp sau vì tôi đã in thân loa (12 giờ) và không muốn làm lại.

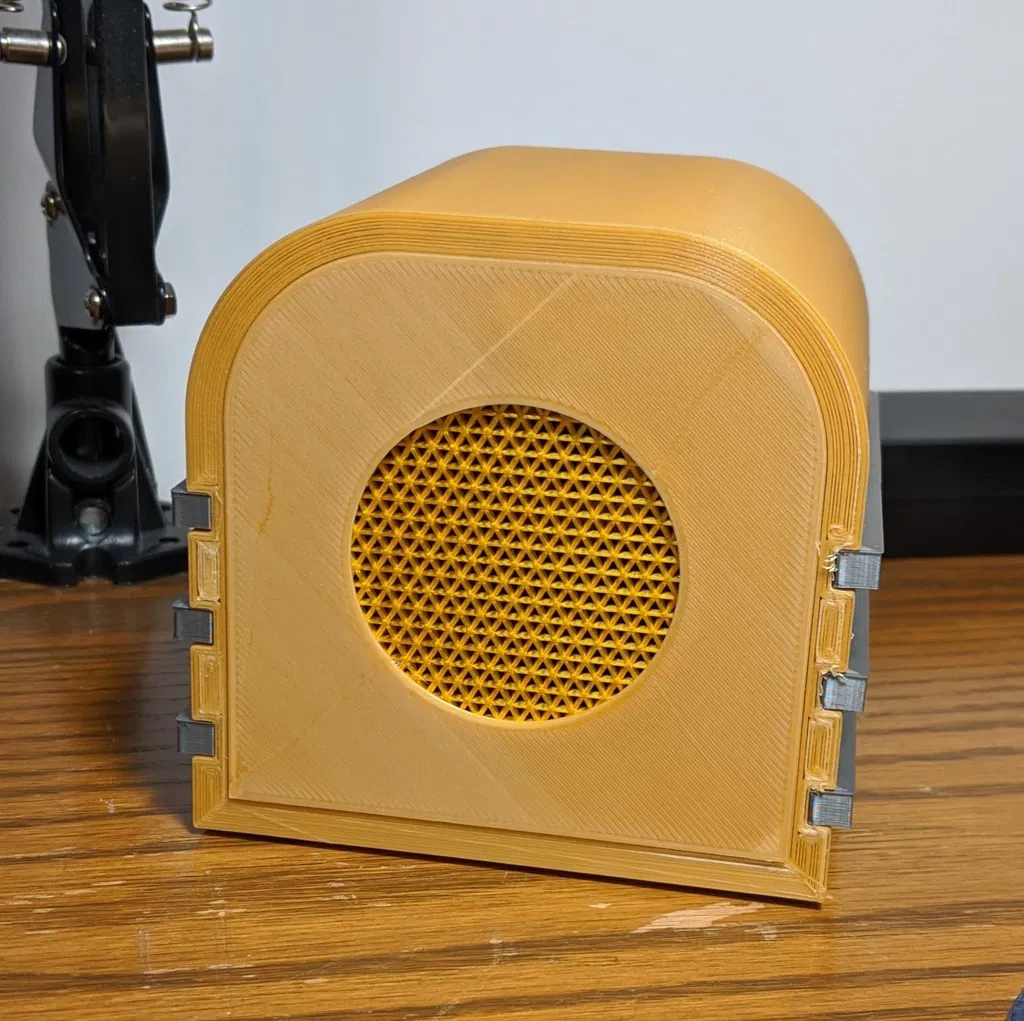

Lỗ thông hơi ở nắp sau là cần thiết nếu không âm trầm sẽ không thoát ra ngoài. Nghe còn hay hơn nữa khi không có nắp sau. Bạn có thể bỏ qua nắp sau để đơn giản hóa mọi thứ.
