Vỏ lắp trong WeatherDuino AQMIII Plantower PMS7003
Vỏ 2 phần lắp trong cho WeatherDuino AQMIII với cảm biến bụi Plantower PMS7003, cảm biến Co2 MH-Z19 và màn hình OLED. Mẫu thử nghiệm này dễ lắp ráp, chỉ cần in và gắn các bộ phận lại với nhau. Thích hợp cho người dùng DIY muốn tự chế tạo thiết bị theo dõi chất lượng không khí.
Mô tả
Đây là vỏ 2 phần lắp trong cho WeatherDuino Air Quality Monitor III với Plantower PMS7003 để đo hạt, MH-Z19 để đo Co2 và màn hình OLED 1.3 inch.
Bạn có thể tìm thông tin về WeaaterDuino tại đây: https://www.meteocercal.info/forum/Thread-Air-Quality-Monitor-III-Overview

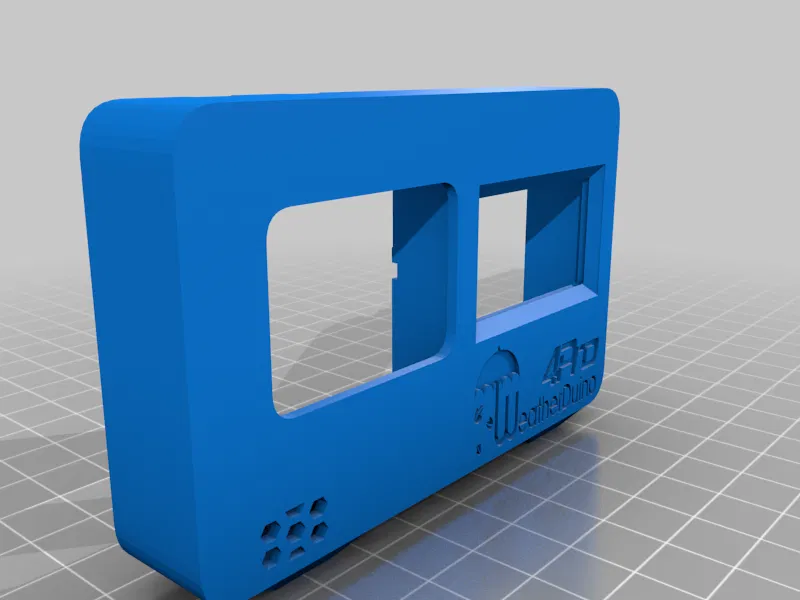

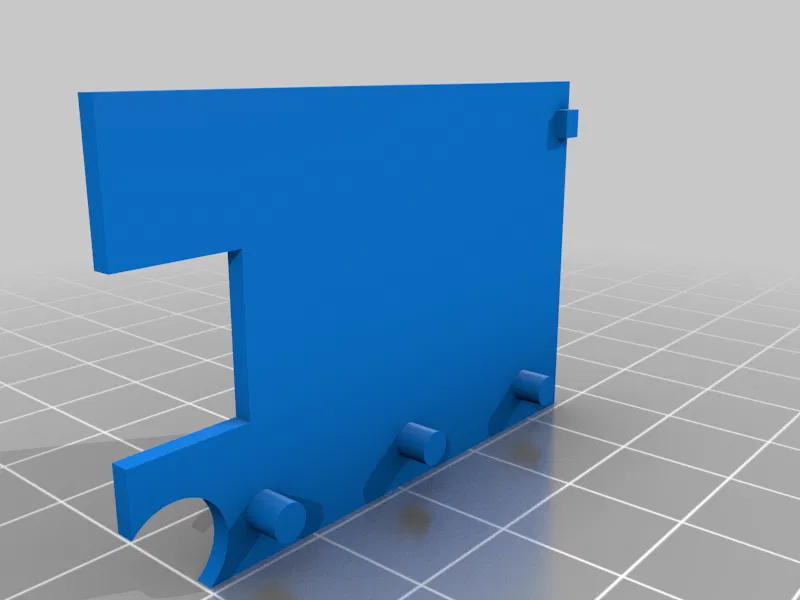

PMS7003 được lắp vào nửa trước của vỏ và được che lại bằng nửa vỏ.
Màn hình OLED chỉ cần cắm vào là vừa khít.
Tôi đã sử dụng màn hình Oled này: https://www.amazon.de/gp/product/B078J78R45/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

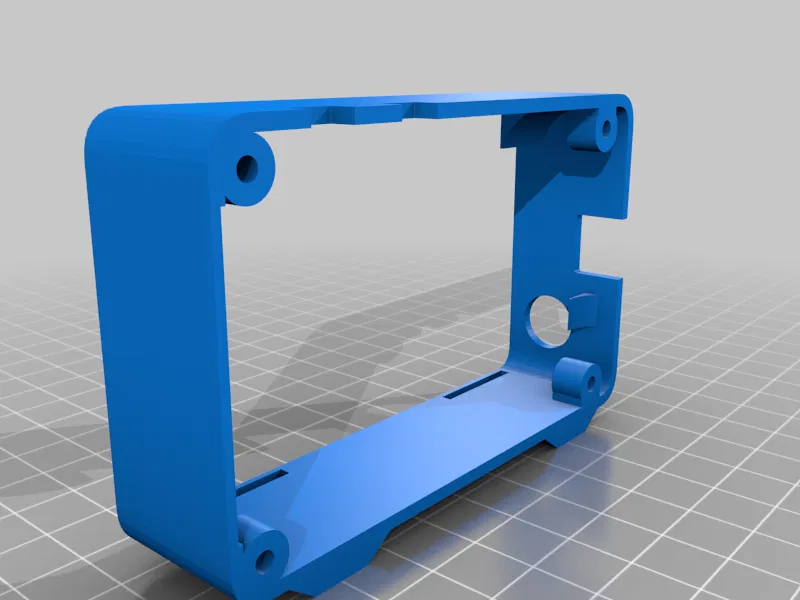

Mạch AQM được gắn giữa hai nửa vỏ bằng 4 vít M3x10.

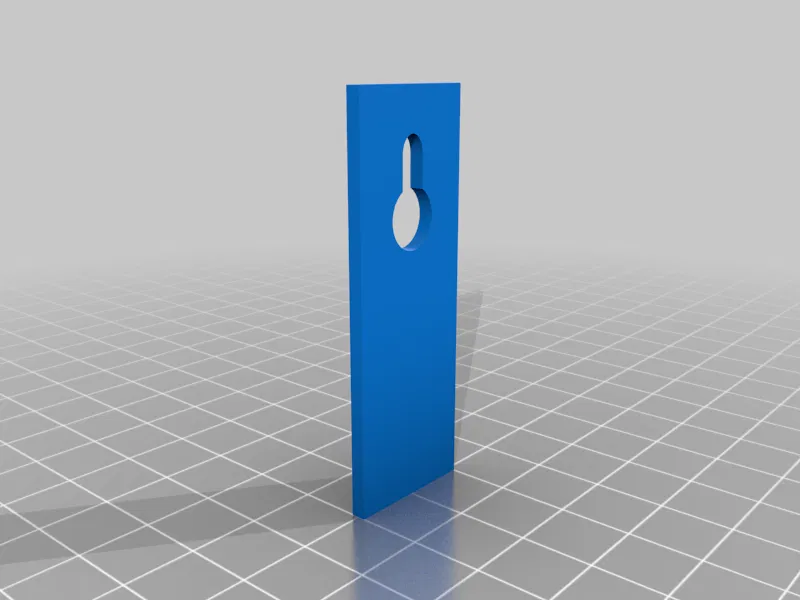

Vỏ này là một mẫu thử nghiệm chức năng, tôi sẽ tự sử dụng vỏ ngoài trời nên tôi chưa thử giá treo tường. Tôi để vỏ này ở trạng thái đang phát triển, vui lòng để lại ấn tượng, mẹo hoặc gợi ý của bạn về những thay đổi cần thực hiện.
Kết nối nguồn có thể tìm thấy tại đây: https://www.amazon.de/gp/product/B0975TSZRV/ref=ppx_yo_dt_b_asin_title_o06_s00?ie=UTF8&psc=1
Print Settings
Printer:
Tenlog TL-D3 Pro
Rafts:
No
Supports:
No
Resolution:
150
Infill:
60%
Filament:
Black
How I Designed This
Category: DIY
