Ống dẫn quạt kép cho Nvidia Tesla Pascal (P100, P40) 40mm

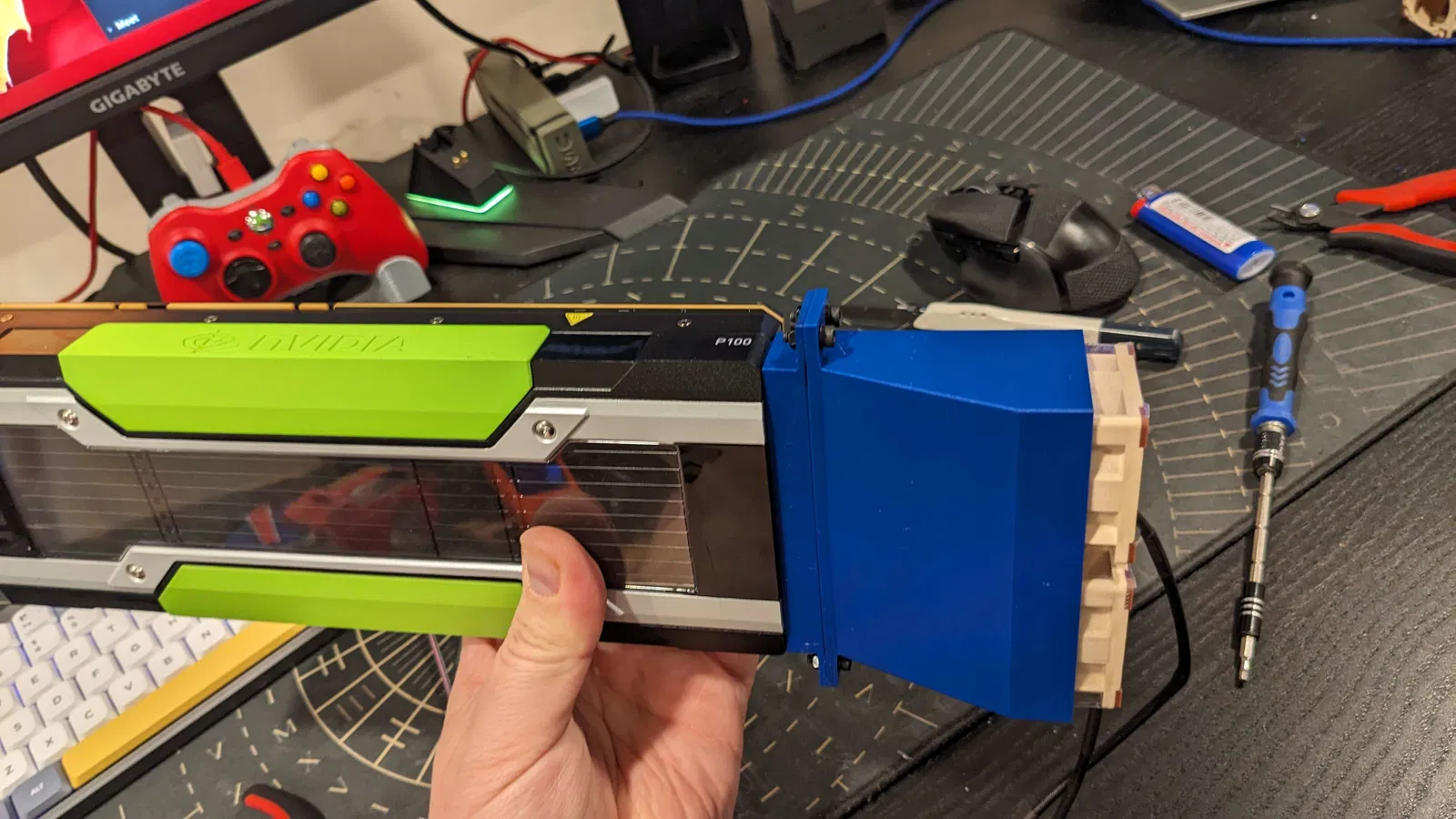

Ống dẫn quạt vừa vặn với Nvidia Tesla Pascal-generation P100 và có thể là P40. Có thể còn nhiều hơn nữa! Tôi không chắc. Tôi không sở hữu bất kỳ cái nào khác.

Tôi không giỏi máy tính. Hoặc mô hình 3D. Nếu cái này chưa hoàn hảo, tôi xin lỗi, xin hãy chỉ cho tôi cách sử dụng phần mềm CAD tốt.

Những GPU trung tâm dữ liệu cũ này khá tốt cho các máy AI tự chế, nhưng chúng được làm mát thụ động và dựa vào quạt của khung máy chủ của bạn để luồng khí. Tôi muốn đặt chúng vào một vỏ PC bình thường tôi có sẵn, vì vậy tôi cần thêm hệ thống làm mát chủ động. Tôi không tìm thấy thứ gì đáp ứng được mọi yêu cầu nên tôi đã tự chế tạo.

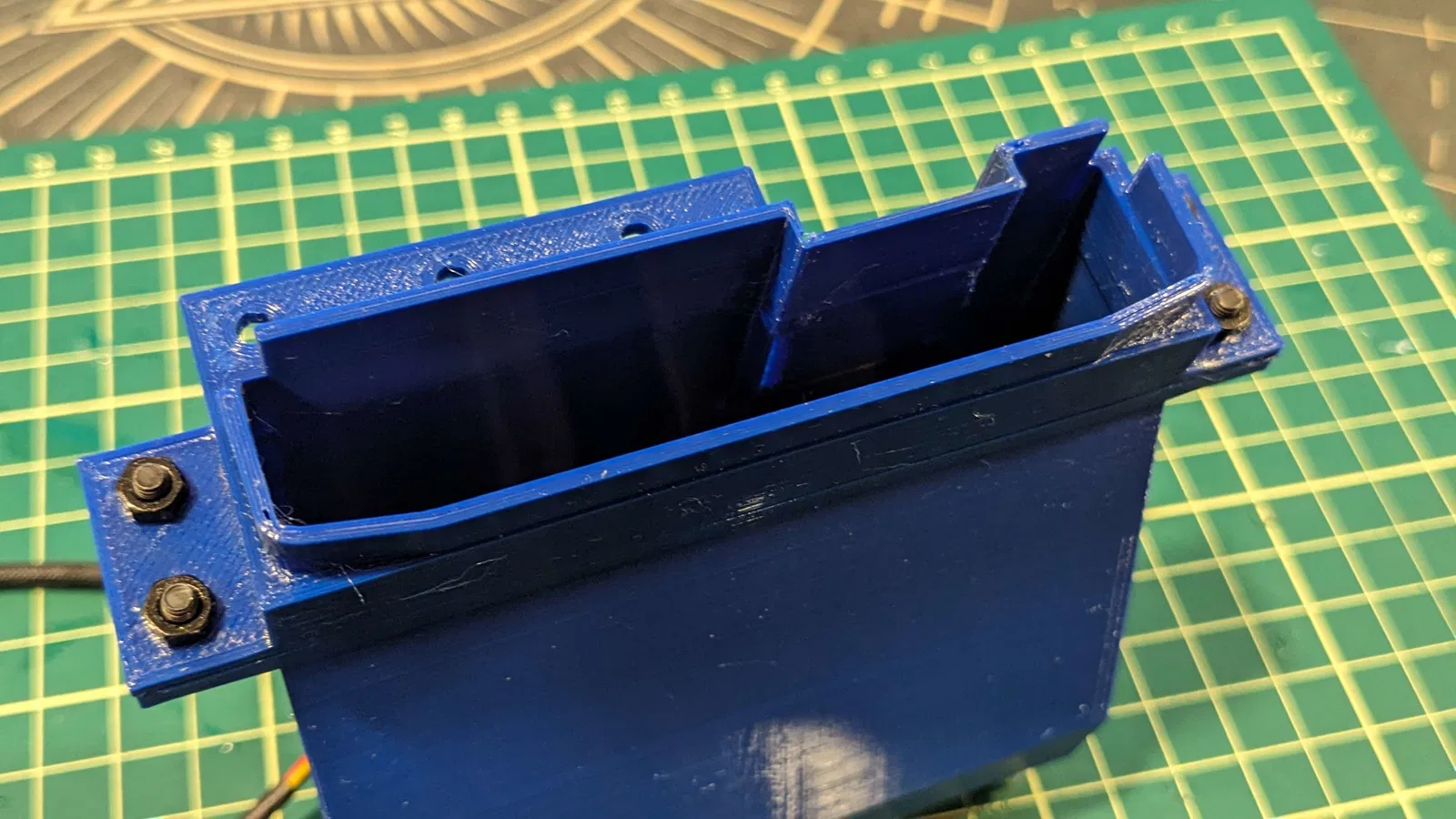

Được in thành hai phần để dễ dàng in và lắp ráp, nhưng bạn có thể gộp hai phần lại. Hai phần được cố định với nhau bằng bốn bu lông cỡ M3, tôi đã sử dụng M3x10mm. Giá đỡ được gắn vào GPU thông qua ba bu lông M3, tôi đã sử dụng M3x6mm. Các P100, ít nhất là những cái tôi có, đi kèm với một giá đỡ đã được gắn vào các lỗ đó nhưng các vít vặn tay hơi quá ngắn cho nhựa chắc chắn.

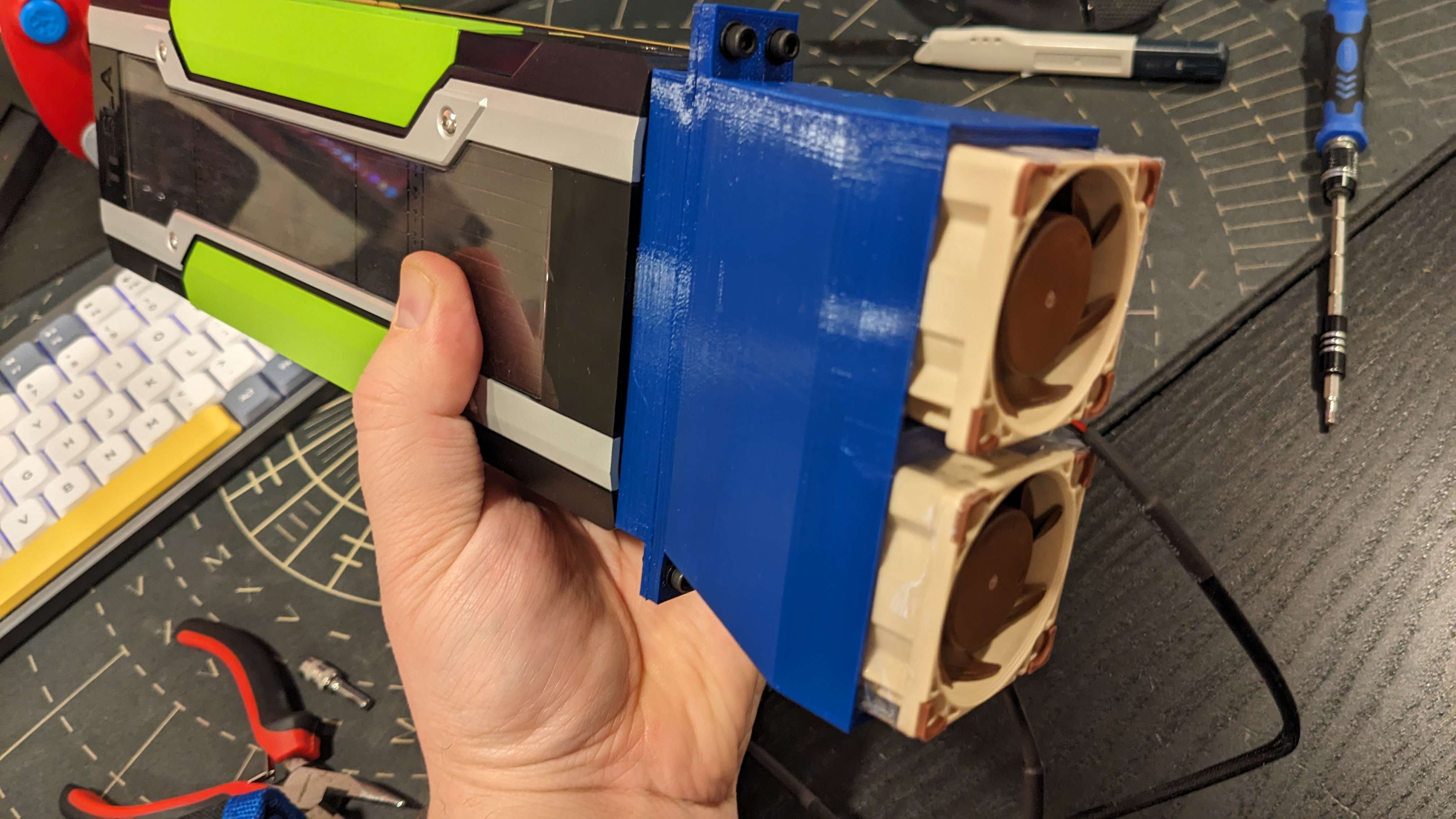

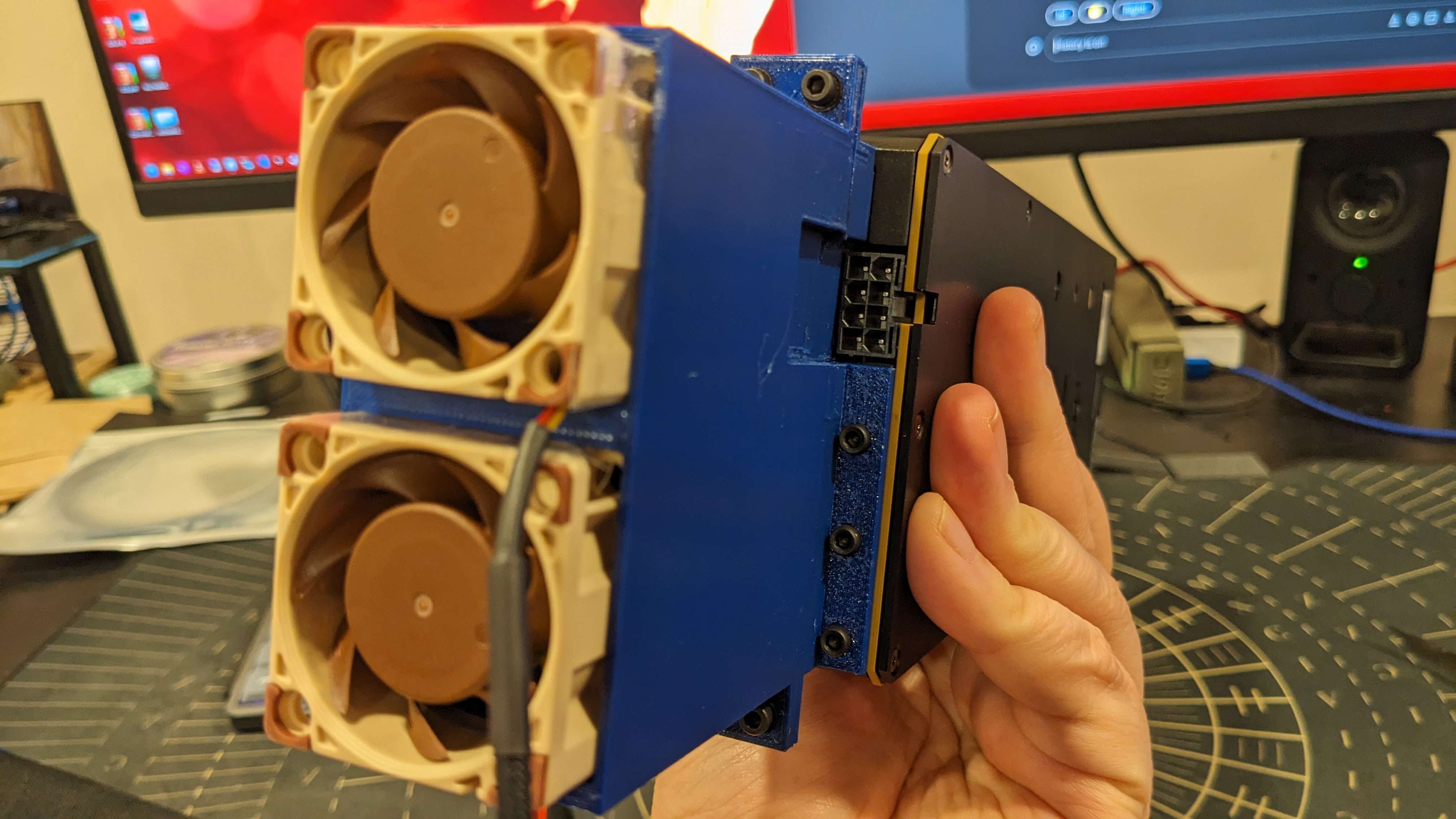

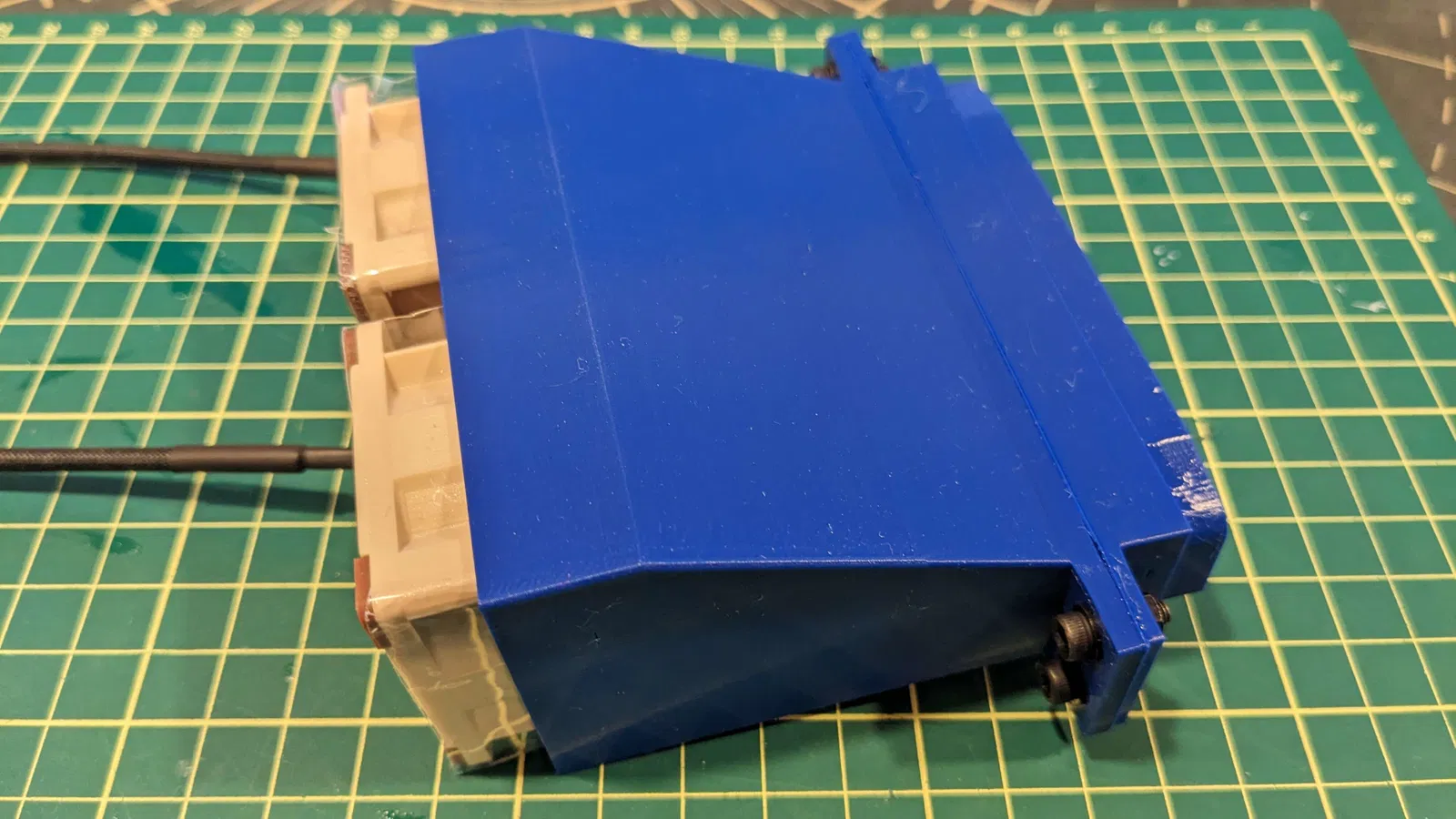

Tôi đã sử dụng 2 quạt thổi Noctua 40x40x20 cho việc này. Dung sai trên máy in của tôi không hoàn toàn chính xác nên tôi đã quấn các cạnh của quạt bằng một ít băng dính để chúng vừa khít. Bạn có thể cần hoặc không cần điều đó tùy thuộc vào máy in và quạt của bạn. Tôi có thể báo cáo lại với các số liệu nhiệt độ và điểm chuẩn sau nếu mọi người quan tâm, tôi vừa mới lắp ráp xong và chưa thử nghiệm kỹ lưỡng các thẻ này.

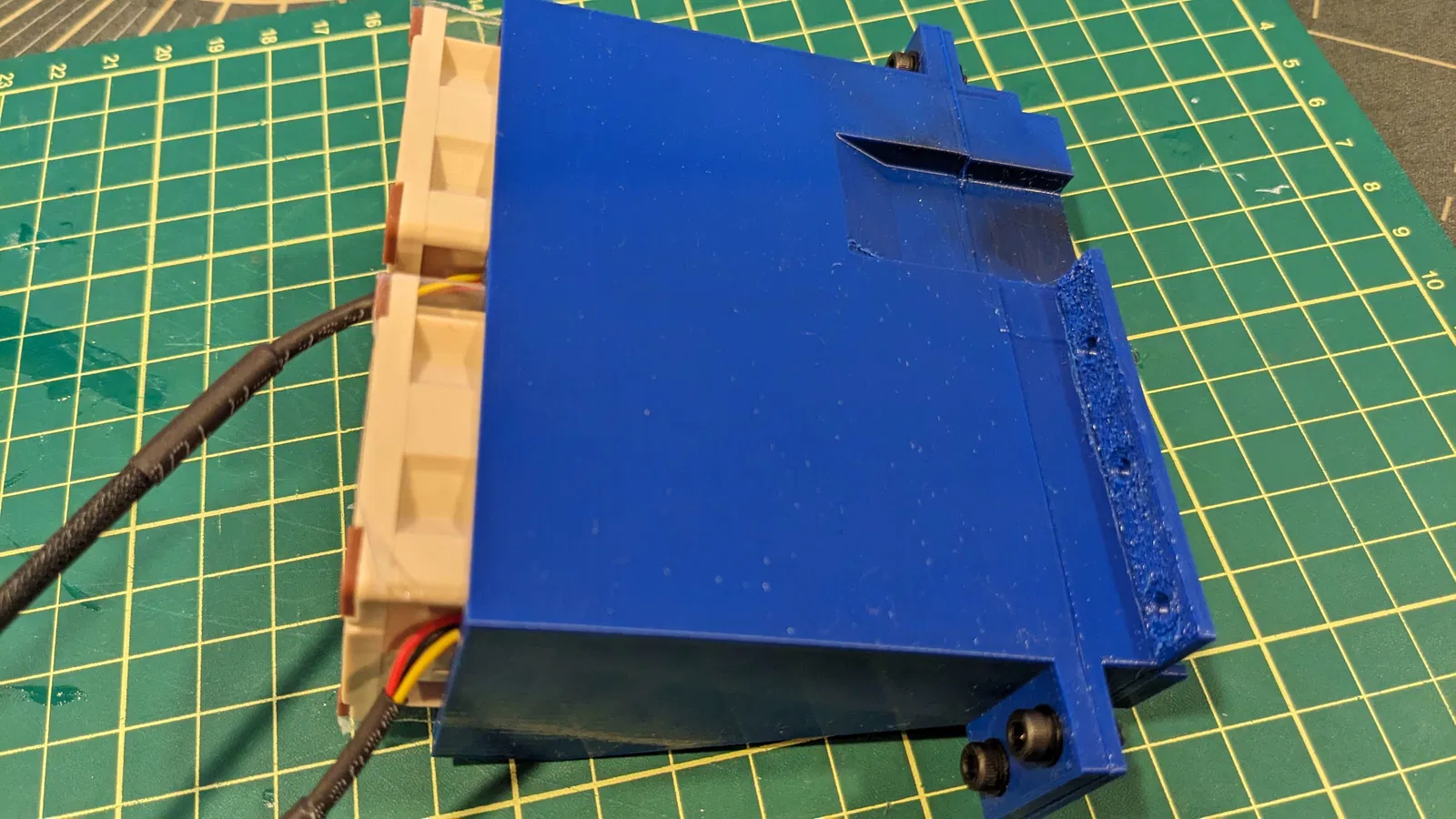

In trên i3 MK3s+ và Mini+, chiều cao lớp .15mm, vòi phun .40mm. Giá đỡ cần một số bộ phận hỗ trợ cho phần có 3 lỗ vít, hãy xem hình ảnh và in theo hướng sao cho bộ phận hỗ trợ ở bên “ngoài” và không hướng vào GPU - như vậy bạn sẽ có một mặt phẳng mịn để khớp với các lỗ vít của thẻ.

Ngoài ra, sợi nhựa tôi đã sử dụng bị ướt nên xin lỗi vì những bong bóng và sợi nhựa trong một số hình ảnh.

Hãy tự do sửa đổi với sự ghi nhận. Có lẽ bạn chỉ muốn một quạt? Có lẽ bạn muốn một quạt lớn hơn? Có lẽ tôi thực sự tệ trong việc này và bạn muốn làm tốt hơn?
