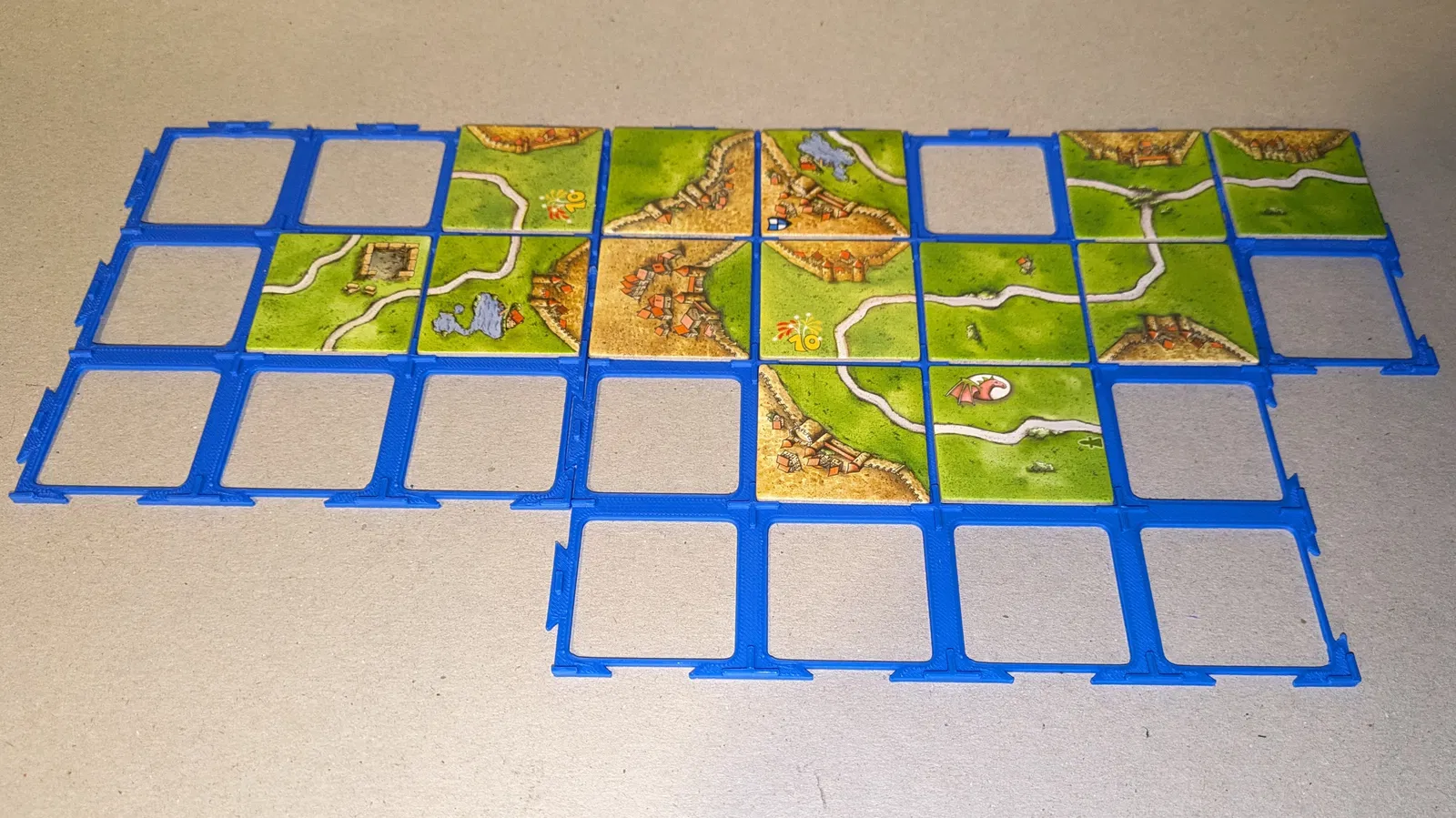

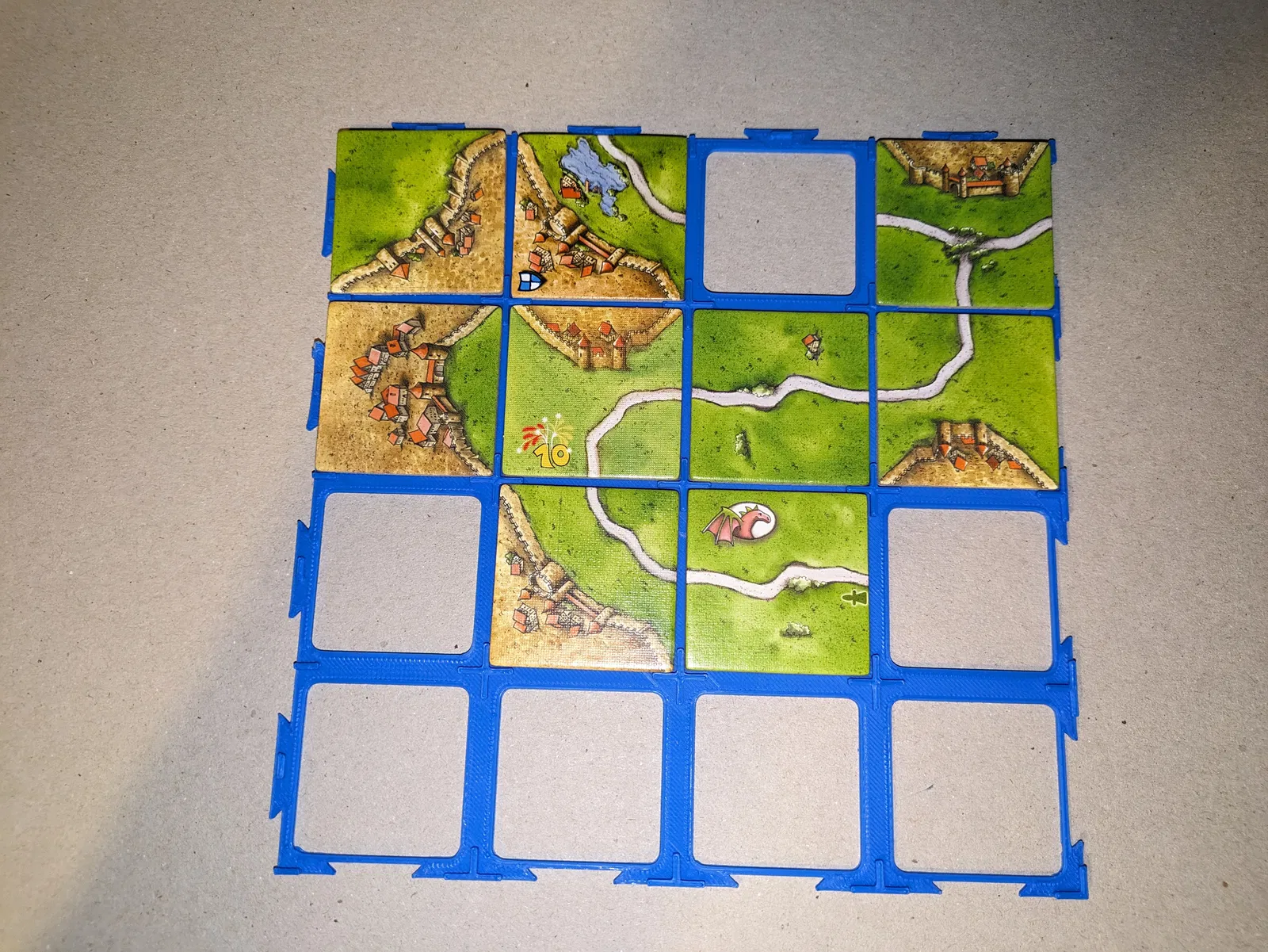

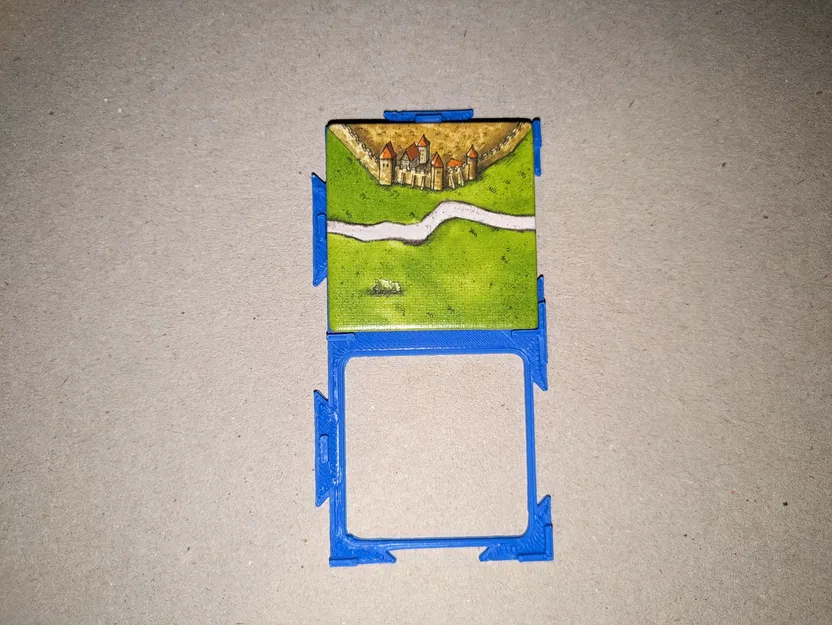

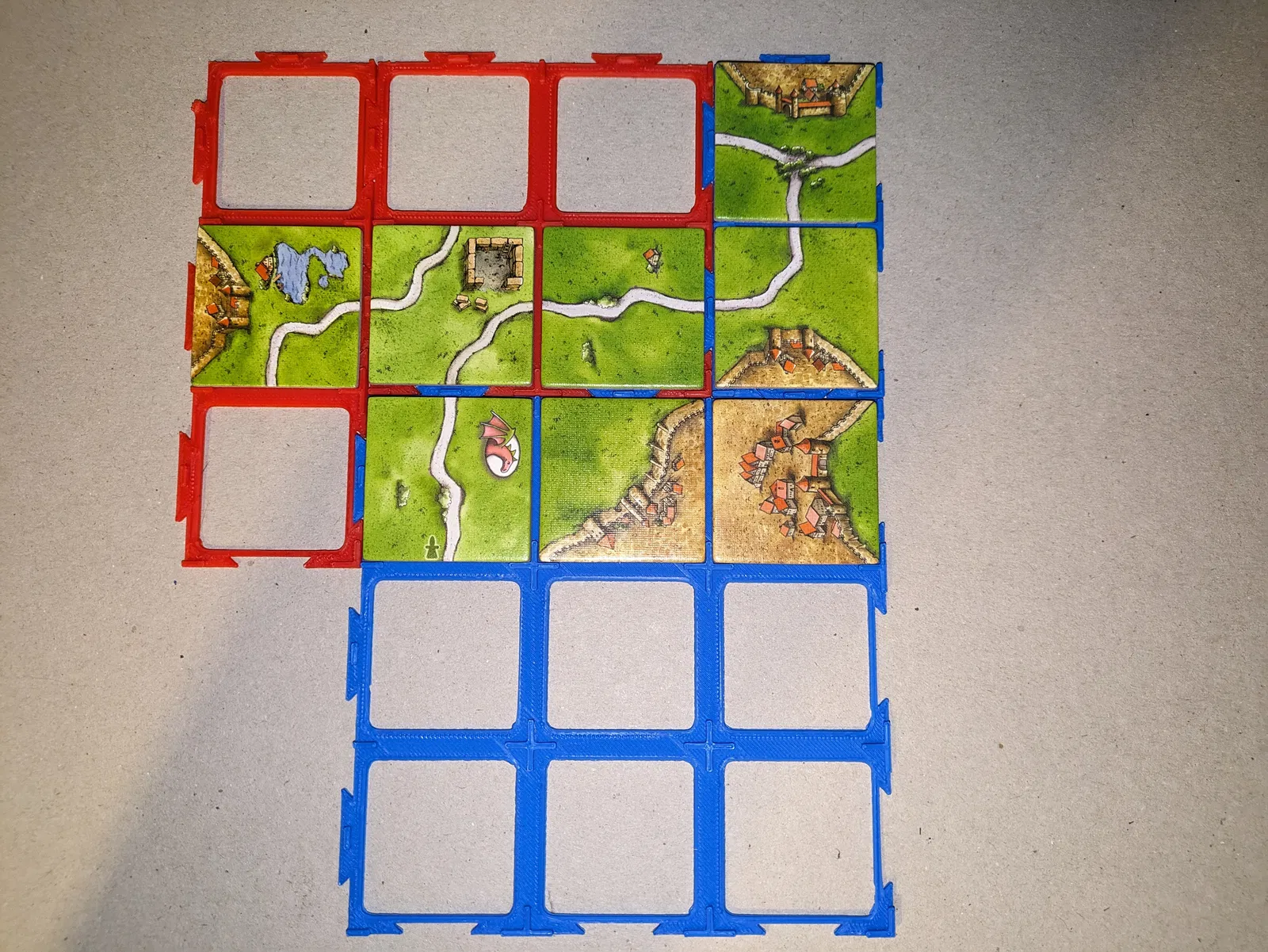

Lưới ô xếp tùy chỉnh cho trò chơi cờ bàn như Carcassonne, Karak, Isle of Skye, Alhambra và nhiều hơn nữa...

Lời Mở Đầu

Tôi tình cờ thấy OpenSCAD khi xem một thiết kế lưới ô xếp khác. Đó là một công cụ mà tôi chưa từng gặp trước đây và nó đã khơi gợi sự tò mò của tôi. Thiết kế đầu tiên này rất phức tạp và chứng tỏ là một đường cong học tập dốc. Khi tôi nhận ra rằng nó không nên phức tạp như vậy, tôi đã quyết định bắt đầu lại từ đầu. Quyết định này đánh dấu sự khởi đầu hành trình của tôi với OpenSCAD.

Tôi đã đắm mình vào OpenSCAD và bắt đầu khám phá khả năng của nó. Có những khoảnh khắc thất vọng xen lẫn những tia hiểu biết. Dần dần tôi khám phá ra các tính năng mạnh mẽ của OpenSCAD. Khả năng tạo ra các thiết kế chi tiết với độ chính xác cao của nó thật hấp dẫn. Trong vòng vài ngày, tôi đã có một sự hiểu biết vững chắc về OpenSCAD. Hoàn thành các dự án đầu tiên của tôi rất thỏa mãn. Hành trình này không chỉ đơn thuần là học một công cụ; đó là về việc đón nhận thử thách và niềm vui khi tạo ra thứ gì đó từ đầu.

Lưới ô xếp

Để tùy chỉnh lưới ô xếp, bạn cần tải xuống chương trình từ trang web OpenSCAD - The Programmers Solid 3D CAD Modeller và chạy tệp tile_grid.scad.

Bạn sẽ thấy có 3 nhóm tham số:

1. Kích thước ô xếp
   1. Chiều rộng ô xếp tính bằng mm, được đặt cho Carcassonne (46mm)
   2. Chiều dài ô xếp tính bằng mm, được đặt cho Carcassonne (46mm)
2. Kích thước lưới

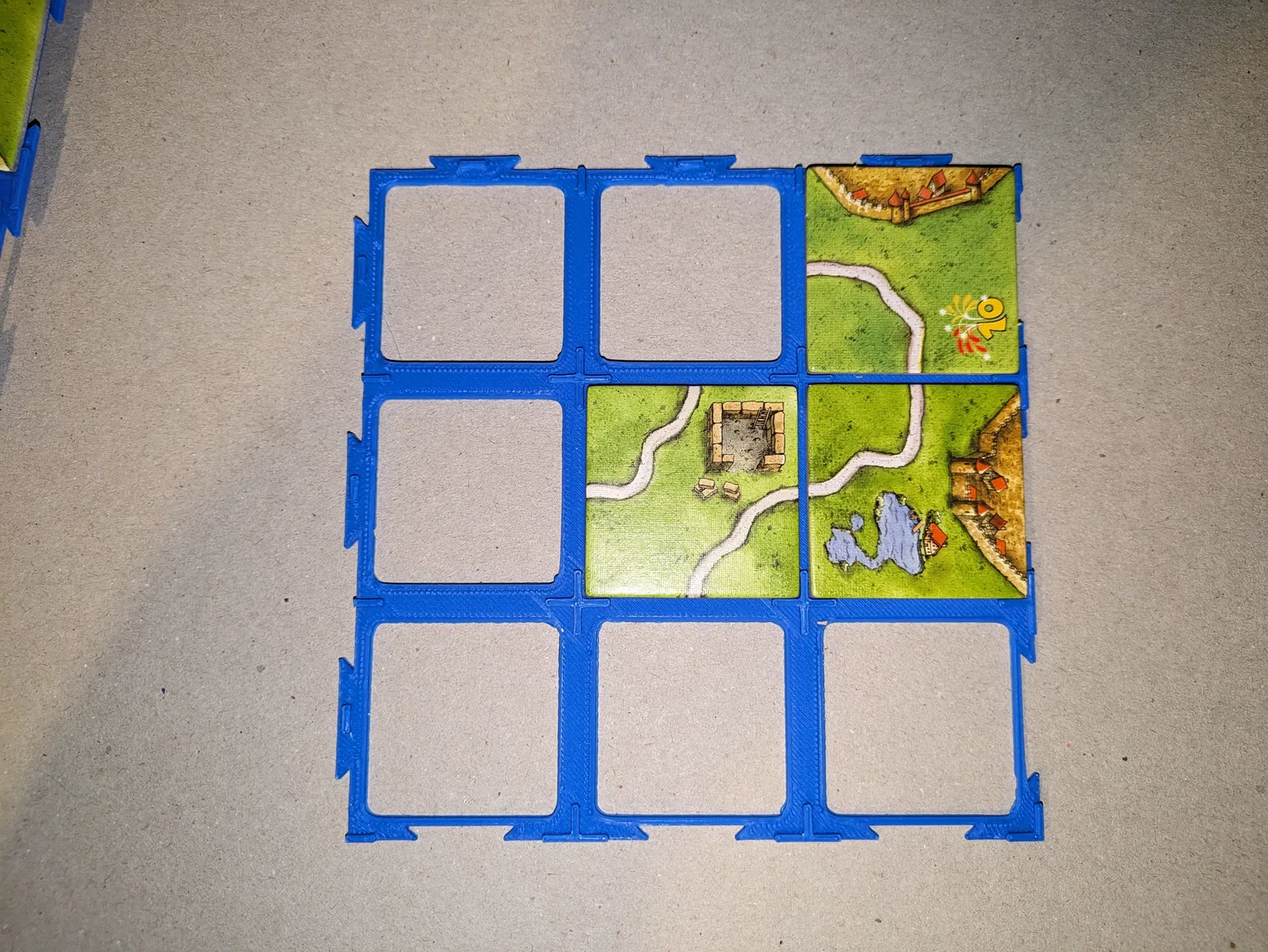

   1. Số cột, được đặt là 3
   2. Số hàng, được đặt là 3
3. Ghi đè thủ công
   1. Chiều cao đế, được đặt là 1,5 mm
   2. Chiều cao thanh chia lưới, được đặt là 1,5 mm
   3. Chiều rộng thanh chia lưới, được đặt là 1,5 mm
   4. Khe hở lắp để các đầu nối dễ dàng lắp vào, được đặt là 2 mm

Cài đặt Slicer:

Máy in: Anycubic Kobra 2 Hỗ trợ: Không Brim: Có, khoảng cách tách 1mm Độ phân giải: 0,2 – lớp đầu tiên: 0,3 Infill: 15% Filament: PLA

Ghi chú

Các mô hình và tệp nguồn openscad này cũng có thể được tải xuống từ github
