Vỏ/hộp/nắp che cáp XT60 sang 1.5mm²

Tác giả _755856

Lượt tải
290
Lượt thích
95
Lượt coi
1.496

File 6 409,6 KB

  • v2xt60ro_1765661802.stlSTL · 39,1 KB
  • v11-fem-side1_1765661803.stlSTL · 36,8 KB
  • v12-mal-side2_1765661805.stlSTL · 34,1 KB
  • 2023-12-04_XT60_round_hole_v13_1765661805.f3dF3D · 228,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

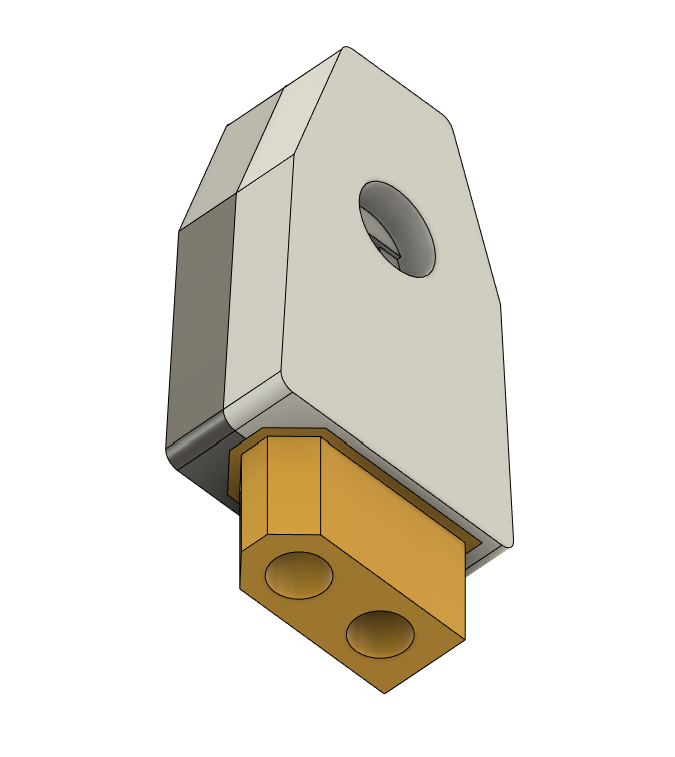

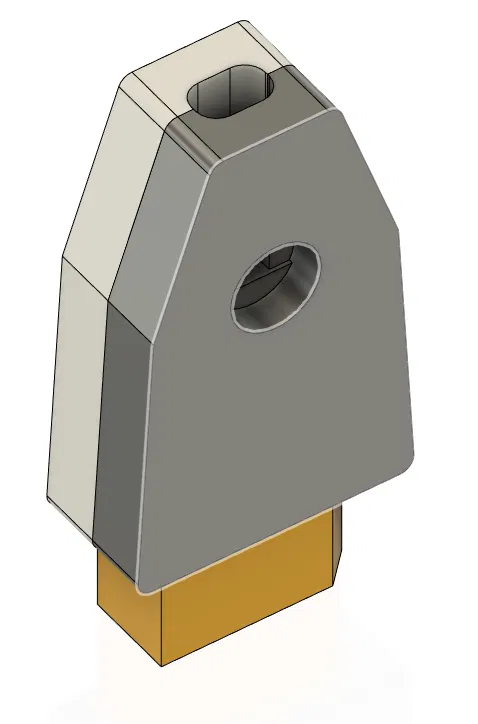

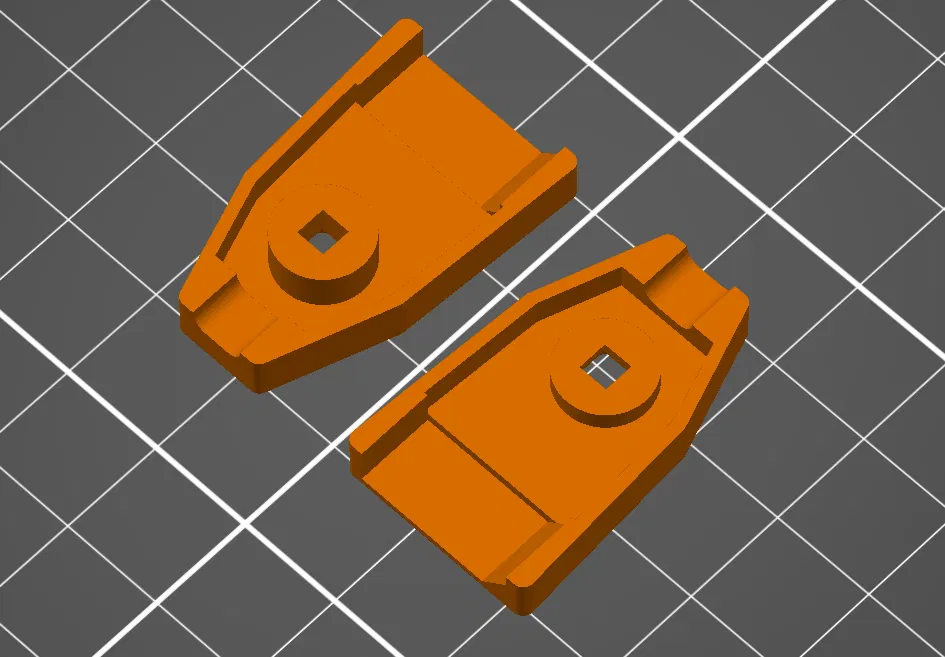

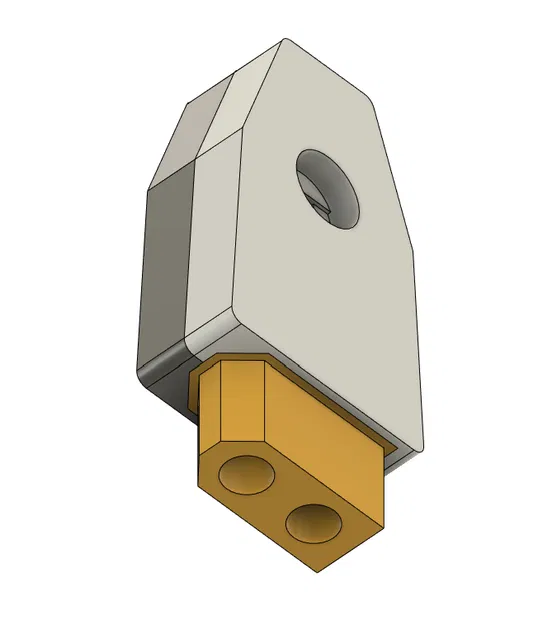

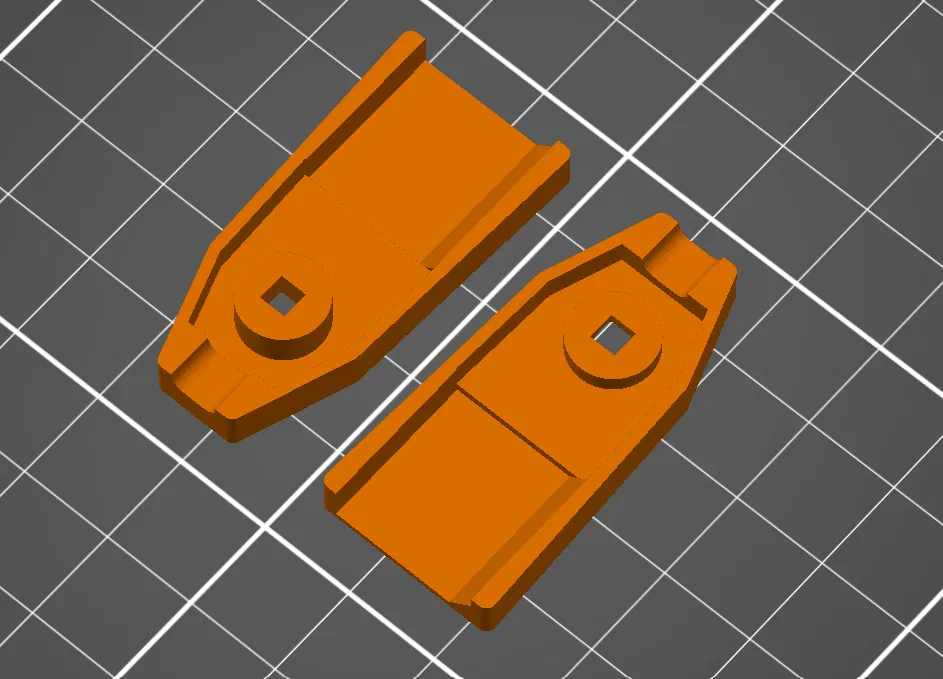

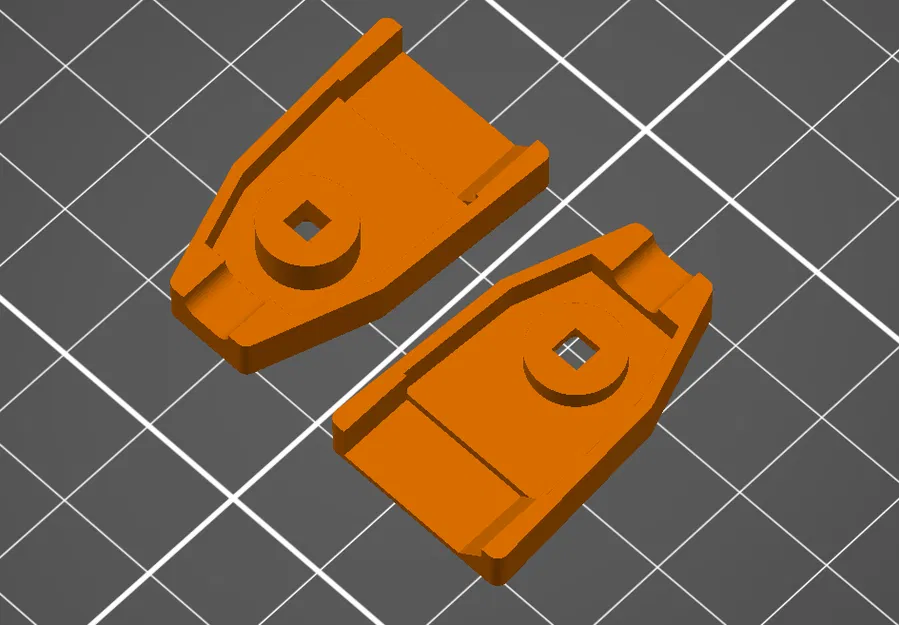

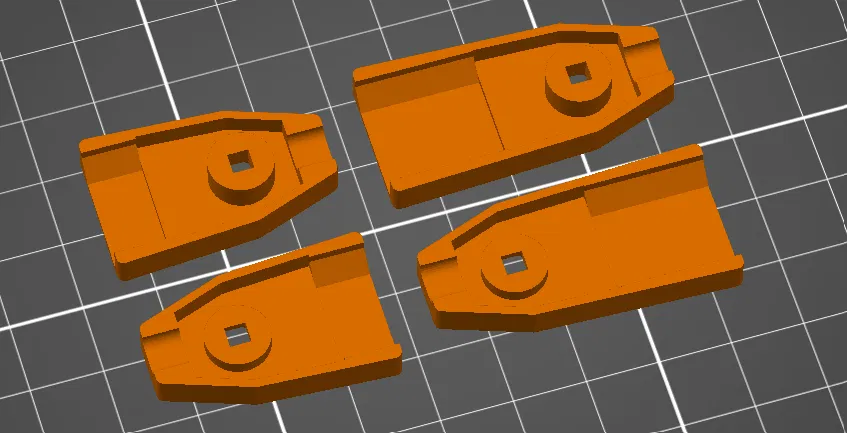

Vỏ/hộp/nắp che cáp XT60 sang 1.5mm²

XT60 thường được sử dụng làm đầu nối đa dụng cho các thiết bị công suất thấp và đôi khi cần kết nối XT60 với cáp PVC 2 chân 1.5 mm² thông thường.

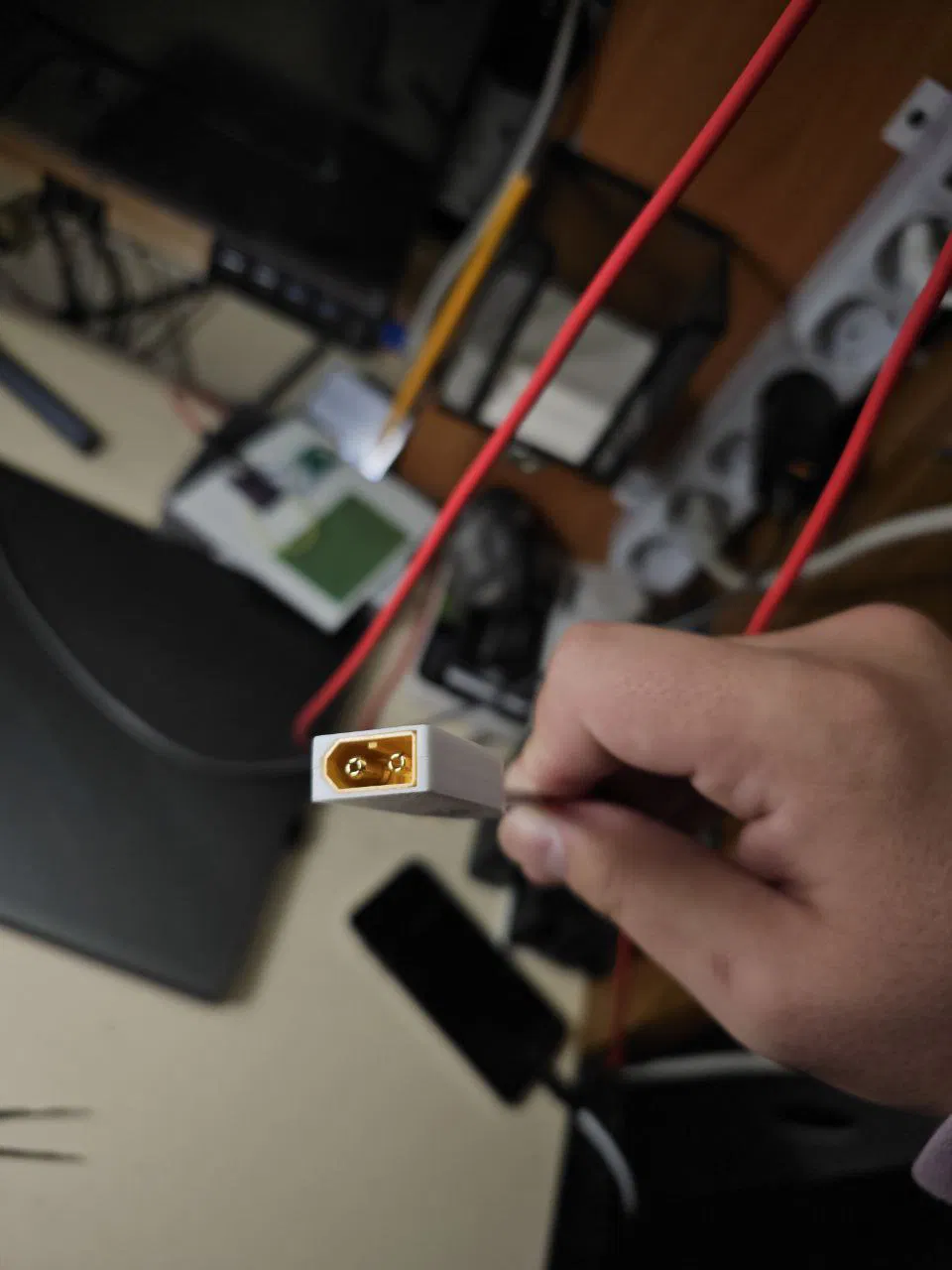

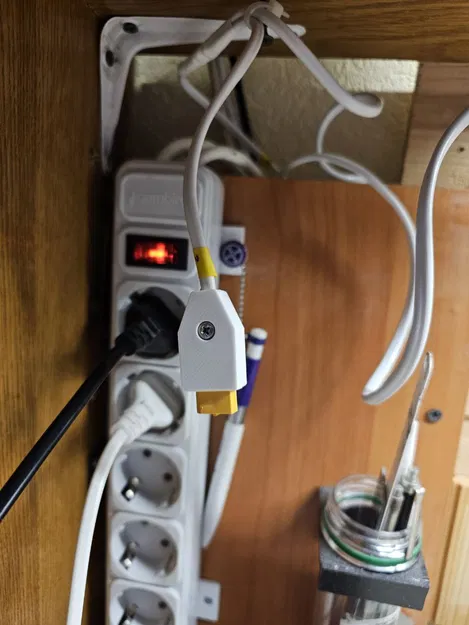

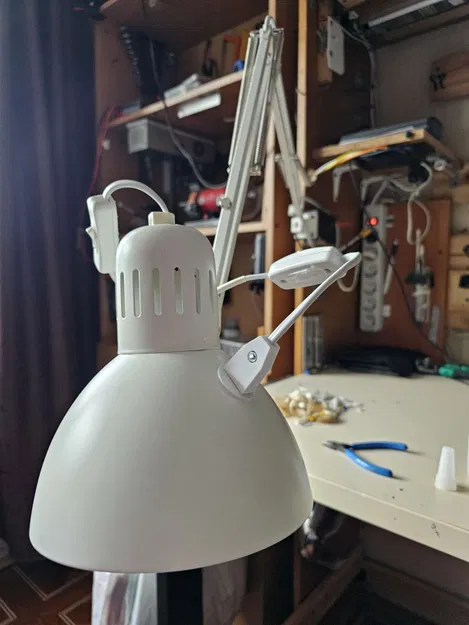

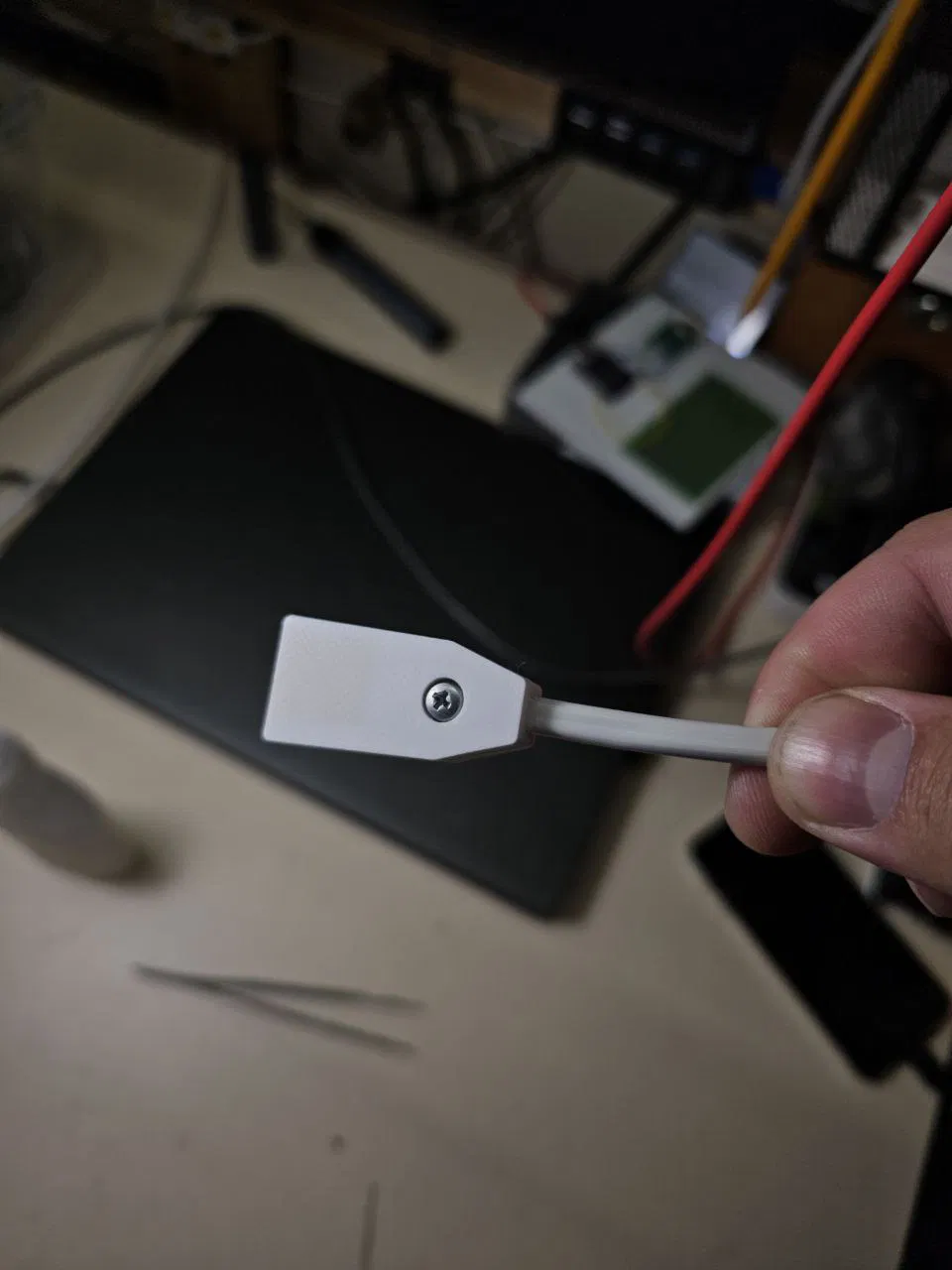

Bộ chuyển đổi này cho phép kết nối XT60 một cách thẩm mỹ giống như cách thực hiện với phích cắm ổ cắm AC thông thường.

  • Loại cáp khuyến nghị: cáp PVC 2 lõi, 1.5mm², loại dẹt.
  • Dòng điện tối đa khuyến nghị: dưới 5A.
  • Loại đầu nối khuyến nghị: XT60, hàng không chính hãng.
  • Loại ốc vít khuyến nghị: 1 ốc + 1 đai ốc M3, dài 10mm.
  • Loại keo khuyến nghị: Akfix 705.

Do vỏ được thiết kế cho cáp 1.5mm², không nên đẩy quá nhiều dòng điện qua nó. Áp dụng cho các thiết bị công suất thấp, tiêu thụ dưới 5A.

Không tương thích với các đầu nối XT60U chính hãng, chỉ tương thích với các loại rẻ tiền.

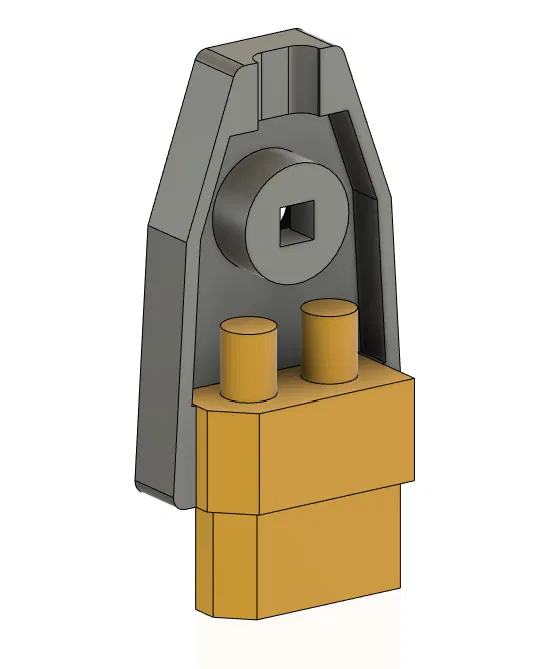

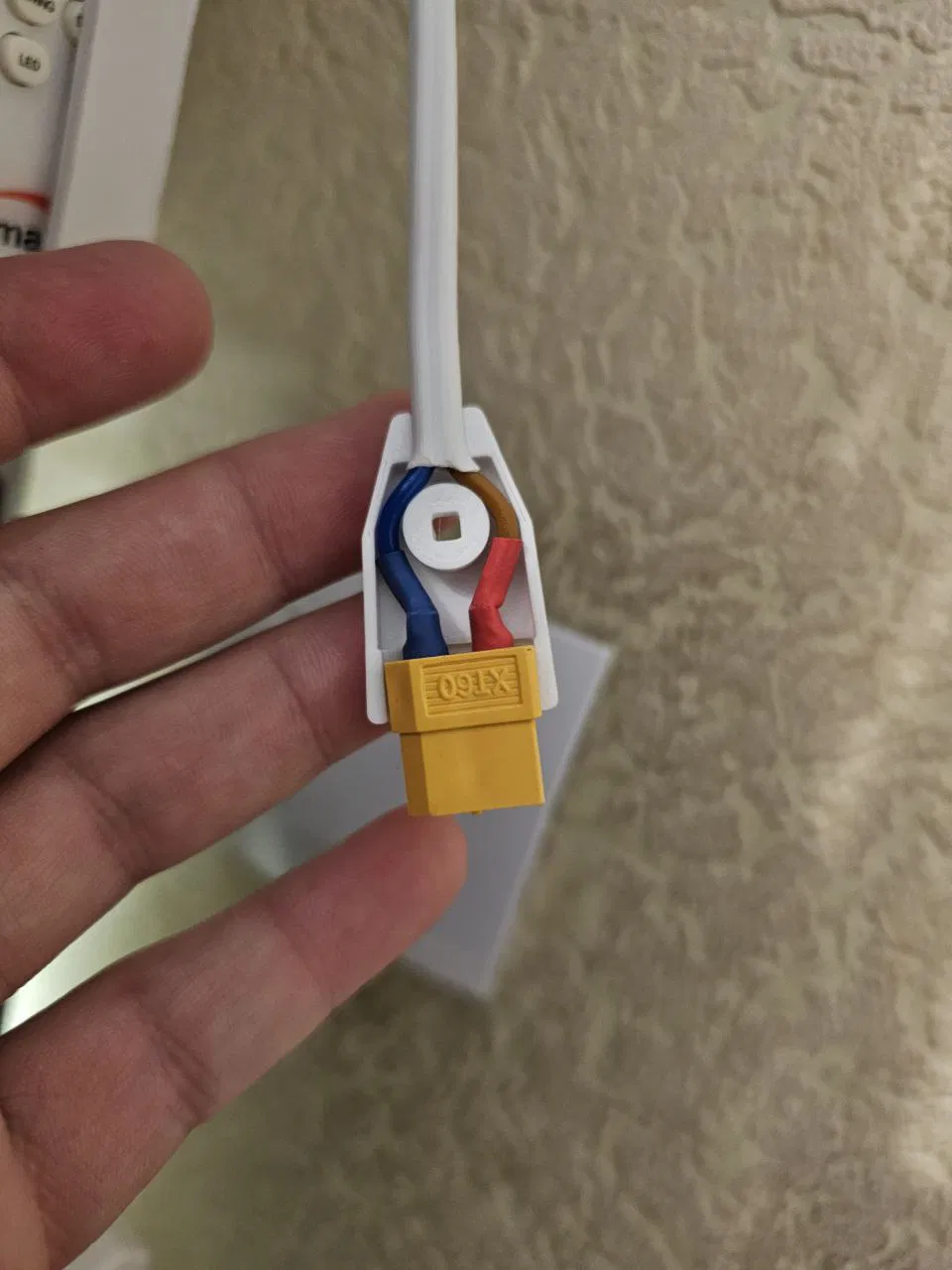

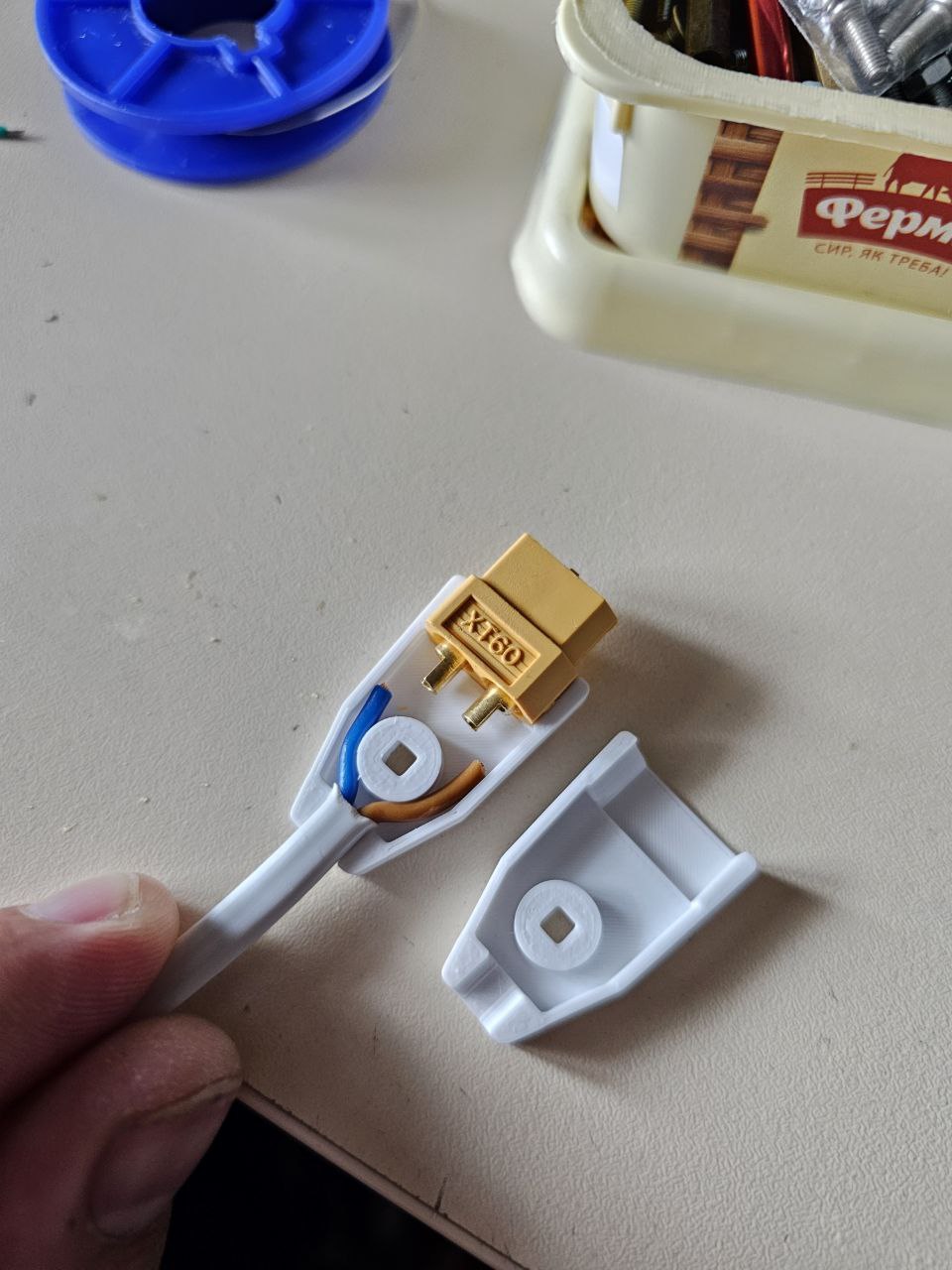

Nên sử dụng keo để cố định thêm XT60 và cáp bên trong vỏ.

Coi thêm Ẩn bớt

Thông số in

Định dạng
f3dstl
Số file mô hình
6
Tổng dung lượng
409,6 KB
File lớn nhất
228,7 KB
