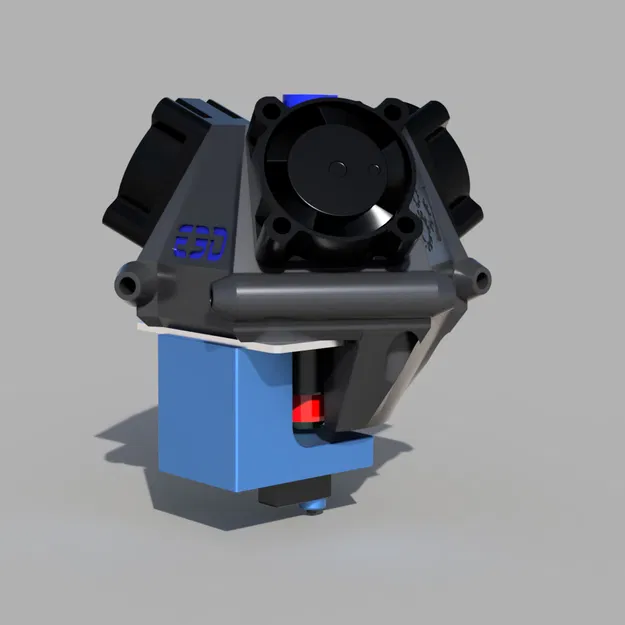

Bộ phận Delta cho E3D Revo micro, có ngàm tự cân bằng (tùy chọn)

Chào bạn! Tôi đã đặt mua Revo micro tuyệt vời và muốn lắp nó vào máy in 3D delta của mình.

Tôi đã thiết kế một bộ phận delta effector với tất cả các tính năng mà bạn mong muốn / yêu thích từ các nhà thiết kế khác. Bạn cũng có thể tải về và tôi hy vọng bạn sẽ có trải nghiệm tuyệt vời với bộ phận này và revo micro! Mặc dù được lấy cảm hứng rất nhiều từ những người khác, nhưng cái này được xây dựng từ đầu.

(Chia sẻ hình ảnh nếu bạn cũng quyết định sử dụng mô hình của tôi! Tôi muốn xem bạn đã in nó như thế nào! :))

Tính năng thiết kế;

• Dễ dàng tiếp cận vòi Revo để thay thế.
• Dây của bộ phận làm nóng đi qua ống dẫn quạt ra phía sau, tạo vẻ ngoài gọn gàng.

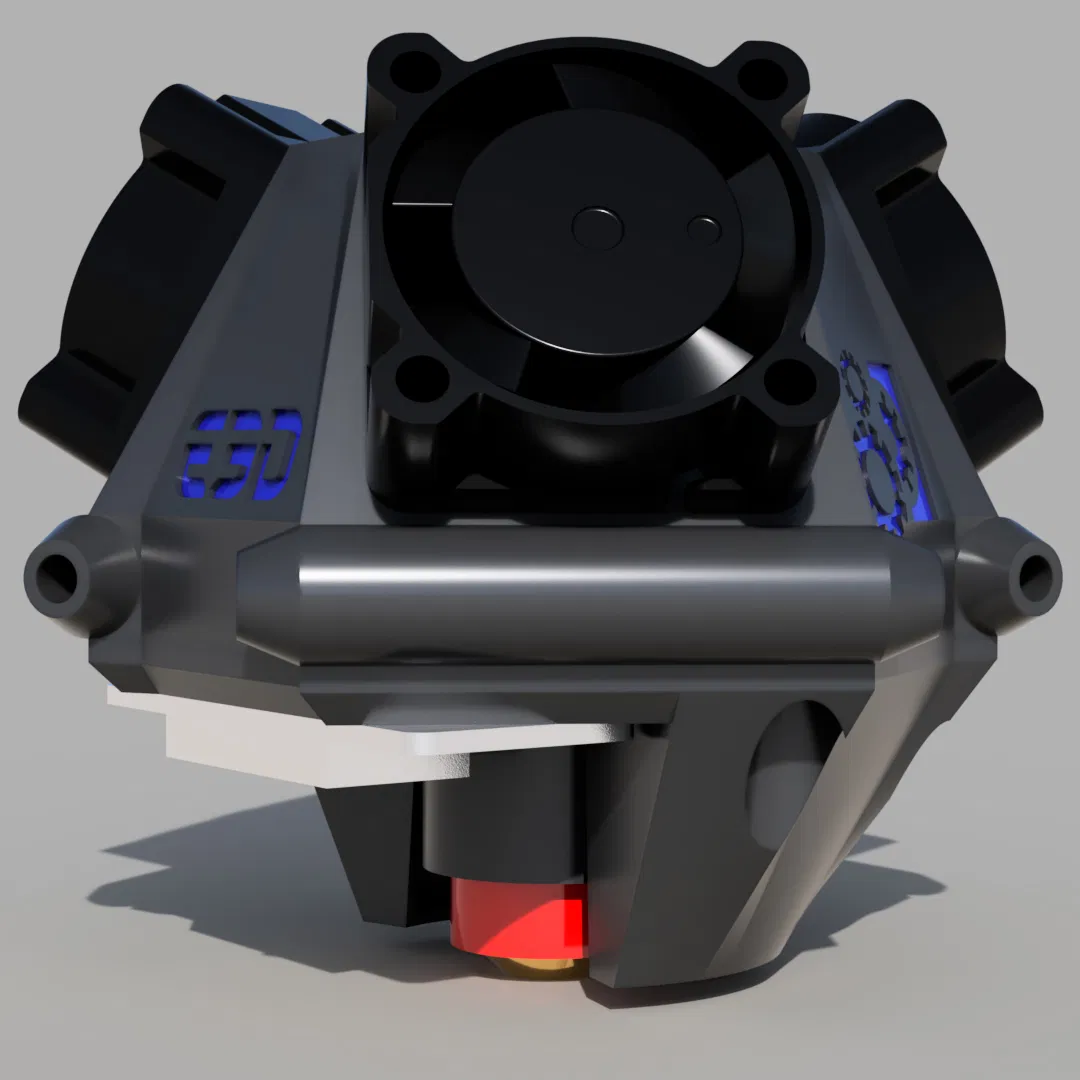

• Thiết kế mở phía trước để bạn có thể nhìn thấy bản in của mình.
• Làm mát bộ phận 200 độ.
• 3 quạt 25mm cho bộ phận làm mát tốt cho cả bộ phận làm nóng và tản nhiệt. Bạn cần đặt mua những cái này, và có thể là 24V trực tiếp, vì vậy bạn không cần sử dụng bộ chuyển đổi giảm áp*.
• Lỗ gắn M12.
• Chỗ để gắn và sử dụng đầu dò cố định kiểu Anycubic / FLsun.

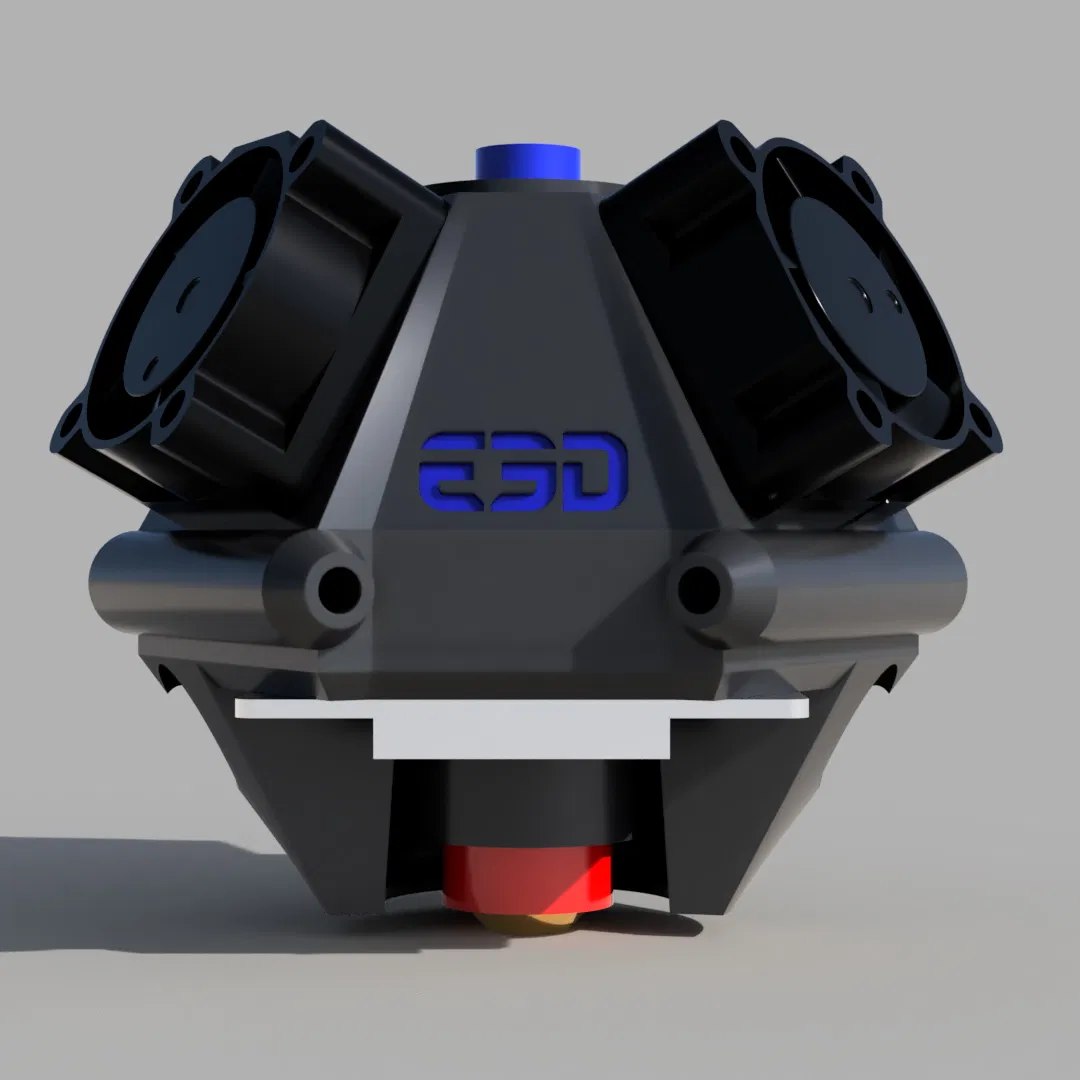

• Chữ nổi (tùy chọn cho đầu đùn kép).

Thông số kỹ thuật; Khoảng cách cánh tay 40mm (nếu cần khác, hãy để lại bình luận) Khoảng cách tâm đến cánh tay 25mm Độ lệch vòi phun đến đầu dò; X0 / Y2.25 / Z khoảng 16.85, nhưng hãy đo để chắc chắn, có thể khác)

Phần cứng cần thiết; Cánh tay; 6x M3x20 Quạt; 12x M3x14 (tùy thuộc vào quạt) Ống dẫn quạt; 4x M3x10 Tự động cân bằng; 2x M3x10

• Đối với quạt, tôi đề xuất những cái này; https://nl.aliexpress.com/item/32965738360.html?spm=a2g0o.store_pc_groupList.8148356.4.20091d86SXadHl Chúng có sẵn ở 12V và 24V, với bạc lót (êm) và vòng bi (bền)

Đây vẫn là một dự án đang được tiến hành, vì vậy mọi thứ có thể thay đổi

Nhật ký thay đổi; 17-02-2022; Ống dẫn quạt V25, làm lỗ đi dây bộ phận làm nóng rộng hơn và sâu hơn để dây vừa vặn hơn.

20-02-2022; Đã làm rộng một số dung sai
