Thùng IKEA SKÅDIS / UPPSPEL dạng tham số

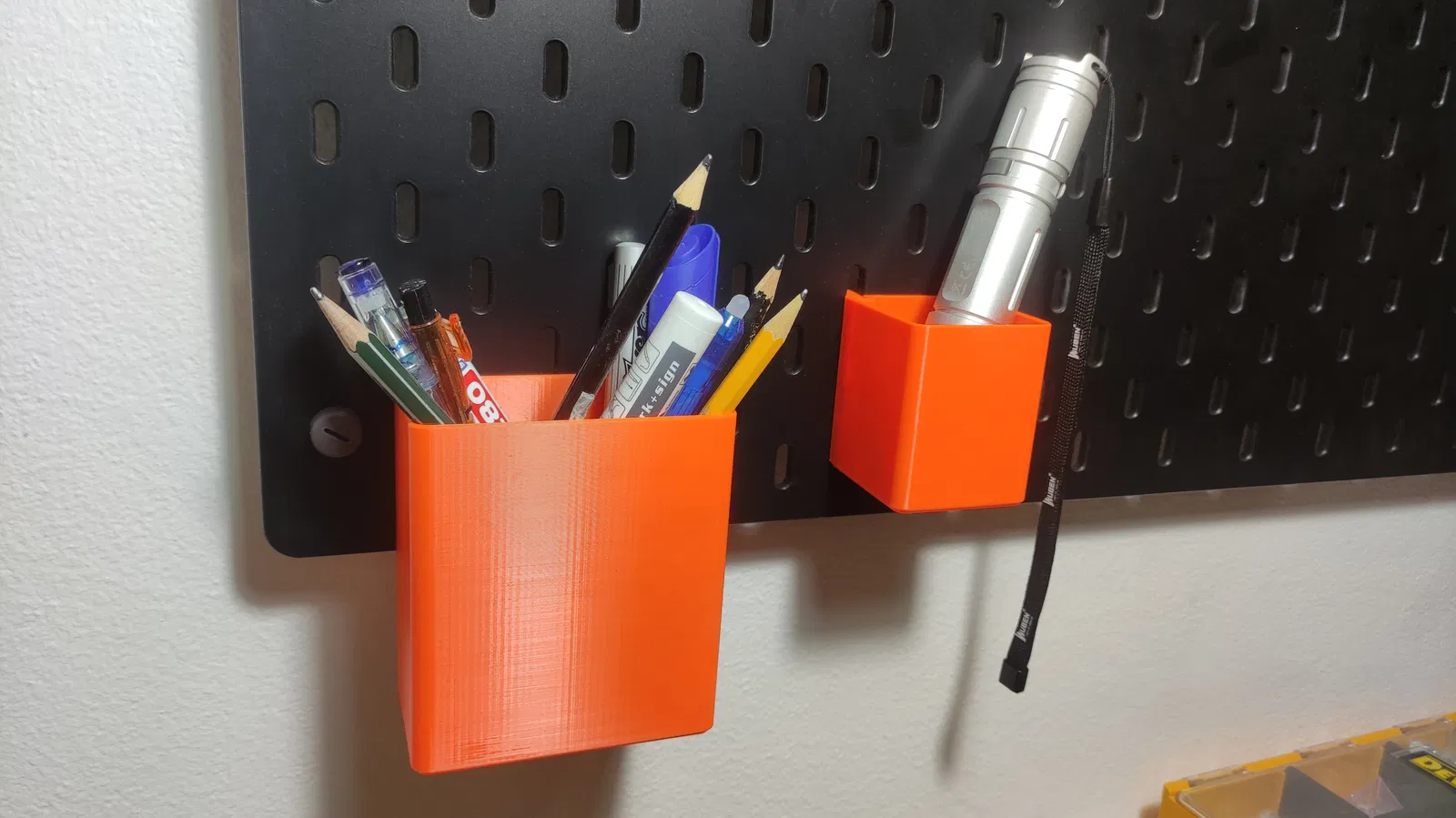

Đây là một thiết kế thùng dạng tham số đơn giản cho bảng ghim Ikea SKÅDIS/UPPSPEL. Bằng cách tải xuống tệp FreeCAD có tên “Birdbrain_SKADIS_parametric_bin.FCStd”, sau đó mở bảng tính có tên “params”, bạn có thể điều chỉnh kích thước của thùng và tạo bố cục cũng như kích thước thùng tùy chỉnh hơn. Để xuất kích thước tùy chỉnh từ tệp FreeCAD, hãy chuyển sang không gian làm việc “Mesh Design”, tô sáng thao tác cuối cùng trong cây (nên là “Chamfer001”) và sau đó thực hiện thao tác “Create Mesh From Shape”. Xuất phần lưới dưới dạng .stl, cắt lát và in. Chiều rộng có bội số của 40mm (khoảng cách giữa hai lỗ bảng ghim ở cùng độ cao) cộng thêm 4mm ở mỗi bên. Chiều cao là 58,5mm (tối thiểu) hoặc cao hơn. Chiều sâu là 14mm (tối thiểu) hoặc sâu hơn/dày hơn. Thùng đặt sát vào bảng ghim, vì vậy chiều sâu được đo từ bề mặt bảng ghim. Thiết kế móc không phải của tôi và được sao chép từ mô hình này của Pavel. Chúc bạn vui vẻ! *Kích thước trong tệp .stl được trình bày dưới dạng “chiều rộng x chiều sâu/độ dày x chiều cao”
