Đèn Ma Trận LED

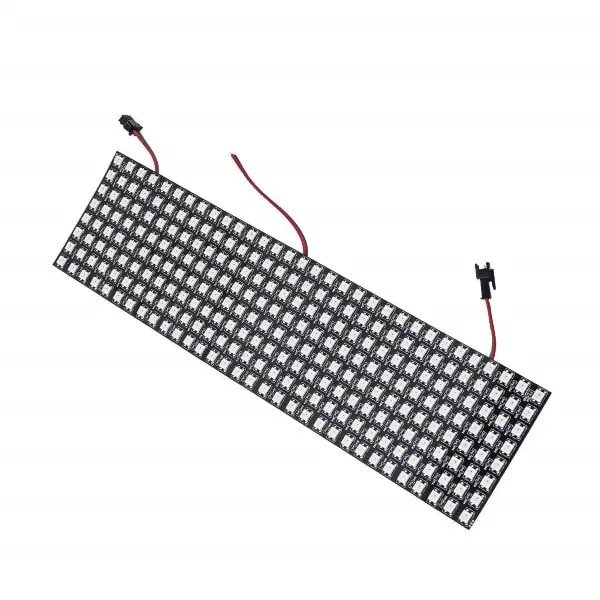

Mô tả Đèn đơn giản để chứa một ma trận LED linh hoạt 8x32. Kết hợp với phần cứng và phần mềm phù hợp, bạn có thể điều khiển đèn từ điện thoại và tạo ra các hiệu ứng thú vị. #### Ma trận LED Sử dụng ma trận LED linh hoạt 8x32. Kích thước: 317.5mm x 81mm x 2.5mm #### Nguồn điện Có một lỗ để cắm jack cái 5.5mm 2.1mm cho nguồn điện. Tôi đã sử dụng loại 5v 3Amps, nhưng điều này còn tùy thuộc vào thông số kỹ thuật của ma trận LED của bạn. #### Phần cứng/Phần mềm Tôi đã kết nối ma trận LED với ESP8266 (NodeMCU trong trường hợp của tôi) với WLED đã cài đặt. Nếu sử dụng ESP32, tôi khuyên bạn nên sử dụng WLED này (Noise reactive) vì nó hỗ trợ ma trận 2D tốt hơn. #### Tản sáng Hai điều đã được thực hiện để có được sự khuếch tán tốt: 1. Tạo khoảng cách giữa ma trận LED và màn hình tản sáng

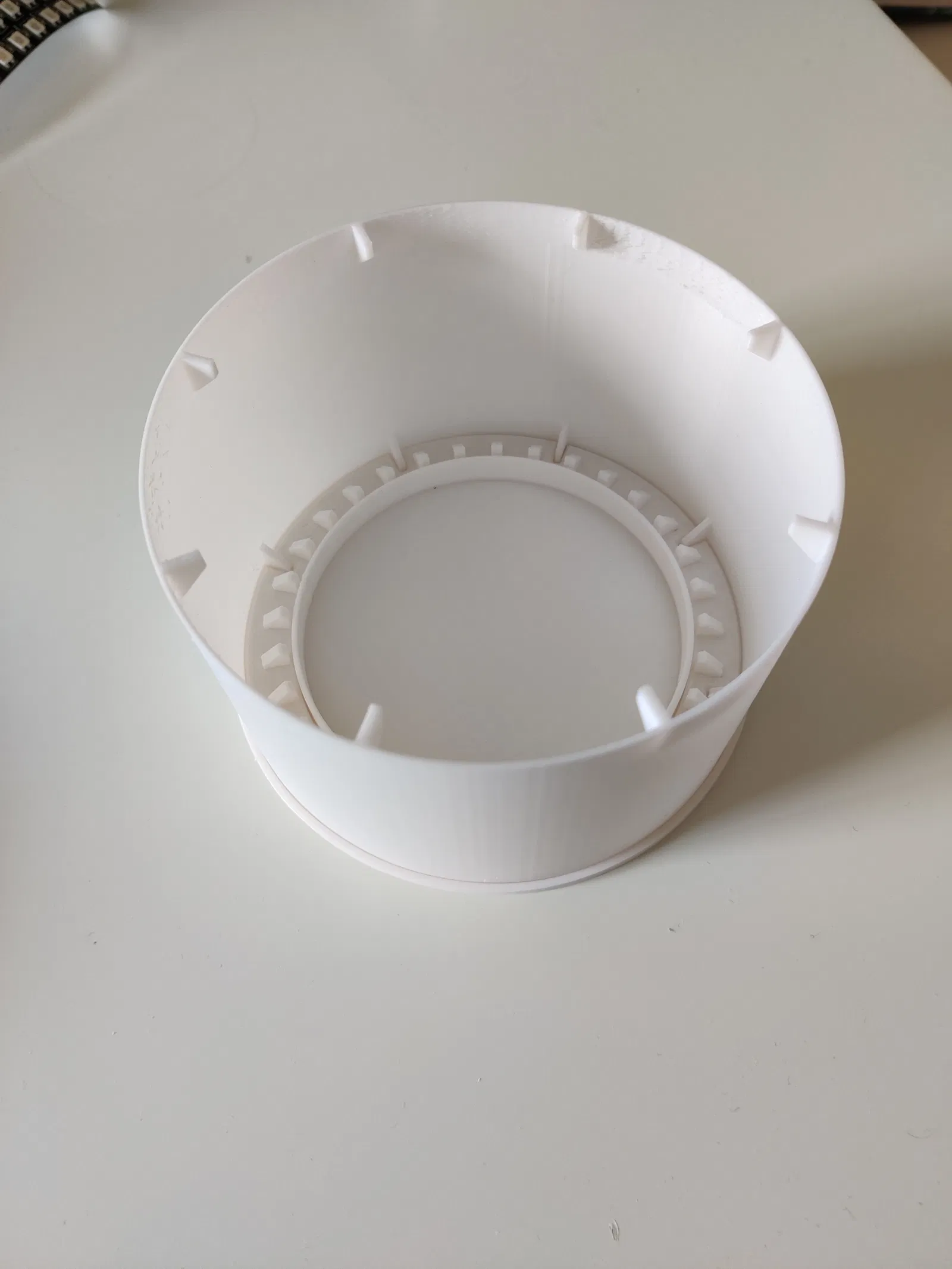

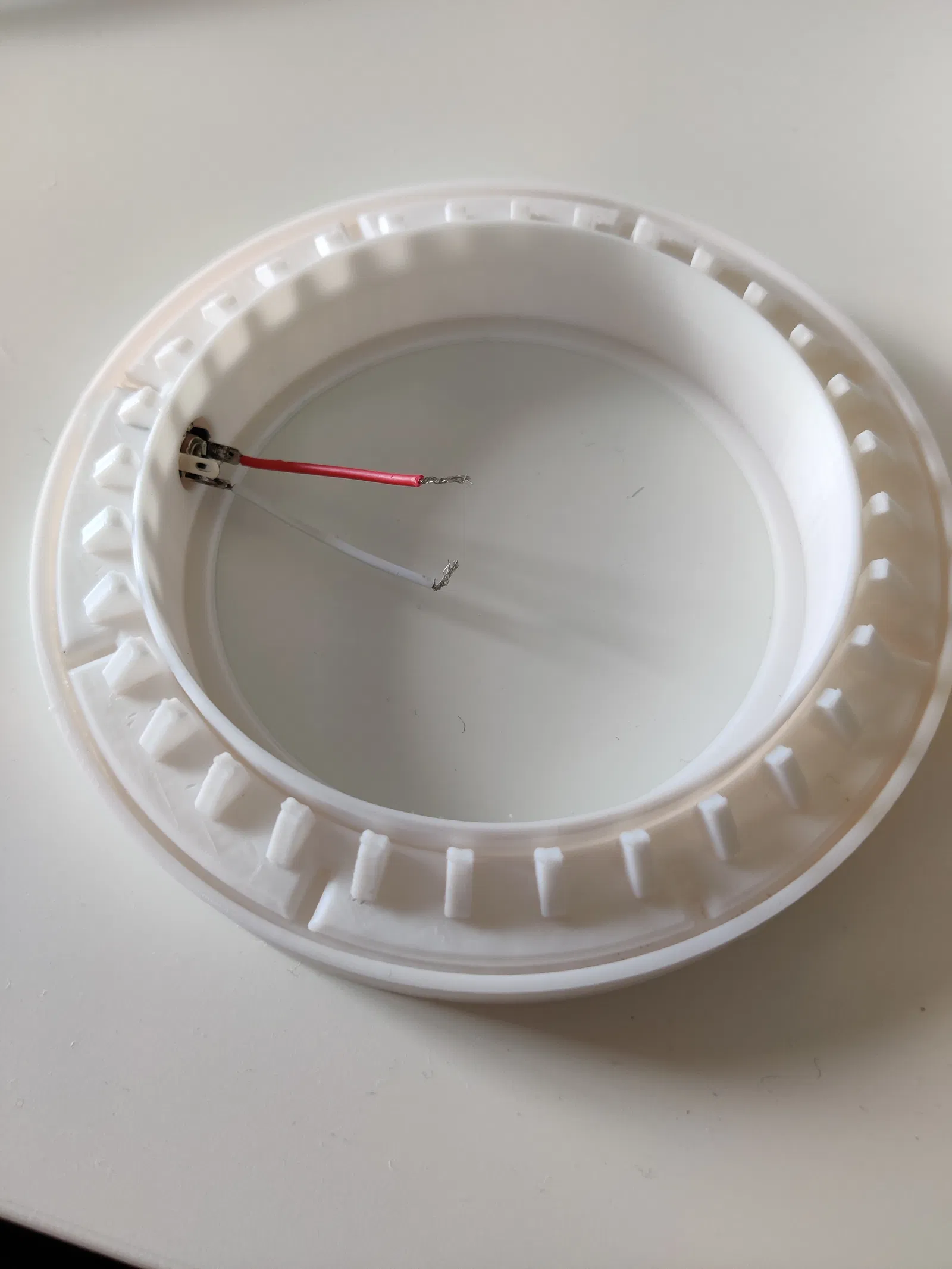

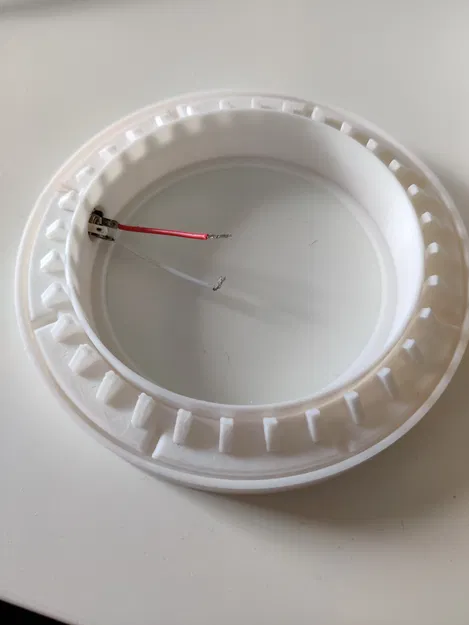

2. Thêm màn hình tản sáng Cấu hình này hoạt động tốt với tôi bằng PLA trắng. Tôi cũng đã thử PLA trong suốt nhưng chỉ nhận được sự khuếch tán theo chiều dọc, điều này cũng thú vị nhưng không phải những gì tôi đang tìm kiếm. #### In 3D Không cần vật liệu hỗ trợ #### Hướng dẫn lắp ráp Chỉ có 3 bộ phận, và có các rãnh ở cả bộ phận trên và dưới để đặt ma trận LED và màn hình tản sáng. Màn hình tản sáng giúp giữ mọi thứ cố định. Các bộ phận đã được thiết kế để khớp với nhau, tuy nhiên, tôi gặp vấn đề về chân voi (elephant foot) với màn hình tản sáng và tôi cần cắt bớt để làm nó mỏng hơn. Các bước lắp ráp: 1. Vặn jack nguồn vào bộ phận dưới
3. Đặt ma trận LED vào rãnh bên trong của bộ phận trên
4. Đặt màn hình tản sáng vào rãnh bên ngoài của bộ phận trên
5. Đặt bộ phận dưới

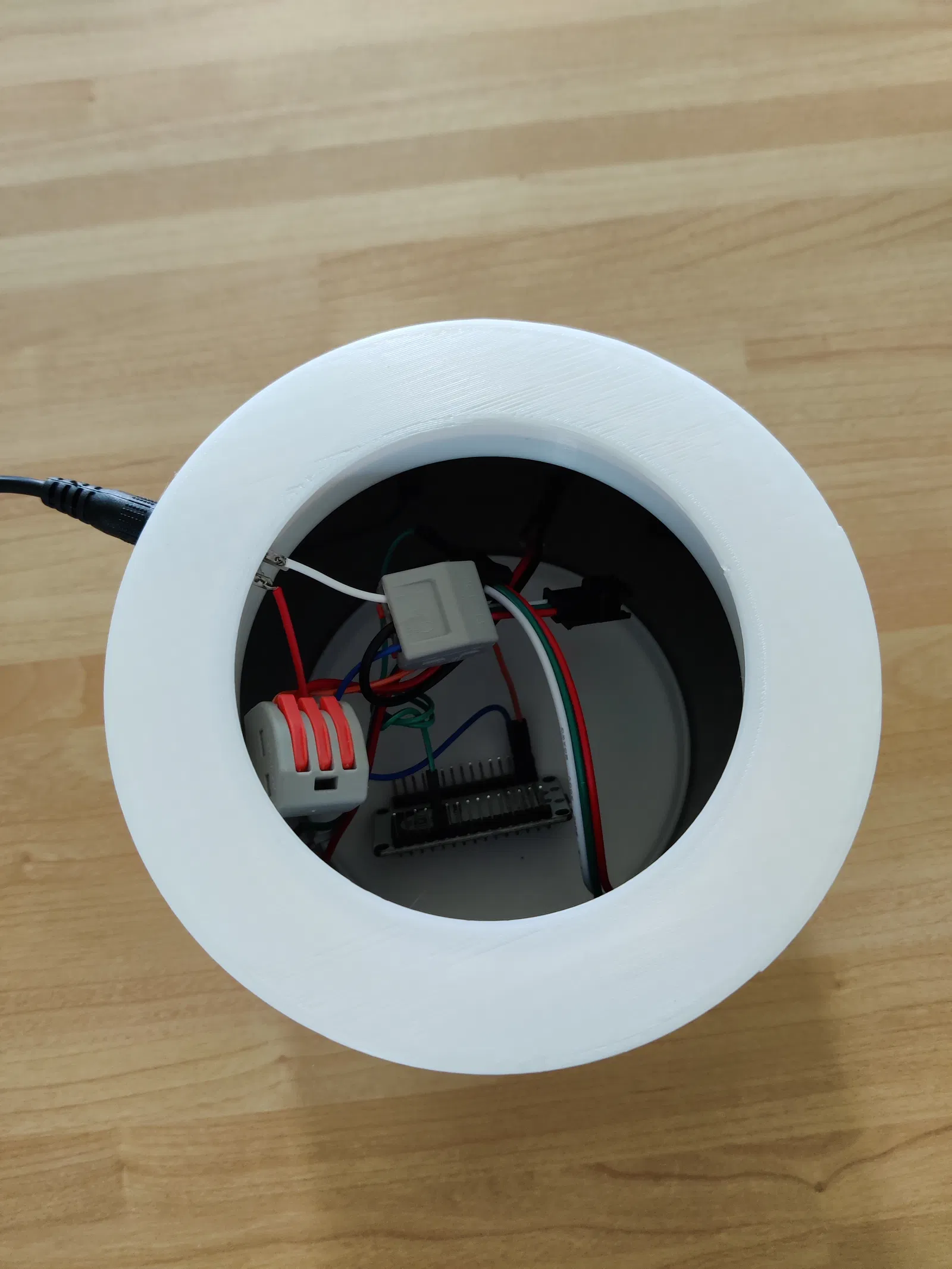

6. Kết nối dây (nguồn, ma trận LED và bất kỳ phần cứng nào được sử dụng để điều khiển LED)

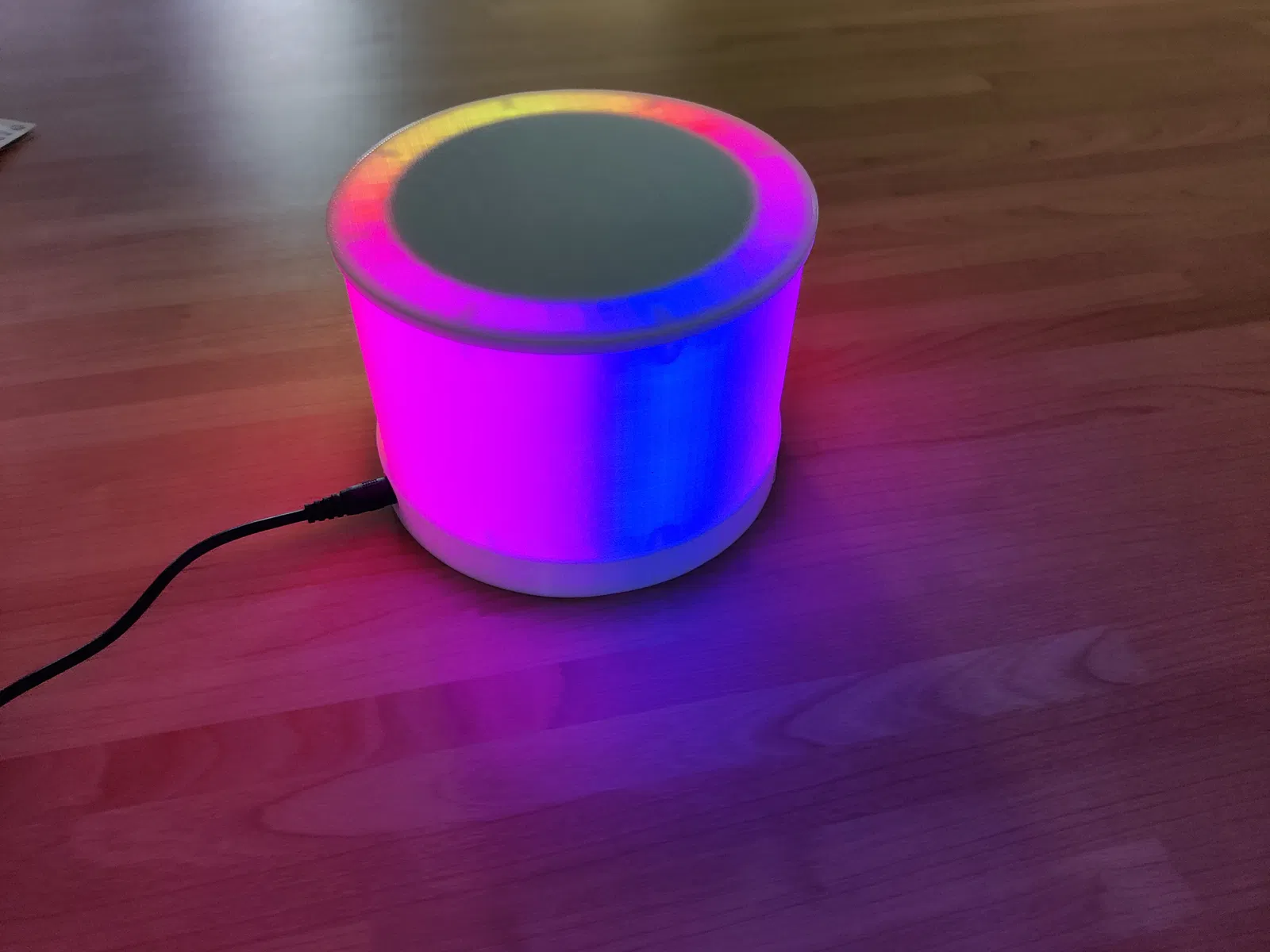

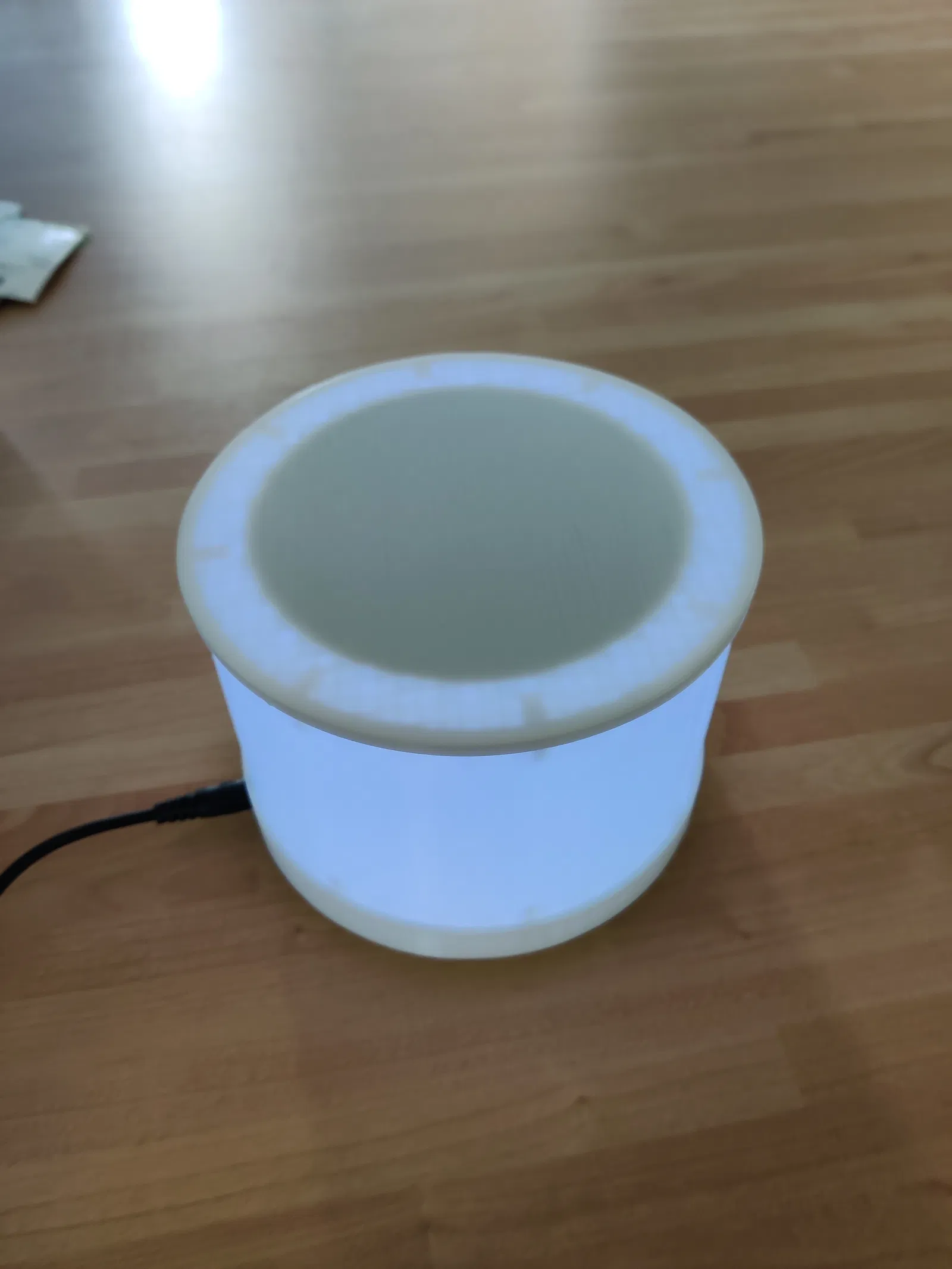

7. Bật nguồn!!! #### LIÊN KẾT https://github.com/sermelo/leds_matrix_lamp #### Nắp đáy/Vỏ: Cảm ơn @TM4Prusa_462086 đã thiết kế nắp đáy:
