Giá Đỡ Webcam Logitech c270 cho Lồng Máy Prusa

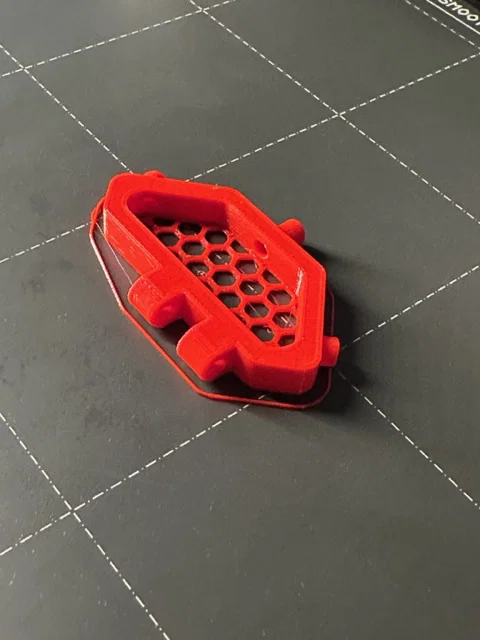

In Lô 3D

• PLA, .20mm, có thể tùy chọn vật liệu hỗ trợ
• ~22 phút

Bộ Phận Cần Thiết

• Ghim 3x20 (1 cái)
• Camera Logitech c270 đã tháo đế xoay (1 cái)
• Vít M3x8 (1-3 cái)

Lắp Ráp

1. Luồn một đầu của ghim 3x20 vào một bên của giá đỡ, dùng kìm nếu cần.

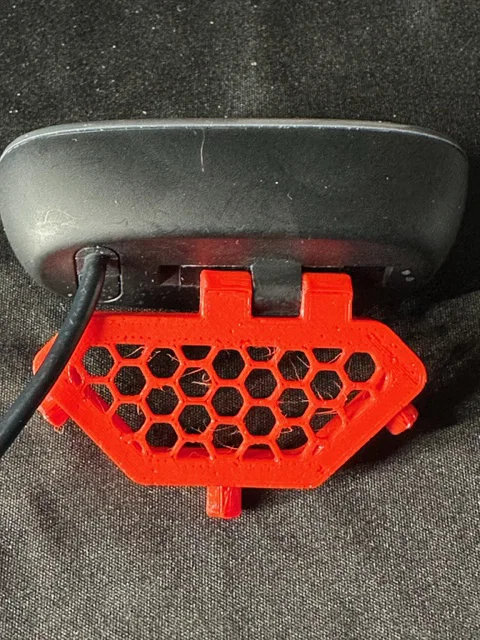

2. Đặt camera c270 vào giá đỡ. (Lưu ý: vị trí đặt camera không đối xứng. Kiểm tra hướng cho đúng).

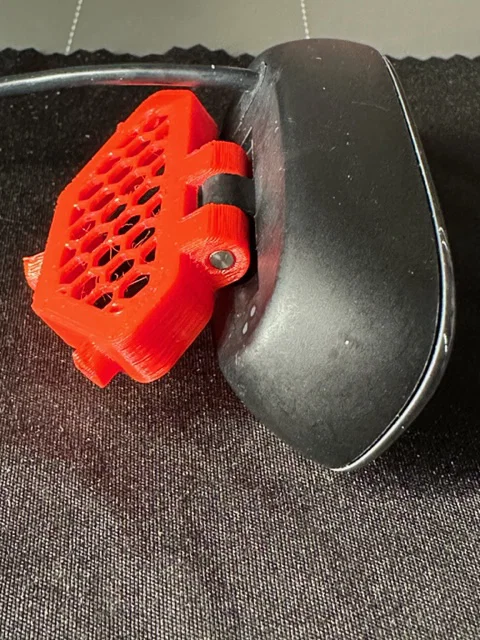

3. Hoàn thiện phần khớp nối bằng cách luồn hết ghim 3x20 qua. (Việc này cần dùng lực, hãy cẩn thận).
4. Luồn dây cáp qua phía trên hoặc phía dưới giá đỡ và dùng dây rút buộc nếu cần.

Gắn Giá Đỡ

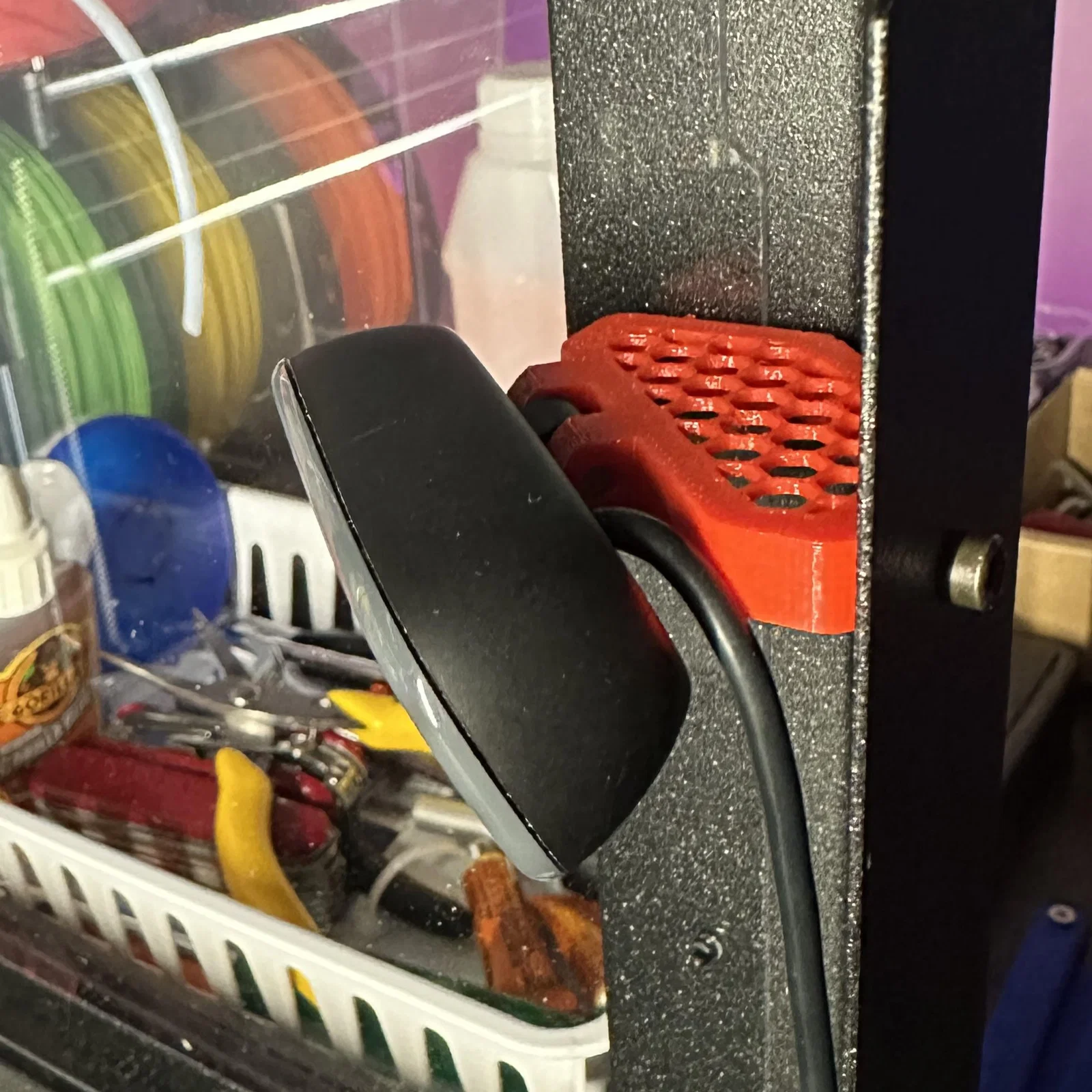

1. Ba lỗ ở mặt sau giá đỡ sẽ khớp với một hoặc nhiều lỗ trên khung Prusa Enclosure. Lý tưởng nhất là giá đỡ nên đặt ở vị trí có ít nhất 2 lỗ, nhưng tùy theo sở thích mà điều này không phải lúc nào cũng khả thi.
2. Lần lượt lắp các vít M3x8 vào và siết chặt.
3. Sử dụng dây rút để cố định dây cáp một cách an toàn trong suốt lồng máy.

Ghi Chú

• Sử dụng đai ốc lục giác hoặc vuông sẽ chắc chắn hơn.
• Sẽ tốt hơn nếu có kẹp cáp tích hợp sẵn.
• Thiết kế đế ban đầu sẽ rất hữu ích để cố định cáp trên các thanh chống khác.
