Vỏ Case Vi Điều Khiển STM32 (B-L4S5I-IOT01A)
Vỏ case này được thiết kế cho Bộ công cụ khám phá STM32 B-L4S5I-IOT01A, với các khe cắt cho mọi kết nối và cảm biến. Kích thước bảng mạch tương thích là 90,1 x 62,1 mm. Lắp ráp dễ dàng với ốc M3 và vòng bảo vệ chống trầy.
Mô tả

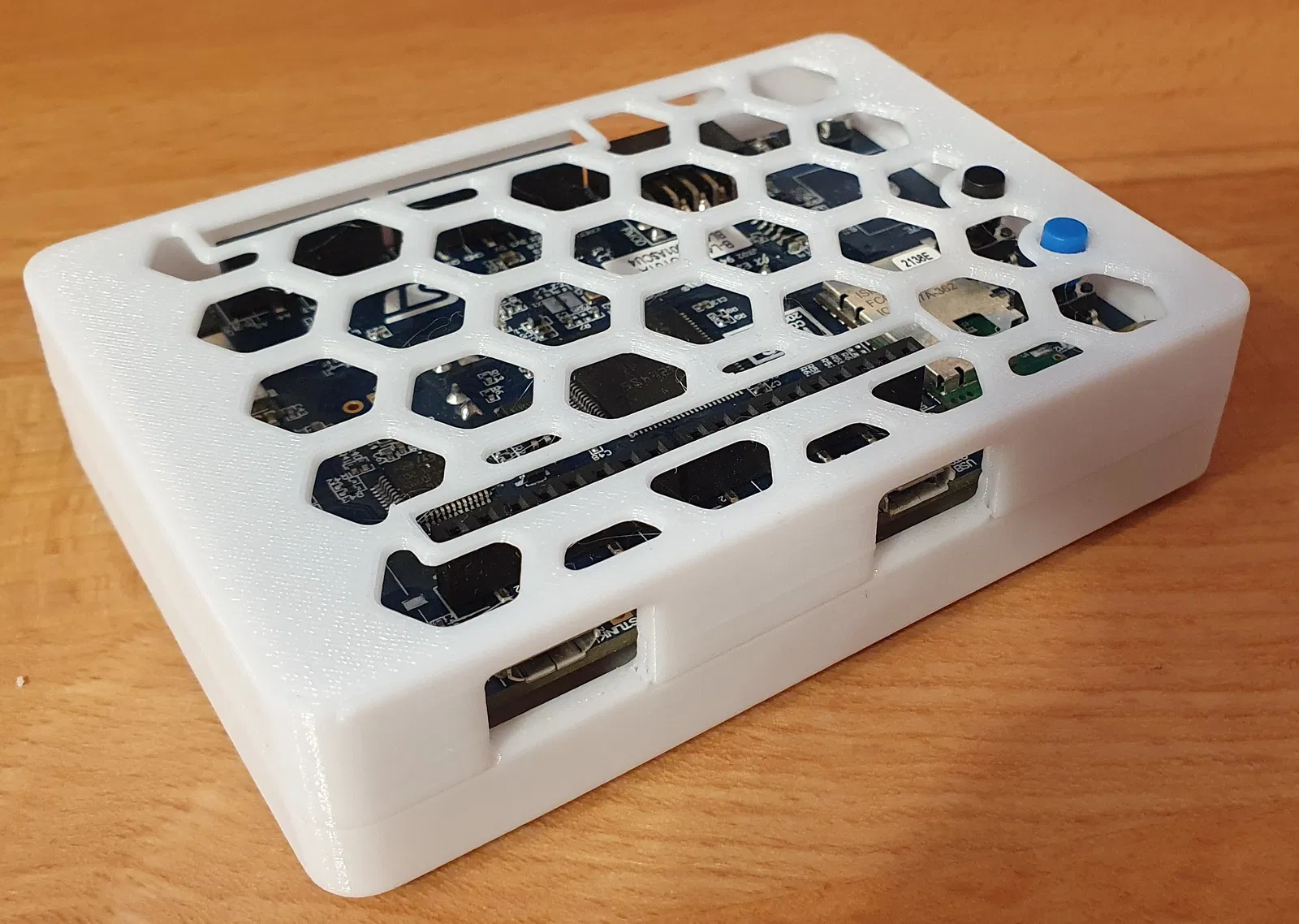

Đây là một vỏ case cho Bộ công cụ khám phá STM32 B-L4S5I-IOT01A của STMicroelectronics. Nó có các khe cắt cho tất cả các cổng kết nối ở mặt trên và hai bên, cũng như cho cảm biến khoảng cách tích hợp.
Bản thân bảng mạch có kích thước ngoài là 90,1 x 62,1 mm và khoảng cách lỗ là 83 x 55 mm với các lỗ đường kính 3,3 mm. Nếu bảng mạch của bạn có kích thước và cổng tương tự, vỏ case này cũng có thể phù hợp.
Lắp ráp

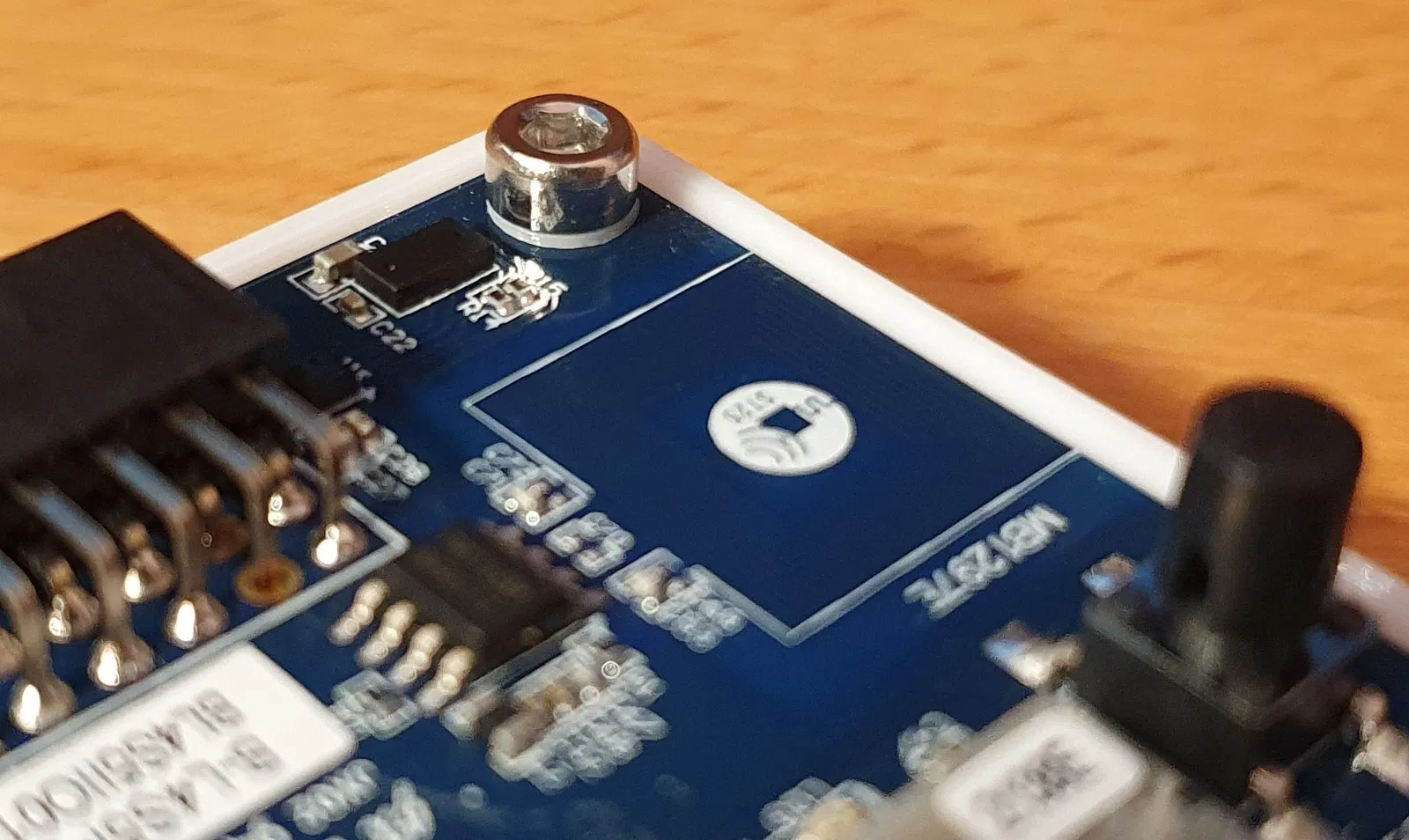

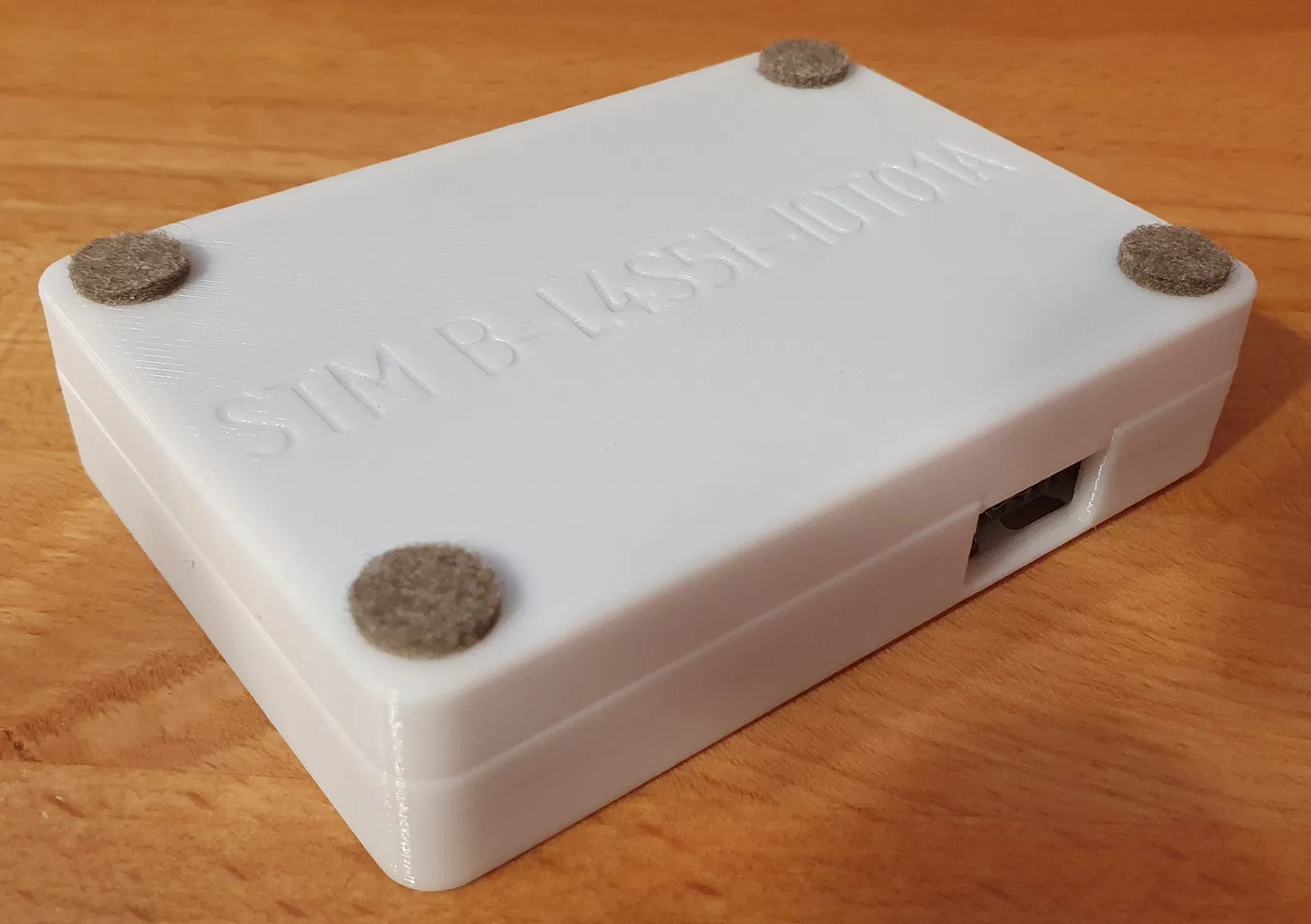

Để lắp ráp, bạn cần in nửa trên và nửa dưới của vỏ case cùng với bốn vòng bảo vệ chống trầy xước. Đặt chúng giữa bảng mạch và ốc vít để ngăn ngừa trầy xước bề mặt của bộ vi điều khiển. Để cố định bảng mạch vào vị trí, bạn cần bốn ốc M3, độ dài 5-10 mm là phù hợp. Bạn cũng có thể dán thêm chân đế bằng nỉ ở dưới đáy để tạo cảm giác cao cấp hơn :D
Giấy phép
File mô hình
