Bộ lọc carbon hoạt động siêu lớn cho máy in ABS

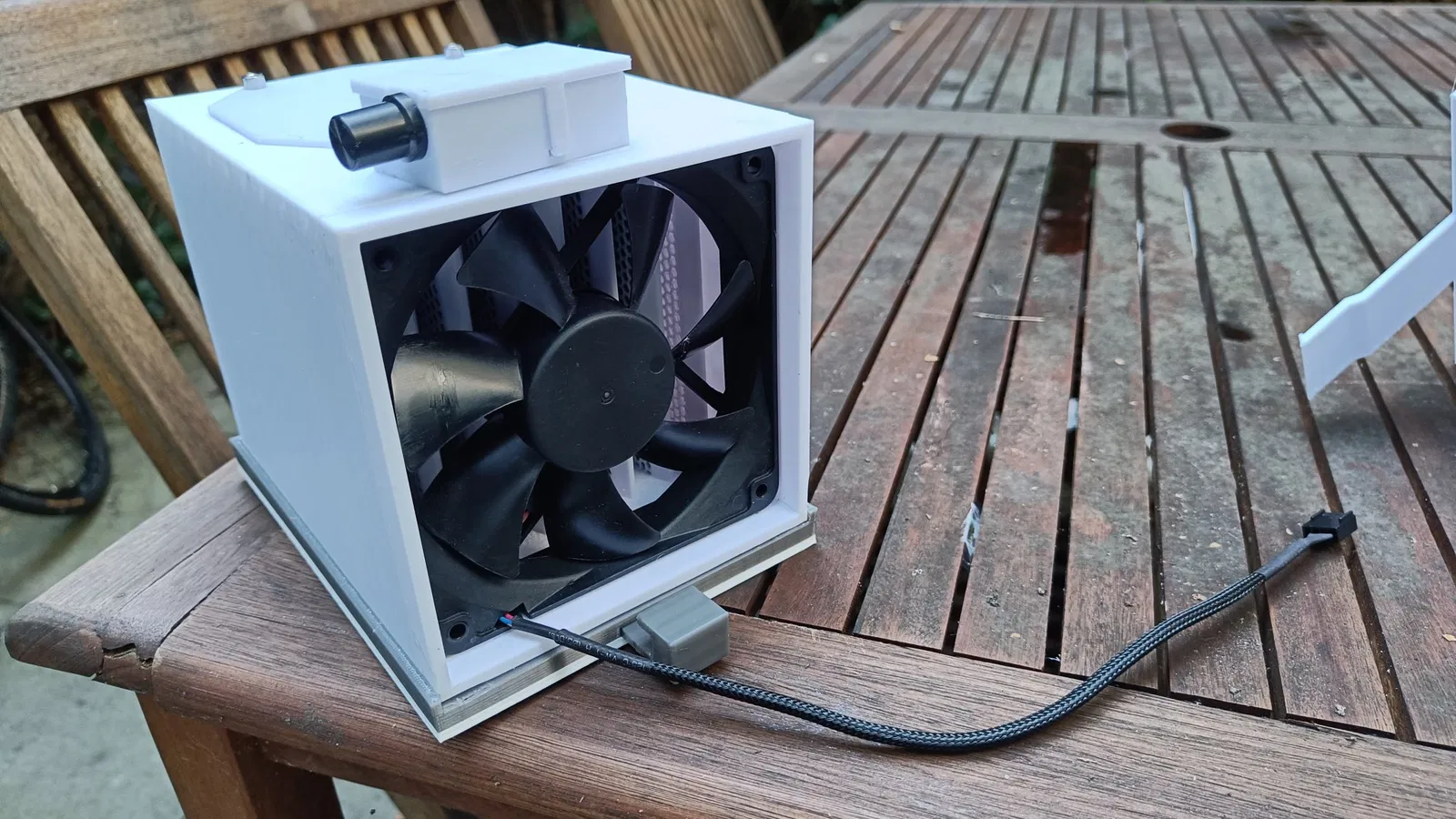

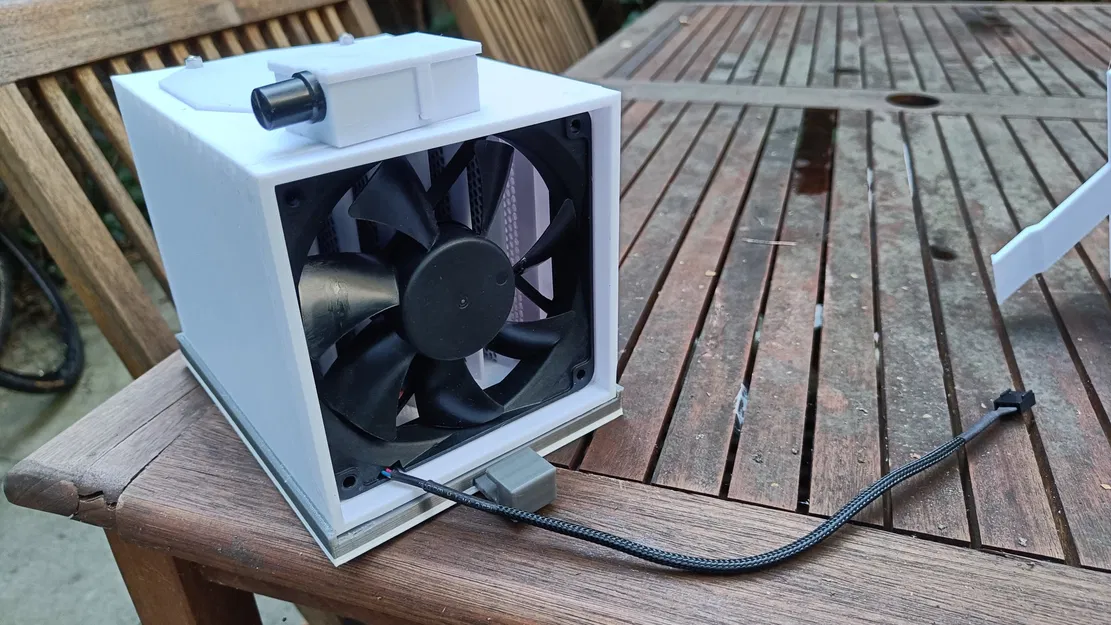

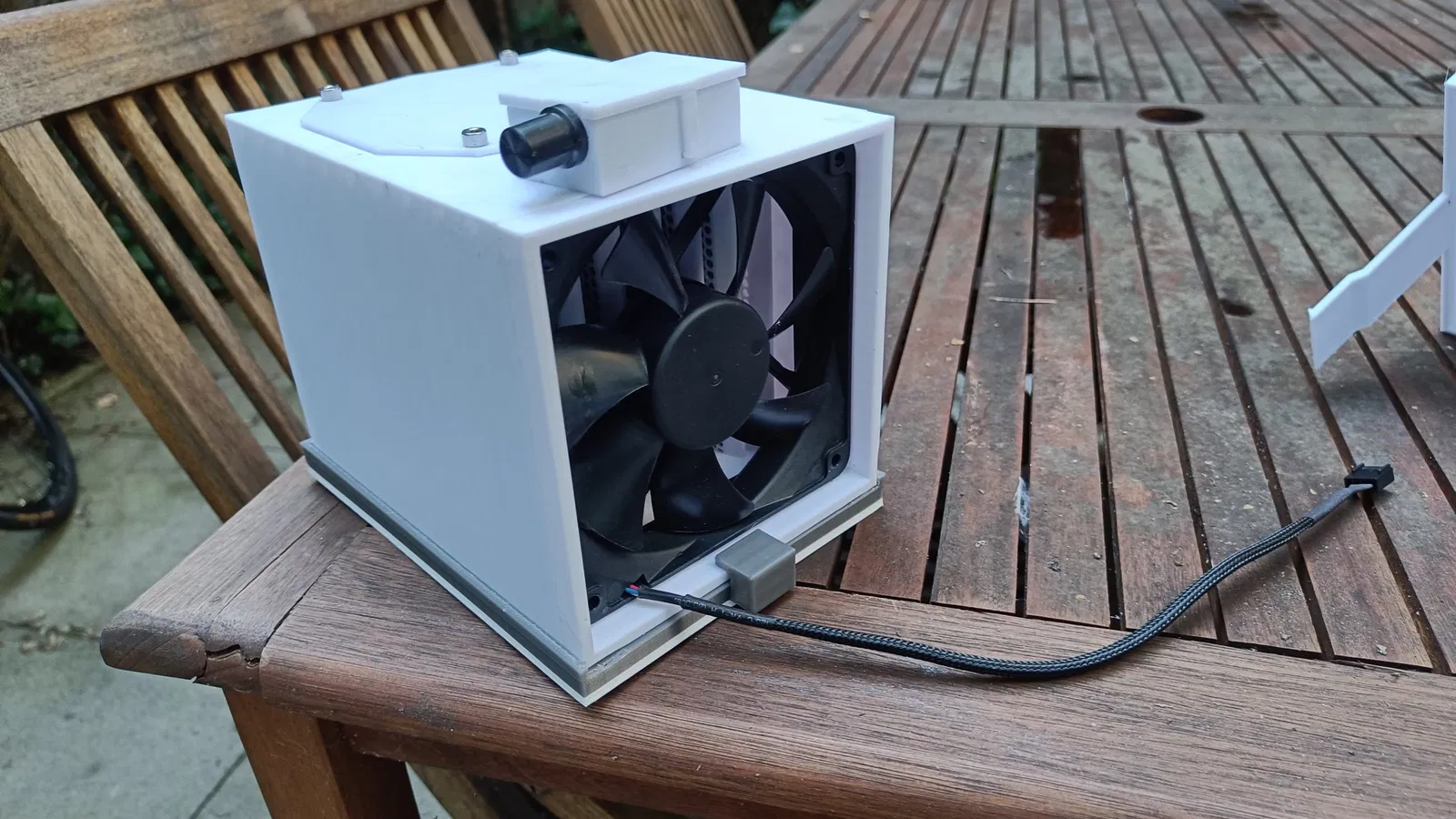

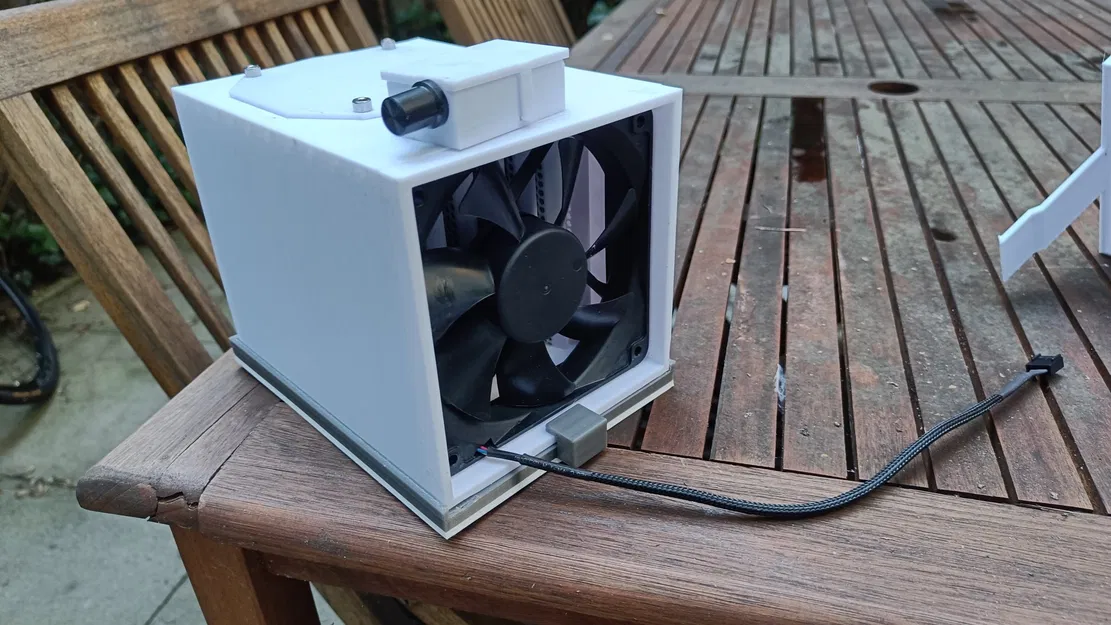

Đây là một bộ lọc carbon hoạt tính siêu lớn giúp giảm thiểu mùi ABS và các mùi in ấn khác trong một thời gian dài. Không giống như hầu hết các bộ lọc khác như thế này, nó được thiết kế để sử dụng với quạt trục 120mm (loại mà bạn có thể có sẵn từ máy tính để bàn) và không phải với quạt ly tâm. Điều này yêu cầu một thiết kế lại khái niệm luồng không khí và làm cho nó lớn hơn rất nhiều. Bộ lọc này cũng đi kèm với các nắp đầu mà bạn có thể đặt lên bộ lọc khi không sử dụng - điều này kéo dài đáng kể tuổi thọ carbon, vì nó không lọc hydrocarbon từ không khí xung quanh khi máy in tắt.

Danh sách vật liệu (BOM):

• 4x vít M4x5

• 1x quạt 120mm kèm theo vít

• một bộ nguồn 12V (tôi khuyên bạn nên dùng 3A, dựa trên quạt của bạn)

• một đầu nối quạt 12V cái

• một phích cắm 12V cái để kết nối bộ điều khiển DC với PSU

• một bộ điều khiển tốc độ DC cho quạt (Speedcontroller mà tôi đang sử dụng)

• Carbon Nevermore

• tùy chọn, để gắn giá đỡ vào tường:

  4x vít gỗ 3,5x16mm -hoặc- 4x bu lông đầu lục M4 để vặn -hoặc- keo epoxy

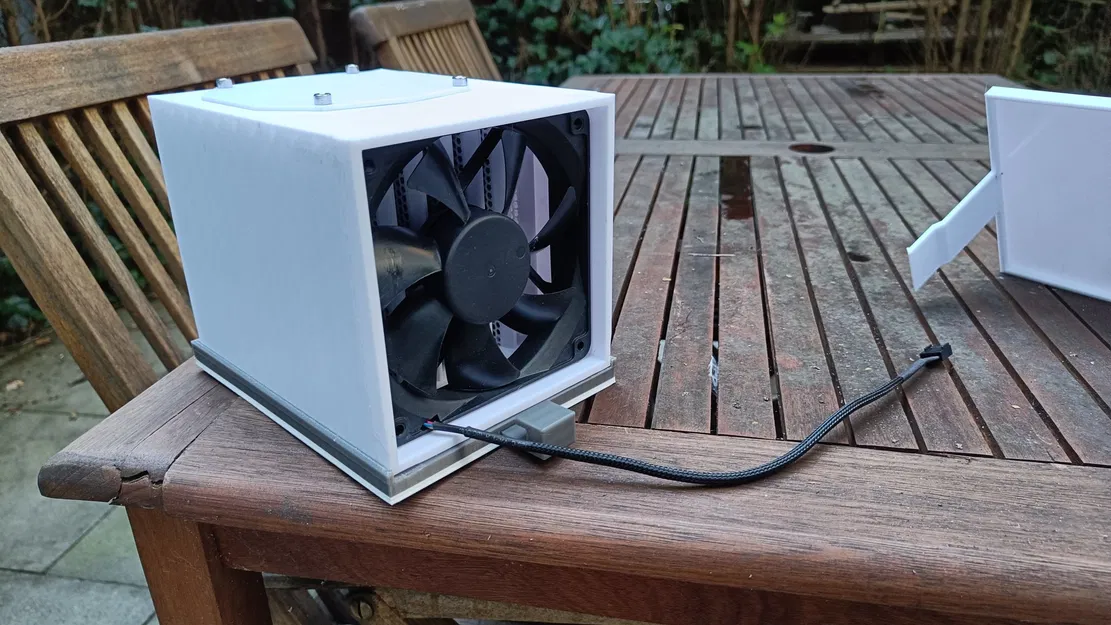

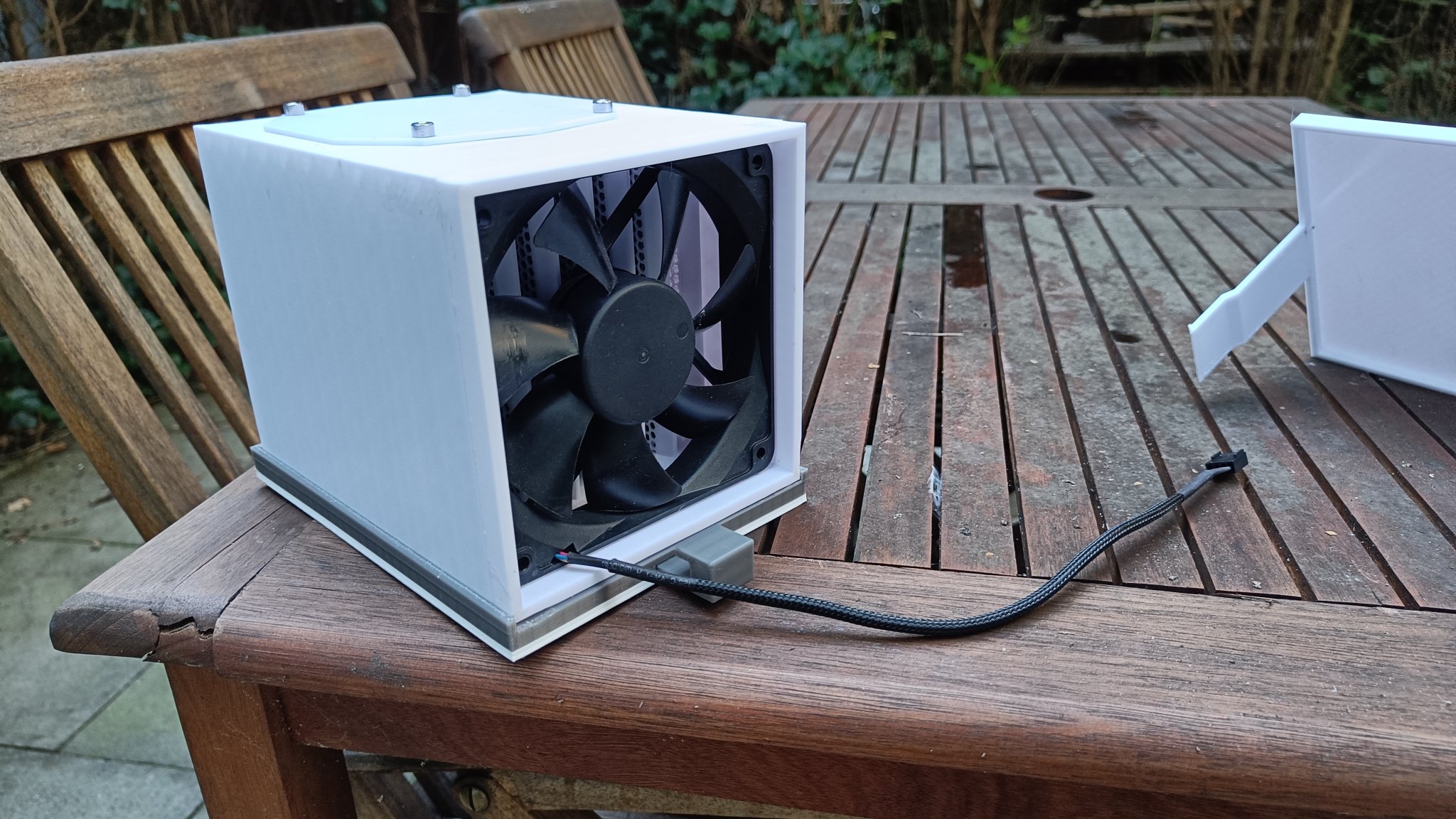

Hướng dẫn: In tất cả các bộ phận một lần, ngoại trừ nắp đầu. In cái đó hai lần. Gắn quạt 120mm lên phần lưới nhọn bằng cách sử dụng các vít nhỏ đi kèm. Vặn chúng vào quạt và sau đó qua quạt vào các lỗ được cung cấp để gắn quạt.

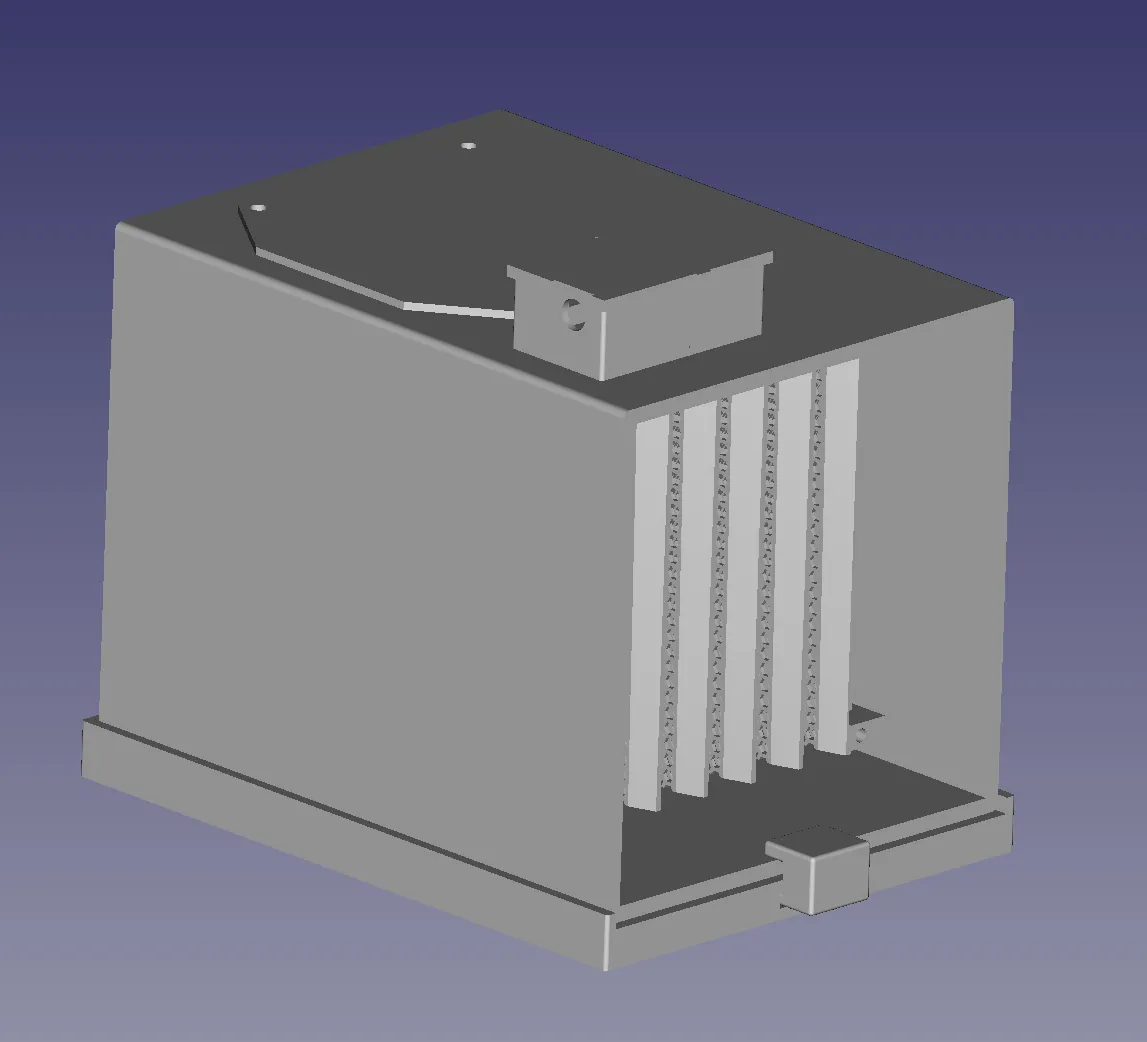

Đổ carbon hoạt tính Nevermore vào vỏ bộ lọc (tôi đã làm các lỗ bên trong đủ lớn để carbon nevermore không bị rơi ra khỏi các hình lục giác), sau đó vặn nắp vào bộ lọc bằng các bu lông M4.

Gắn giá đỡ ở đâu đó trong vỏ của bạn, ở một vị trí mà luồng không khí không trực tiếp hướng vào hoặc kéo từ bề mặt xây dựng.

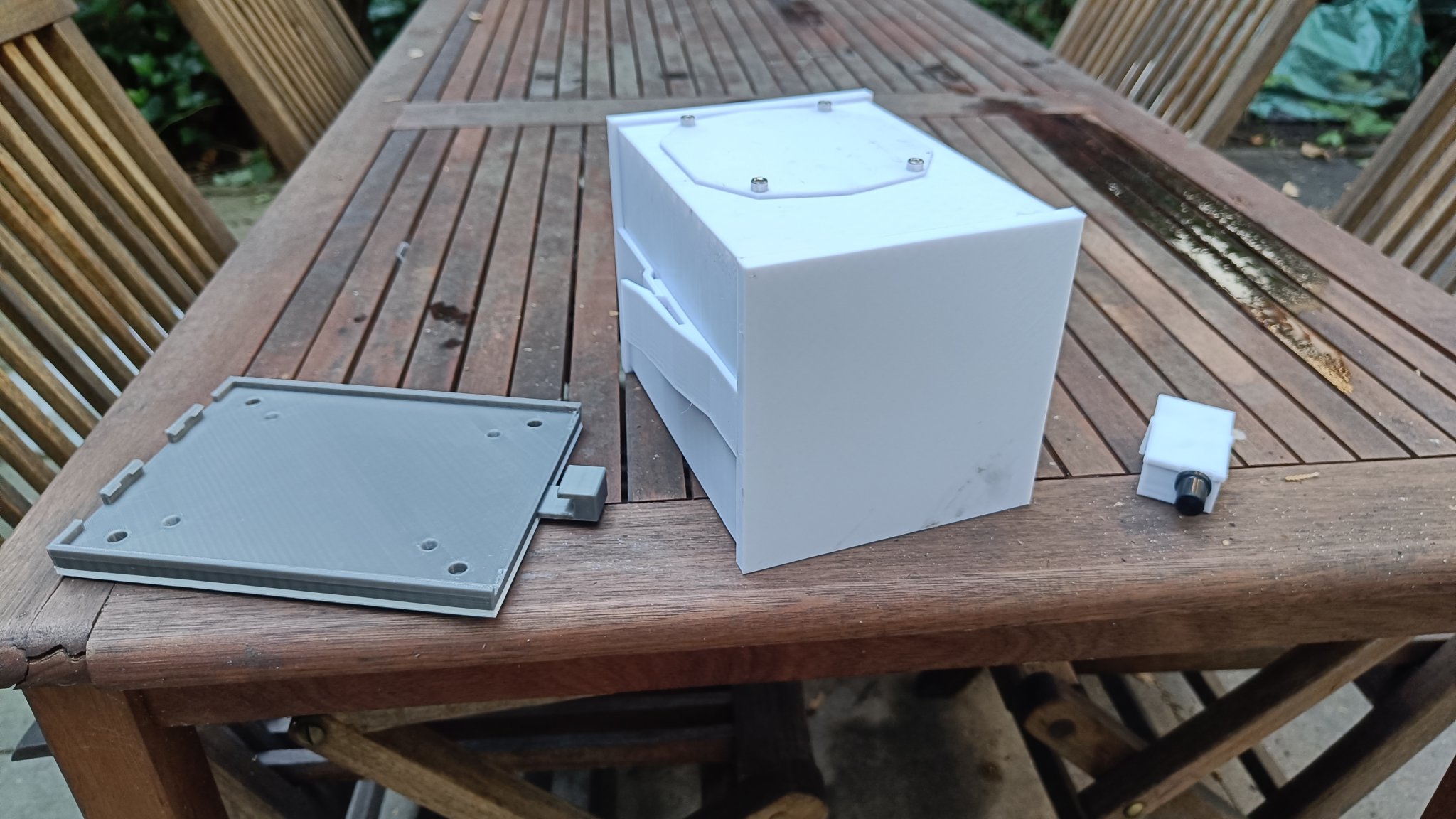

Đẩy bộ lọc với mặt không có quạt vào các móc trên giá đỡ, sau đó sử dụng khóa trên lỗ trong giá đỡ với bên dài trong giá đỡ và bên ngắn trên bộ lọc để cố định nó trên giá đỡ.

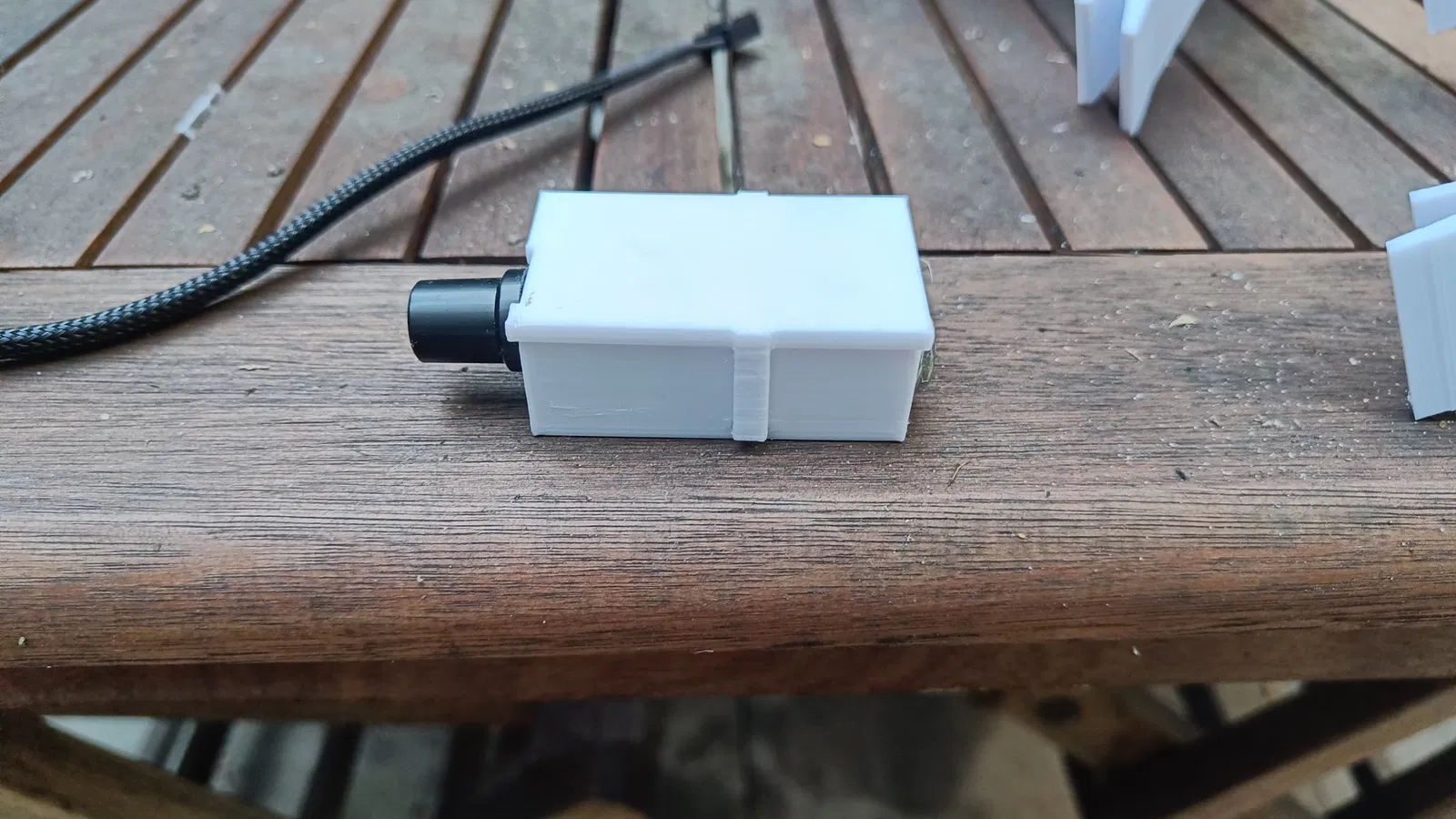

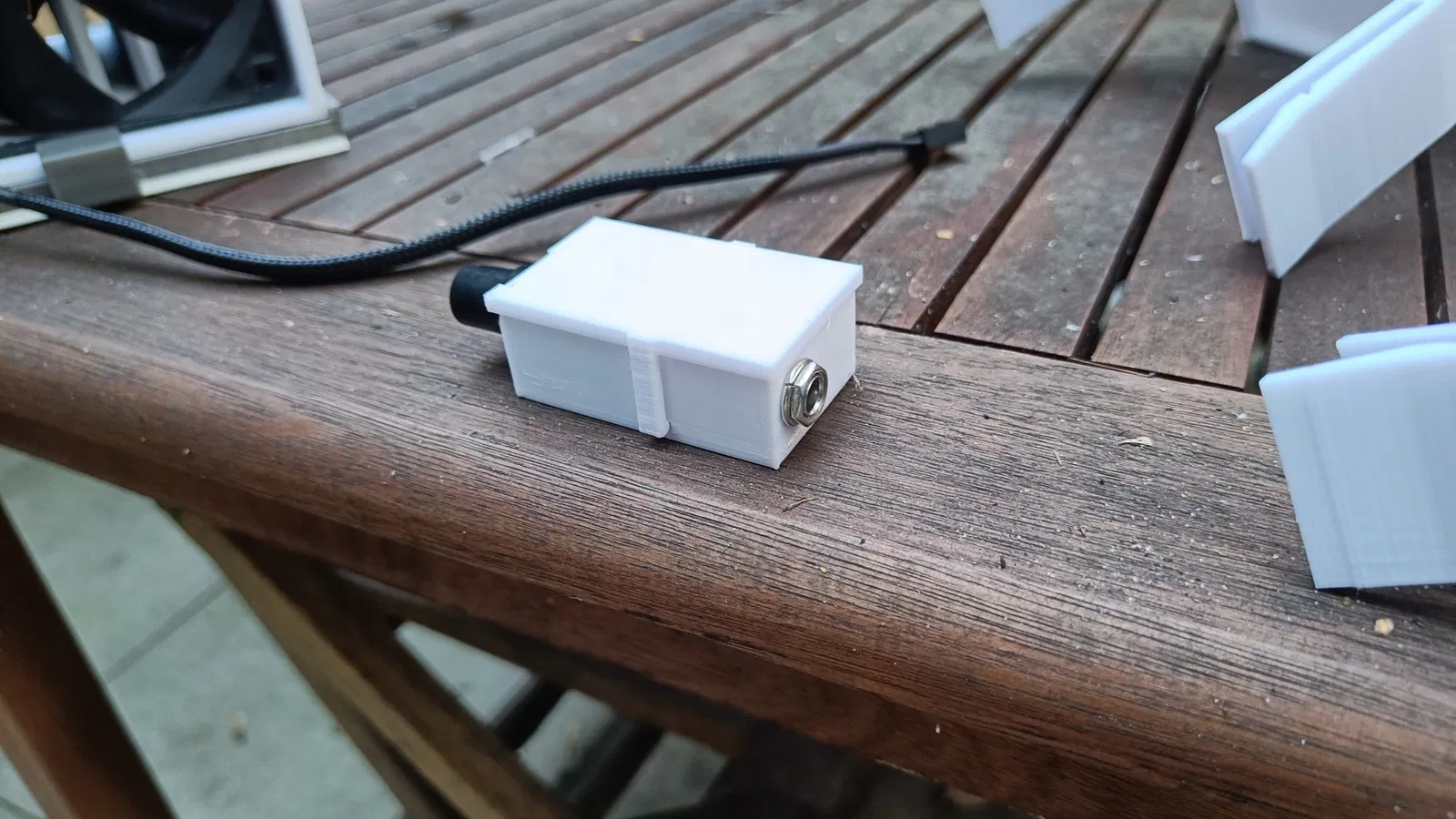

Gắn nguồn điện và bộ điều khiển quạt của bạn vào quạt. Nếu bạn đang sử dụng hộp điều khiển tốc độ mà tôi đã thiết kế, hãy dán nó vào bộ lọc ở đâu đó mà bạn có thể truy cập từ bên trong vỏ.

Mỗi khi bạn không in, hãy lấy bộ lọc ra khỏi giá đỡ, tháo quạt khỏi bộ điều khiển tốc độ và đậy nắp đầu lại.

Cảm ơn đặc biệt đến 0ndsk4 vì đã giải thích lý do sử dụng quạt ly tâm trong hầu hết các thiết kế bộ lọc carbon!

Chúc bạn in ấn vui vẻ!
