Móc Pegboard cho Dụng cụ Gắp Nam châm (Inch và Metric)

Tôi có một vài dụng cụ gắp nam châm mà tôi thích để tiện dụng bằng cách treo chúng lên bảng ghim trên bàn làm việc của mình. Cho đến nay, tôi đã treo chúng lên một tấm kim loại đang được treo trên móc bảng ghim bằng kim loại, nhưng điều này không hoạt động rất tốt vì góc gắn không tối ưu.

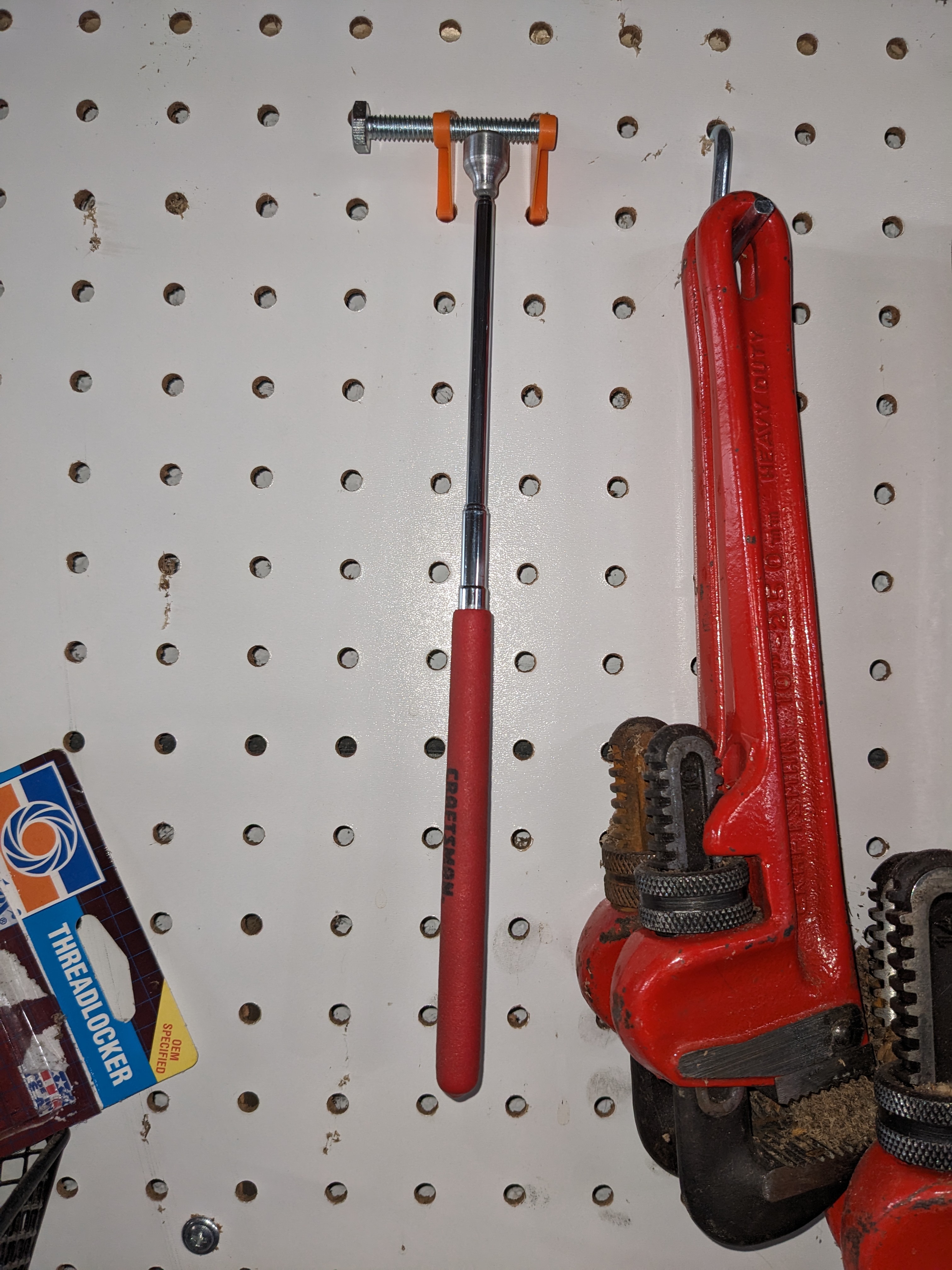

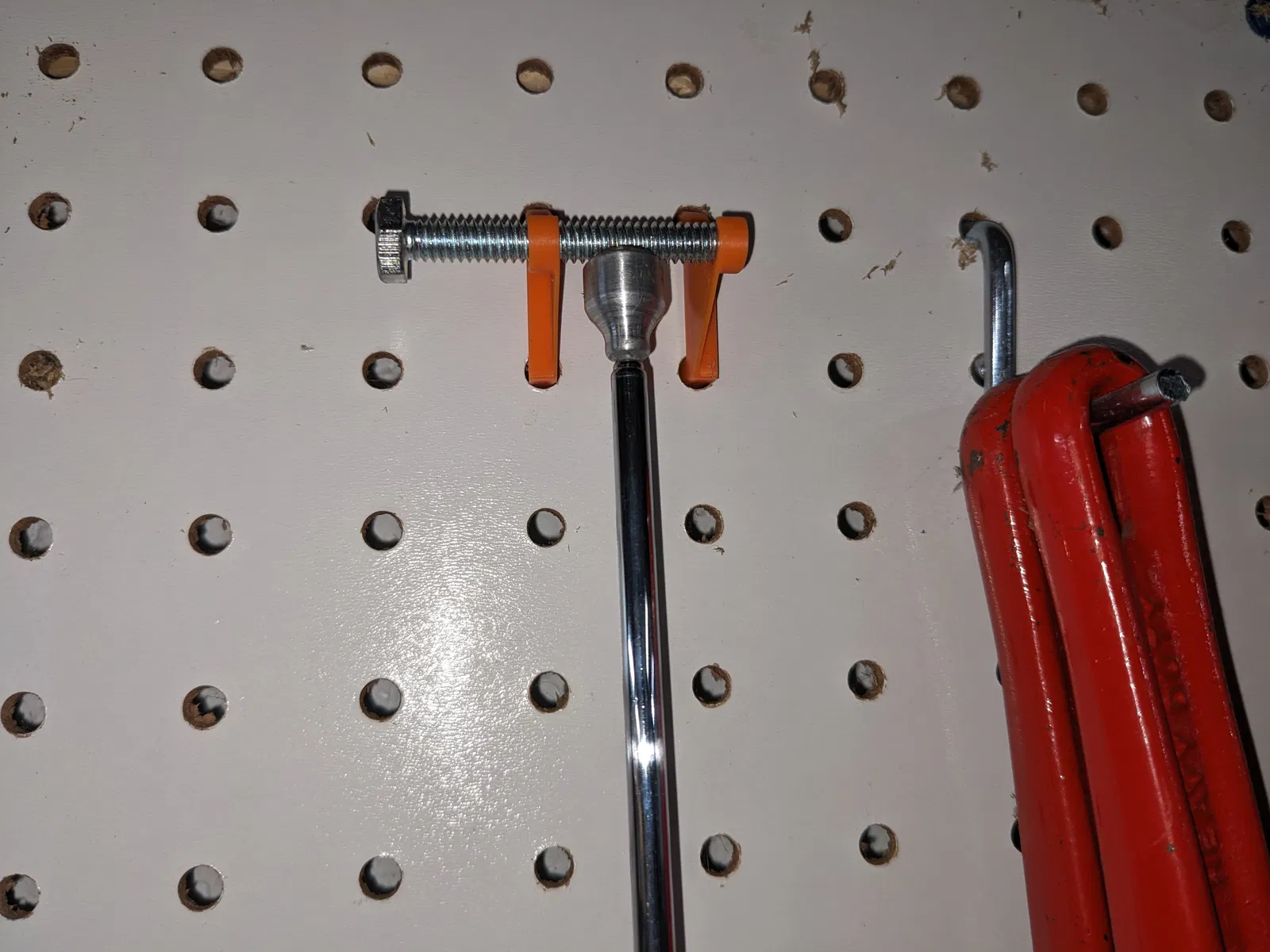

Vì vậy, tôi đã thiết kế hai móc bảng ghim in 3D này để giữ một đoạn que kim loại ngắn. Dụng cụ nam châm gắn vào que và xoay vào vị trí, giữ chắc chắn. Tôi đã sử dụng bu lông cắt theo chiều dài cho que, vì đây là những vật dụng có sẵn.

Ngoài các bộ phận móc in, điều này còn yêu cầu một bu lông ¼" hoặc 6mm được cắt theo chiều dài thích hợp (tôi đã sử dụng bu lông hoặc vít máy cho bộ phận này để nó trở thành một bộ phận có sẵn). Một đoạn ren cũng có thể hoạt động (hoặc thậm chí là que không ren có đường kính khoảng 6mm).

Lắp ráp

In các bộ phận móc Trái và Phải (thực ra hai bộ phận tay phải hoặc hai bộ phận tay trái đều hoạt động tốt như nhau, nhưng tôi thích sự đối xứng). Cắt một đoạn que có chiều dài khoảng 25mm (1 inch), và lắp từng đầu vào lỗ ở mỗi bộ phận móc. Treo bộ phận lắp ráp lên bảng ghim của bạn.

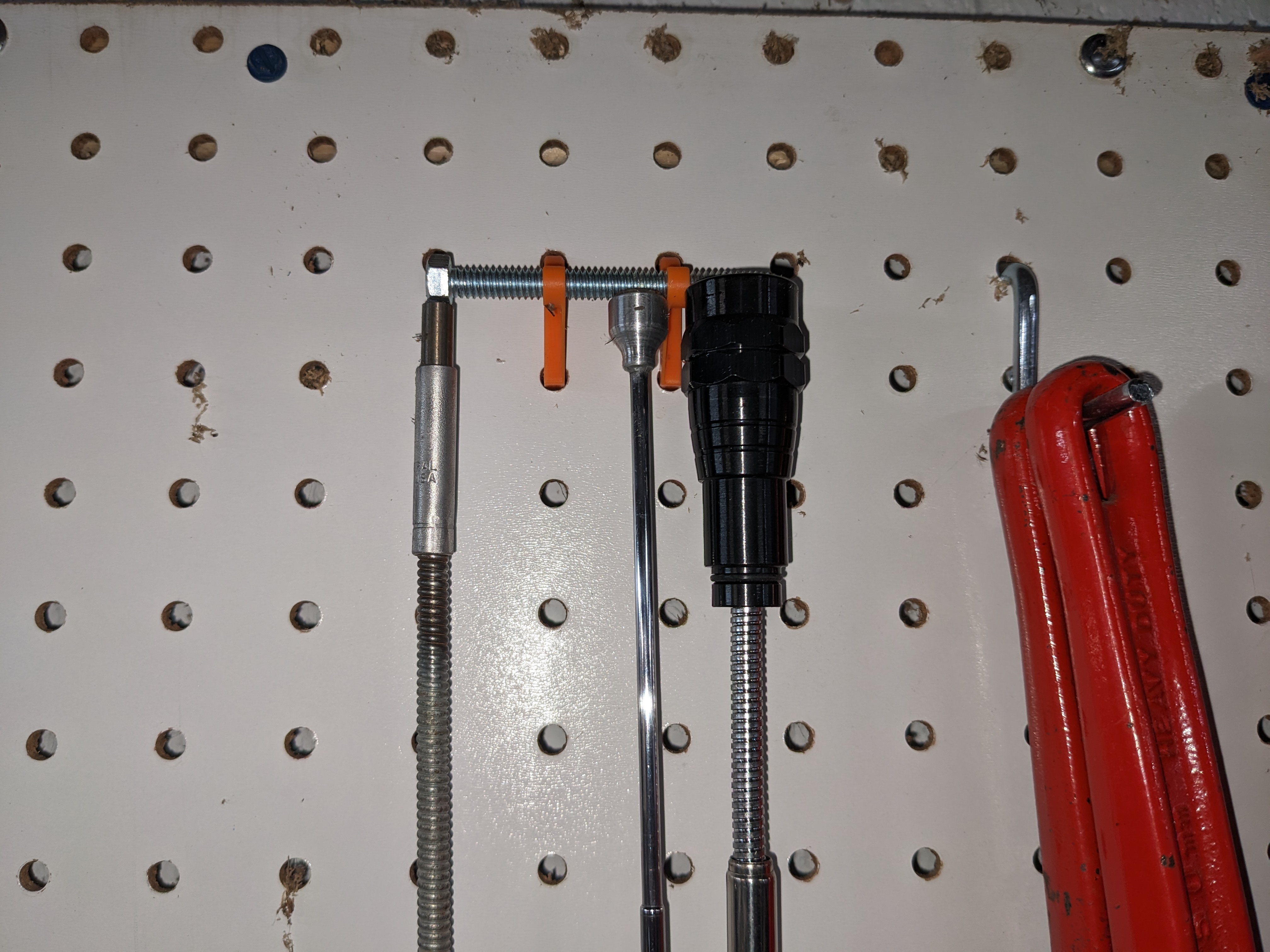

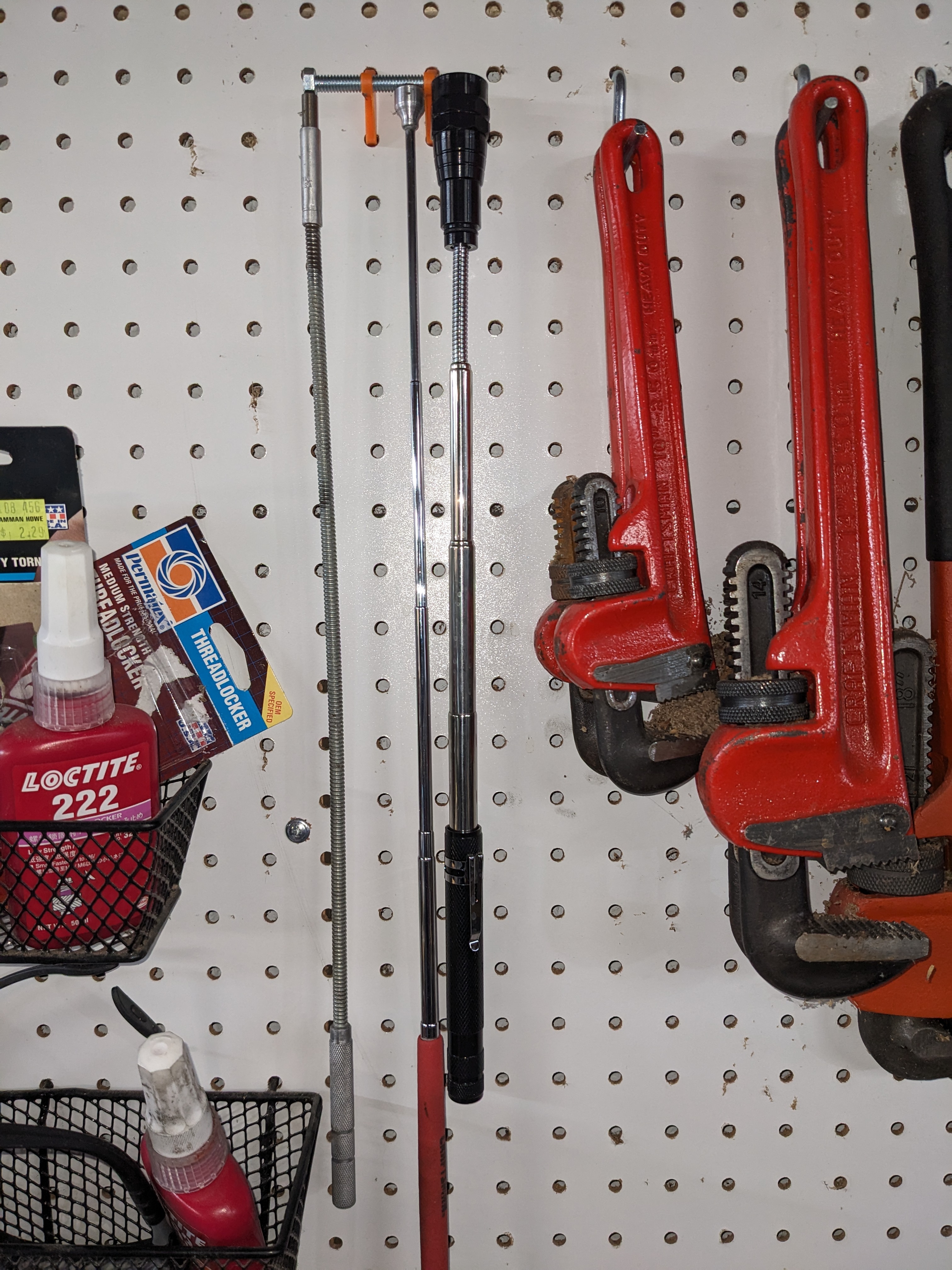

Lưu ý: Thực ra không cần thiết phải cắt bu lông theo chiều dài - điều này chủ yếu là để làm cho nó trông gọn gàng hơn một chút. Bạn cũng có thể sử dụng một que dài hơn (xem ảnh) để giữ nhiều dụng cụ nam châm ở hai bên.

Hướng dẫn in

In bằng PLA bằng tệp 3mf được cung cấp; nếu không:

• Không yêu cầu brim, nhưng hãy đảm bảo lớp tiếp xúc đầu tiên của bạn được điều chỉnh tốt; một ít keo cũng hữu ích.
• Số lớp perimeters = 5
• 0% infill

Để có một móc chắc chắn tối đa, hãy tăng số lớp perimeters lên 8. Hãy chắc chắn in các móc nằm phẳng trên các mặt của chúng.

CAD

Các tệp CAD 3D OnShape cho cái này ở đây :

https://cad.onshape.com/documents/9a9ba75e8262e4707ebf845c/w/2a700de391aa69a4b0e5fec5/e/bcd95b546da7ae59bc143874?renderMode=0&uiState=6570df5b45226056d6feafd3
