Không gian bổ sung cho RPI Hats khi sử dụng WaveShare CM4-IO-POE-BOX-B

WaveShare CM4-IO-POE-BOX-B là một trong những cách yêu thích của tôi để triển khai Raspberry Pi và nó đã có sẵn nhiều tùy chọn I/O mà tôi thường cần. Nó thậm chí còn phù hợp với một số bo mạch Raspberry Pi.

Nhưng nếu bạn muốn xếp chồng nhiều bo mạch, bao gồm các bo mạch mở rộng bổ sung (ví dụ: để kết nối radio) và cài đặt nhiều đầu nối bên ngoài, bạn sẽ nhanh chóng gặp phải một mớ dây hỗn độn không thể quản lý được và không thể đóng hộp ban đầu.

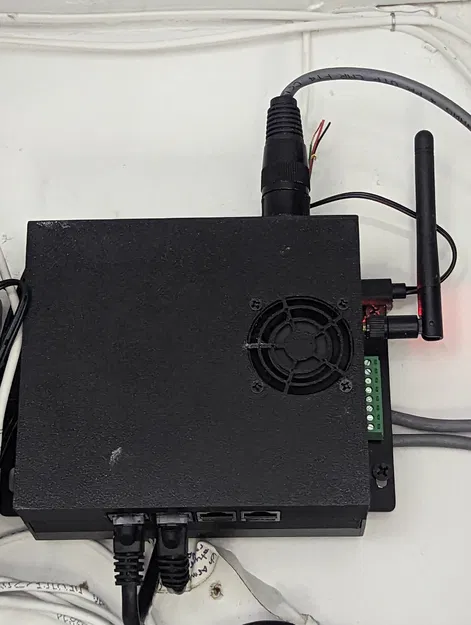

Mô hình này cung cấp một nắp thay thế. Nó có không gian cho hai bảng mạch nhỏ có thể được đặt gọn sang một bên, nó có các lỗ cho tối đa bốn đầu cắm keystone tiêu chuẩn và nó có một lỗ lớn cho ổ cắm đường kính 22mm (ví dụ: ổ cắm XLR cho kết nối DMX512 sử dụng cổng RS485 tích hợp).

Tôi thấy rằng các đầu cắm keystone RJ45 mang lại nhiều tính linh hoạt để đưa nhiều loại đầu vào và đầu ra ra bên ngoài. Nhưng điểm hay của keystone là bạn có thể dễ dàng tùy chỉnh loại đầu nối bạn muốn cho ứng dụng của riêng mình.

Bạn có thể chỉnh sửa tệp OpenSCAD đi kèm, nếu bạn không cần tất cả các tính năng này (ví dụ: lỗ 22mm lớn). Trên thực tế, tất cả các kích thước có thể dễ dàng điều chỉnh trong tệp, nếu bạn phát hiện ra bạn cần một vỏ lớn hơn hoặc nhỏ hơn.

In với hầu hết mọi loại sợi. Sử dụng bốn đai ốc giữ hình vuông và vít M3 15mm để gắn nắp mới.
