Vỏ hộp PIL-Box

Đây là vỏ bảo vệ cho mạch PILBox PCB của Jean-Francois (Jeff) Garnier. Xem trang của ông ấy tại http://www.jeffcalc.hp41.eu/hpil

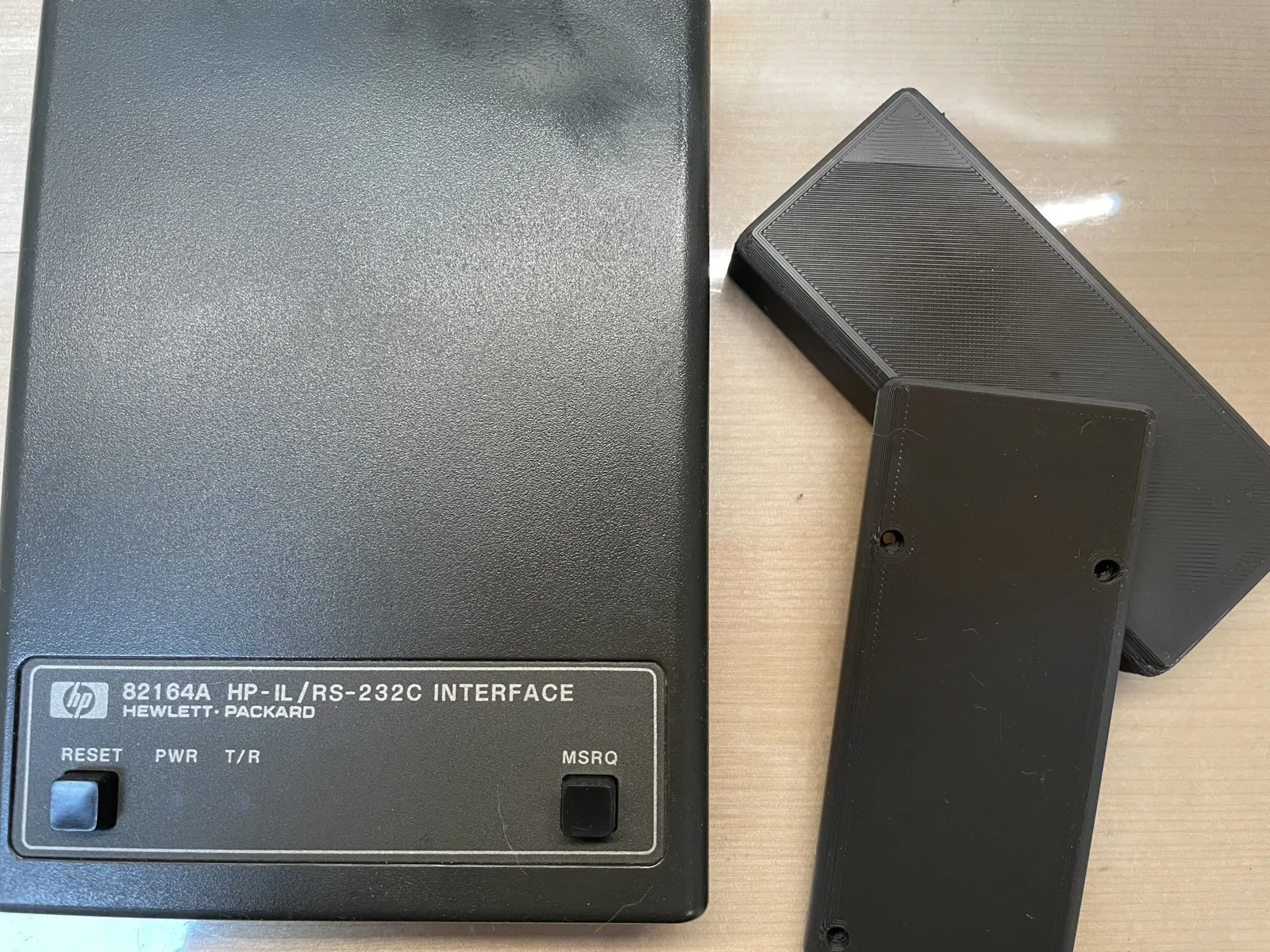

Tui có con HP 812164A (giao diện HP-IL sang RS232C) bị hư cả mấy năm nay. Cố gắng cỡ nào cũng không sửa được, nó chết dí rồi, nên tui tháo cái khối connector HP-IL ra để xài lại trên cái PILBox của tui.

Nếu bà con không có mấy cái connector đó, tui cũng làm cái mặt trước có hai lỗ để luồn cáp HP-IL như PILBox gốc (mặc dù tui không ủng hộ việc cắt một cái cáp HP-IL còn ngon lành và siêu hiếm ra làm đôi).

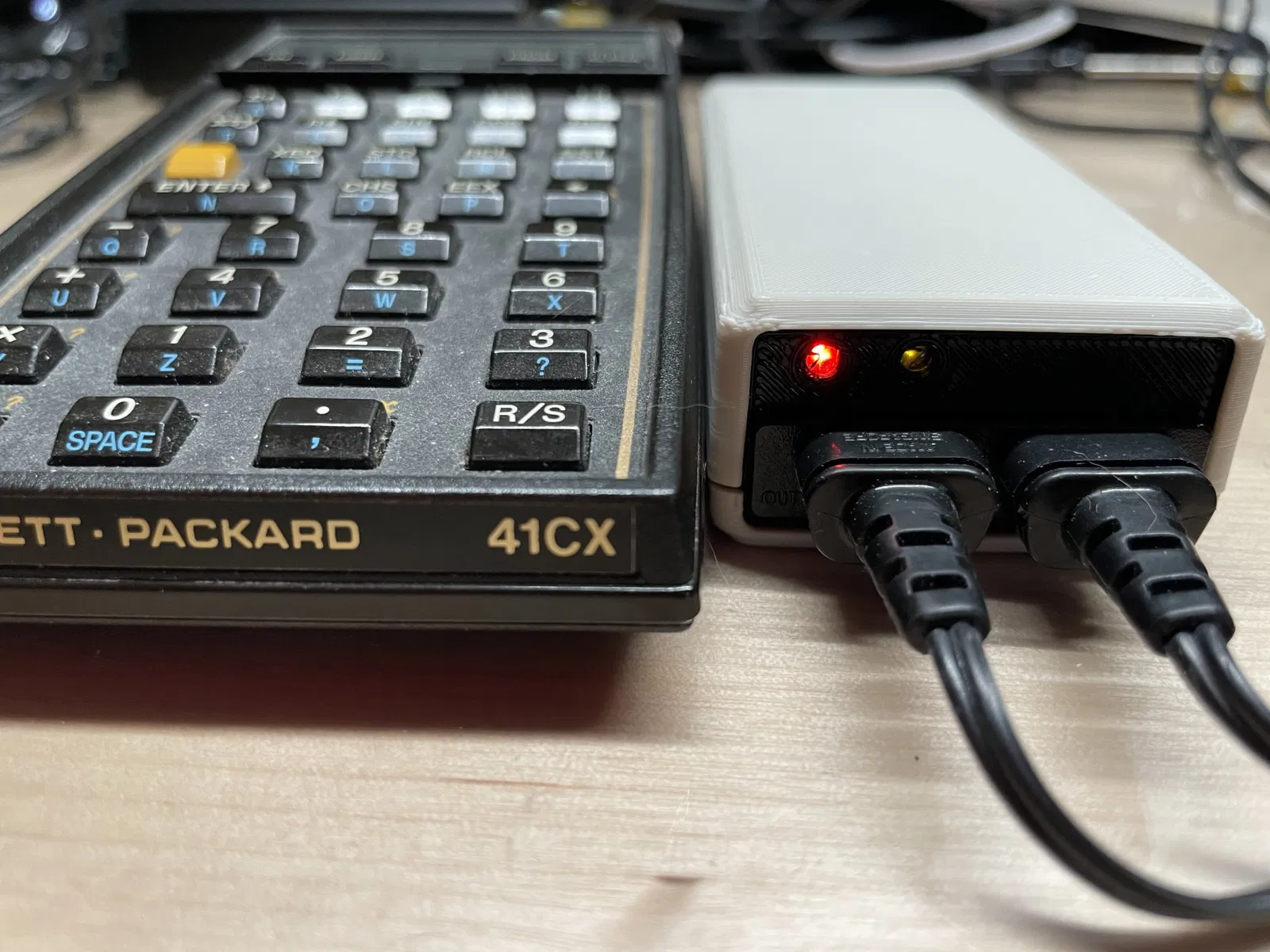

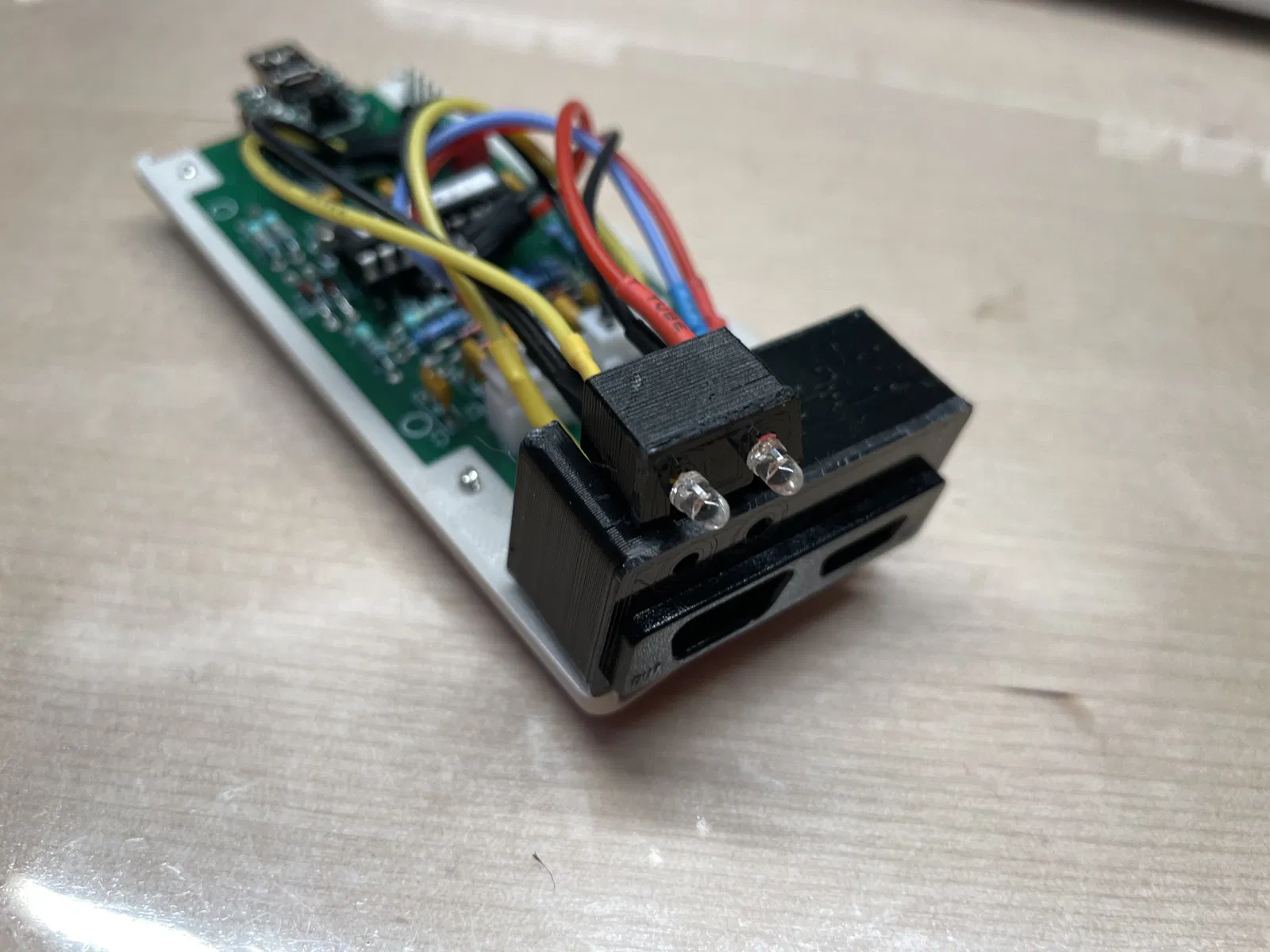

Có hai lỗ cho đèn LED 3mm. Một đèn LED được nối qua điện trở 330 ohm nối tiếp vào chân 1 (ground) và 2 của JP1 (gần module USB) để báo nguồn, còn cái kia nối với các pad LED1 trên PCB (chú ý cực tính: cực âm - negative - là pad gần PIC).

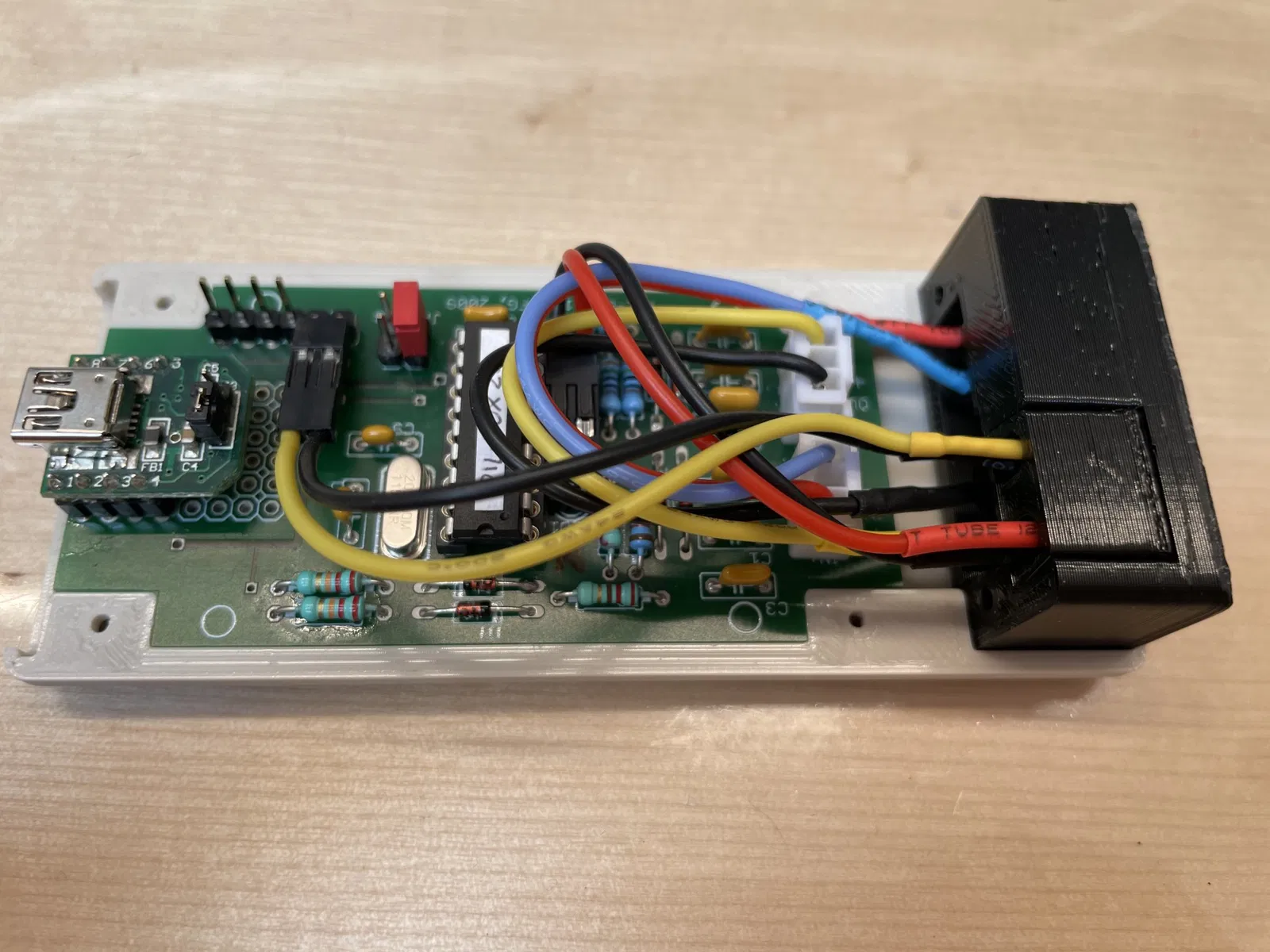

Như bà con thấy trên hình, tui dùng connector "Dupont" vì tui đang thử nghiệm, nhưng bà con có thể hàn dây trực tiếp vào PCB. Cứ chừa khoảng 3 inches cho đèn LED báo nguồn.

Trên hình, bà con sẽ thấy tui thay các khối terminal bằng connector JST XHP-3 sau khi tháo ghim giữa ra. Mấy cái connector này giúp giữ đúng cực tính của các đầu nối (tui vẫn chưa chắc nó có quan trọng không, nhưng tui không muốn mạo hiểm).

Một trong những vấn đề, và cũng là lý do tui không thể hàn thẳng khối connector vào PCB, như trên con 812164A, là Jeff đã chọn đặt connector đầu vào bên trái, ngược với những gì bà con thấy trên khối connector do HP sản xuất. Tui có thể lật cái PCB lại, nhưng rồi connector USB sẽ bị lộn ngược.

Khối connector được giữ bằng ốc zin của con 812164A, còn cái vỏ thì được cố định bằng bốn con ốc tự cắt M2x8 đầu Phillips.

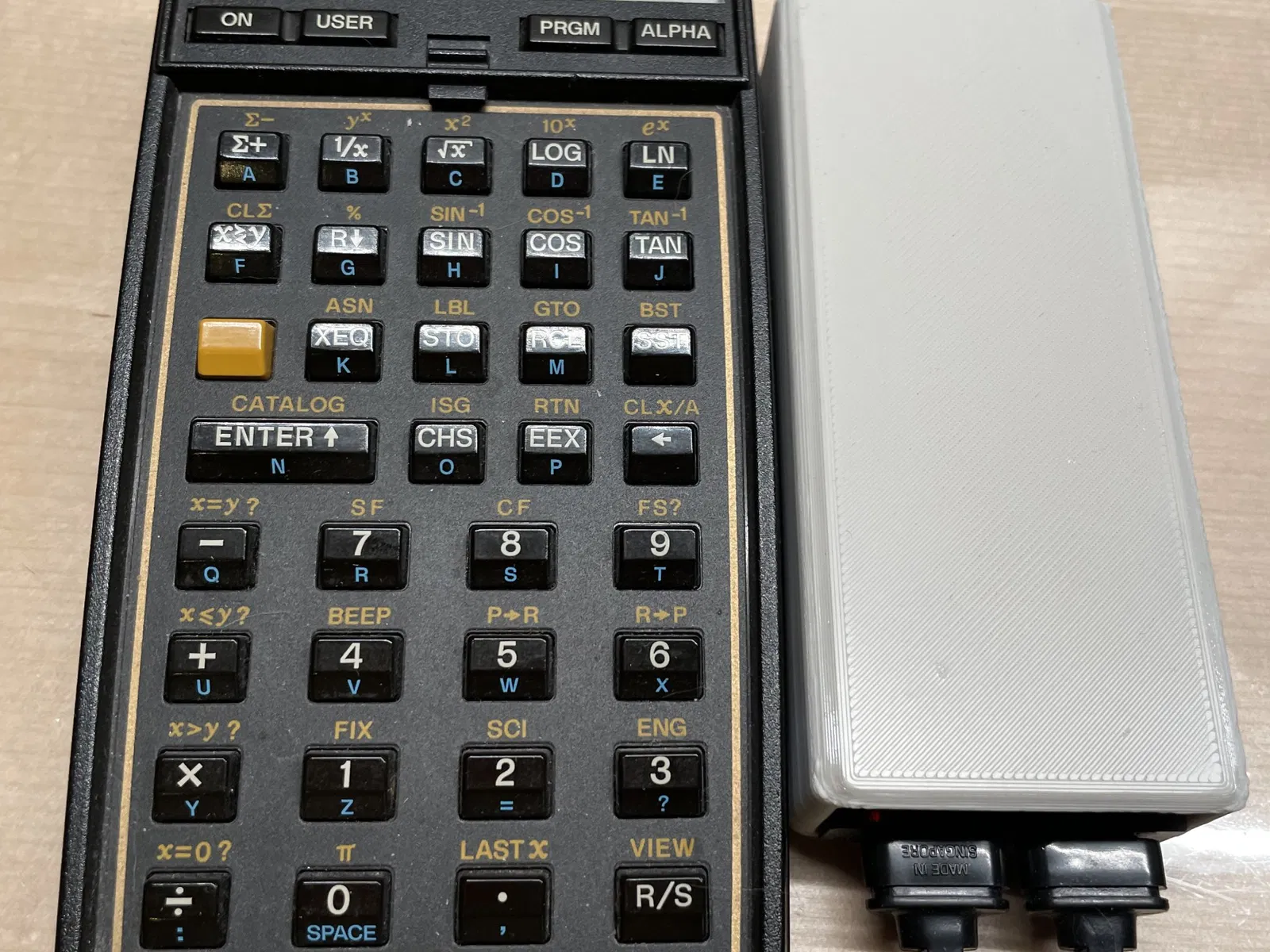

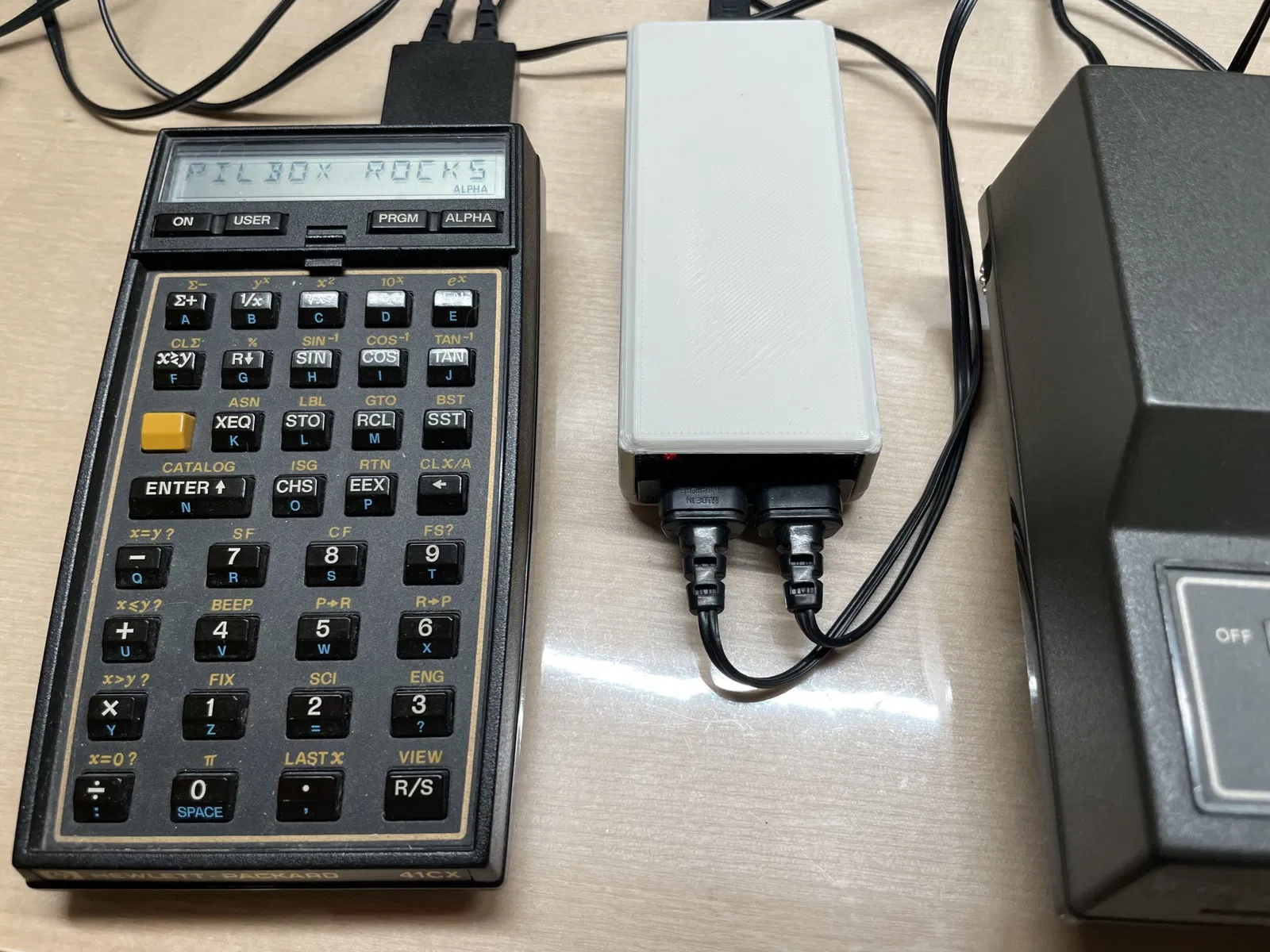

Đây là thành quả nè. Nó dài hơn cái vỏ gốc mà Jeff đang bán kèm bộ kit, vì có thêm mấy cái connector với chỗ dây nhợ lằng nhằng, nhưng tui thấy nó gọn gàng hơn (dù có cái "elephant foot" rõ mồn một do cái filament tui mới mua tệ quá).

Giờ kiếm cái filament màu nâu khói của HP để tông xuyệt tông với mấy cái peripheral HP-IL còn lại thôi...

Cập nhật 20231029: Tui đã tìm được filament có màu giống hệt mấy cái peripheral HP rồi! Polymaker dark gray green PLA
