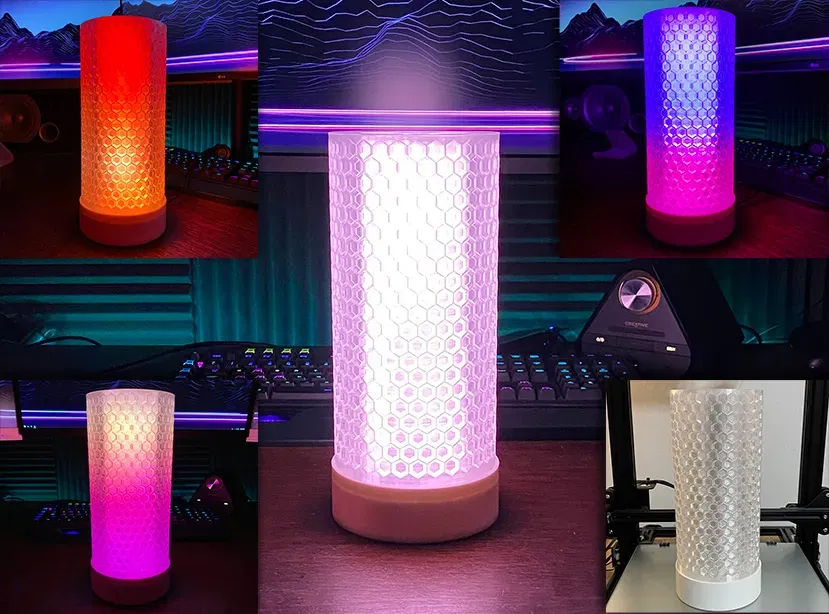

Đèn Chromalux Neopixel

TRƯỚC KHI IN Ba bộ phận cần được in bằng Chế độ Lọ / In xoắn ốc: Giá đỡ dải đèn LED, Tấm khuếch tán và Chụp đèn.

• Chụp đèn nên được in với 3-4 lớp đáy, đây sẽ là đỉnh của đèn.
• Giá đỡ dải đèn LED và Tấm khuếch tán cần được in mà không có lớp trên hoặc đáy, chúng về cơ bản hoàn toàn rỗng, in một thành để lồng vào các rãnh ở Đế.

Hy vọng điều này giúp ích. :)

Tôi đã thiết kế cái này như một dự án nhỏ thú vị sử dụng các bộ phận thừa mà tôi có sẵn và khá hài lòng với kết quả!

Tôi đã thêm một vài thiết kế chụp đèn ngoài mà tôi đã tạo, nhưng tôi muốn thấy một số ý tưởng và thiết kế mà bạn có thể nghĩ ra! :D

NHỮNG THỨ CẦN CHO DỰ ÁN

Bộ vi điều khiển - Tôi dùng ESP8266, NodeMcu Mini D1. Chúng có giá cả phải chăng và dễ làm việc.

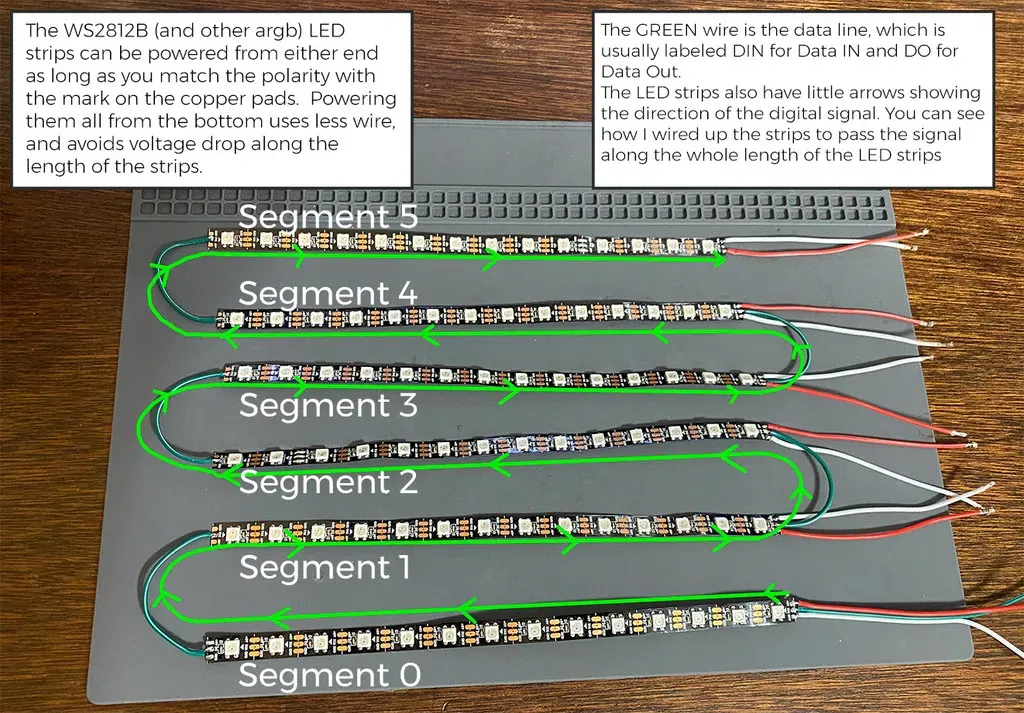

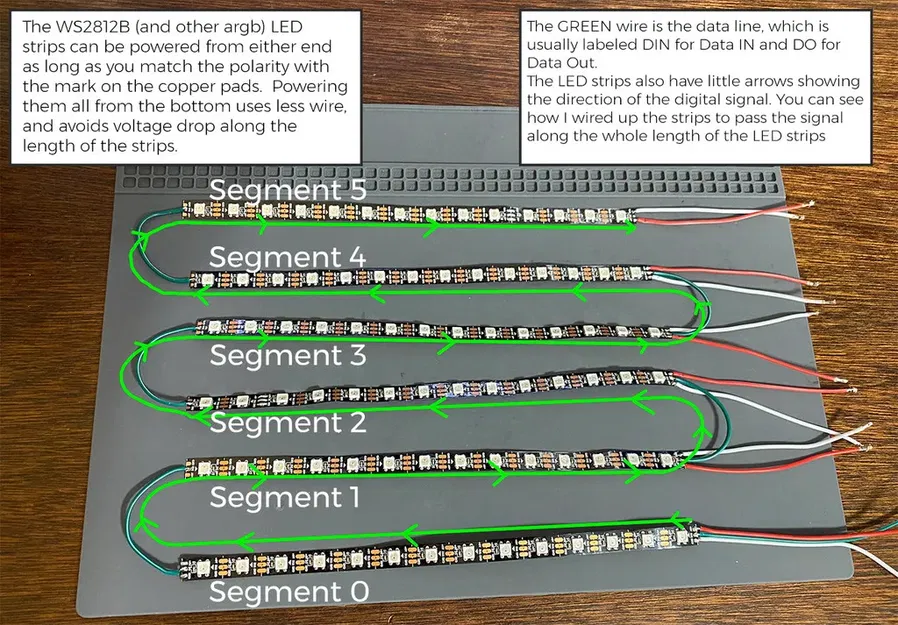

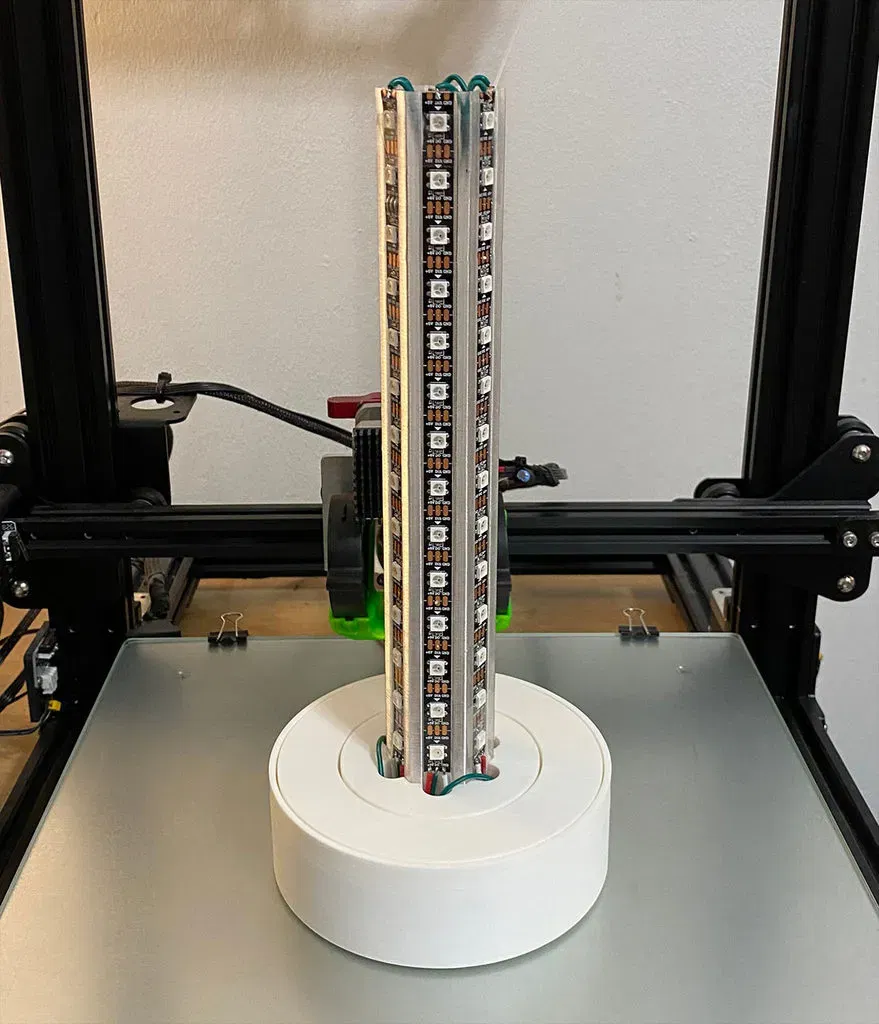

Dải đèn LED - Trong ảnh, tôi đang sử dụng dải ws2812b, 60 đèn LED mỗi mét. Bạn cần 6 đoạn, mỗi đoạn 14 đèn LED để lắp ráp như trong hình.

Vui lòng kiểm tra phần Cài đặt in bên dưới để biết hướng dẫn in.

Tôi hy vọng bạn thích cái này và tôi sẽ thấy một số thành phẩm của dự án này. Hãy để lại bình luận nếu có bất kỳ câu hỏi nào và tôi sẽ cố gắng hết sức để giúp đỡ!

Phần mềm WLED - Cắm bộ vi điều khiển của bạn vào cổng USB của máy tính và truy cập trang web này - https://install.wled.me/ Làm theo hướng dẫn. (bạn có thể cần cài đặt một trình điều khiển USB đặc biệt để máy tính của bạn nhận dạng bộ điều khiển. Điều này là bình thường, và trang đó có liên kết đến hướng dẫn cách giải quyết nó)

Cài đặt in

Yêu cầu thể tích in ít nhất 130x130x250 để in ở kích thước đầy đủ. (Ender 3 tiêu chuẩn có thể in được, nhưng gần như sẽ đạt đến giới hạn trục Z.)

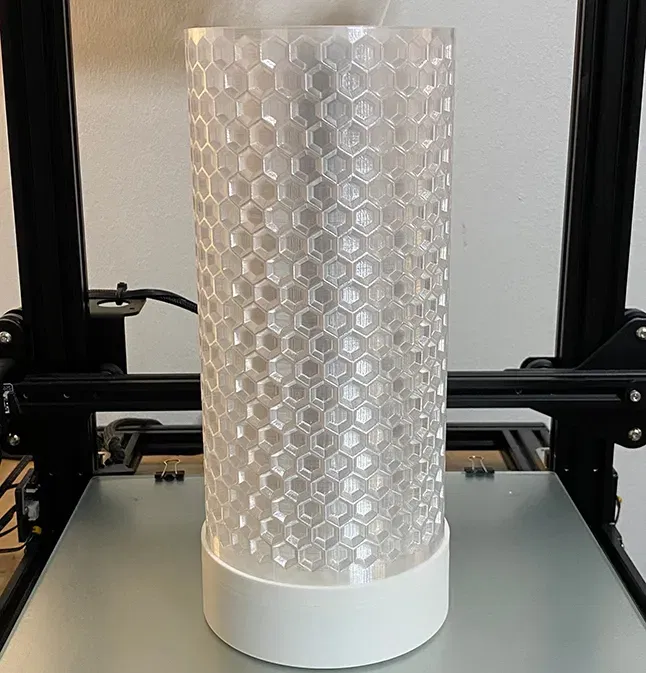

In chụp đèn ở Chế độ Lọ với một vài lớp đáy. Lớp đáy sẽ trở thành đỉnh của đèn và che dải đèn LED từ phía trên.

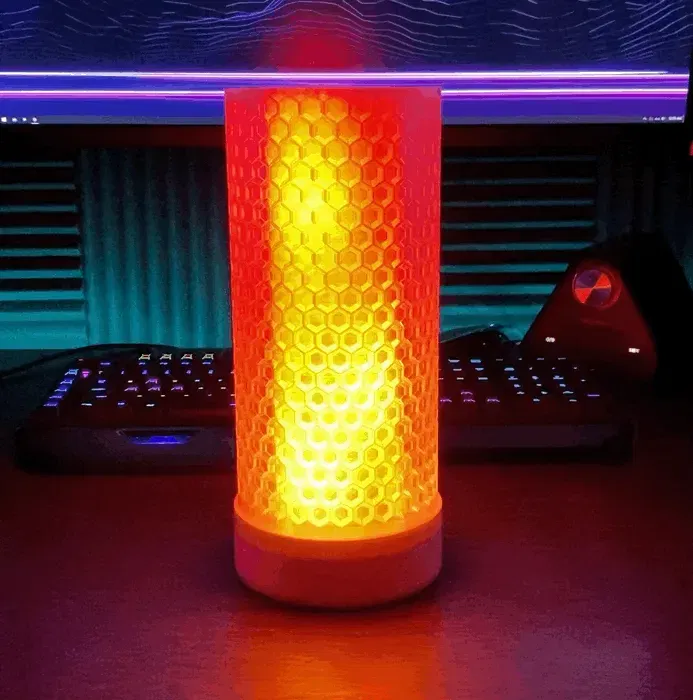

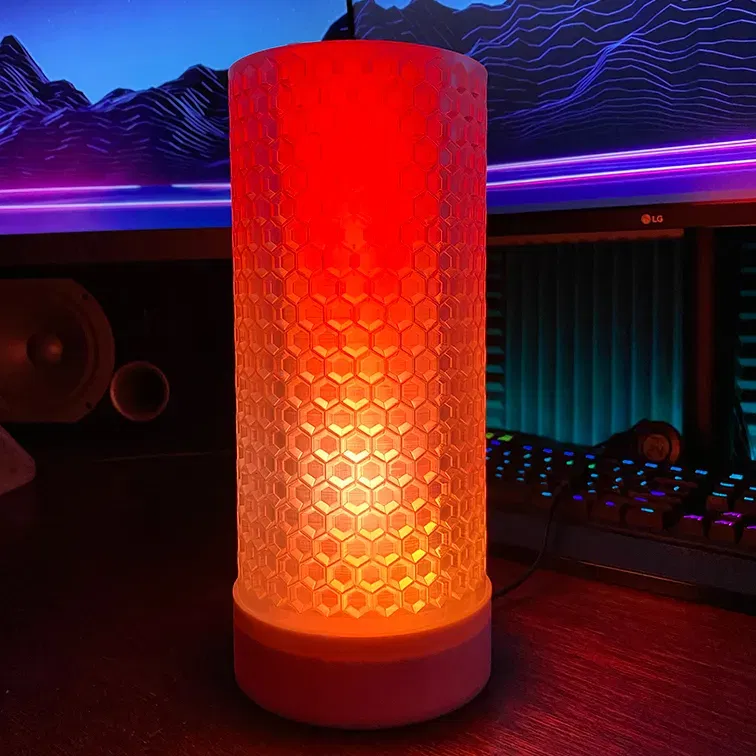

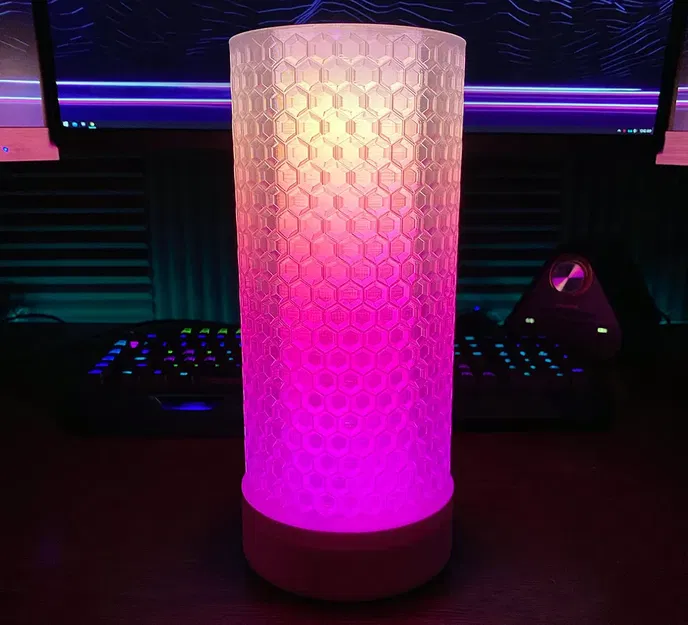

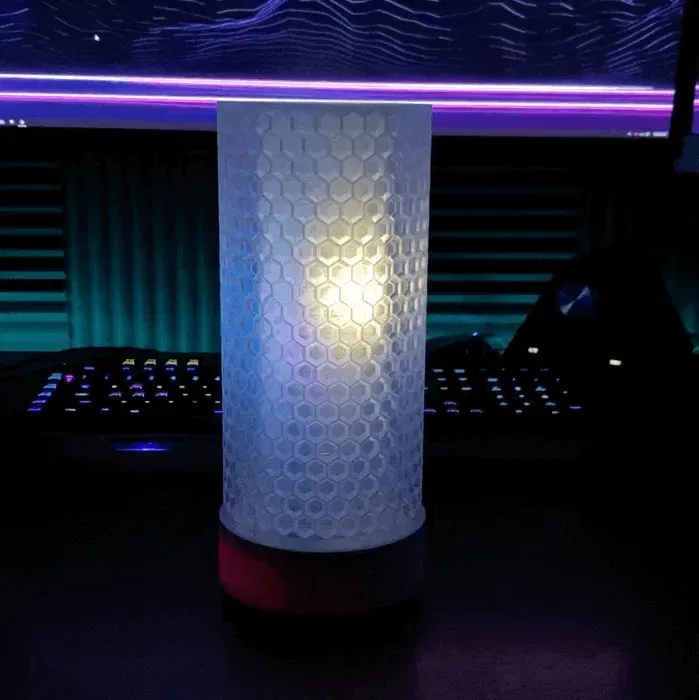

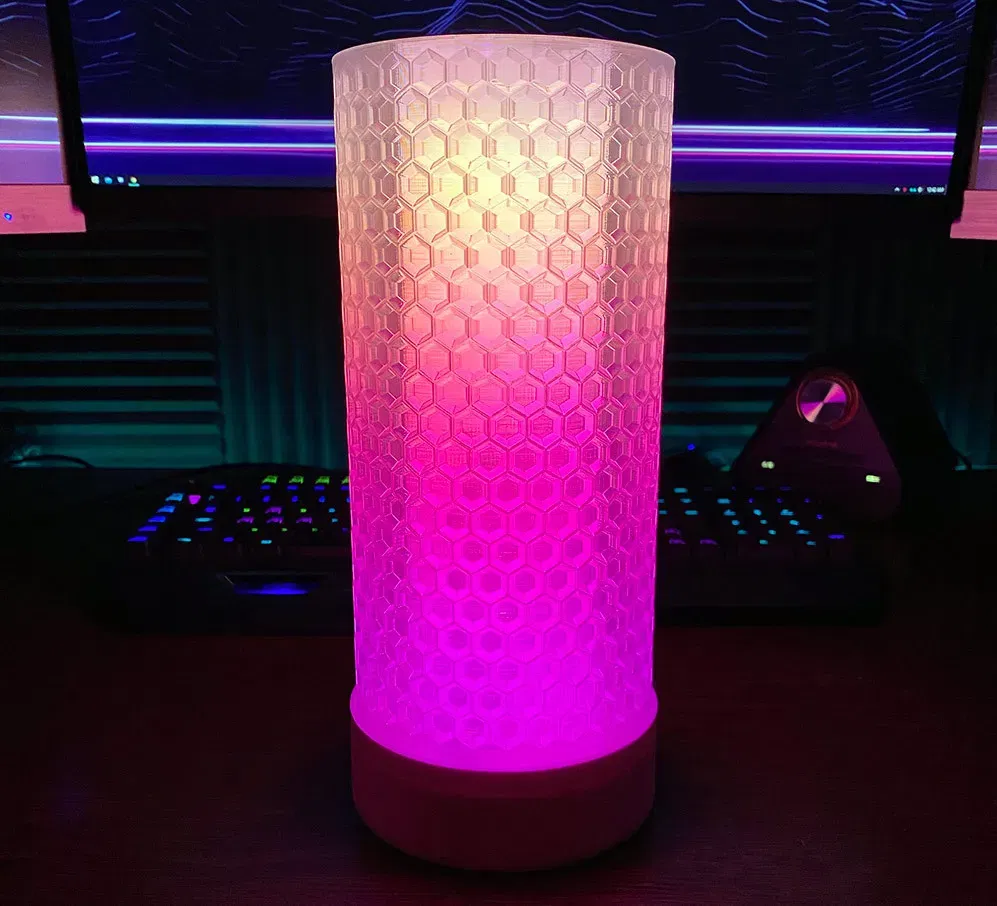

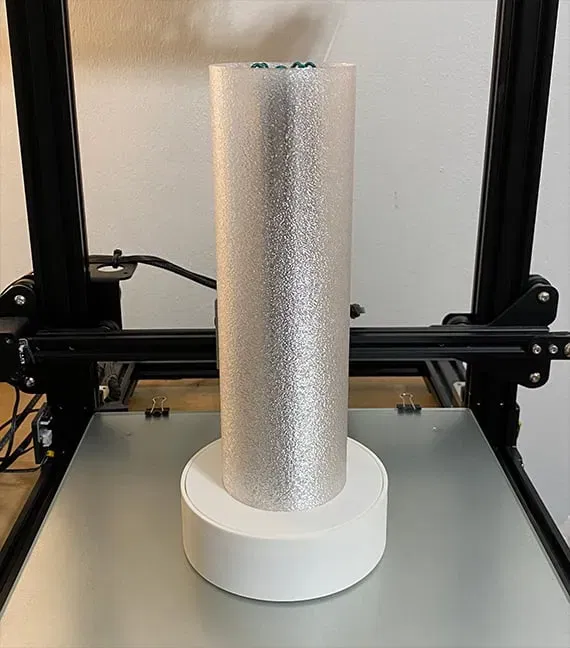

Tấm khuếch tán và Giá đỡ dải đèn LED nên được in mà KHÔNG có lớp trên hoặc đáy, sử dụng Chế độ Lọ. Tôi đã thử tấm khuếch tán bằng PETG trong suốt và in bằng chế độ "Fuzzy Skin" của Cura và nó tạo ra hiệu ứng lấp lánh hơn. Hình ảnh và hoạt ảnh trên trang này cho thấy tấm khuếch tán được in bằng PLA trắng, tạo hiệu ứng ánh sáng mượt mà hơn.

Tôi đề xuất in tất cả các mẫu Chế độ Lọ với độ rộng đường in là 0.44mm. Điều này chỉ làm cho chúng chắc chắn hơn một chút.
