Giá treo tường VESA 100x100 Tiết kiệm Không gian Kiểu Khớp Nối Pháp

Bạn cảm thấy quá tải vì màn hình chiếm quá nhiều không gian trên bàn làm việc của mình?

Đã đến lúc phải đứng lên và giành lại không gian làm việc của bạn với giá treo tường màn hình tiết kiệm không gian, cấu hình thấp, kiểu khớp nối kiểu Pháp này.

Giá treo này được thiết kế vừa chắc chắn vừa tiết kiệm không gian, cung cấp sự hỗ trợ tối đa cho màn hình của bạn trong khi chiếm ít diện tích bàn nhất. Hệ thống khớp nối kiểu Pháp dễ sử dụng cho phép bạn điều chỉnh và tháo màn hình một cách dễ dàng mà không có nguy cơ bị rơi xuống đất với gia tốc 9.8m/s/s.

Vì vậy, đừng để bàn làm việc của bạn trở thành chiến trường giữa bạn và màn hình của bạn. Nâng cấp lên giá treo tường thông minh và phong cách này và tận hưởng không gian làm việc không lộn xộn!

Được thiết kế để in bằng máy Bambu X1 Carbon 0.8mm của tôi với ba lớp vỏ và 15% vật liệu độn - nếu bạn đang sử dụng đầu phun 0.4mm, tôi đặc biệt khuyên bạn nên sử dụng ít nhất năm lớp vỏ để đảm bảo an toàn.

Tất cả các góc in đều là 45 độ trở lên, không cần hỗ trợ.

Bạn có thể sẽ cần những chiếc bu lông dài hơn những chiếc đi kèm ở mặt sau màn hình của bạn - nói chung chúng là M4.

Tôi đã in bằng PLA thông thường, nhưng nếu bạn là người cầu toàn, có lẽ bạn nên in bằng PETG phòng trường hợp PLA bị mềm do nhiệt.

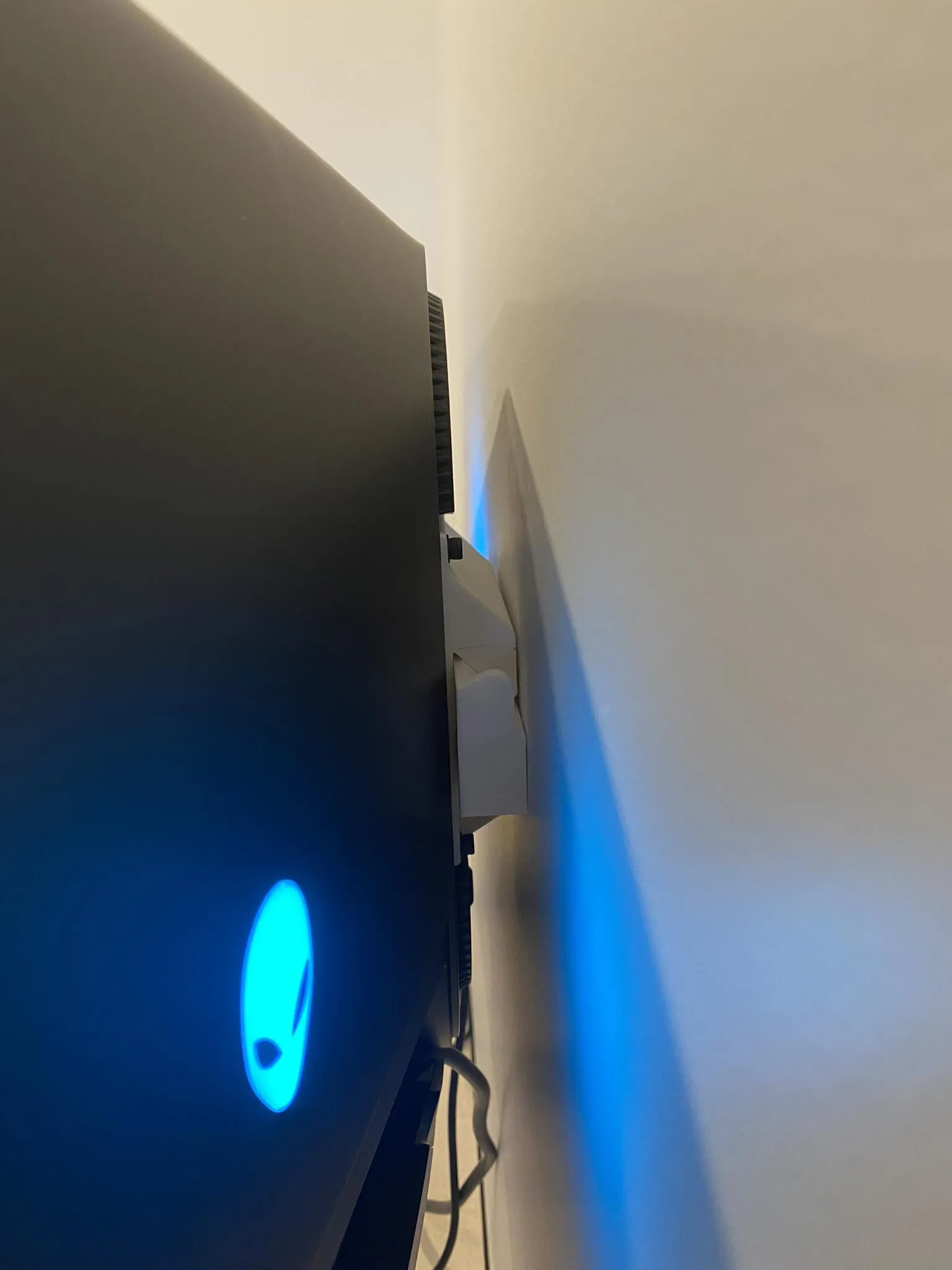

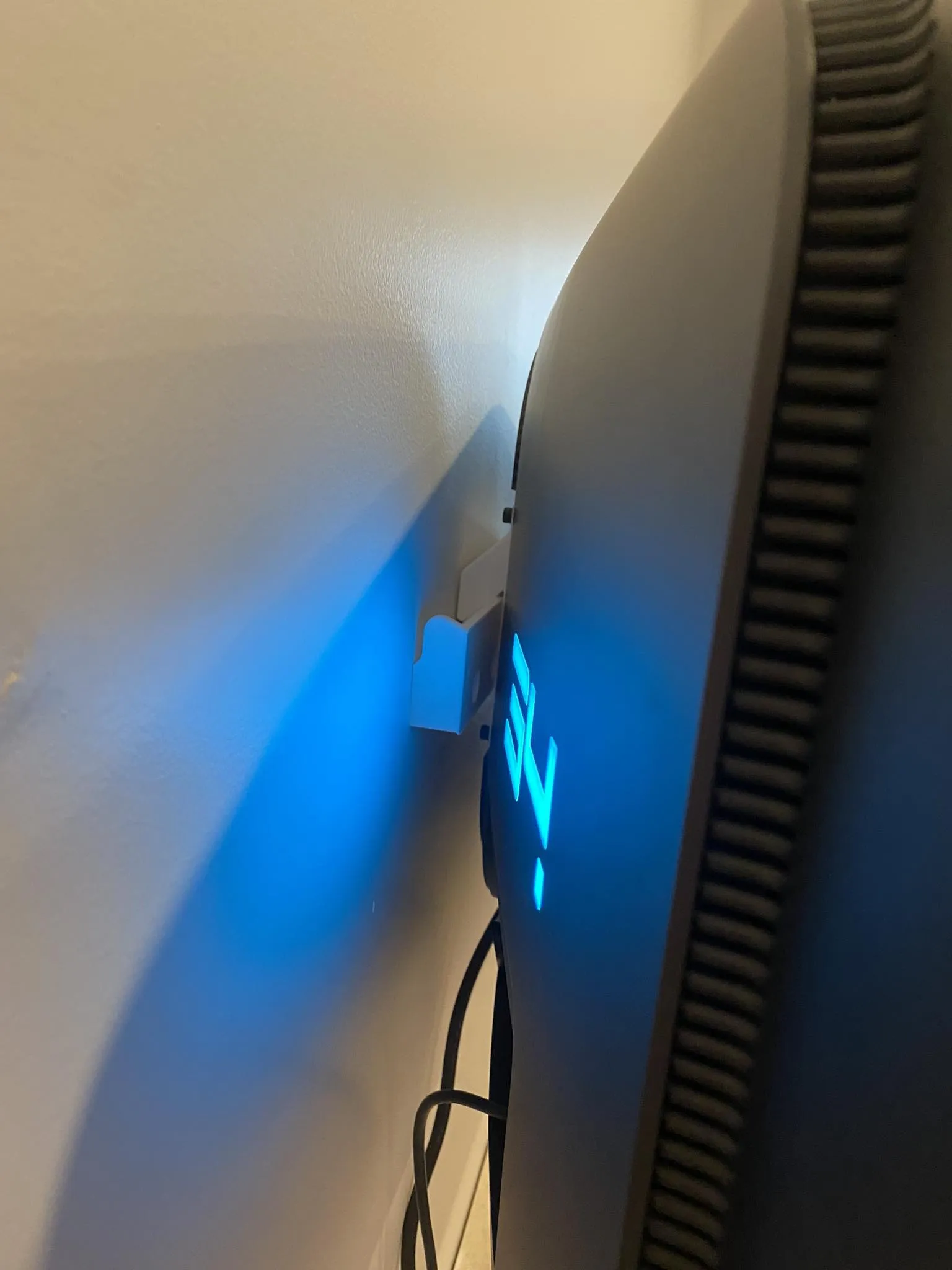

Có thể dễ dàng chịu được màn hình Alienware DWF QD-OLED của tôi nặng 6,27 kg (13,82 lbs).

Tính đến tháng 12 năm 2023 (sáu tháng), không có dấu hiệu ọp ẹp đáng chú ý hoặc bất kỳ thay đổi nào đối với giá treo này, được in bằng PLA.

Tính năng:

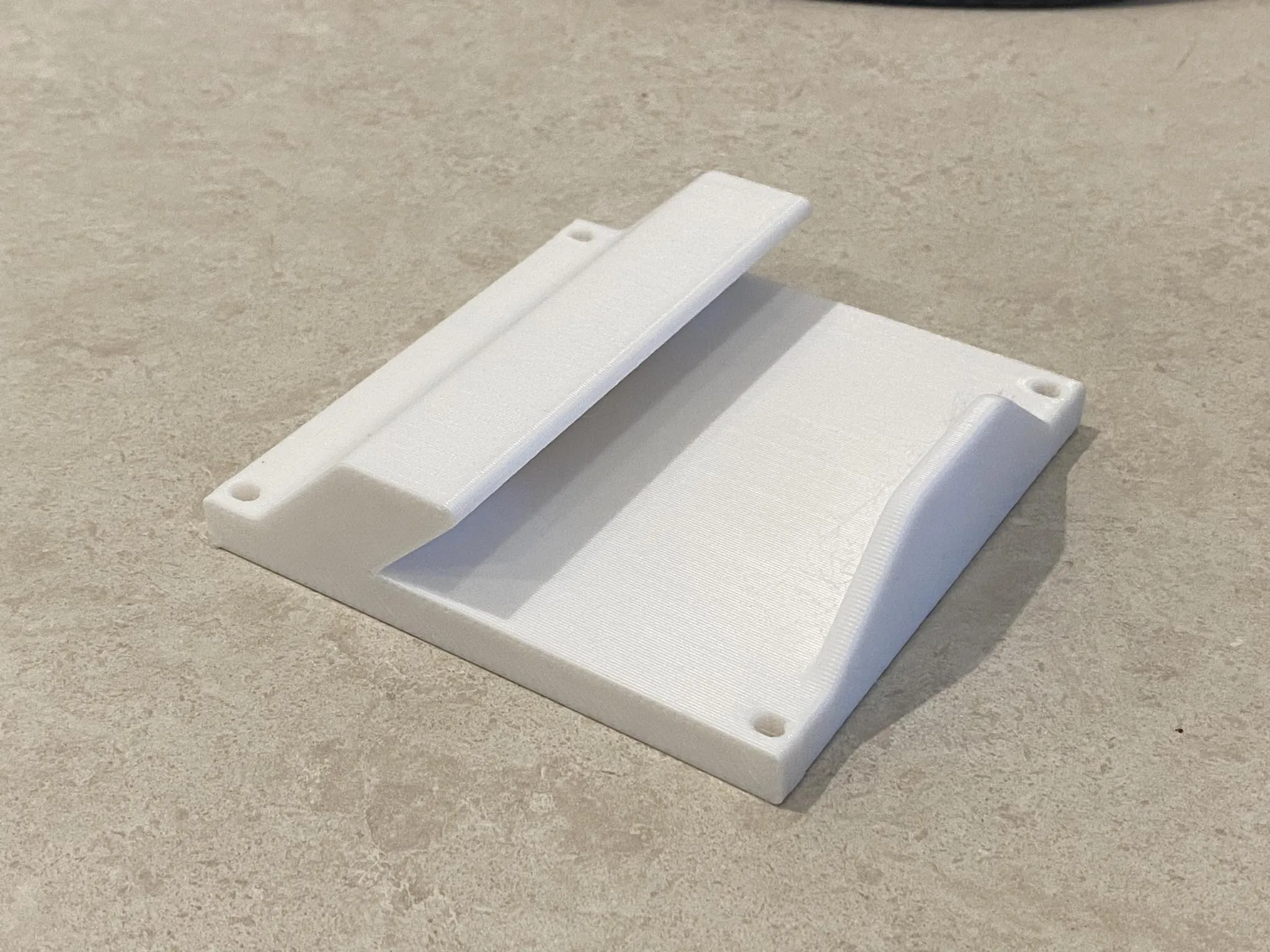

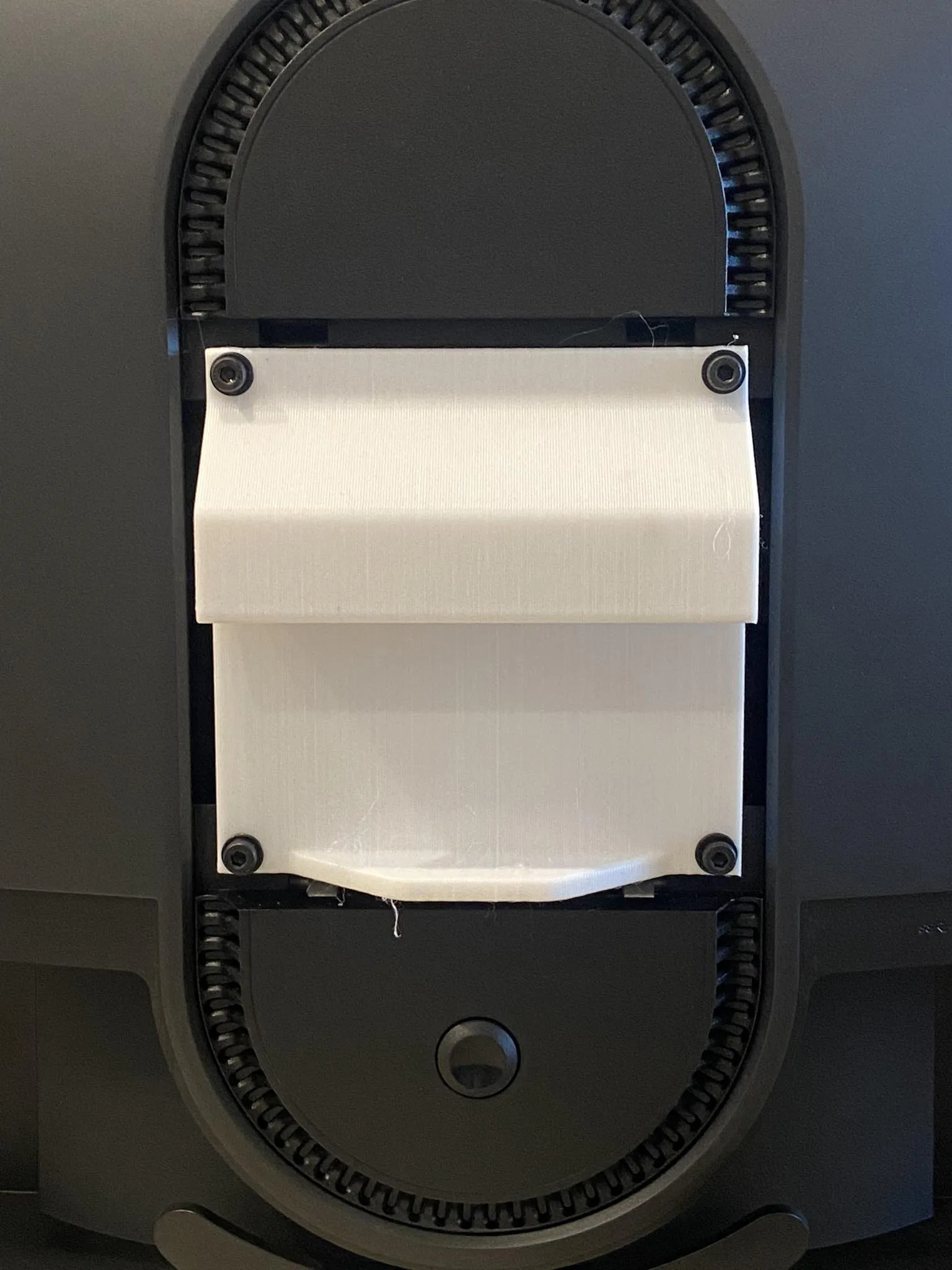

Khối gắn VESA 100x100

In thẳng đứng, với một mặt của khớp nối phẳng với khay in, để các lớp vỏ chịu lực căng, chứ không phải độ bám dính lớp. (Xem hình để tham khảo)

• Tấm gắn dày 10mm
• Khoảng cách bu lông 100x100
• Khớp nối 20mm (45 độ)
• Góc bo tròn trên khớp nối
• Vát cạnh 45 độ ở mặt sau để đảm bảo khoảng trống ở mặt sau màn hình
• Lỗ bu lông 4,5mm
• Bộ đệm 20mm ở dưới khối, để giữ màn hình của bạn thẳng đứng (lưu ý: bộ phận này tiếp xúc với tường của bạn và có thể làm xước bề mặt nếu bạn trượt màn hình sang hai bên)

Ray treo tường

In phẳng trên khay in, với các lỗ vít hướng xuống (hướng nào cũng được)

Khi gắn ray này lên tường, tôi đặc biệt khuyên bạn nên đảm bảo rằng ít nhất một trong các vít được gắn vào thanh giằng tường - sau đó sử dụng bộ neo tường thạch cao cho một trong các vít còn lại.

• Rộng 200mm để cho phép điều chỉnh vị trí tùy thuộc vào vị trí thanh giằng
• Cao 20mm để nằm phẳng bên trong khối gắn
• 5x lỗ vít 4,5mm, cách nhau 33mm.
• Vát cạnh 45 độ lên đến đường kính 14,5mm để cho phép đầu vít nằm phẳng
• Các khối dừng ở mỗi đầu ray để ngăn màn hình của bạn bị trượt ra
• Góc bo tròn trên khớp nối
• Lưu ý: ray treo tường được chụp ảnh khác với STL đi kèm - phiên bản mới hơn loại bỏ các thanh dừng cong ở mỗi đầu ray, để ray có thể được in ở bất kỳ hướng nào.

Bộ đệm

Tôi đã bao gồm các bộ đệm 5mm và 10mm (có lỗ bu lông 4,5mm) trong trường hợp các điểm gắn VESA của bạn quá "sâu" bên trong màn hình.

Độ nghiêng

Tôi đã bao gồm một giá đỡ có độ nghiêng 3,5 độ, vì một trong các màn hình của tôi có các điểm gắn VESA ở một góc ngớ ngẩn.

Tự chỉnh sửa

Tôi đã đính kèm rất nhiều tệp được xuất từ Fusion360. Tôi không biết các bạn có thể sử dụng tệp nào, vì vậy hãy lấy tất cả chúng.
