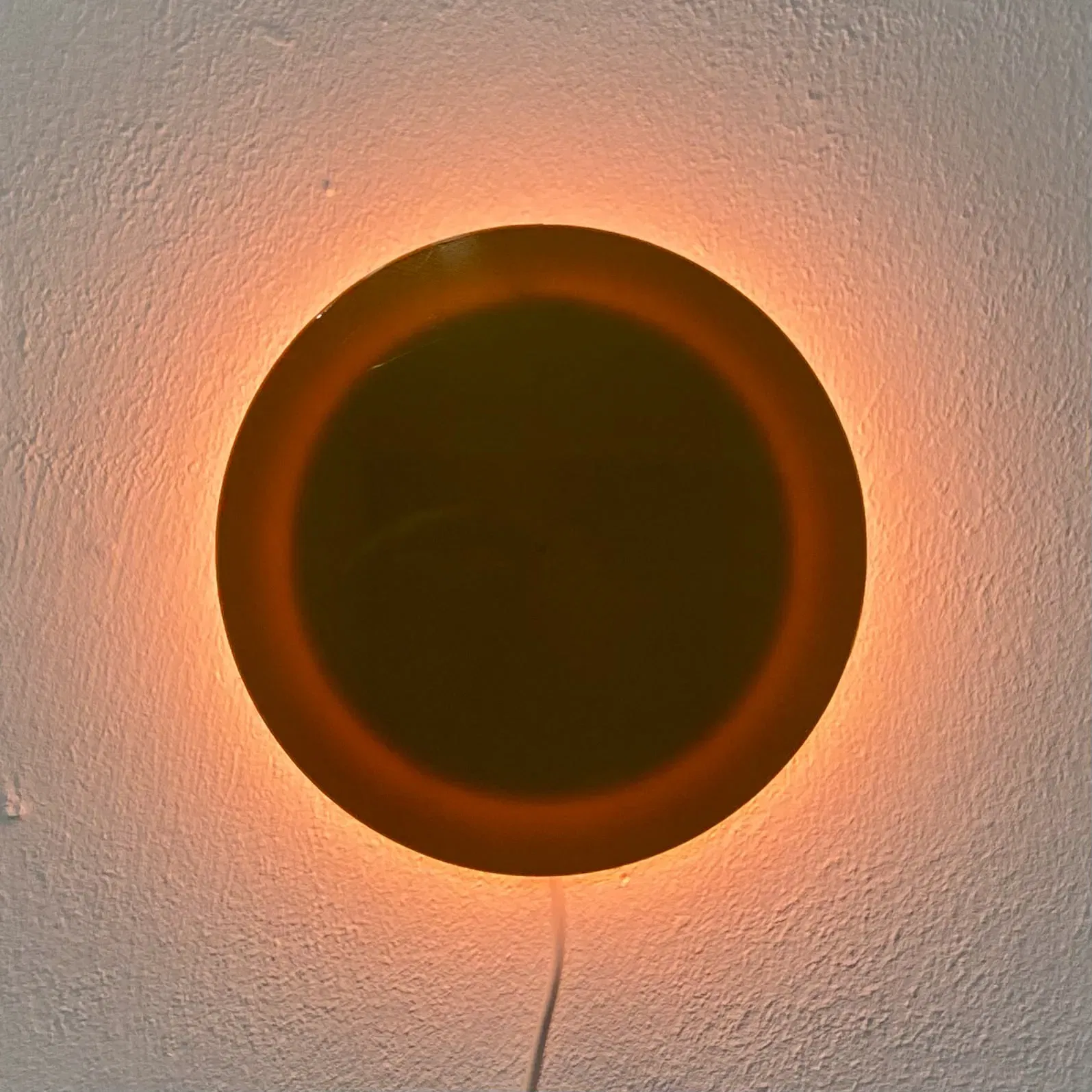

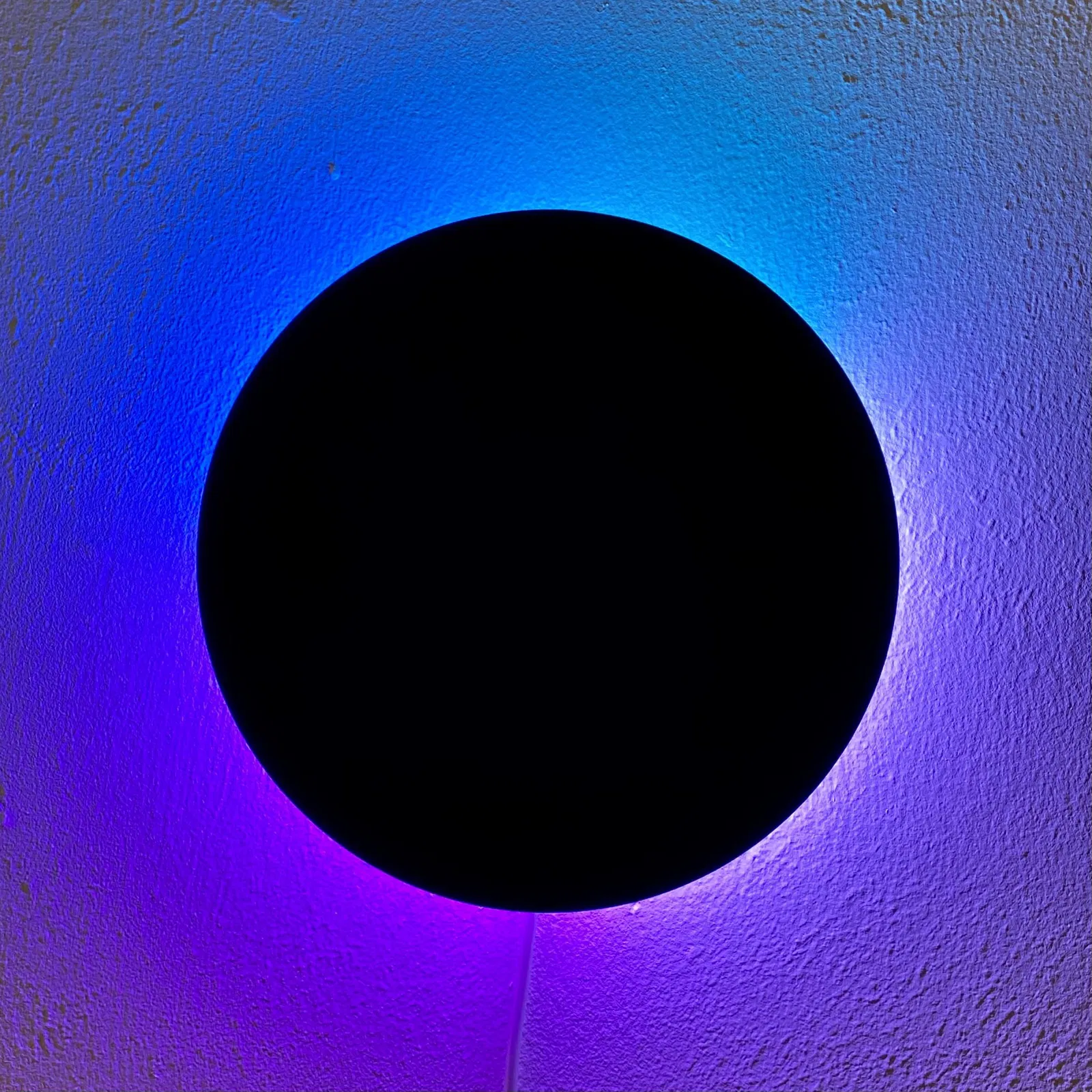

Vòng Đèn LED Thông Minh và Đồng Hồ Eclipse

Mô hình nhanh và đơn giản này sử dụng một đoạn dây đèn LED aRGB gồm 60 bóng và bộ vi điều khiển giá rẻ chạy WLED!

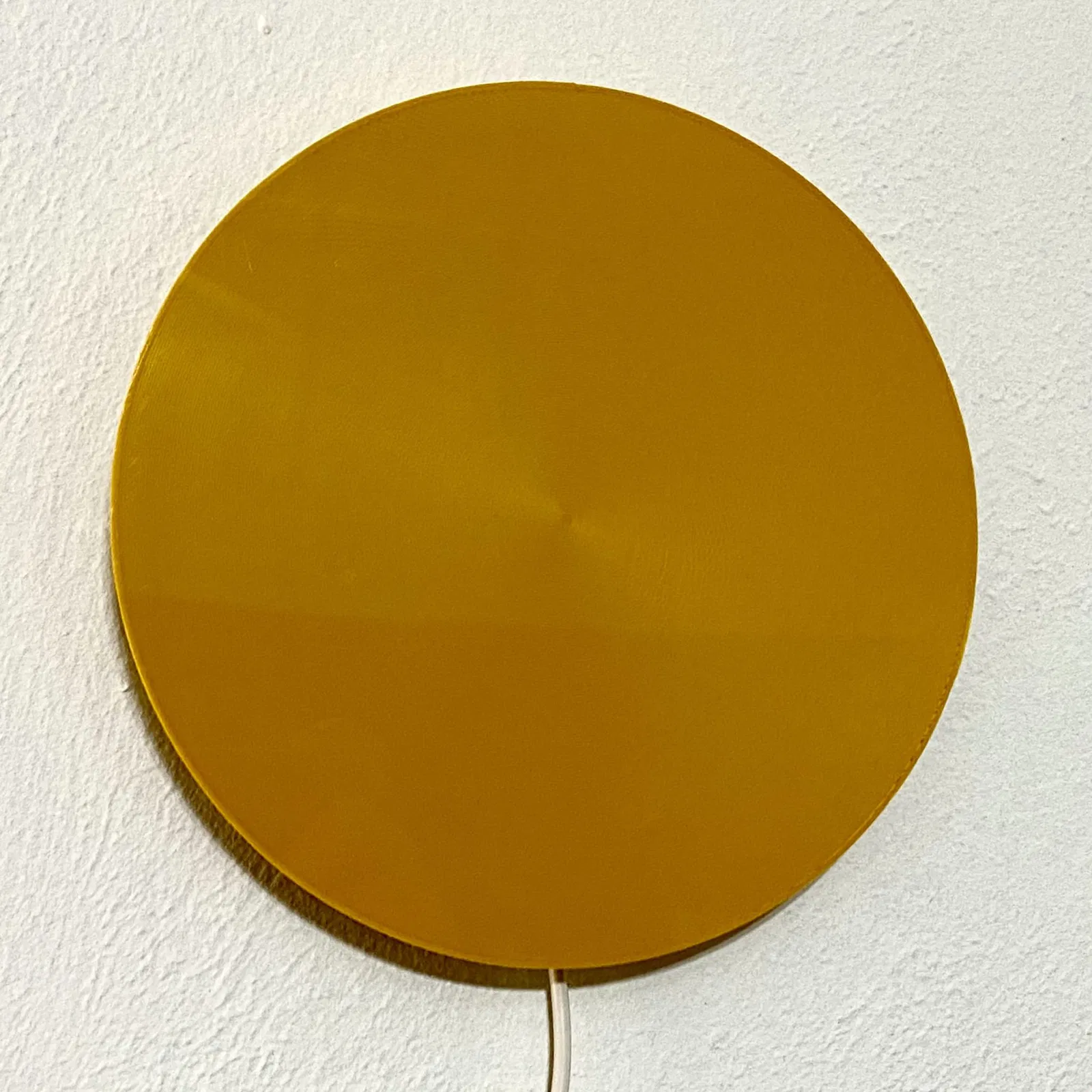

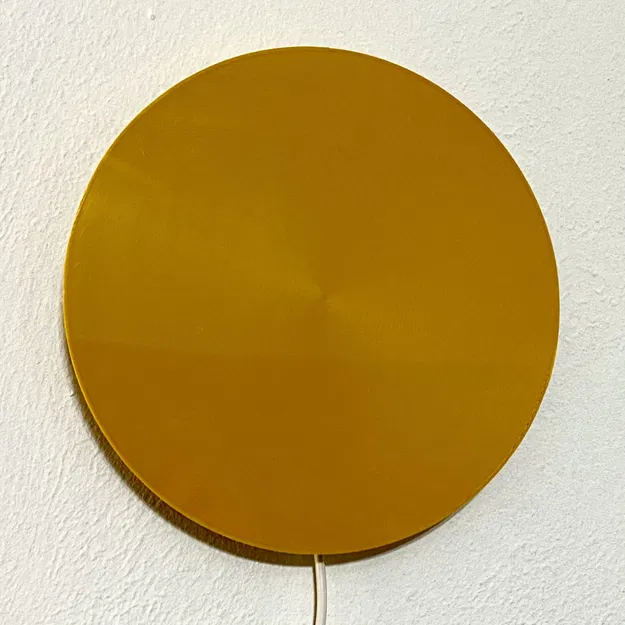

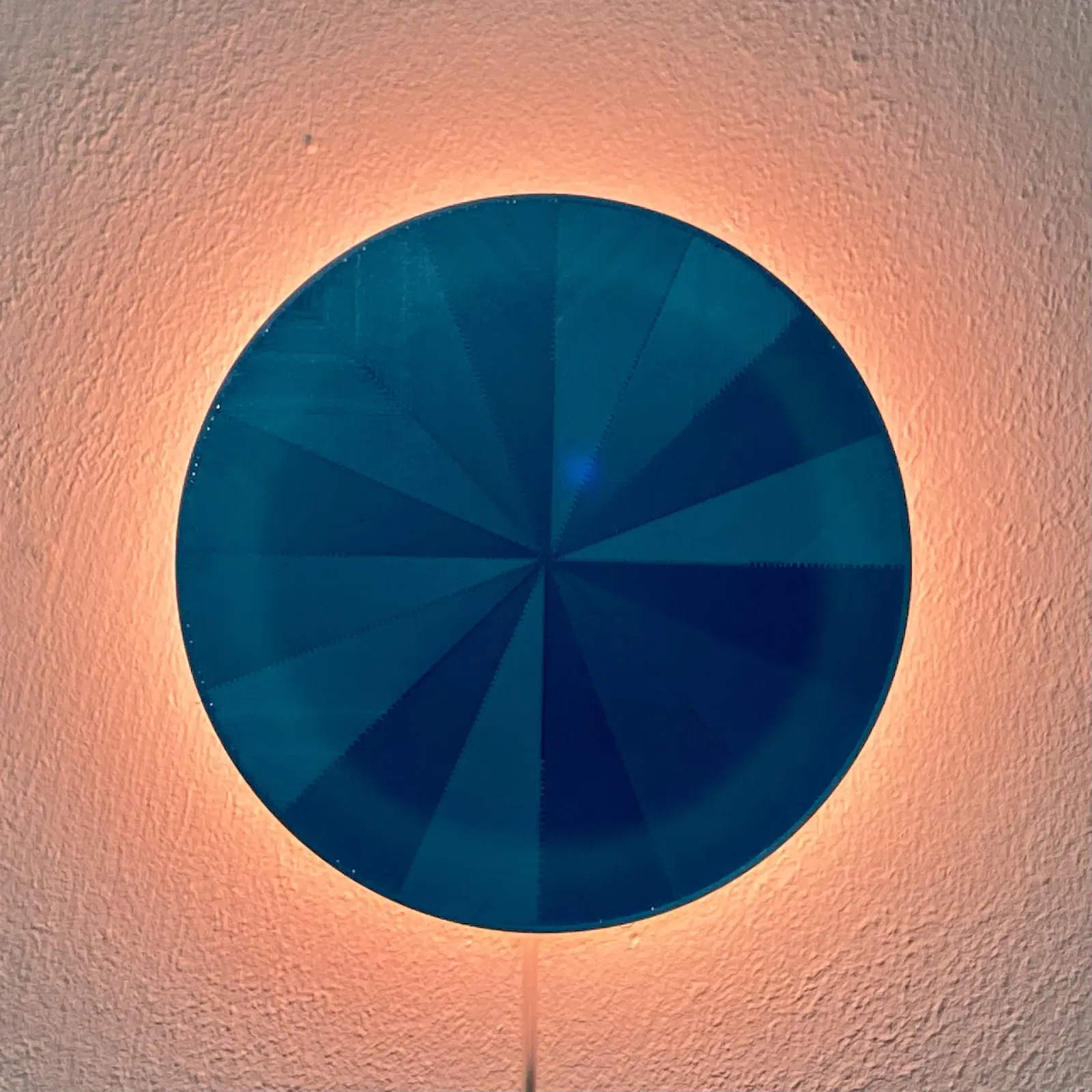

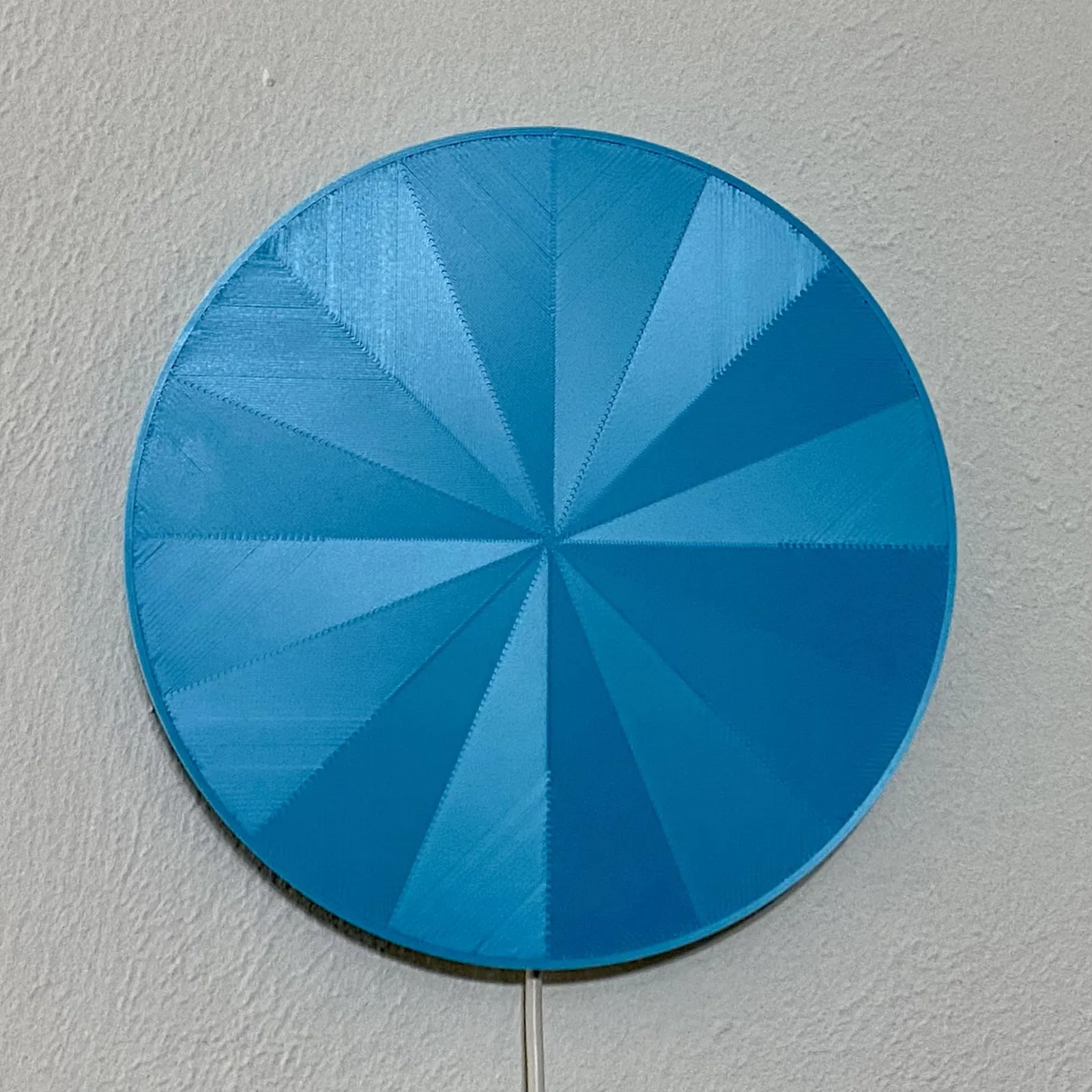

Chỉ cần in phần thân và mặt sau, nhưng tấm ốp mặt trước cho phép thay đổi màu sắc và hoa văn mặt trước bằng màu mới hoặc hoa văn lớp đầu tiên.

Bạn Cần Gì

• Một đoạn dây đèn 60 LED từ bất kỳ dây đèn aRGB nào có mật độ 144 LED mỗi Mét. (ws2812b là loại phổ biến và rẻ nhất)
• Một bộ vi điều khiển có khả năng chạy WLED. Đối với dự án này, tôi thích NodeMCU D1 Mini hoặc bản sao tương đương.
• Các đoạn dây ngắn để kết nối bộ điều khiển với dây đèn LED
• Đầu nối Micro USB sang USB A (để cấp nguồn cho đèn)

Đây là một dự án khá đơn giản và nhanh chóng, chỉ yêu cầu một vài mối hàn. Nó có thể chạy bằng nguồn điện từ hầu hết các bộ sạc USB, nhưng tôi khuyên dùng loại có thể cung cấp ít nhất 2 Amps ở 5 Volt.

Khi hàn dây +5v và Ground vào dây đèn LED, hãy hàn cả hai để nối cầu hai đầu. Điều này sẽ cung cấp điện từ cả hai đầu của vòng lặp. Chỉ kết nối đường dữ liệu màu xanh lá cây với đèn LED ở vị trí #1 (12 giờ)

Firmware WLED - Cắm bộ vi điều khiển của bạn vào cổng USB của máy tính và truy cập trang web này - https://install.wled.me/ Làm theo hướng dẫn. (bạn có thể cần cài đặt trình điều khiển USB đặc biệt để máy tính nhận dạng bộ điều khiển. Điều này là bình thường, và trang đó có liên kết đến hướng dẫn cách khắc phục nó)

Trong Cài đặt > Cài đặt LED, đặt giới hạn dòng điện thành 2000mA và chỉ định có 60 đèn LED.

Trong cài đặt WLED, bạn thậm chí có thể chọn đặt lớp phủ ánh sáng đồng hồ analog! Đây là một tính năng thú vị biến đèn của bạn thành một chiếc đồng hồ treo tường đầy nghệ thuật và màu sắc!

Nếu bạn muốn ứng dụng di động WLED và có iPhone, hãy tìm kiếm ứng dụng "WLED Native", vì đây là ứng dụng cập nhật nhất. Ứng dụng WLED thông thường cho Android hoạt động tuyệt vời. Bạn cũng có thể điều khiển đèn của mình bằng cách truy cập vào địa chỉ IP của nó từ bất kỳ trình duyệt nào trên mạng của bạn.

Hãy cho tôi biết nếu bạn có bất kỳ câu hỏi nào. Tôi hy vọng bạn thích dự án nhỏ thú vị này! :D
