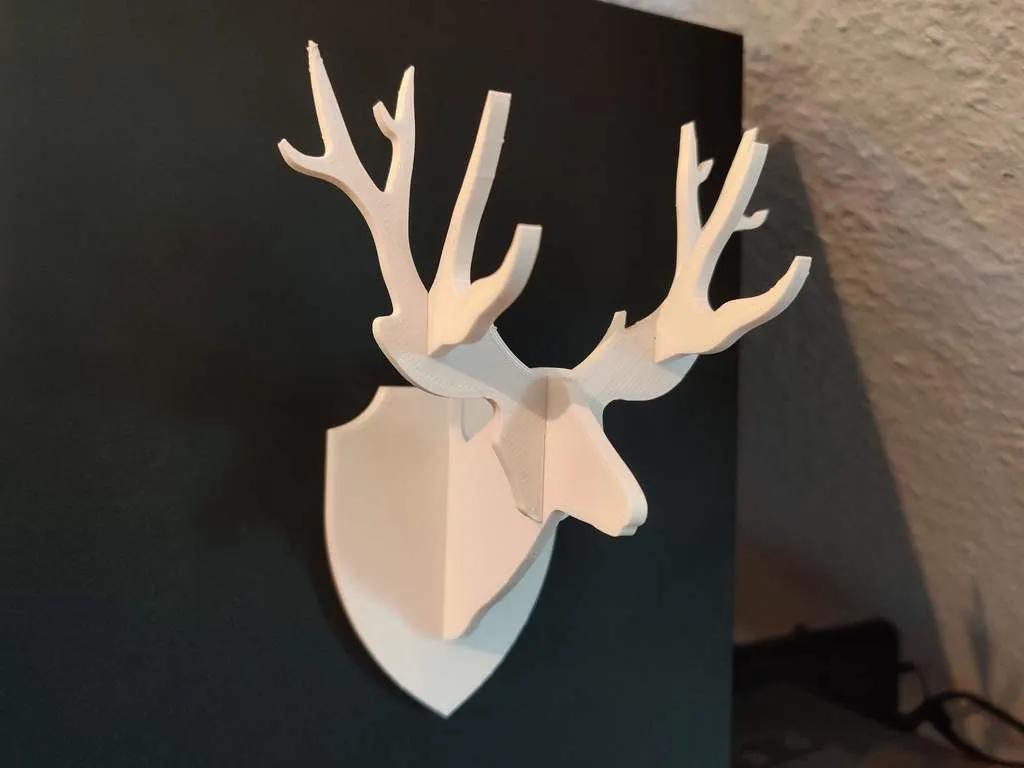

Kit Card - Đầu Hươu

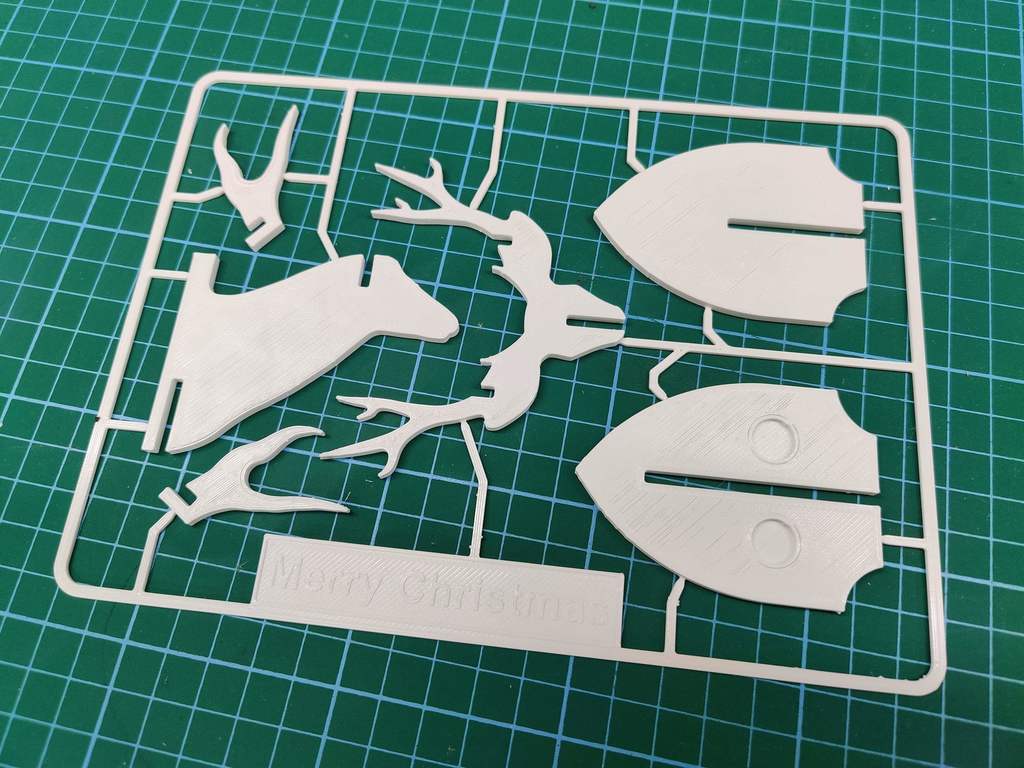

Lần đầu tiên tui thử làm cái "kit card" nè.

Thiết kế của tui bị bự hơn giường in của cái Ender 3 Pro tui một chút. Tui scale lại 80% là vừa in luôn. Có gì thắc mắc cứ hỏi tui nha. Bình luận lại là tui cố gắng hết sức để giúp bạn. Tui rất muốn thấy mấy bạn in ra đó. Đăng một cái make cho tui xem nha!

Lưu ý:

Tùy thuộc vào độ cao lớp in của bạn mà độ khít nó có thể hơi lỏng hoặc hơi chặt. Tui khuyên bạn nên thử in mấy miếng nhỏ trước rồi chỉnh lại độ scale theo trục z hoặc độ cao lớp in để tìm ra sự kết hợp phù hợp.

Tui Thiết Kế Cái Này Như Thế Nào

Chuyển Đổi Tệp

Mô hình gốc chỉ cung cấp tệp PDF của từng mô hình thôi. Trước đây tui hay dùng mấy cái trình chuyển đổi online dễ xài để đổi thành tệp SVG để import vô Fusion360. Nhưng mấy cái tệp này sao á, cứ bị lỗi hoài khi chuyển thẳng từ PDF sang SVG rồi import vô. Bằng cách đổi PDF thành tệp PNG trước, rồi sau đó mới đổi thành SVG thì tui mới import được vô Fusion.

Thêm sprue

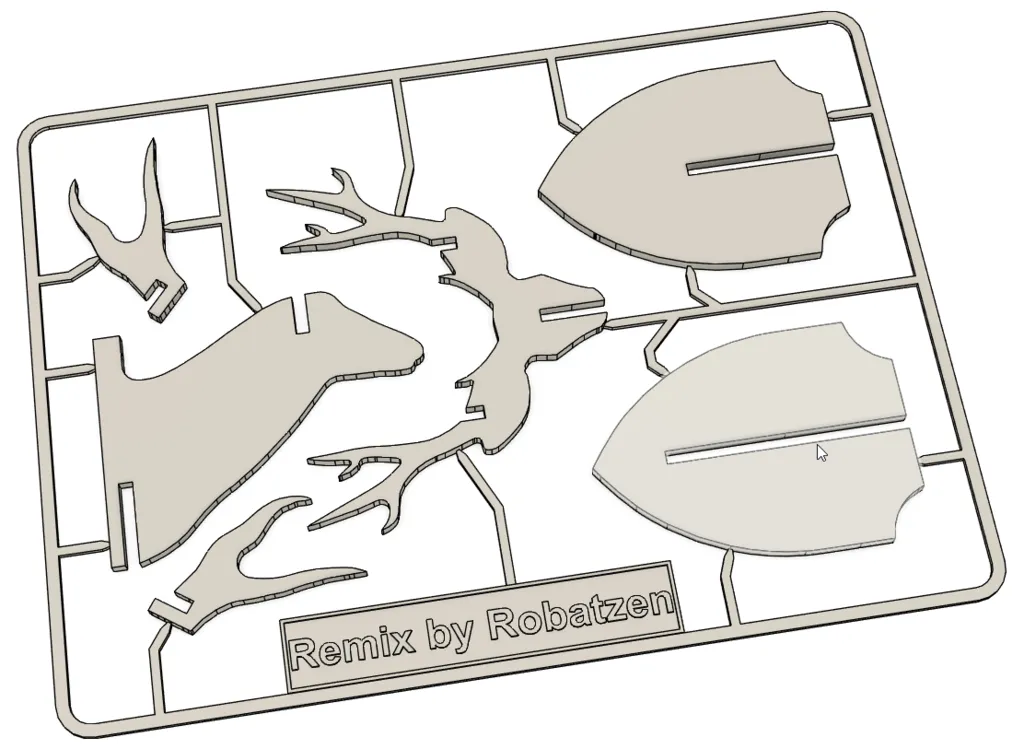

Tui sắp xếp mấy tệp đã import theo ý thích. Rồi bao quanh nó bằng một cái khung hình chữ nhật và từ đó tui bắt đầu thêm "sprue" để tạo cái dáng kit card cổ điển.
