Dụng cụ cạo băng hai mặt cho chổi

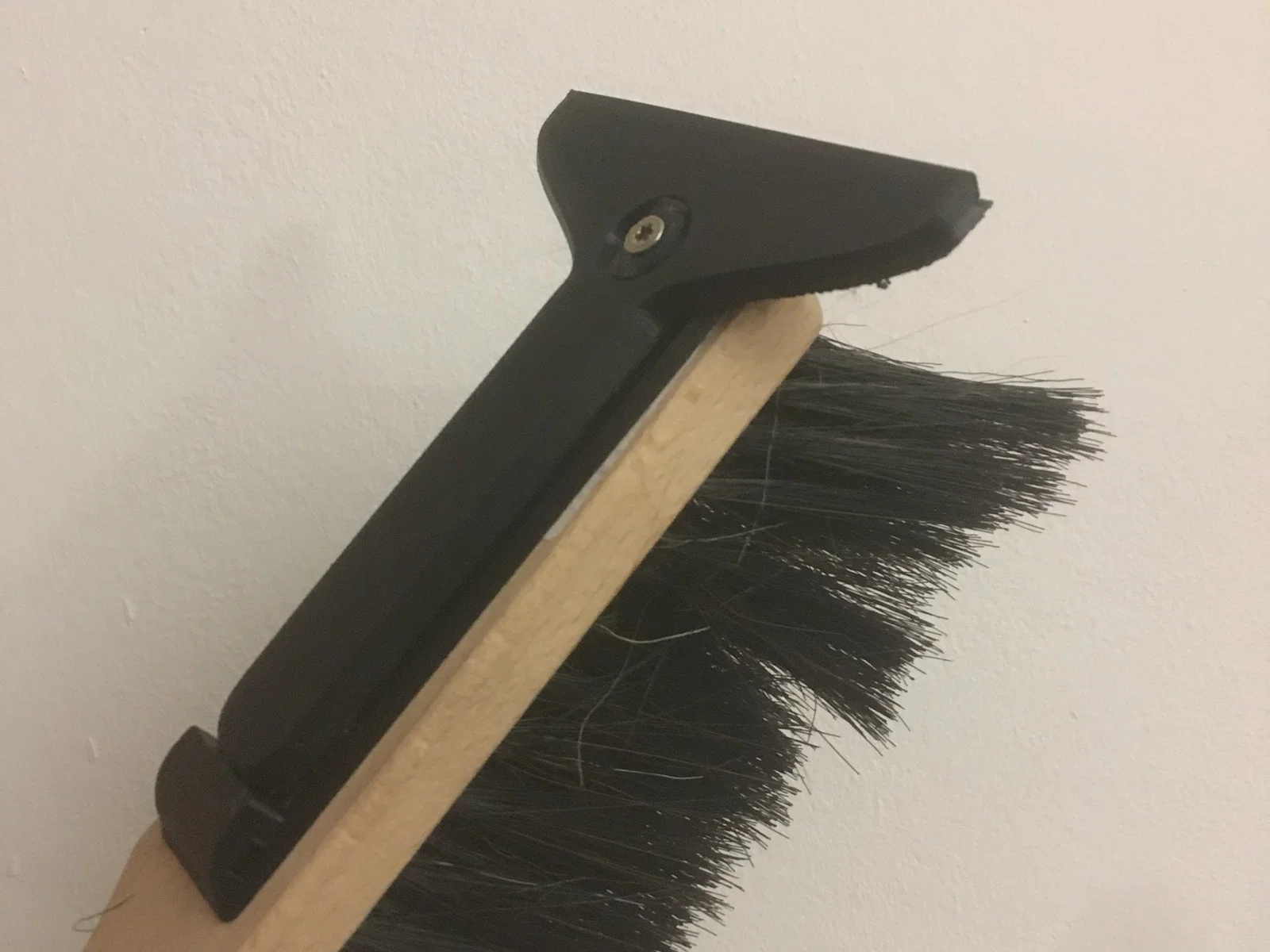

Tui thiết kế cái này để gắn thêm chức năng cạo băng cho cây chổi đi tuyết của tui.

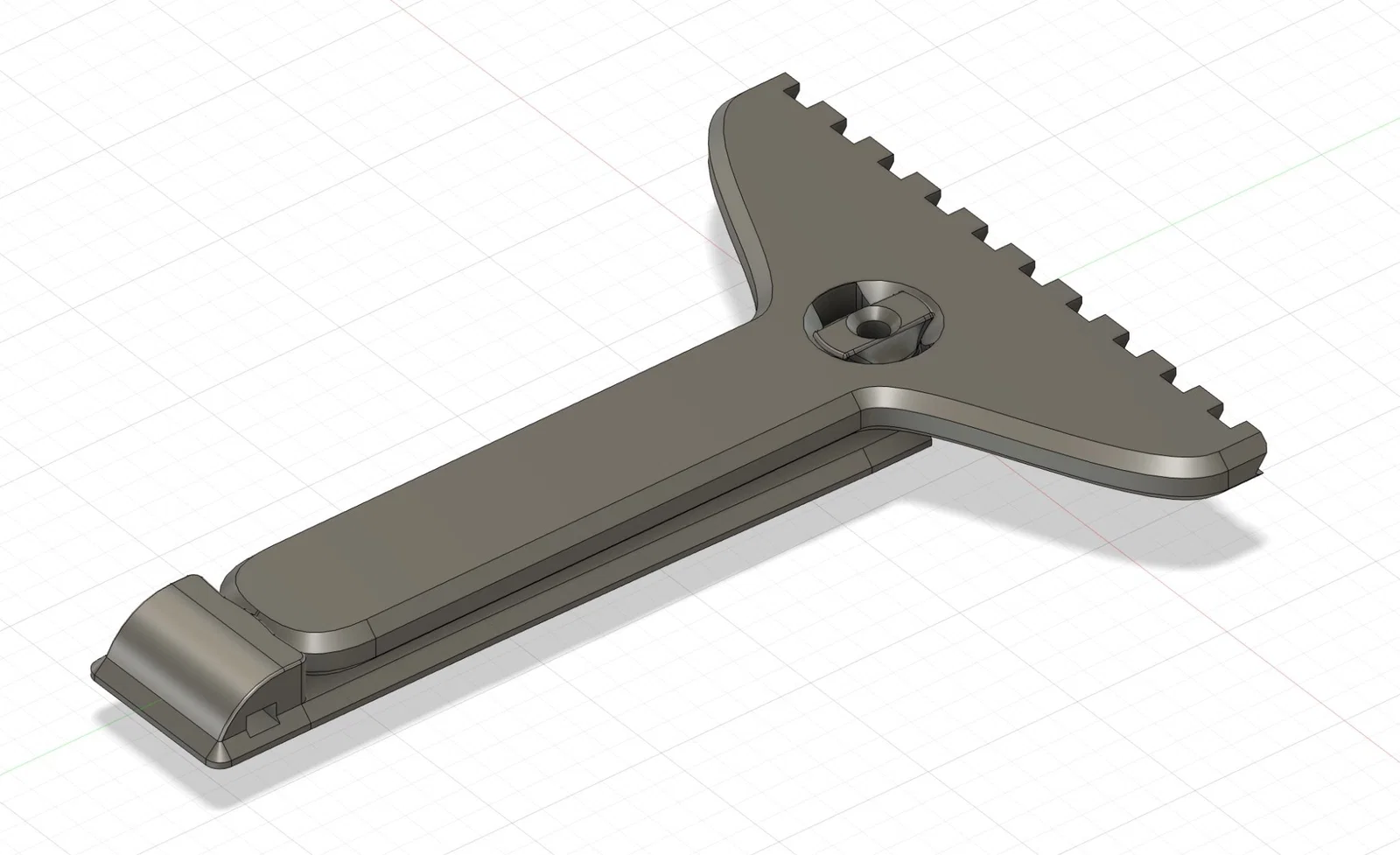

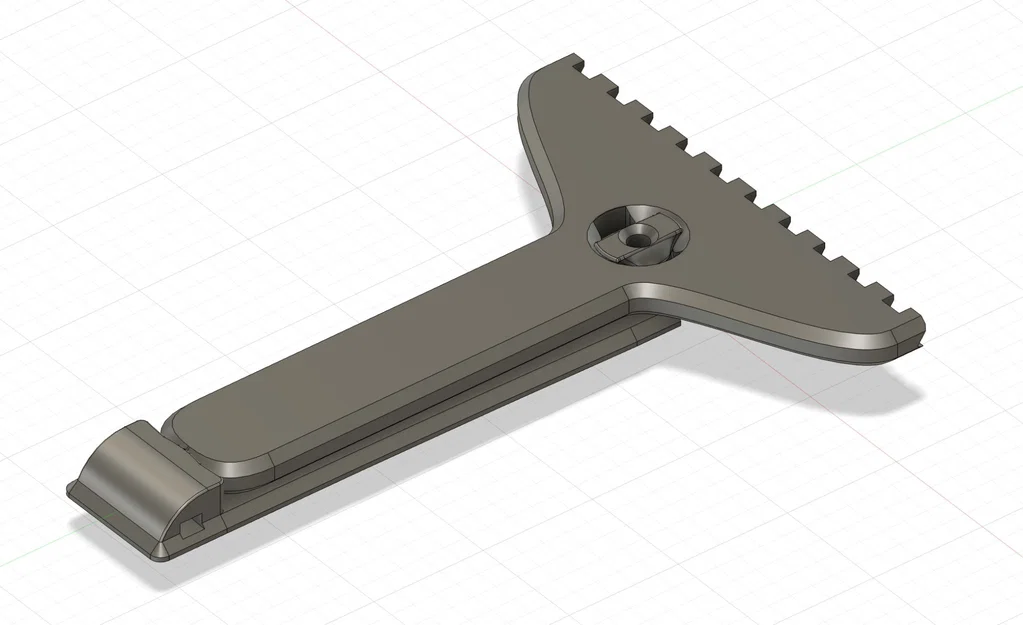

Chỉ cần xoay, tháo ra và lật cái cạo băng lại để chuyển đổi giữa mặt nhám và mặt trơn.

Vật liệu: PETG/PLA Chiều cao lớp: 0.2mm Chu vi: 4 Lớp trên và dưới: 4 Ruột: gyroid Tỷ lệ ruột: 30%

Nhớ làm khô filament cho kỹ và hạn chế tối đa tình trạng bị dây (stringing), vì điều này có thể ảnh hưởng đến độ chính xác khi lắp ráp các bộ phận.

Nếu có thể, hãy thử in bằng PETG để tăng thêm độ bền. Tuy nhiên, PLA cũng hoạt động rất tốt với tui cho đến giờ và có thể chịu được lực khi cạo băng trên xe.

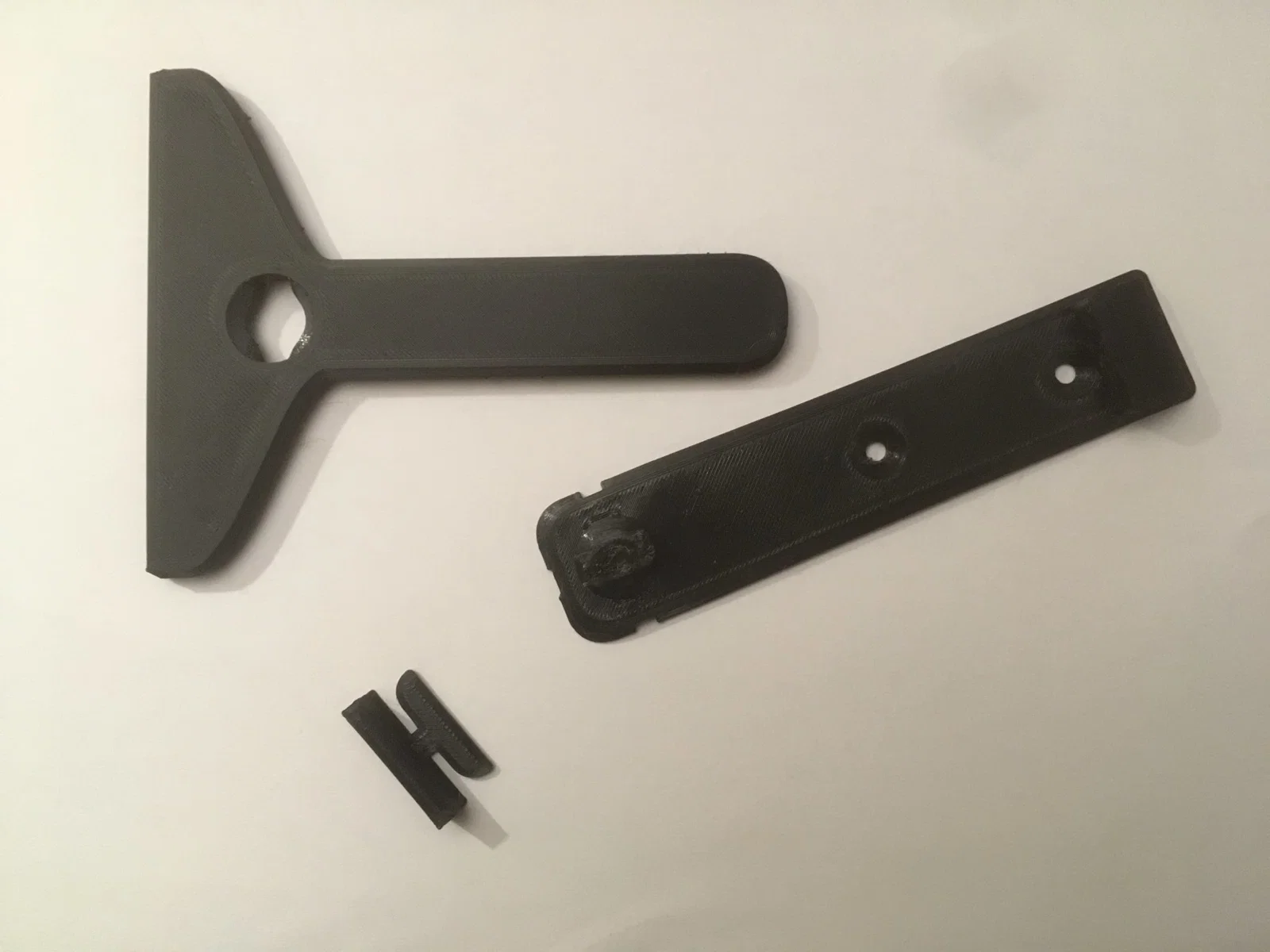

Bản in được tách thành 3 phần:

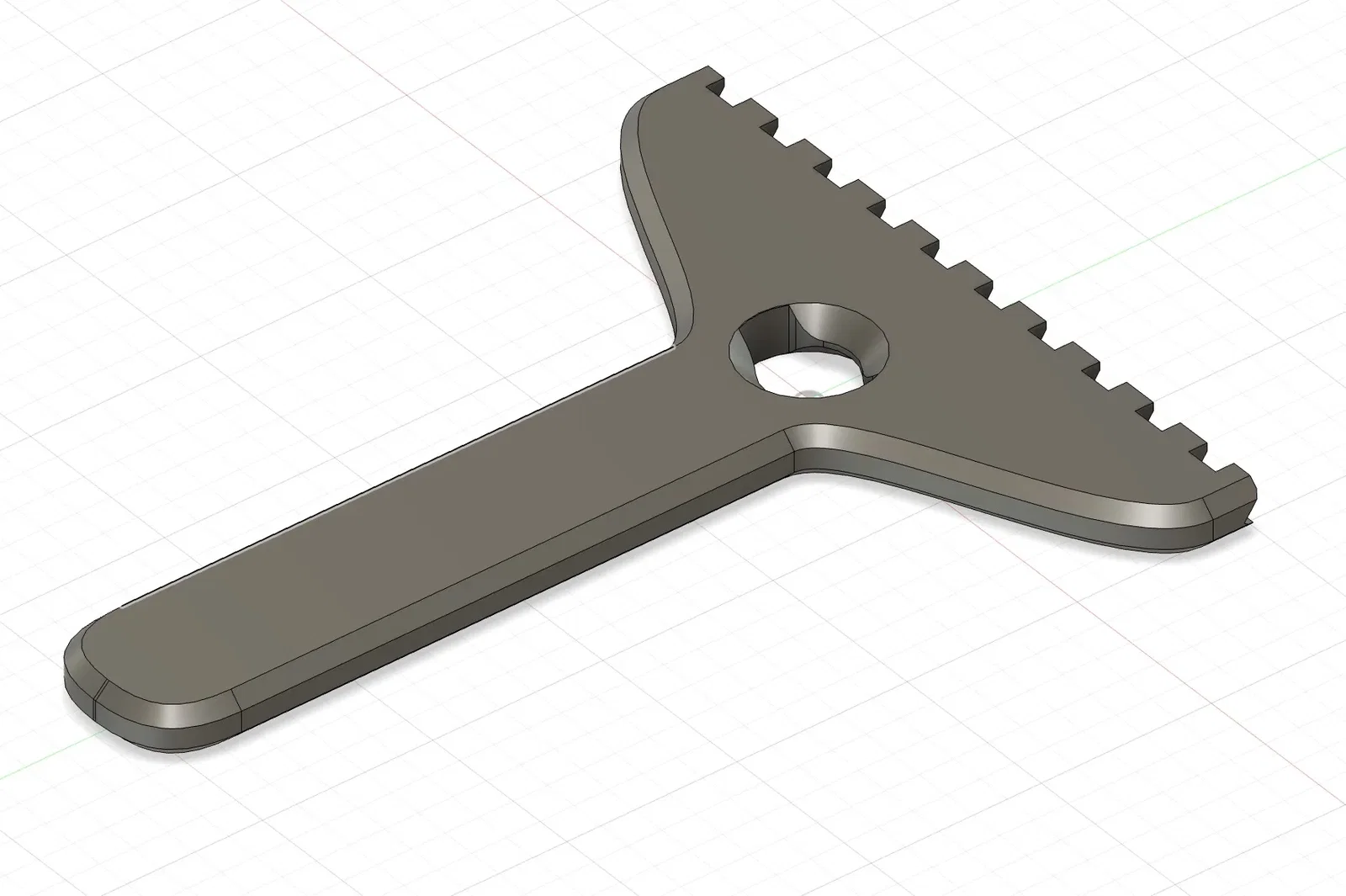

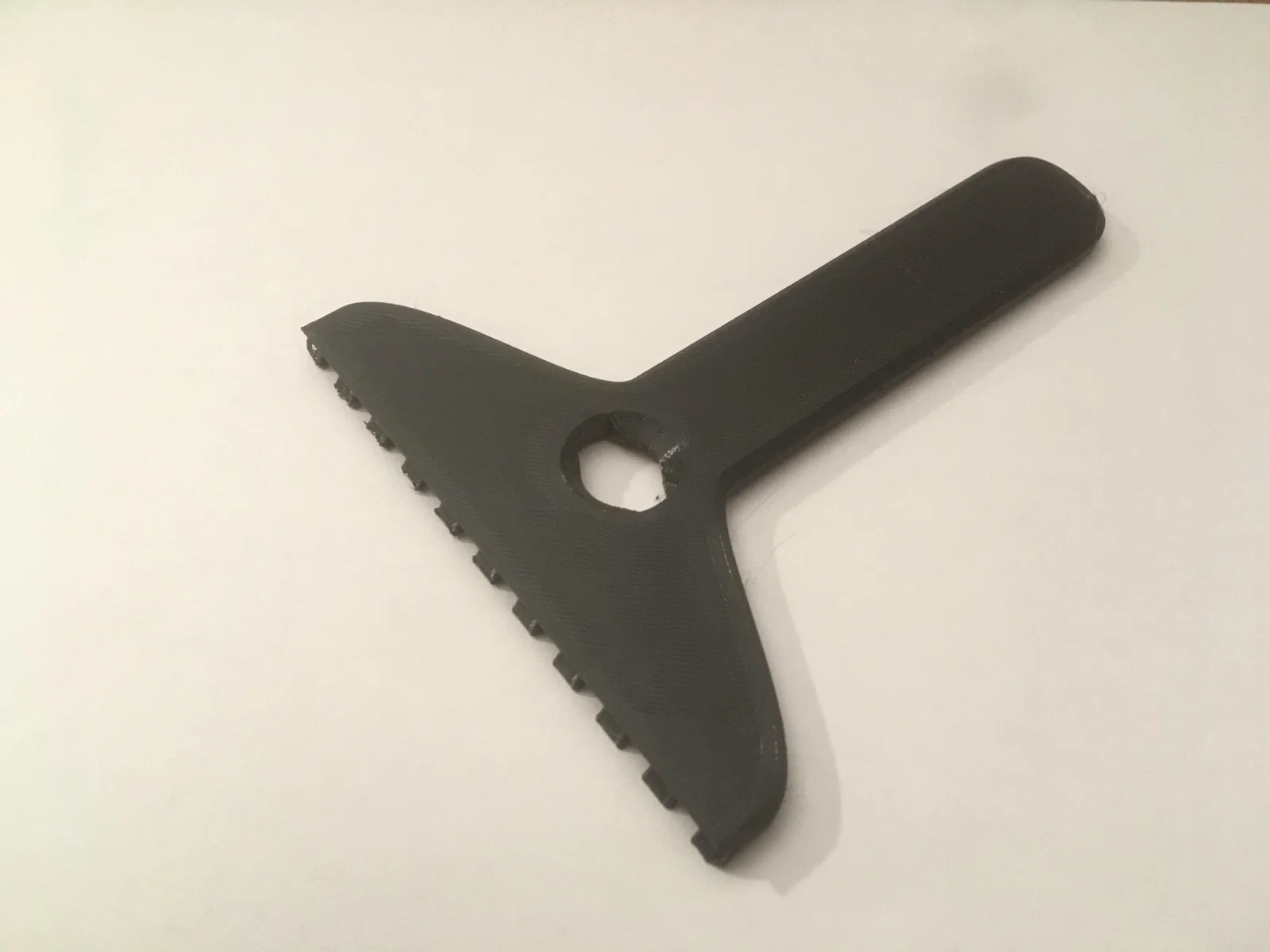

• Cạo băng (Scraper)

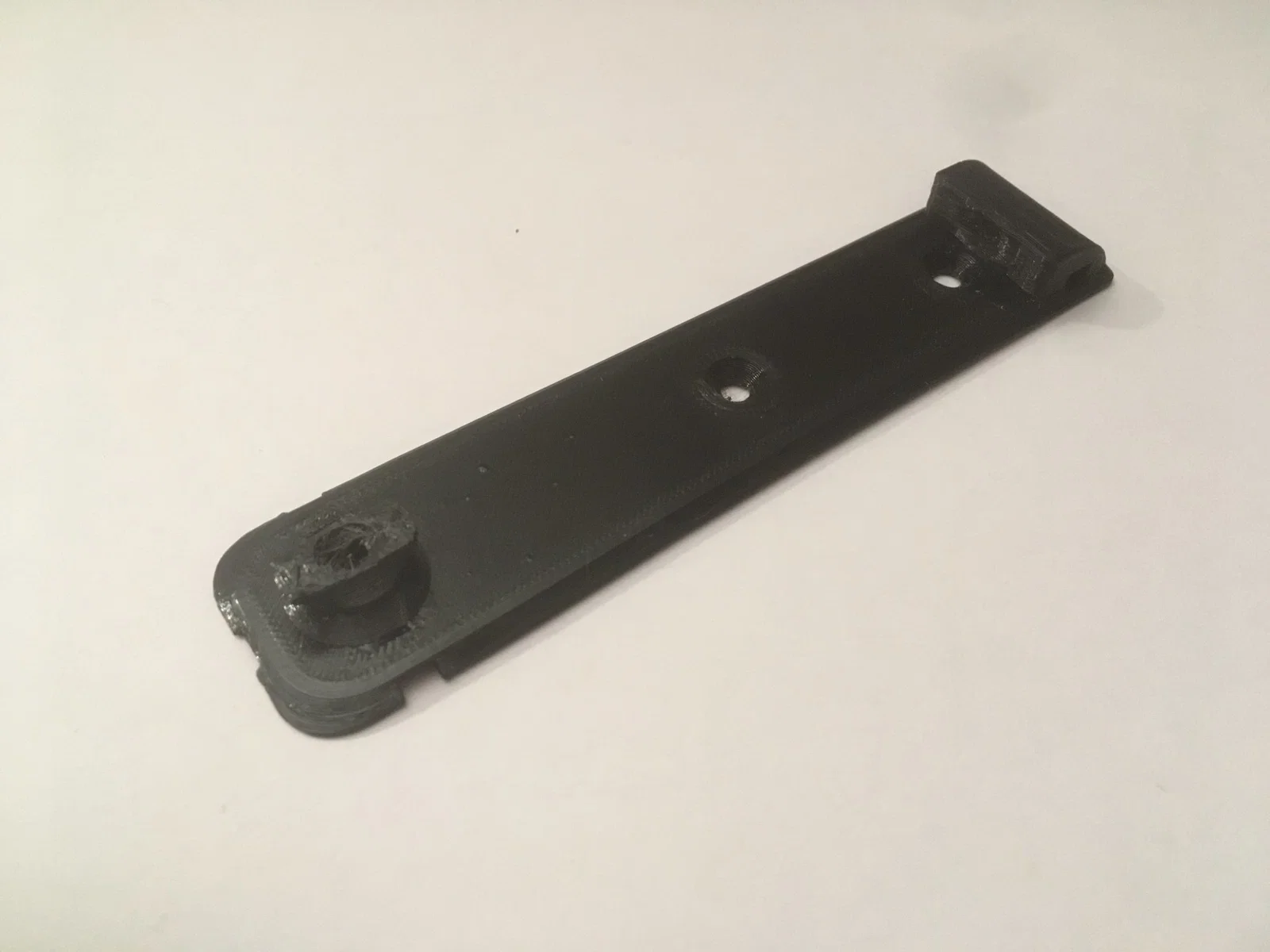

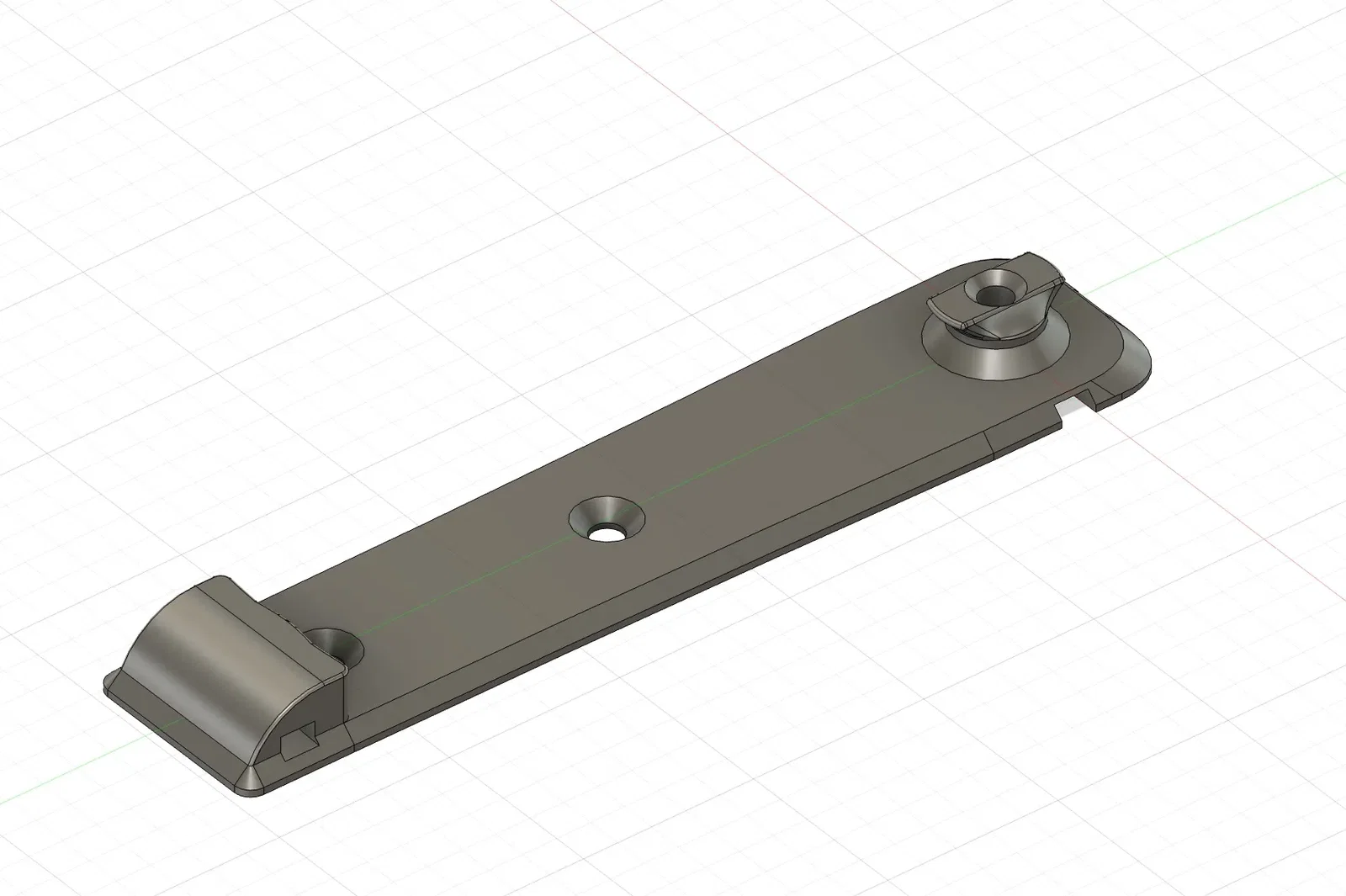

• Đế gắn (Base plate)

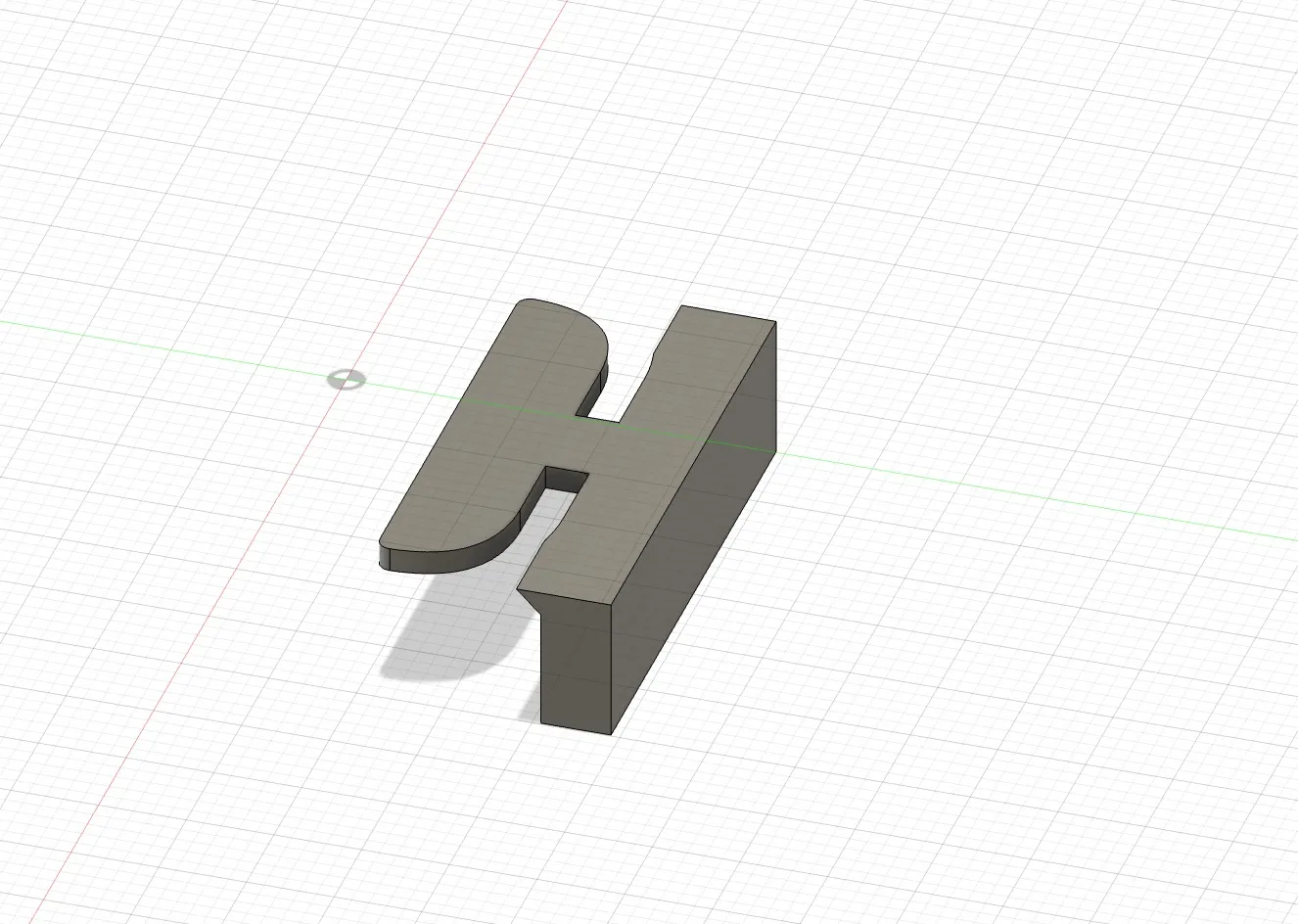

• Tấm chặn (Bumper plate) (chỉ cần thiết để gắn bằng dây rút)

Tấm chặn đảm bảo rằng khi đế gắn được buộc bằng dây rút, ứng suất lên dây rút sẽ giảm đi do ngăn đế gắn bị trượt về phía sau khi cạo băng.

Tui có đính kèm một file mà đế gắn và tấm chặn được ghép lại với nhau để hỗ trợ phần cầu nối (bridging) của đế gắn. Chỉ cần tháo tấm chặn ra sau khi in và lật nó lại để sử dụng ở hướng đúng.

Mẹo in:

• Không cần hỗ trợ (supports). Nếu gặp vấn đề với các cầu nối ở phần trước của tấm chặn, hãy thử điều chỉnh góc cầu nối để các cầu nối chạy dọc theo bộ phận thay vì chạy ngang qua.

• Nếu tấm chặn bị dính liền với đế gắn ở lớp dưới cùng, hãy tăng giá trị bù chân voi (elephant foot compensation).

• Nếu đế gắn bị chật quá so với bộ phận cạo băng, hãy đảm bảo máy in của bạn được hiệu chỉnh đúng cách hoặc dùng cách "bẩn" là tăng kích thước đế gắn lên 0.1mm (hoặc bất kỳ giá trị nào bạn thấy cần thiết) theo chiều dài trong slicer. Chỉ cần đảm bảo chỉ thay đổi kích thước theo trục dài của đế gắn chứ không phải các chiều khác.

Mẹo lắp ráp:

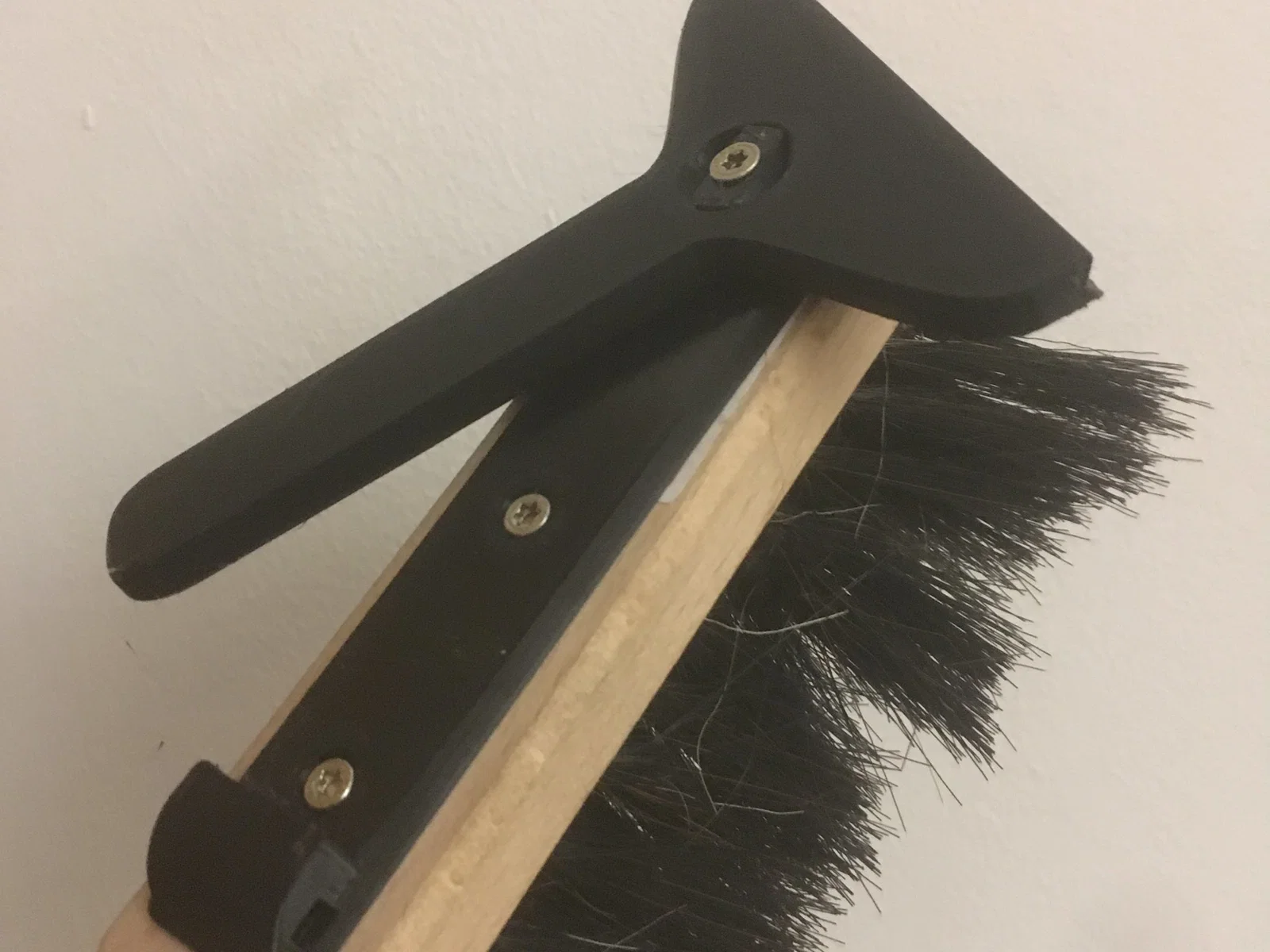

Tôi đã sử dụng 3 vít đầu chìm (1 cái 18mm x 4mm ; 2 cái 12mm x 4mm), chọn chiều dài vít tùy thuộc vào độ dày của cây chổi. Nếu vít quá dài, bạn có thể làm trầy xe khi dùng chổi!!

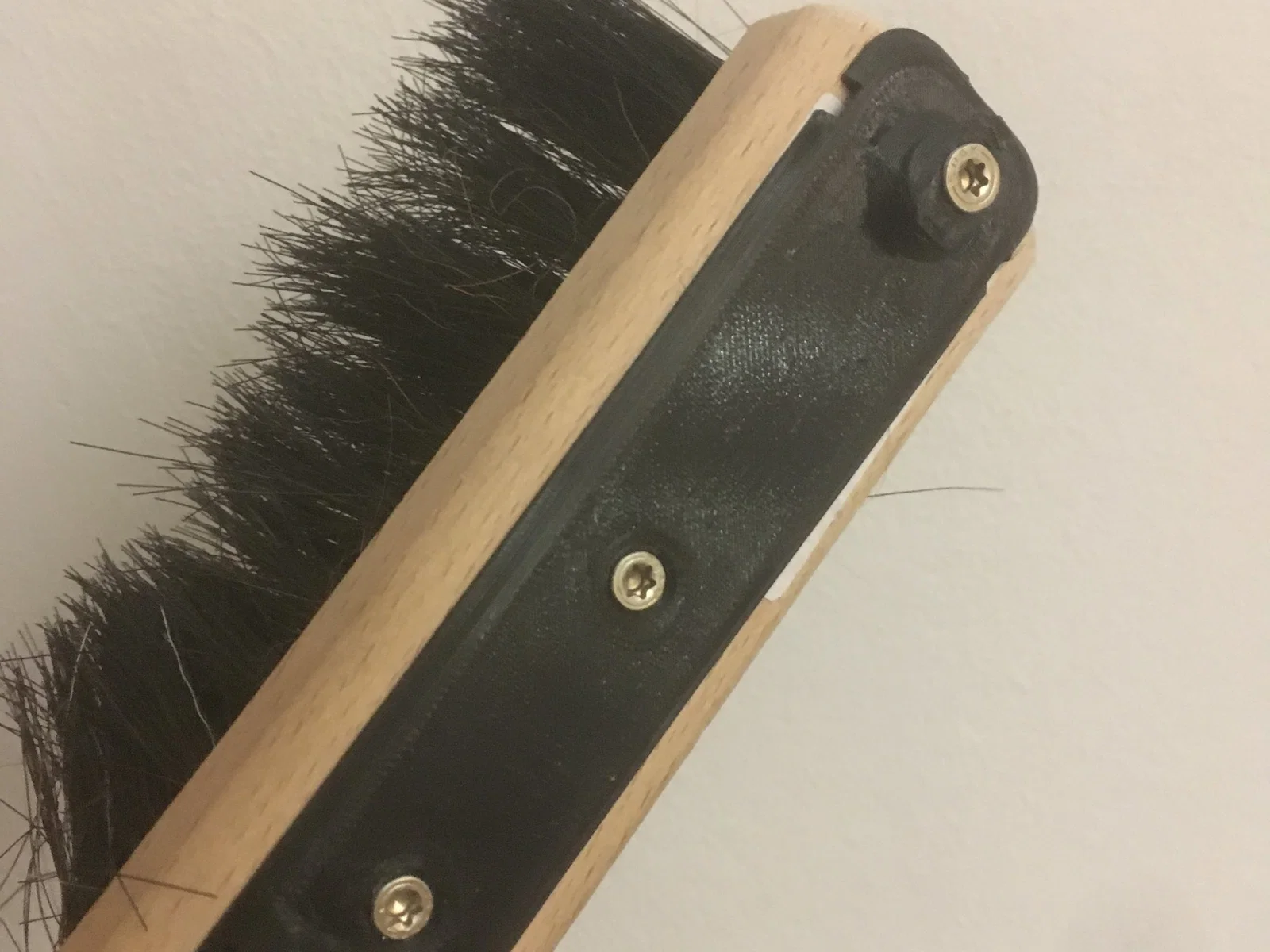

Cách tốt nhất là khoan mồi trước cho cây chổi. Chỉ cần dùng đế gắn để định vị lỗ, khoan mồi hai lỗ dưới cùng trước rồi gắn đế. Sau đó, khoan mồi lỗ trên cùng thứ ba và gắn bằng vít dài hơn. Cũng nhớ khoan mồi nhẹ nhàng và cẩn thận để cây chổi được cố định chắc chắn. Nếu bạn khoan xuyên hoàn toàn qua cây chổi và tiếp tục đẩy sâu hơn, mũi khoan có thể bị kẹt vào lông chổi, dẫn đến cây chổi bắt đầu quay không kiểm soát và/hoặc làm gãy mũi khoan của bạn… đừng hỏi tui sao tui biết.

Đặc biệt cẩn thận đừng dùng quá nhiều lực khi vặn đế gắn vào, cuối cùng chúng ta vẫn đang nói về nhựa plastic và chúng ta không muốn biến "vặn phải cho chặt" thành "vặn phải cho lỏng"

Cứ tự nhiên thêm đề xuất trong phần bình luận, tui rất sẵn lòng cập nhật thiết kế với những thay đổi hữu ích nếu cần.

Chúc anh em in ấn vui vẻ!
