Nắp thông hơi In-Line 92mm

Giới thiệu

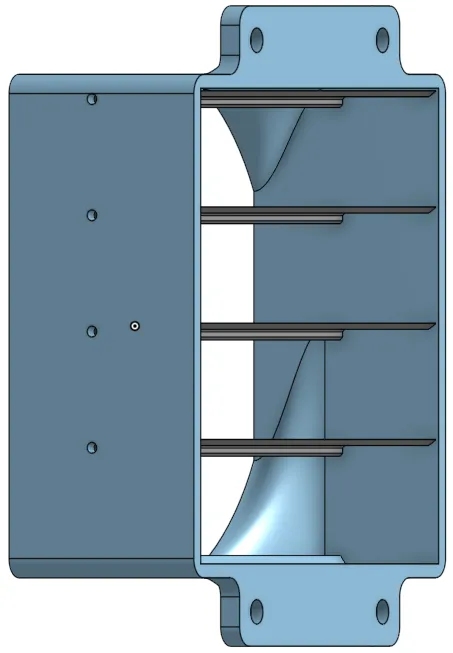

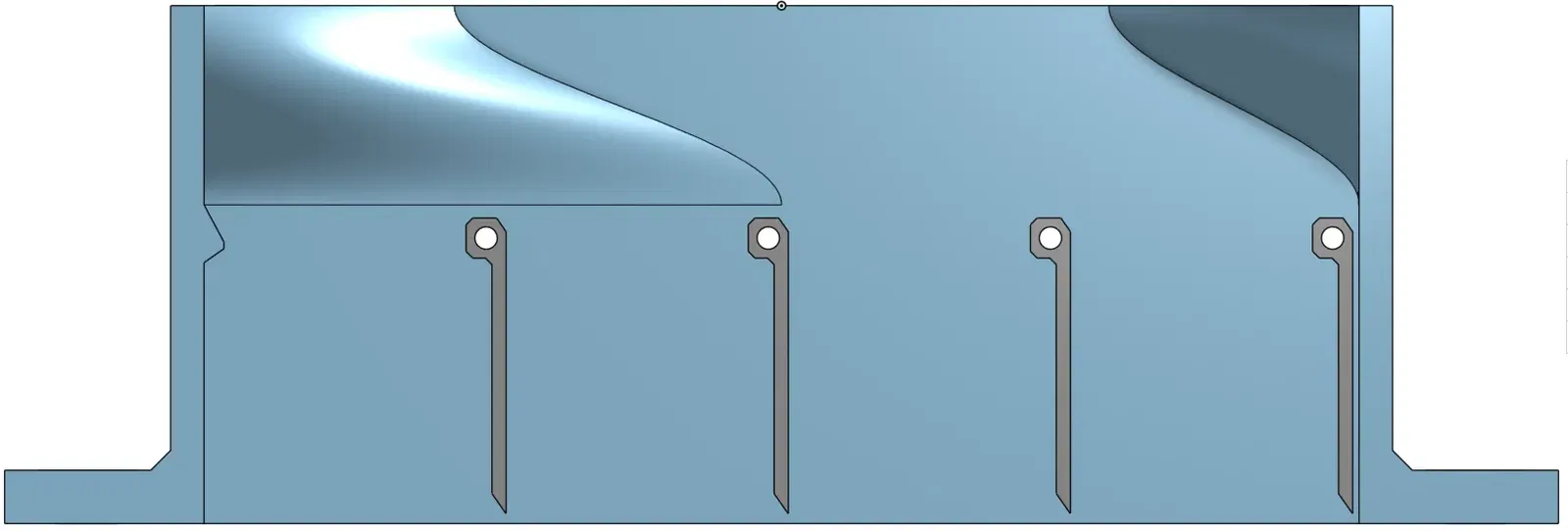

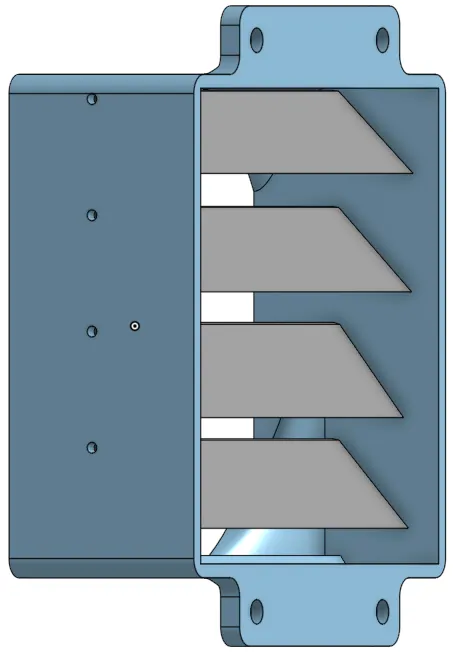

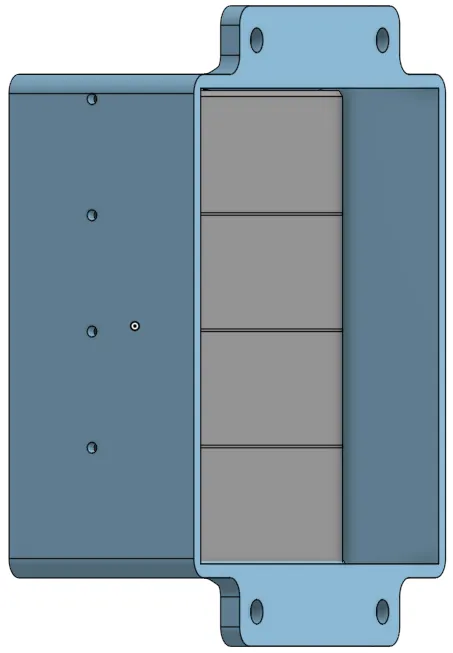

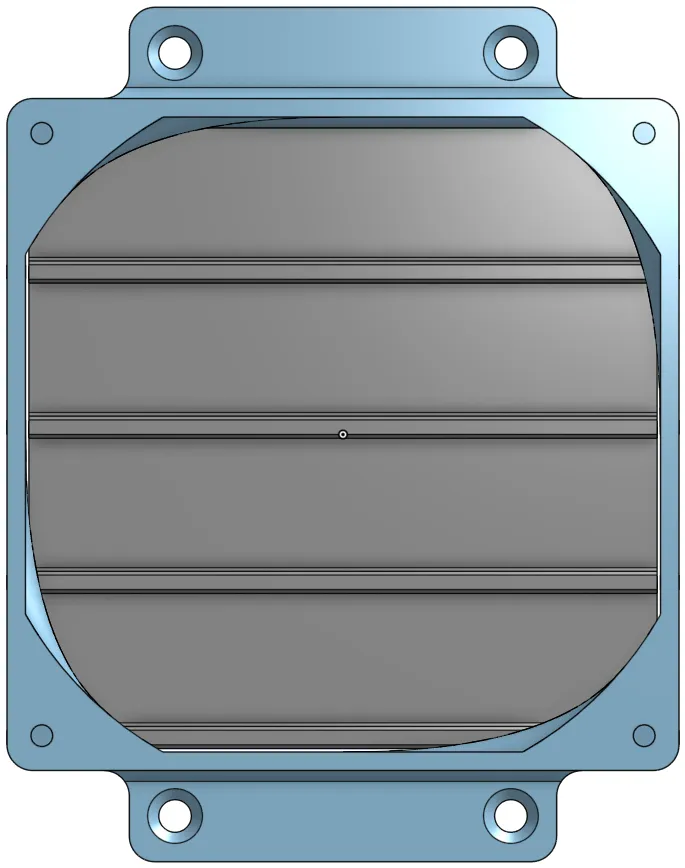

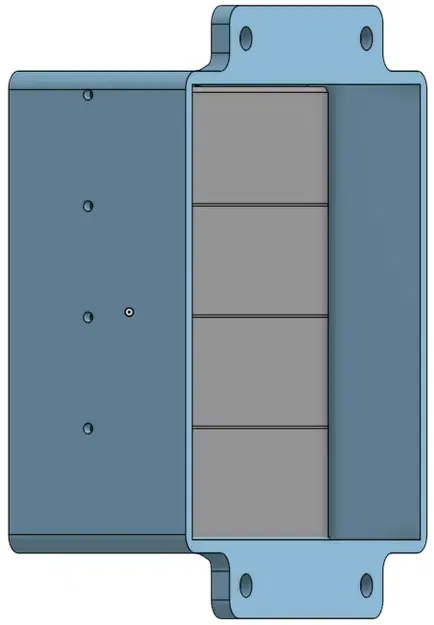

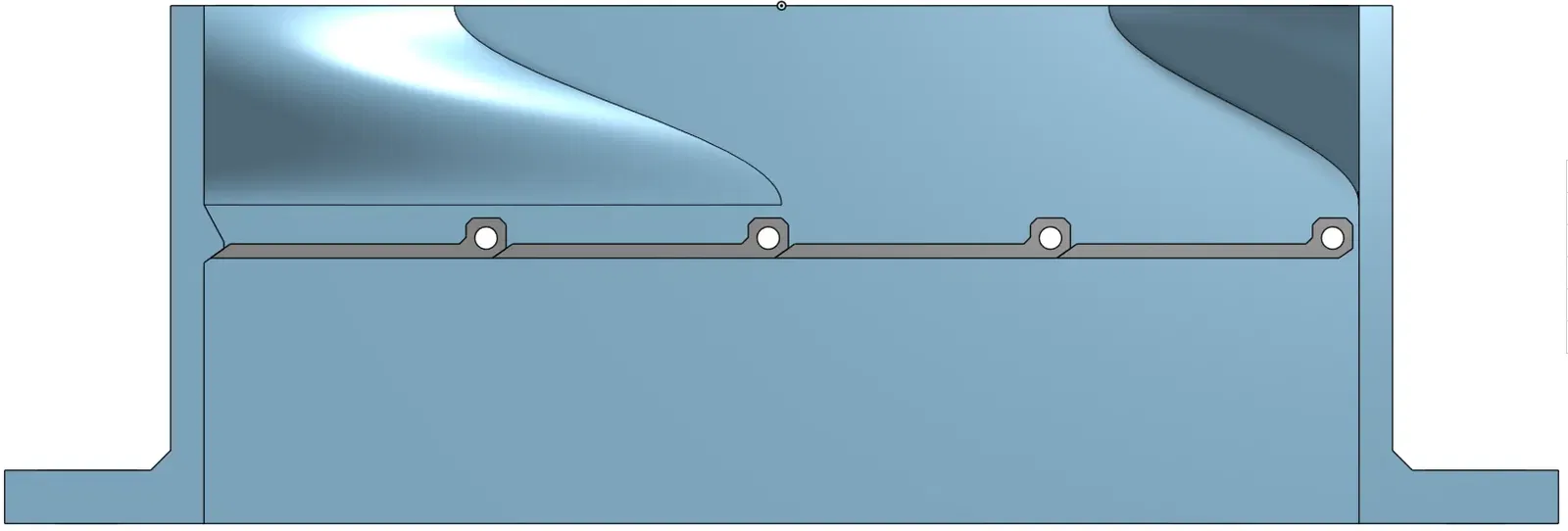

• Đây là một cái nắp thông hơi dùng cho quạt máy tính 92mm.
• Cái nắp này có ưu điểm là không cần không gian phía sau để cánh quạt di chuyển.
• Nó có thể gắn trực tiếp lên lưới thông hơi hoặc trong hệ thống thông gió.

Hướng dẫn lắp ráp

Vật liệu cần thiết

• 1 x Housing_92mm
• 4 x Flap_92mm
• 1 x Quạt máy tính 92mm
• 4 x ốc vít 4,5 x (độ dày quạt + 10) mm
• Một ít sợi nhựa thừa

Hướng dẫn in

• In phần Housing với các tab gắn hướng xuống.
• In các Flap với mặt phẳng hoàn toàn hướng xuống.
• In không cần hỗ trợ (góc dốc nhất là ~35°).

Lắp ráp

1. Khoan các lỗ trên flap thành 1,7mm.
2. Khoan các lỗ nhỏ trên housing thành 2,0mm.
3. Nhét một ít sợi nhựa vào lỗ đầu tiên của mỗi flap (dùng kềm để dễ thao tác).
4. Luồn sợi nhựa qua lỗ trên housing (chú ý chiều của nó).
5. Nhét thêm một ít sợi nhựa qua housing vào flap để cố định nó.
6. Cắt bỏ phần sợi nhựa thừa cho bằng.
7. Kiểm tra xem từng flap có di chuyển tự do không và các điểm dừng có hoạt động không.
8. Gắn quạt bằng ốc vít, sao cho nó thổi vào các flap.
9. Kiểm tra quạt và xem các flap có di chuyển đúng hướng không.

Chỉnh sửa

• Hoan nghênh các bản chỉnh sửa.
• Thiết kế được thực hiện bằng Onshape → https://cad.onshape.com/documents/b0947d8259def9aeed6683e4/w/b8a7382ceffc6fdc5803b2ac/e/eccfba5de5e20553d0019723
• Nếu muốn có thay đổi (như các kích thước khác) bạn có thể liên hệ tui trên printables. Tui sẽ cố gắng điều chỉnh thiết kế nếu có thời gian.
