Vỏ Case Cảm Biến ESPHome

Một cái vỏ nhỏ gọn cho cảm biến hiện diện con người LD2140B, LD2410C hoặc LD1115H kèm cảm biến ánh sáng BH1750 và cảm biến Nhiệt độ/độ ẩm/Áp suất khí quyển GY-BME280

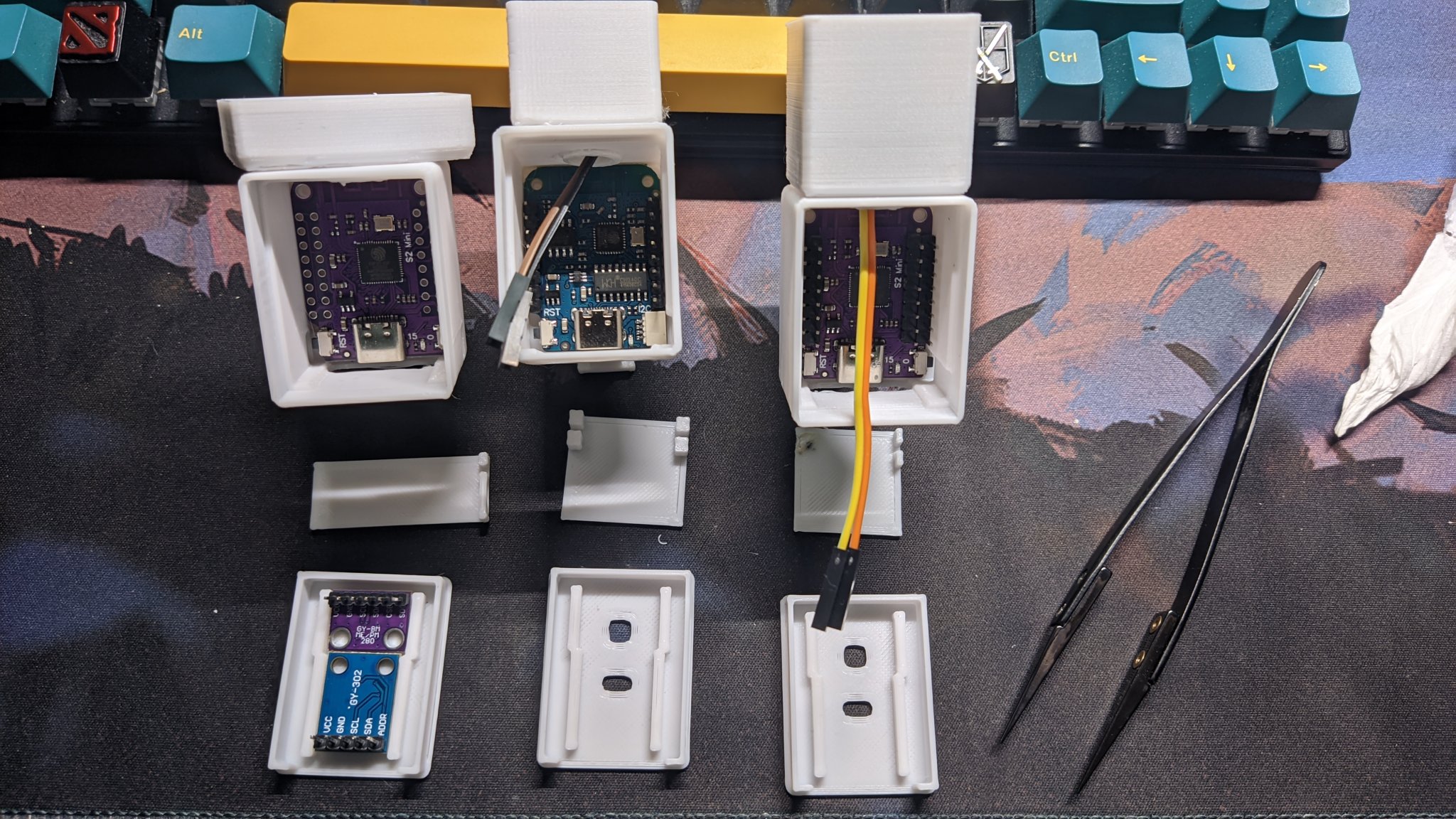

Cần một bo mạch Wemos D1 mini hoặc S2 mini làm bo mạch chính.

Tính năng:

• Cảm biến hiện diện con người có thể điều chỉnh sang hai bên

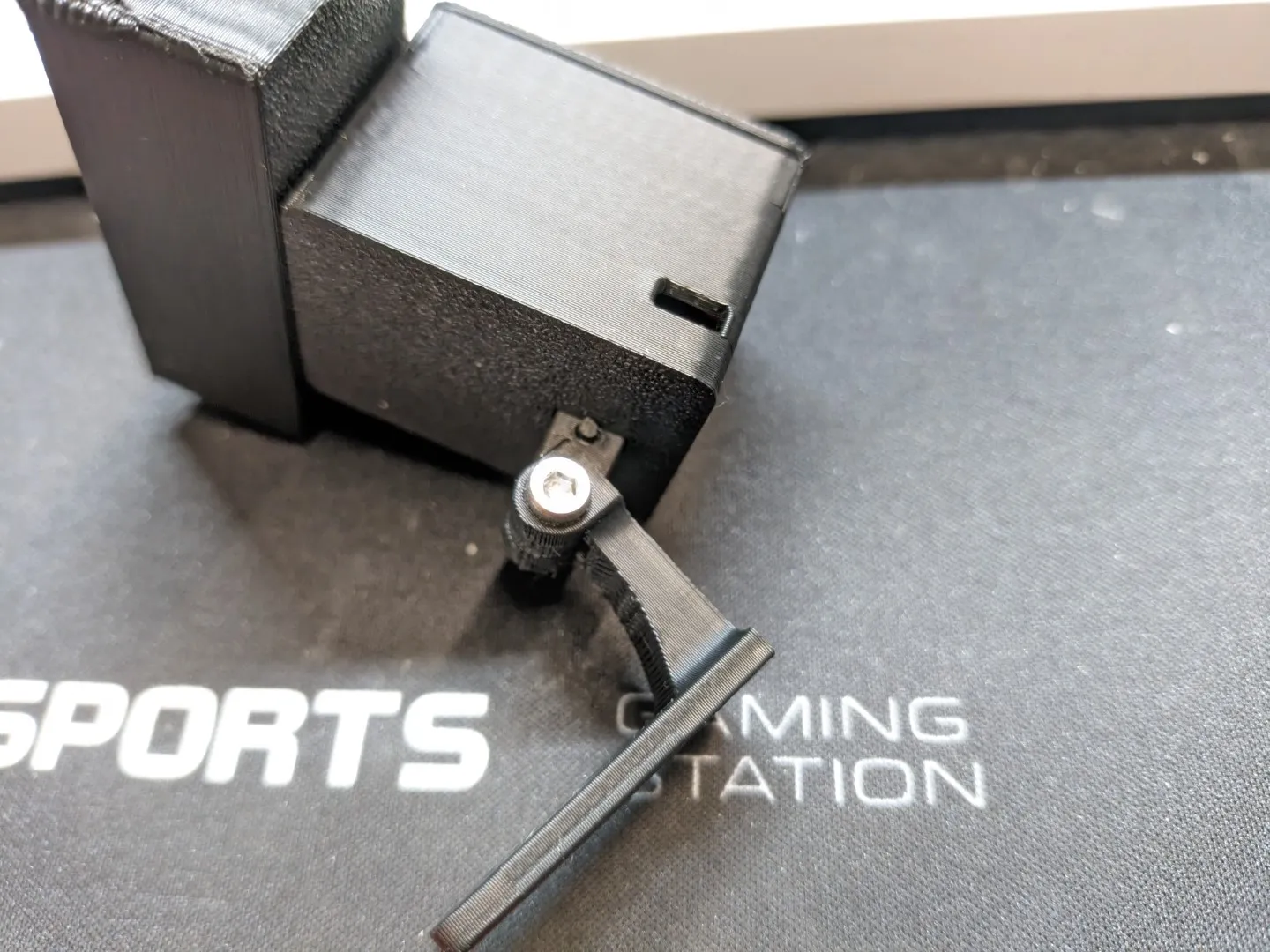

• Giá đỡ có thể nghiêng (kích thước M4), dùng bu lông và đai ốc M3 cho khớp nối
• Cực kỳ nhỏ gọn (chỉ cần đừng nhìn vào bên trong sau khi đóng vỏ)
• Dạng khớp ép

Ghi chú:

• Cẩn thận khi lắp S2 mini, nút boot khá dễ bị va trúng và bật ra

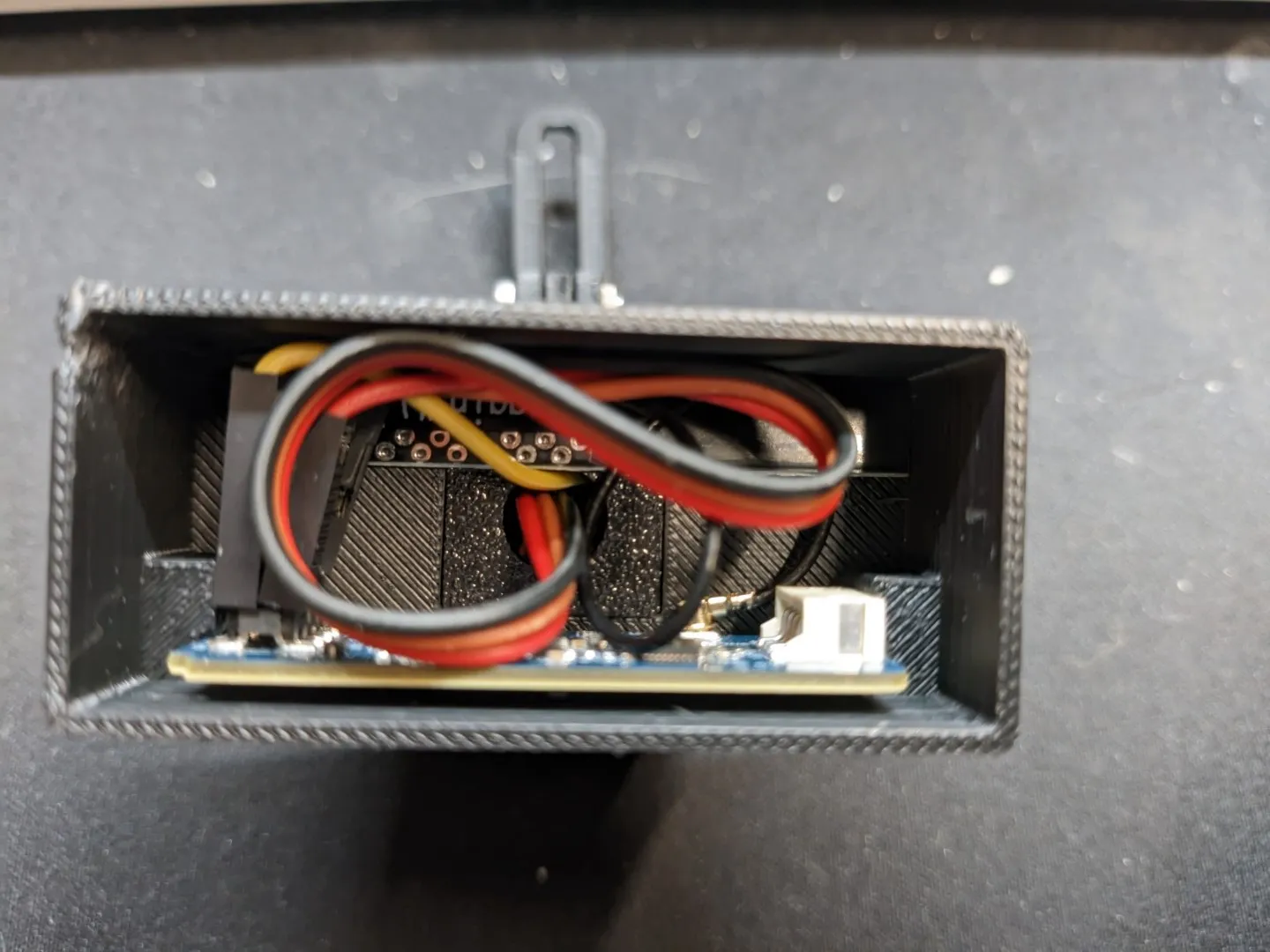

• Tôi dùng chân vbus làm nguồn 5V cho cảm biến mmWave hoặc thay vào đó, hàn một sợi dây đồng tráng men mỏng vào bên trái của điện trở.

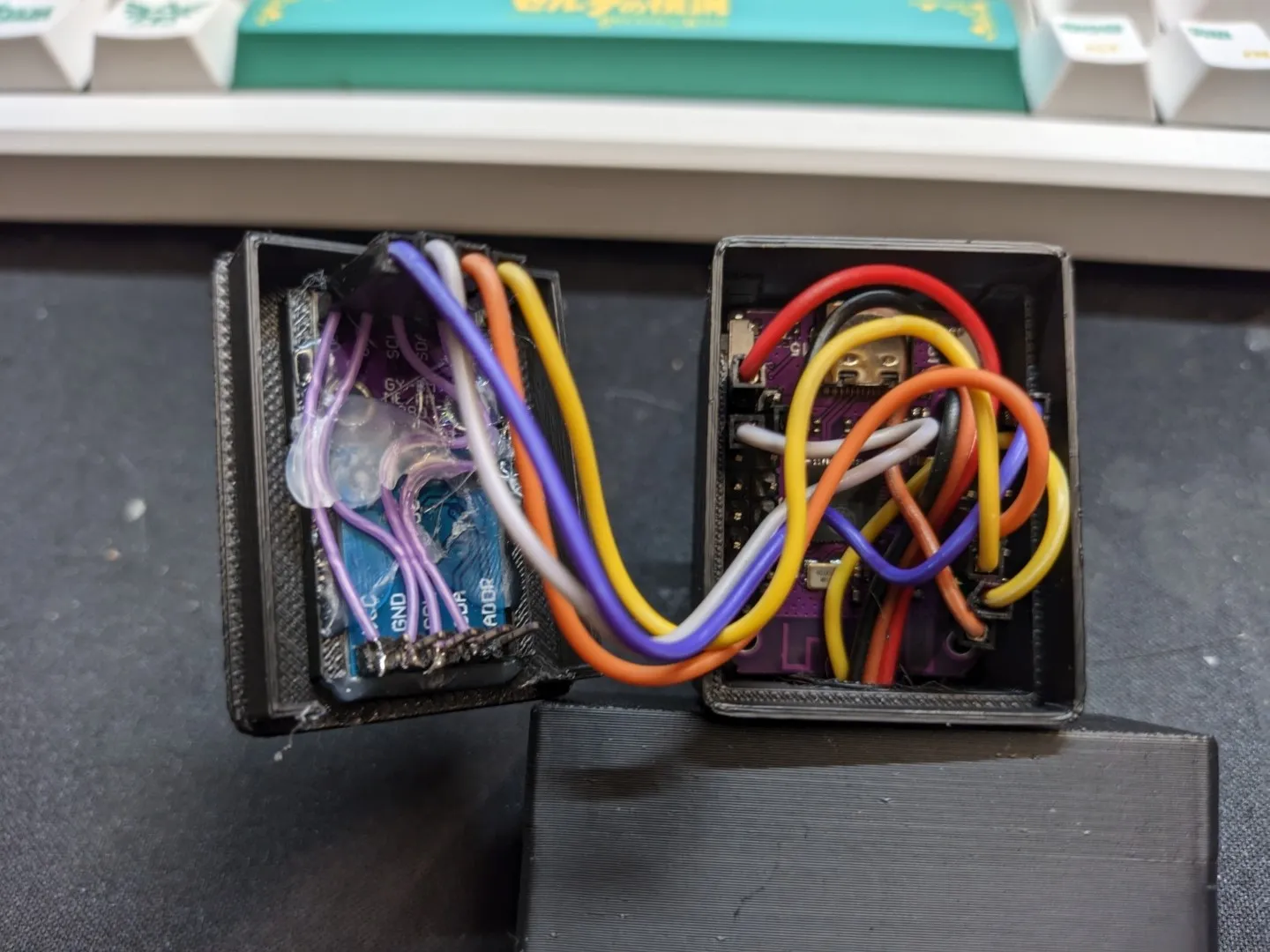

• Các kết nối đa dạng như bus i2c, 3.3V và ground có thể nối chung với một sợi dây mỏng rồi dùng chân header có sẵn để đi dây, chỉ cần đảm bảo cách điện mối hàn.
• Cần điều chỉnh độ lệch cho nhiệt độ và độ ẩm vì cảm biến nằm bên trong cùng với bo mạch vì lý do thẩm mỹ (-7 đến -13 cho nhiệt độ và 32 đến 40 cho độ ẩm)
• Tôi thấy LD1115H đáng tin cậy hơn, hiện tại ESPHome chưa hỗ trợ nó, nhưng những người khác đã làm rất tốt để nó hoạt động
• Dùng keo nến dán cảm biến ánh sáng và nhiệt độ cùng với chân header để chúng không bị rơi ra

Cập nhật ngày 20250608:

• Thêm vỏ cho cảm biến LD2450
• Thêm phiên bản v2 của nắp và bản lề, nắp có rãnh cho mặt dưới của chân header và một thanh chống để giữ cảm biến lên, di chuyển lỗ cho cảm biến ánh sáng để vừa hơn. Bản lề giờ có lỗ để thêm sợi filament để chặn nó di chuyển sau khi lắp.

Cập nhật ngày 20250806:

• Thêm phiên bản vỏ bo mạch có lỗ thông gió
