Vỏ đựng Bộ Mũi Hàn Ren TS100 Edition của CNC Kitchen

Remix từ Hộp đựng Ống hàn ren CNC Kitchen Tác giả CNCKitchen

Tác giả HarryFu_770468

Lượt tải
78
Lượt thích
15
Lượt coi
931
Bình luận
5

File 2 422 KB

  • lid_TS100_through_hole_v1_1765624182.stlSTL · 211,1 KB
  • lid_TS100_v5_1765624183.stlSTL · 210,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Những gì tui đã thay đổi so với cái case gốc của CNC Kitchen:

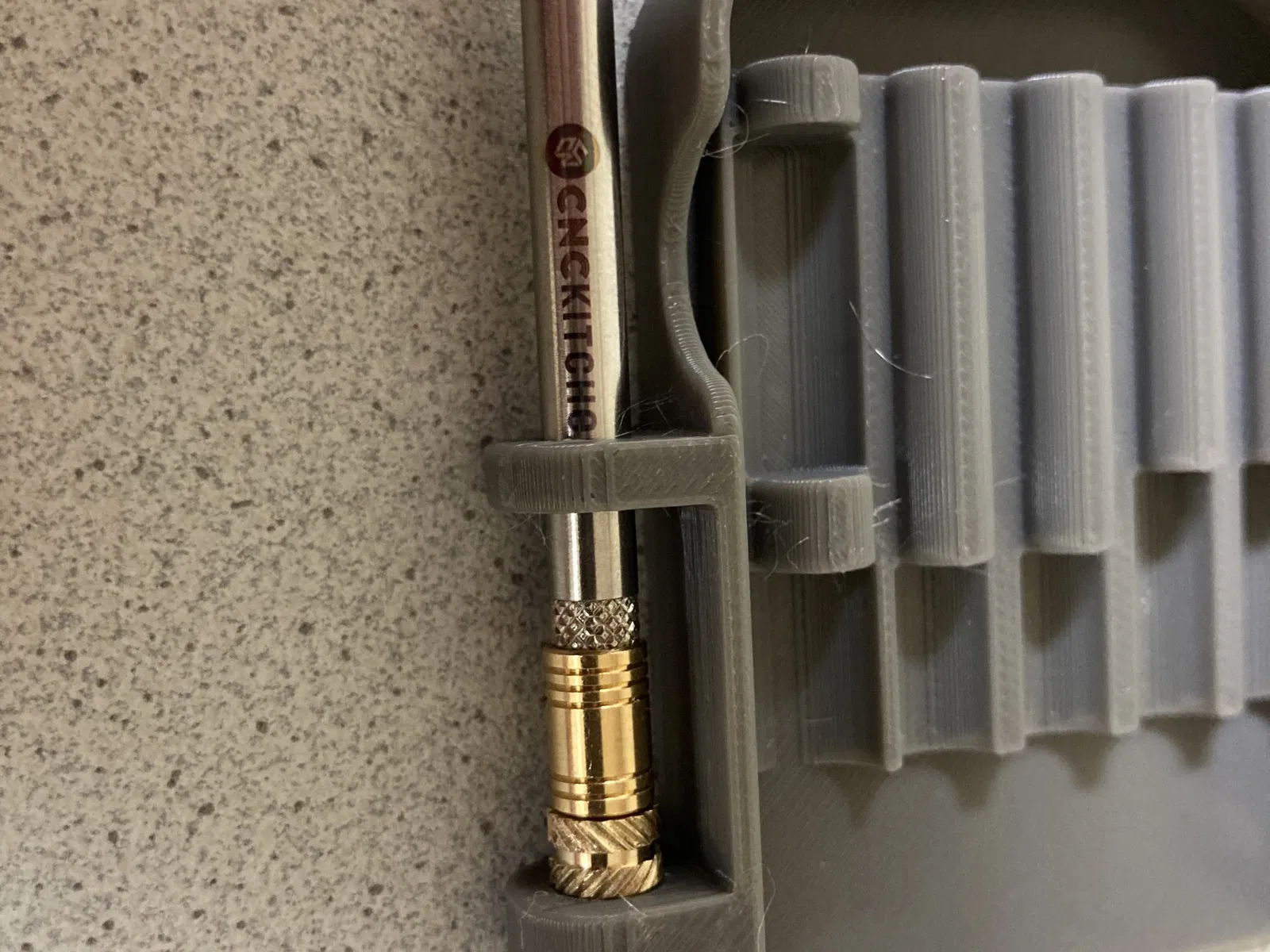

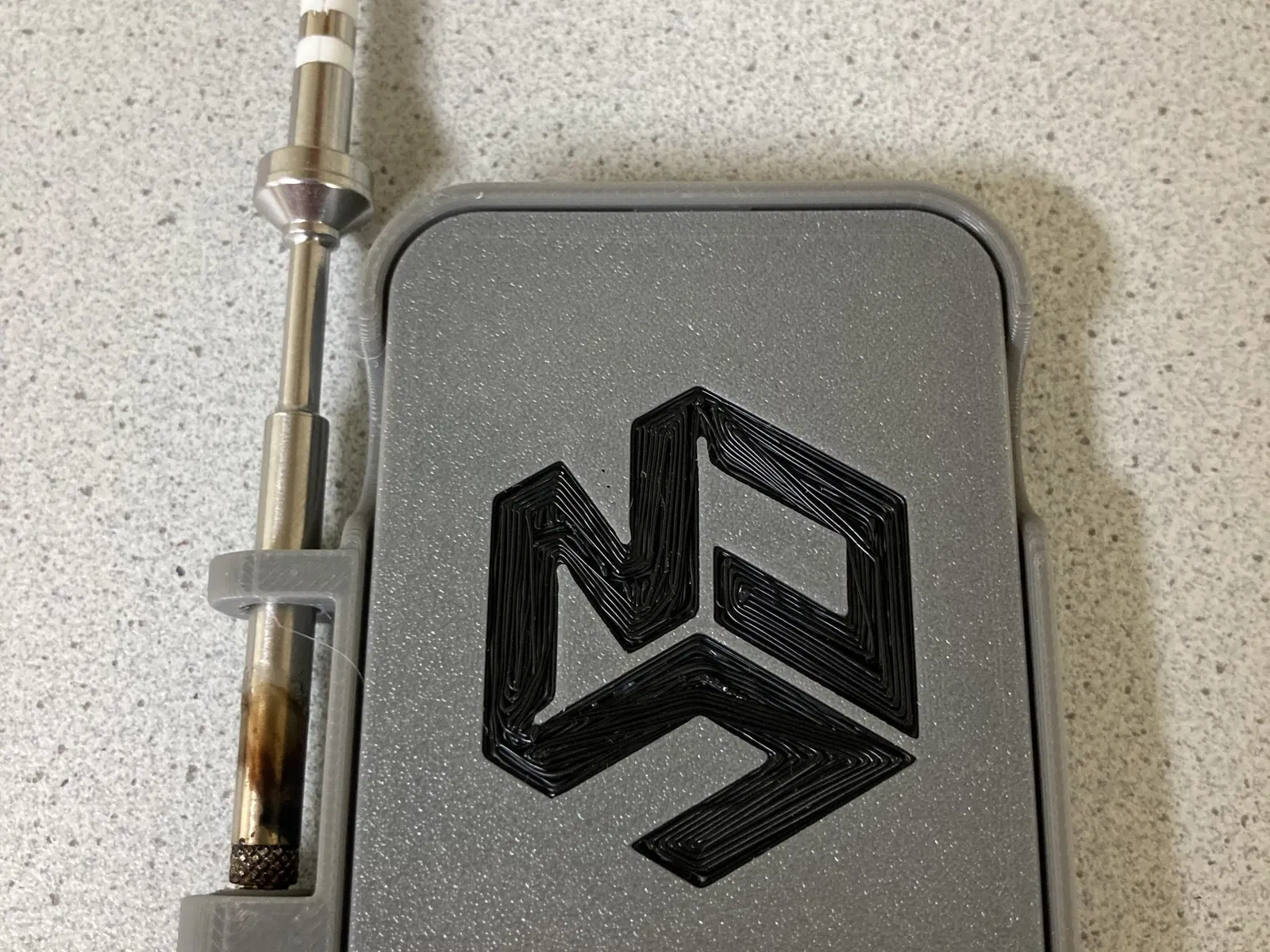

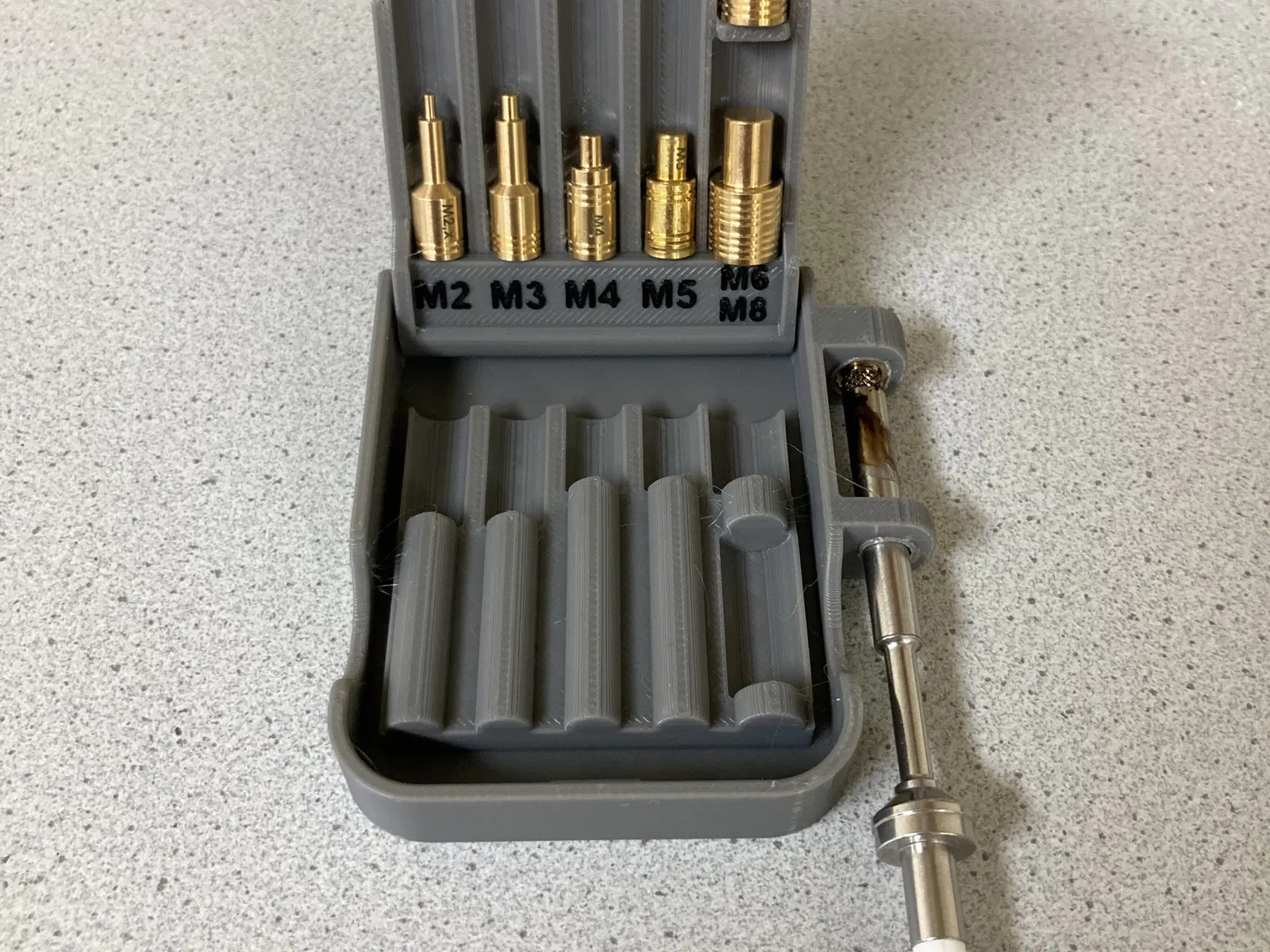

Tui đã giảm bớt khoảng trống phía trên các mũi hàn trong nắp case và thêm một chỗ giữ Tip Adapter ở cạnh nắp.

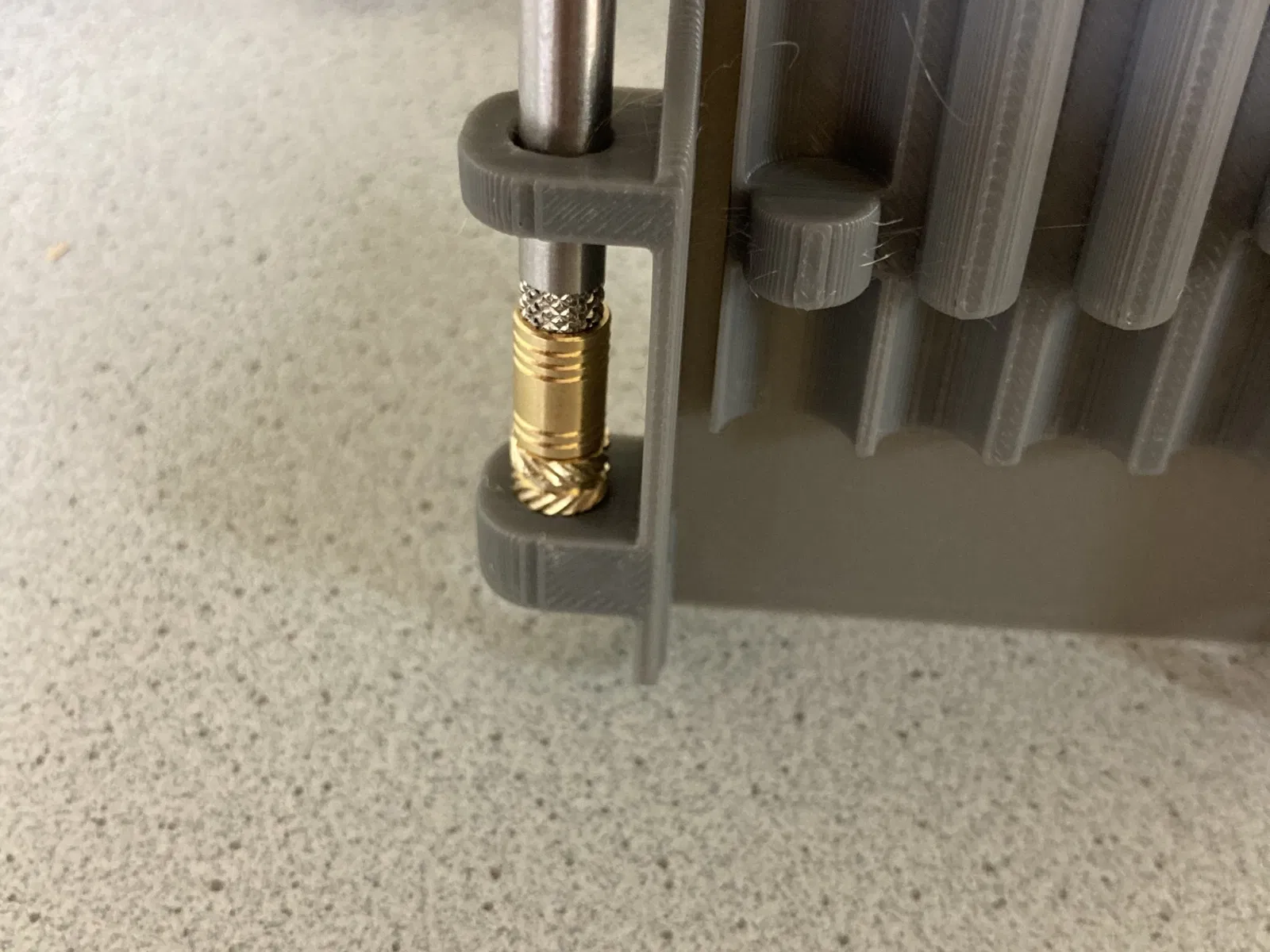

Cái Tip Adapter được gắn vào case bằng ren M5 của nó dành cho các mũi hàn. Để làm được cái này thì bạn sẽ cần một "M5 Short" (~M5x6x7) threaded insert mà bạn có thể gắn luôn với cái adapter mới của bạn nha ;-)

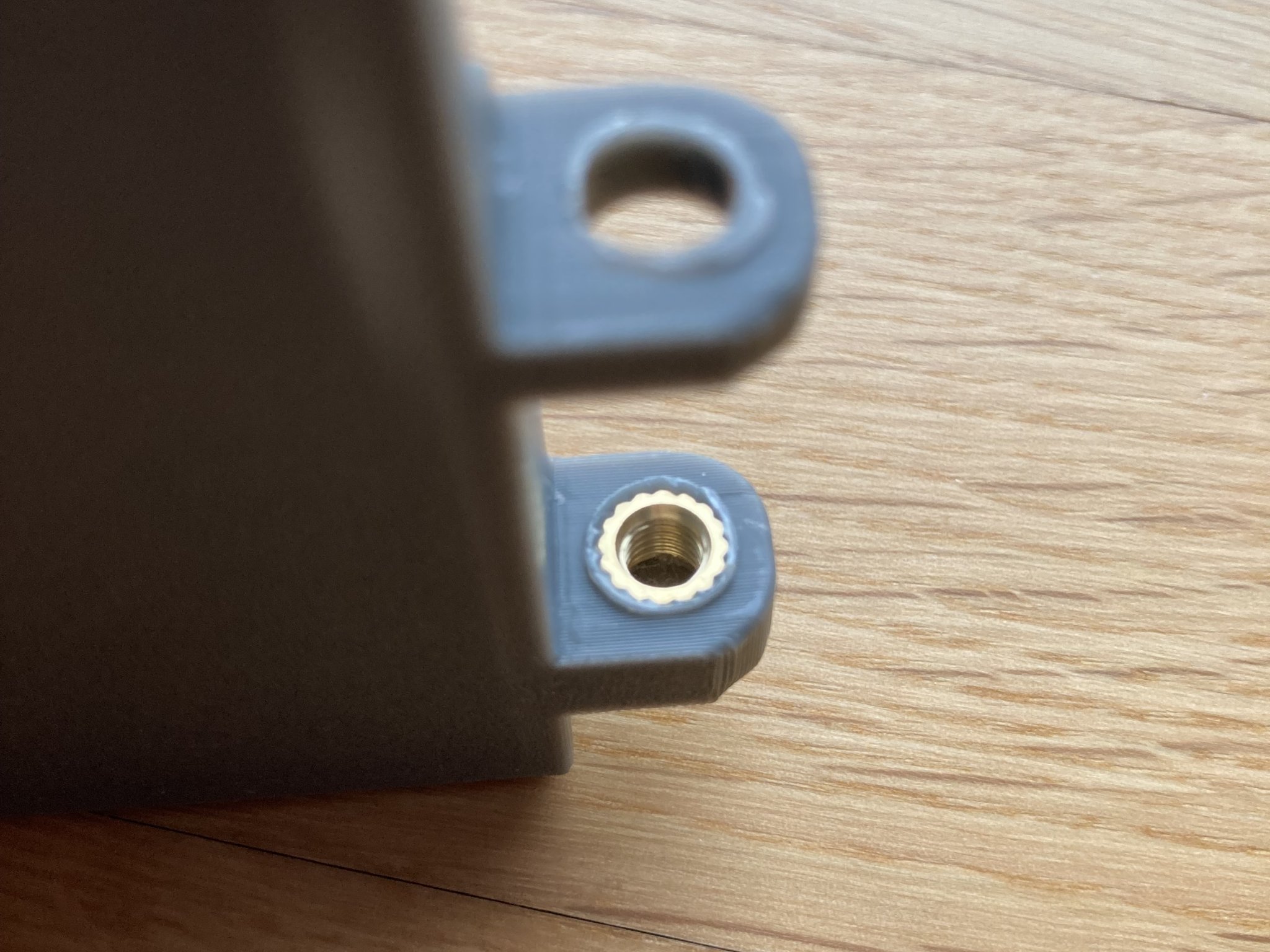

Vì chèn cái threaded insert này vô lỗ phía trên mà không làm chảy nhựa cũng không dễ đâu, nên tui làm hai phiên bản. Một phiên bản lỗ kín dành cho mấy anh em có kinh nghiệm rồi đó, và một phiên bản đơn giản hơn có lỗ thông để bạn có thể chèn từ phía dưới vô.

Bạn vẫn cần in cái case cơ bản từ phiên bản gốc nha, vì tui không có thay đổi gì trên đó hết. Có hai phiên bản sẵn có từ Stefan, bạn có thể tùy chọn đó.
