Súng Westar-35 kèm hiệu ứng ánh sáng và âm thanh
Mô hình súng Westar-35 lấy cảm hứng từ Mandalorian, được thiết kế tùy chỉnh để tích hợp đèn và âm thanh sống động. Bộ sưu tập STL đầy đủ cho phép bạn tự tay lắp ráp khẩu súng biểu tượng này, với hướng dẫn chi tiết về các bộ phận điện tử và tùy chỉnh hoàn thiện.
Mô tả

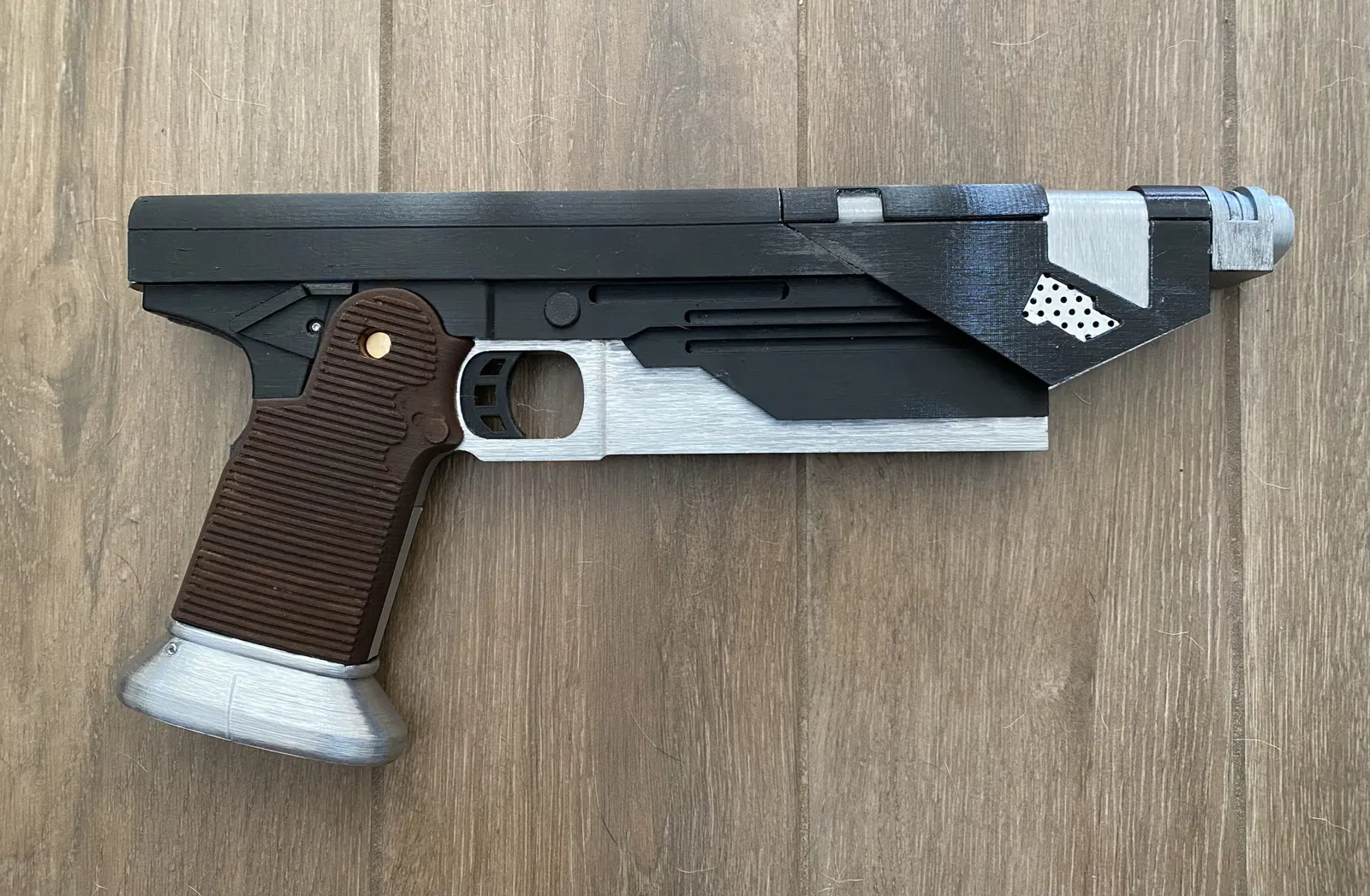

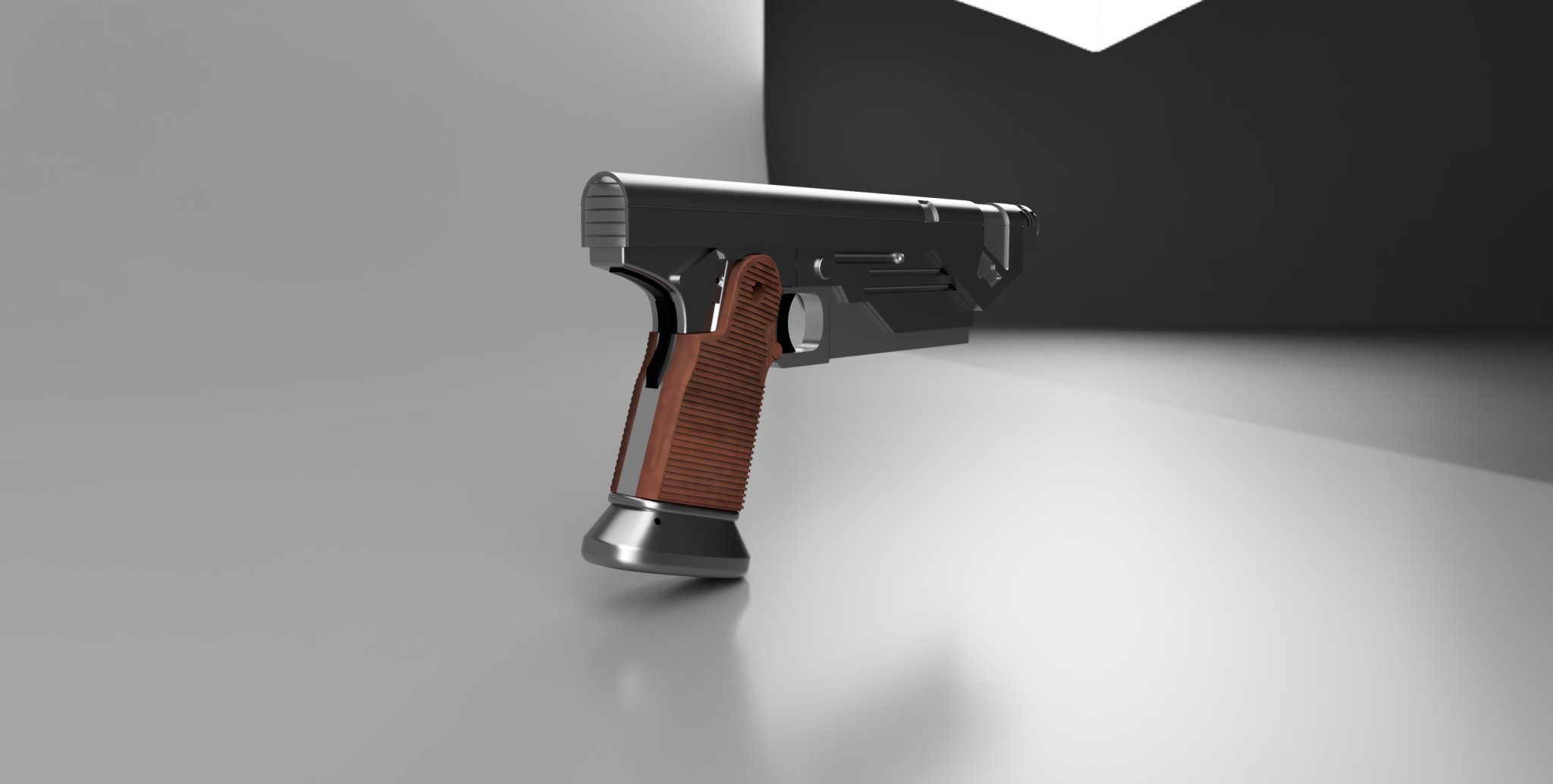

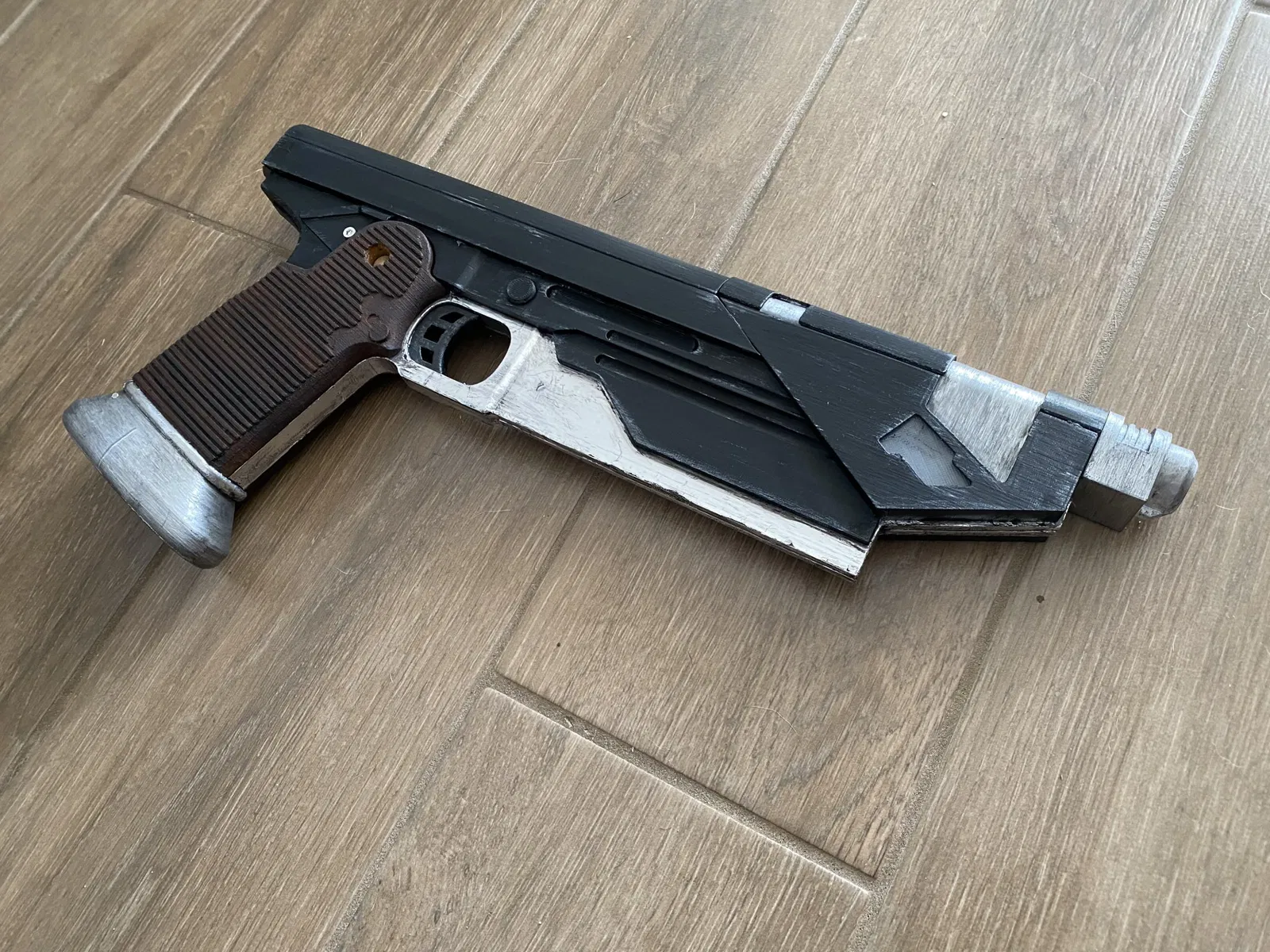

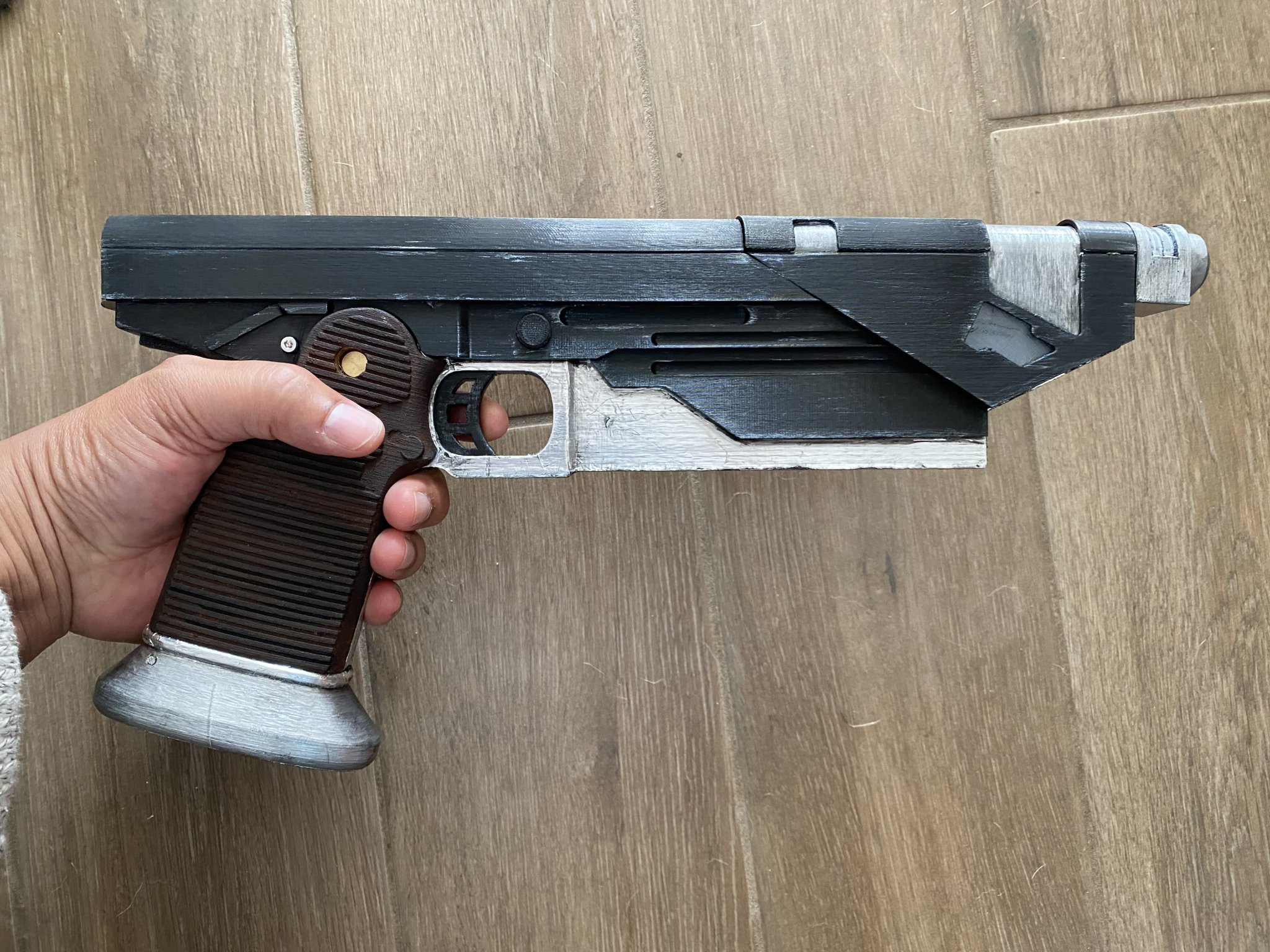

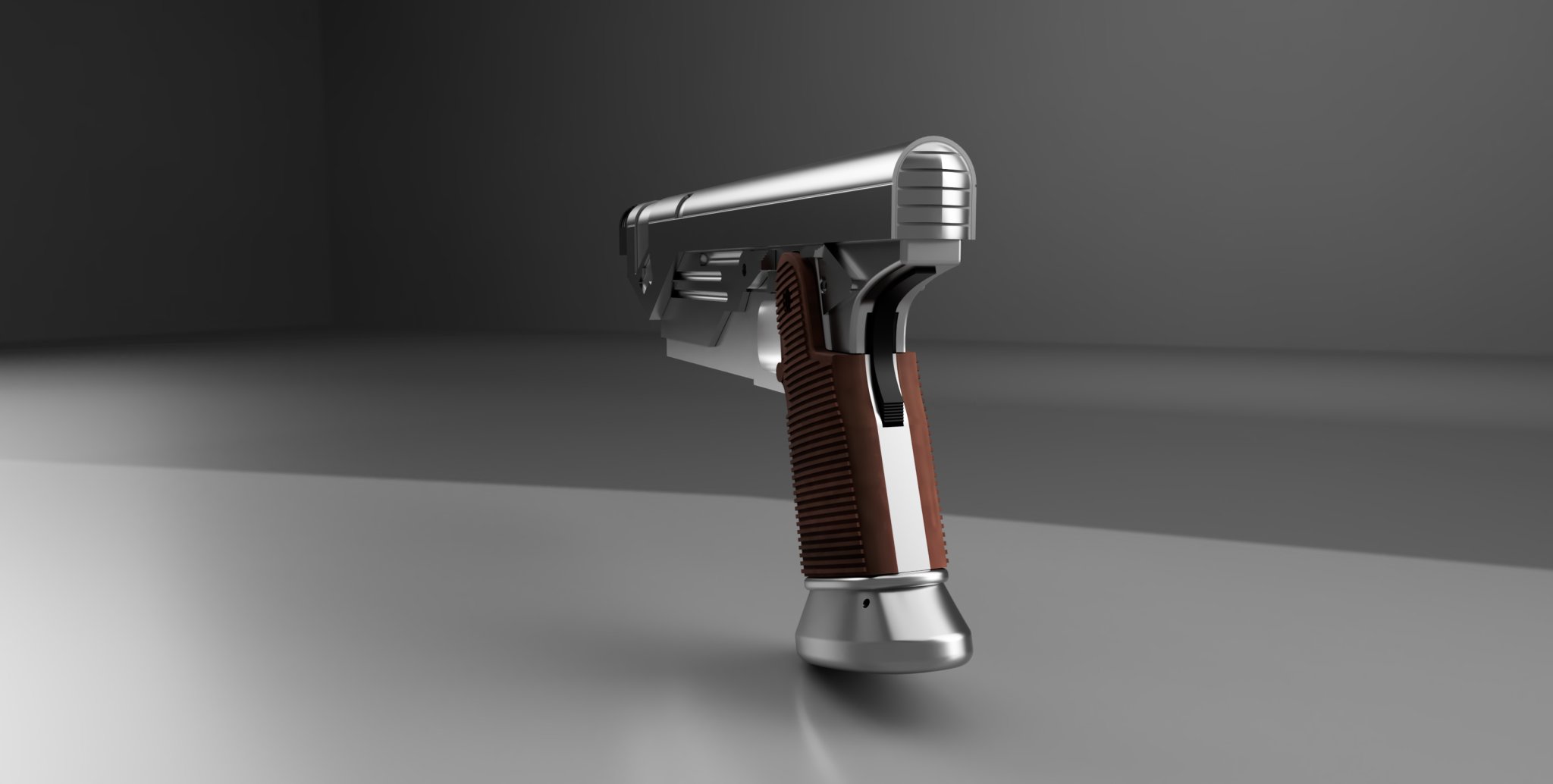

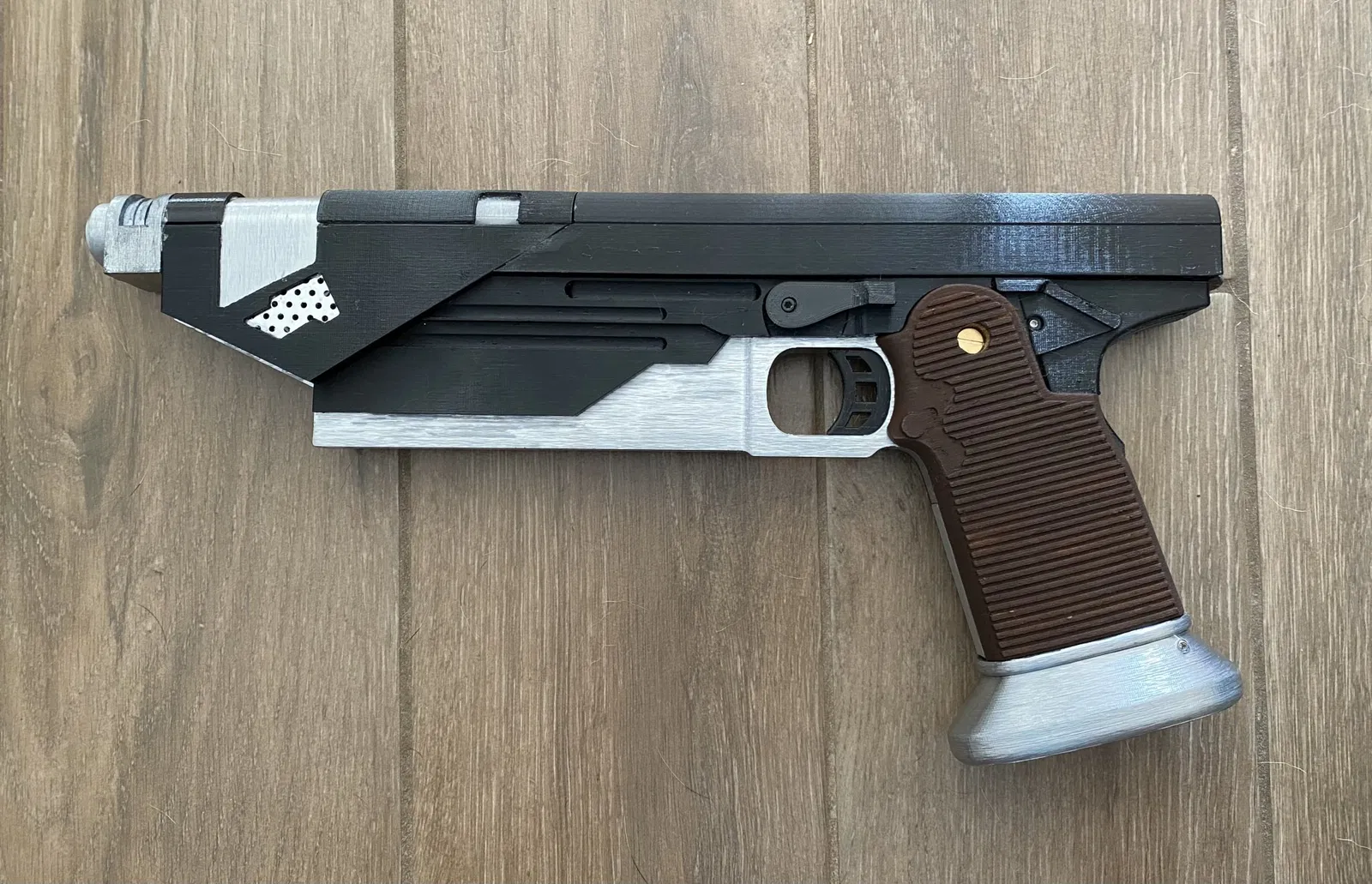

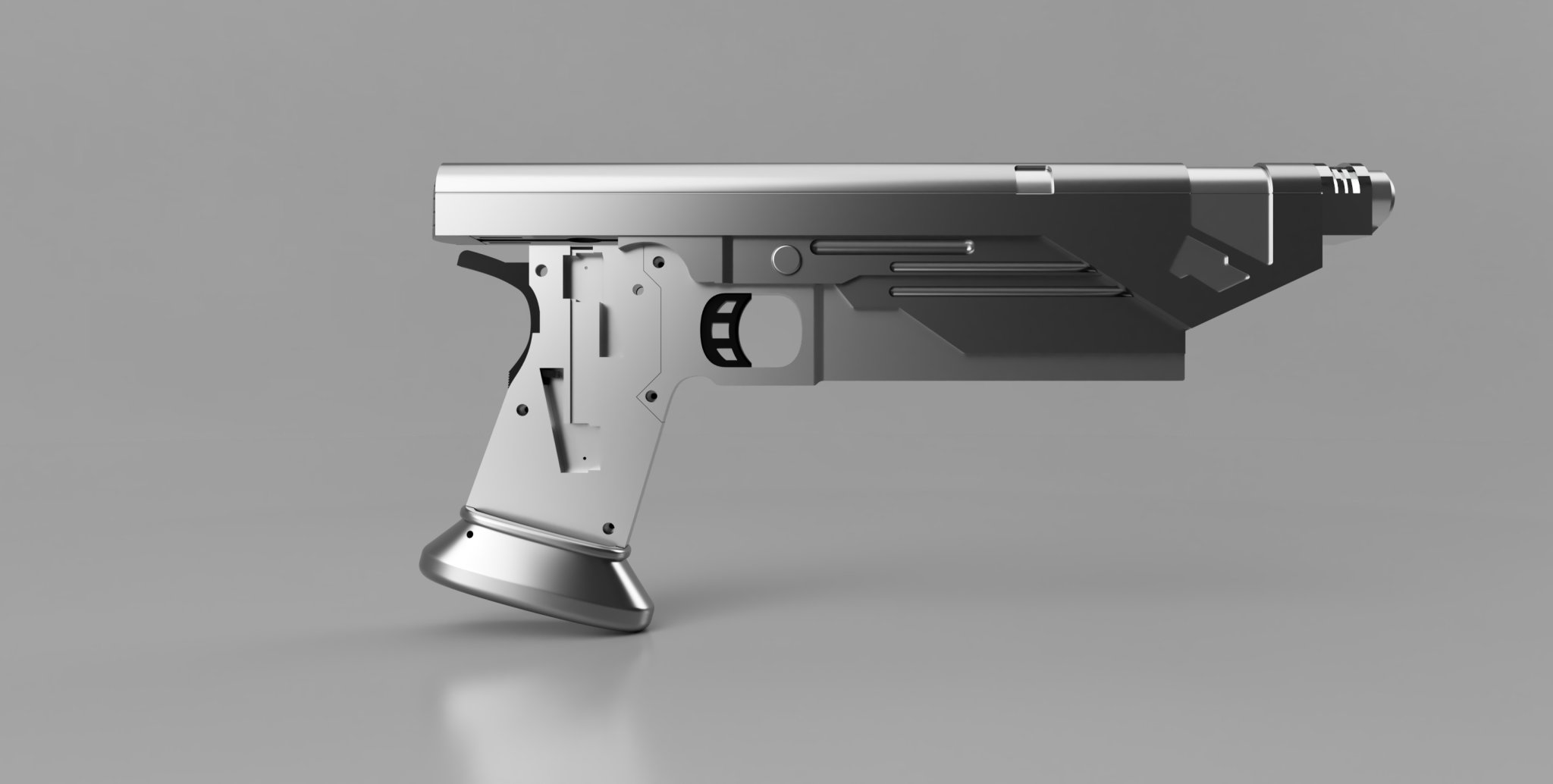

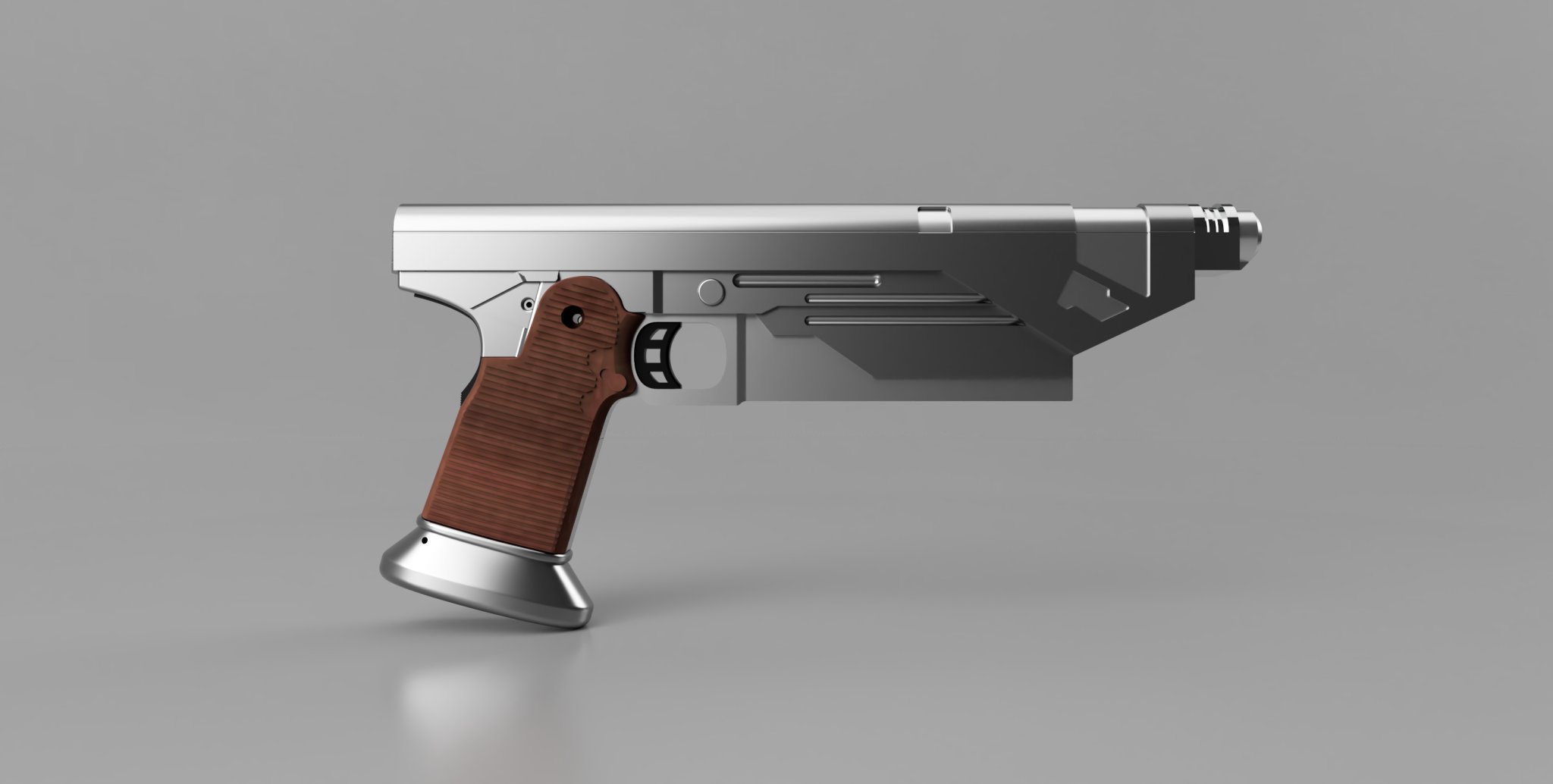

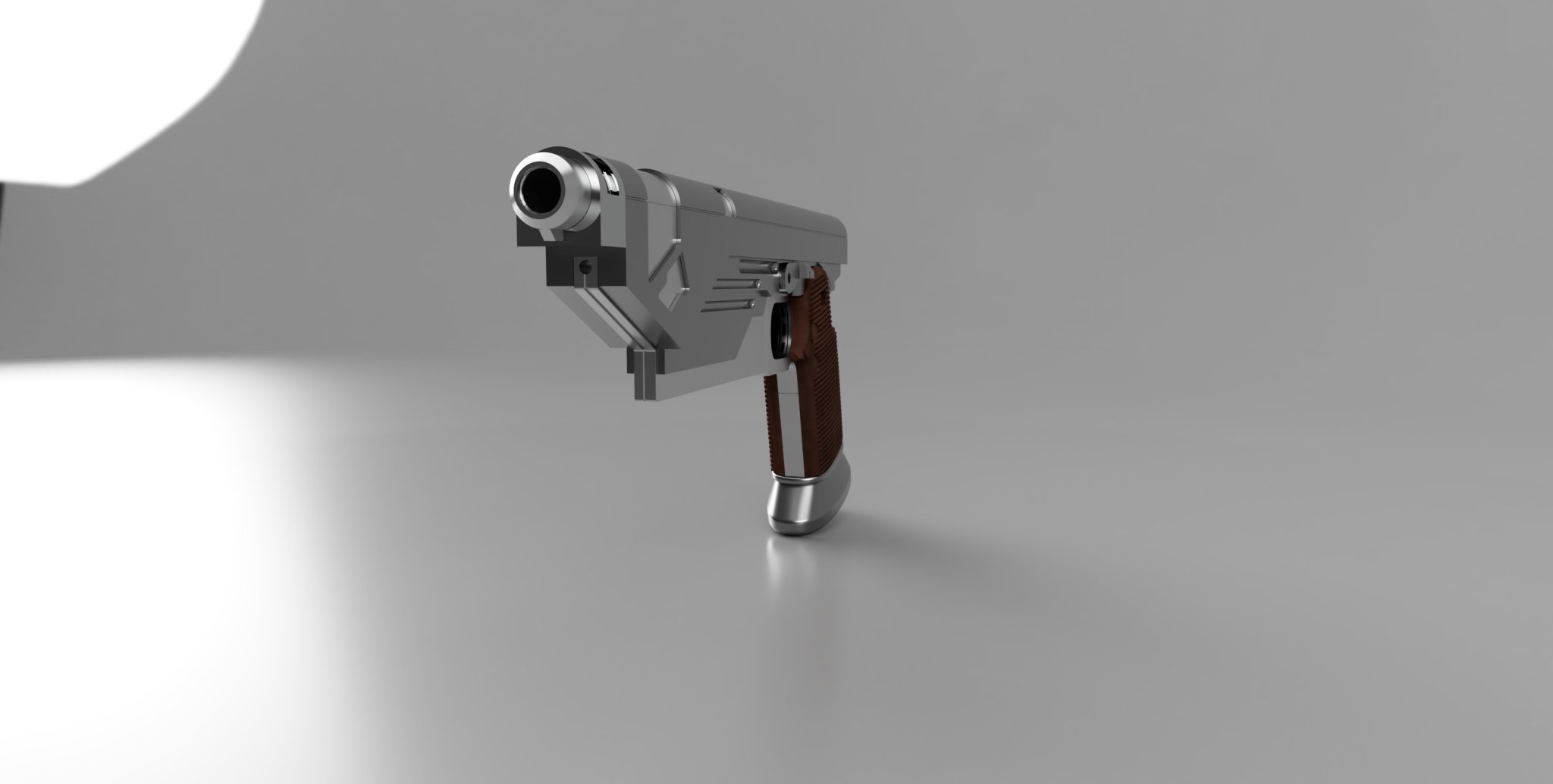

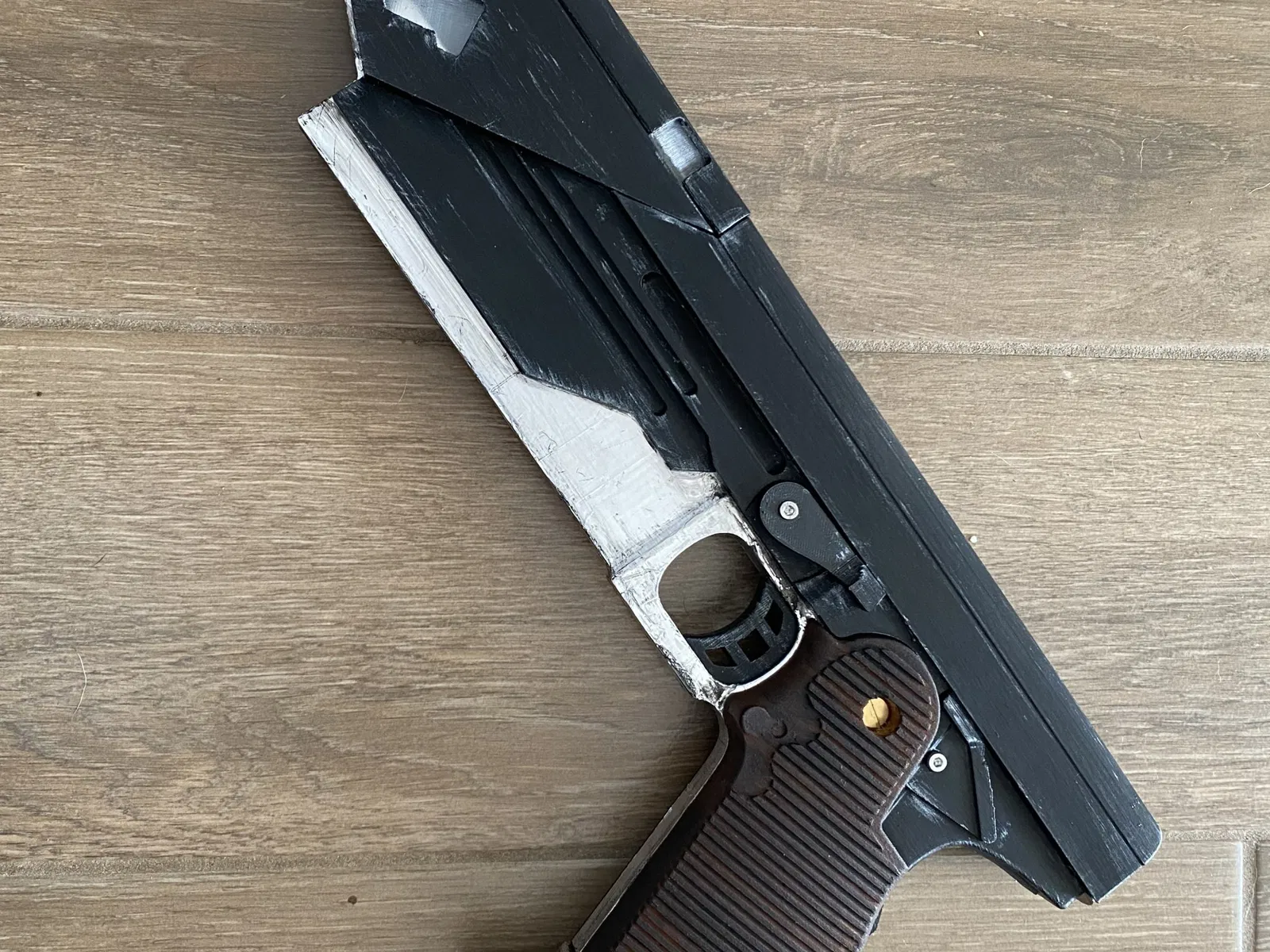

Đây là phiên bản Westar 35 pistol của tôi, giống như của Bokatan. Tôi tự tạo ra mô hình này để có chỗ cho các công tắc điện tử và đèn... đây là dự án đang trong quá trình hoàn thiện nên tôi sẽ bổ sung các file STL và hình ảnh khi tiến triển.

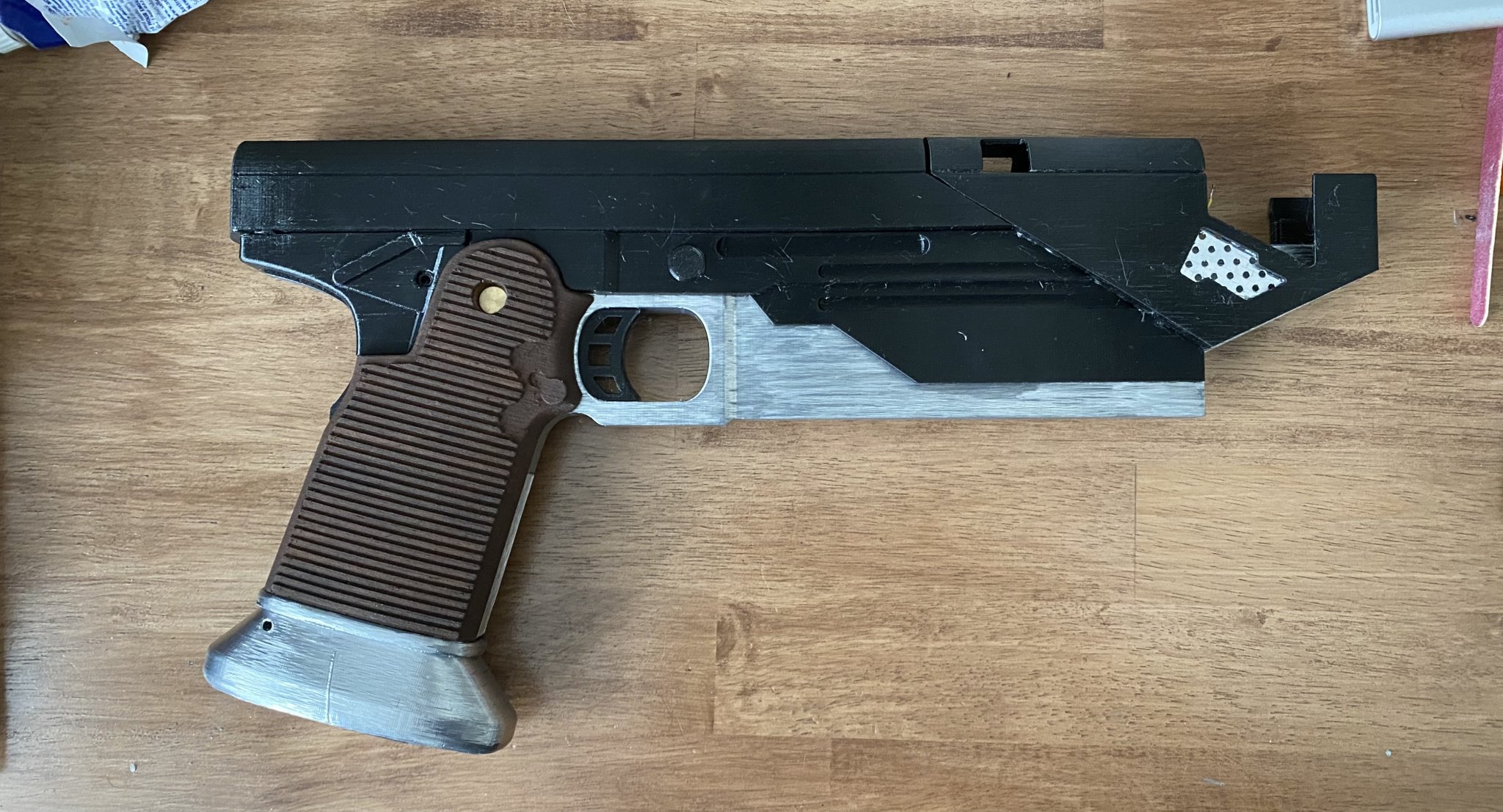

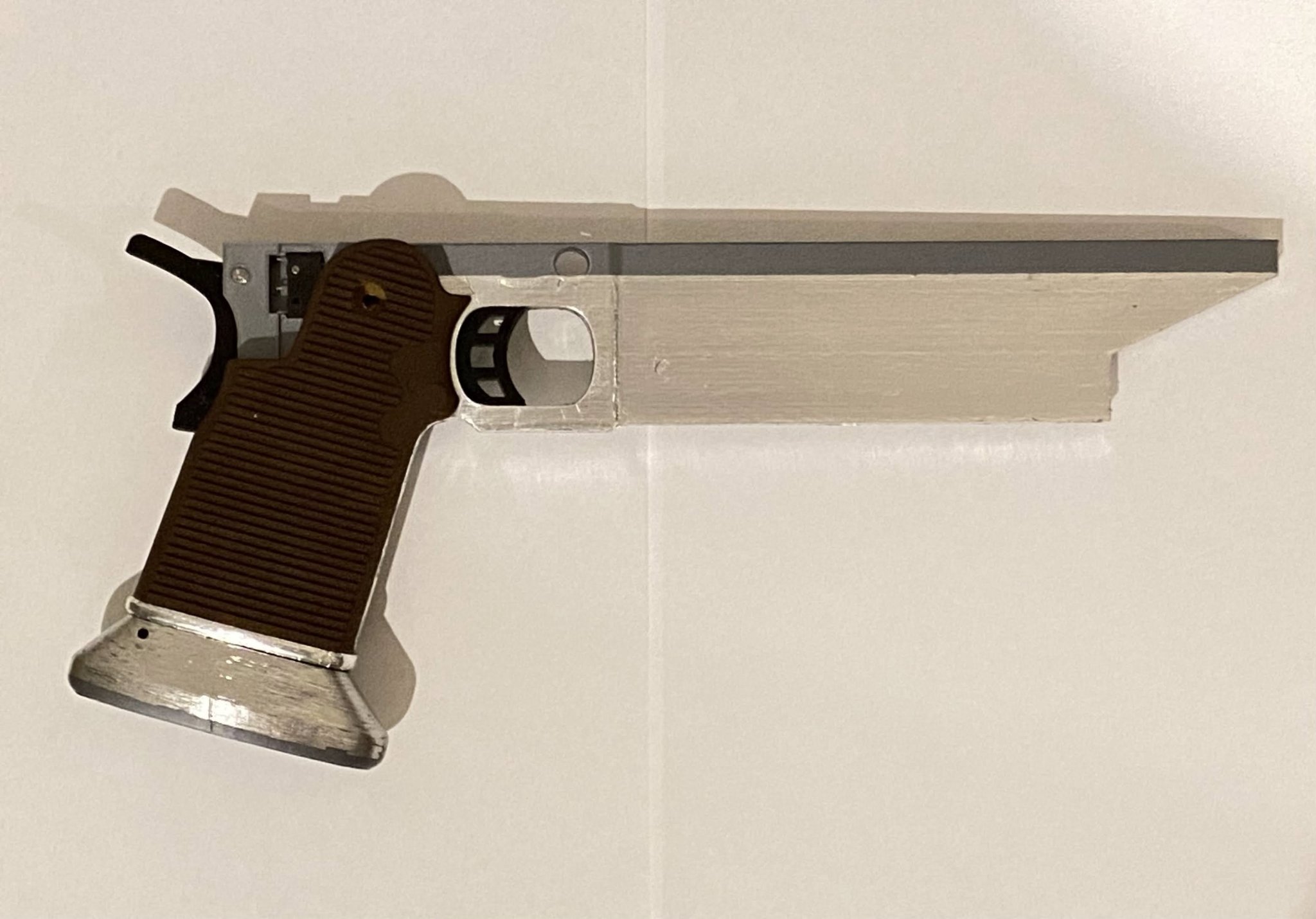

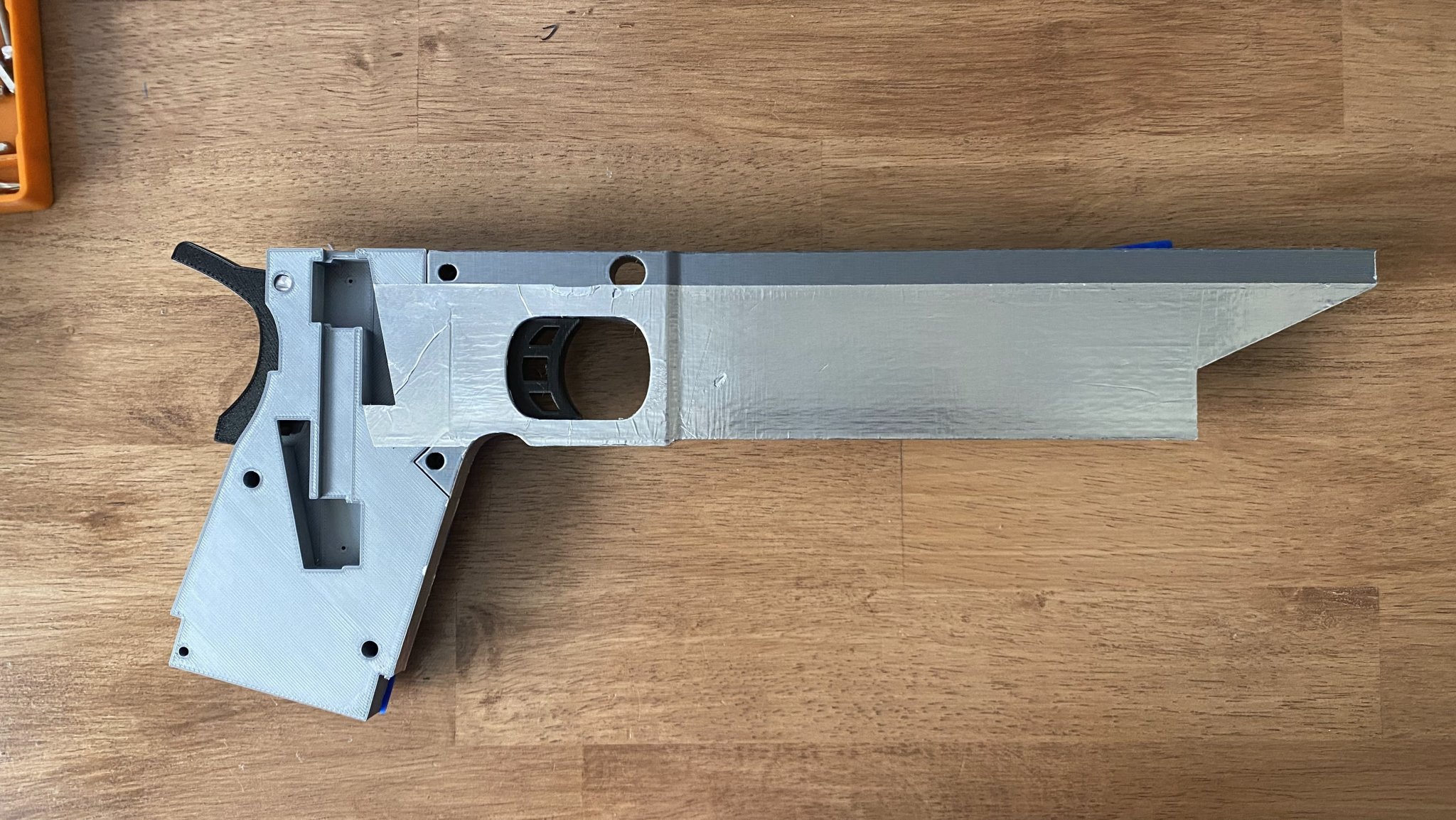

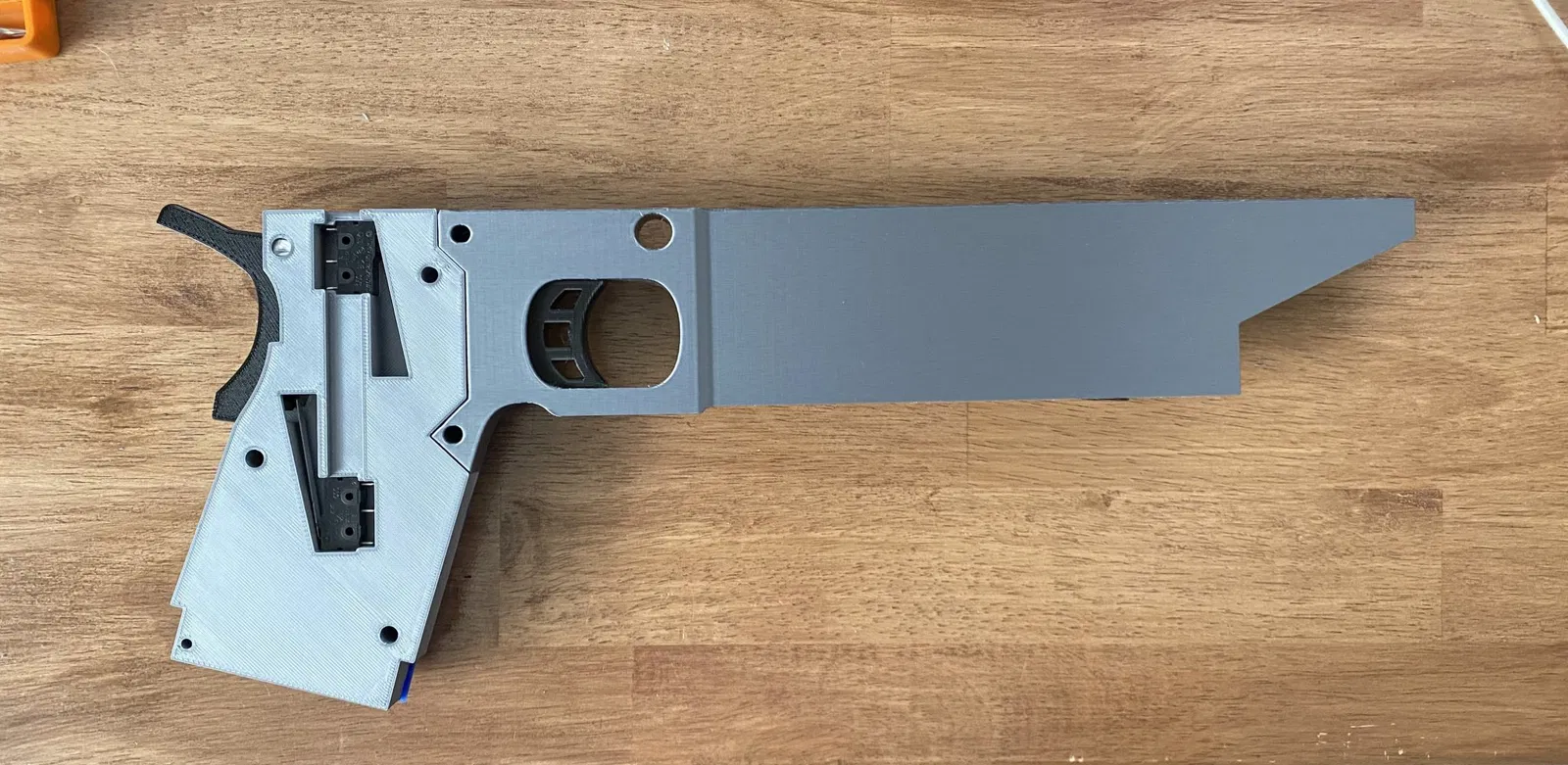

- Phần đế, cò và tay cầm màu bạc - Tôi đã chừa chỗ cho lò xo 6mm và sử dụng công tắc DIP cho cò chính, đồng thời thêm một cò an toàn ở phần báng.
- Tôi đã dùng bút chrome lỏng để hoàn thiện màu bạc.

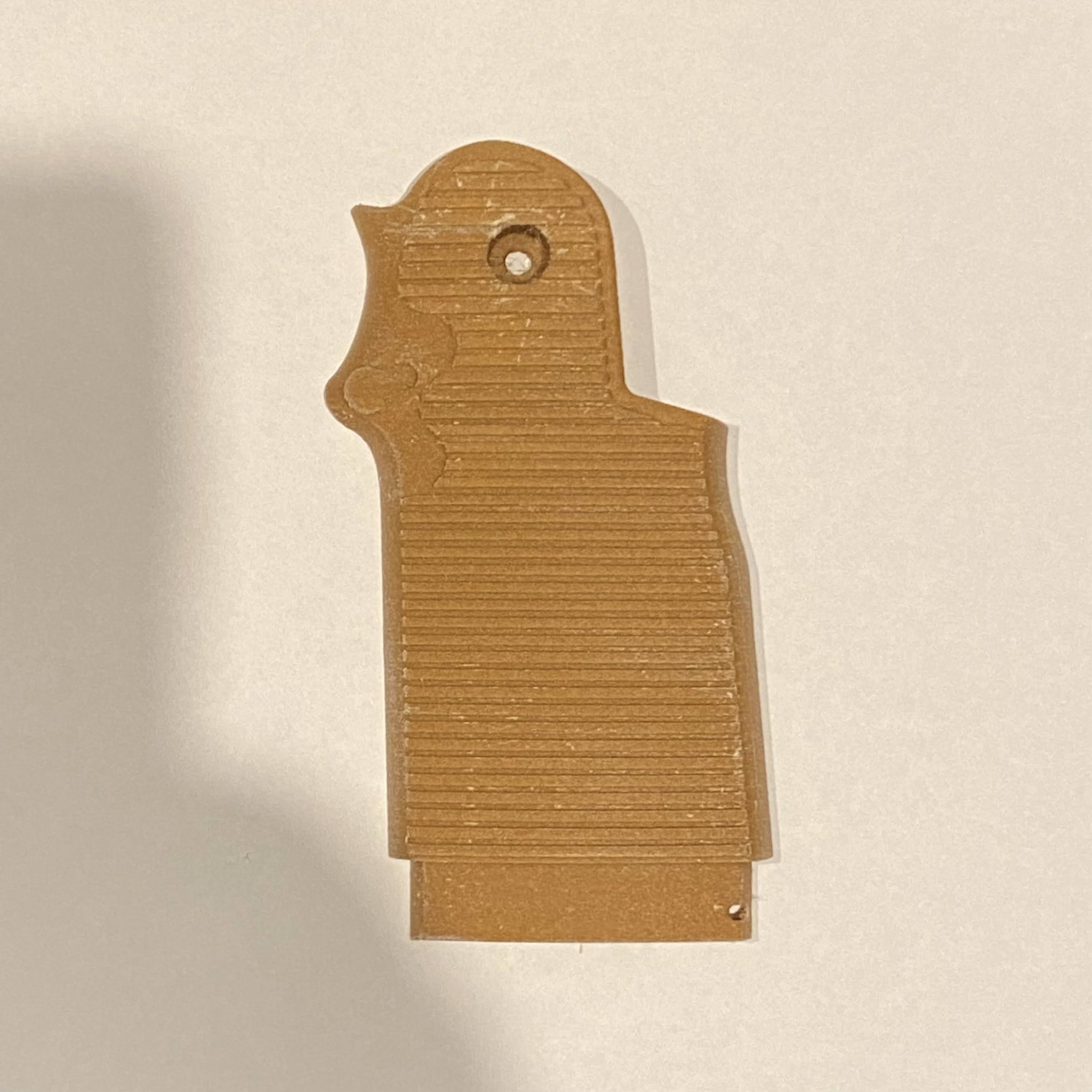

- Tôi in phần tay cầm (báng súng bằng gỗ) bằng sợi gỗ. Lớp hoàn thiện hơi nhạt so với ý tôi nên tôi đã dùng sơn nâu sẫm để làm tối nó đi.
- Tất cả các file STL còn lại giờ đã được bổ sung, bạn có thể in cả khẩu súng.

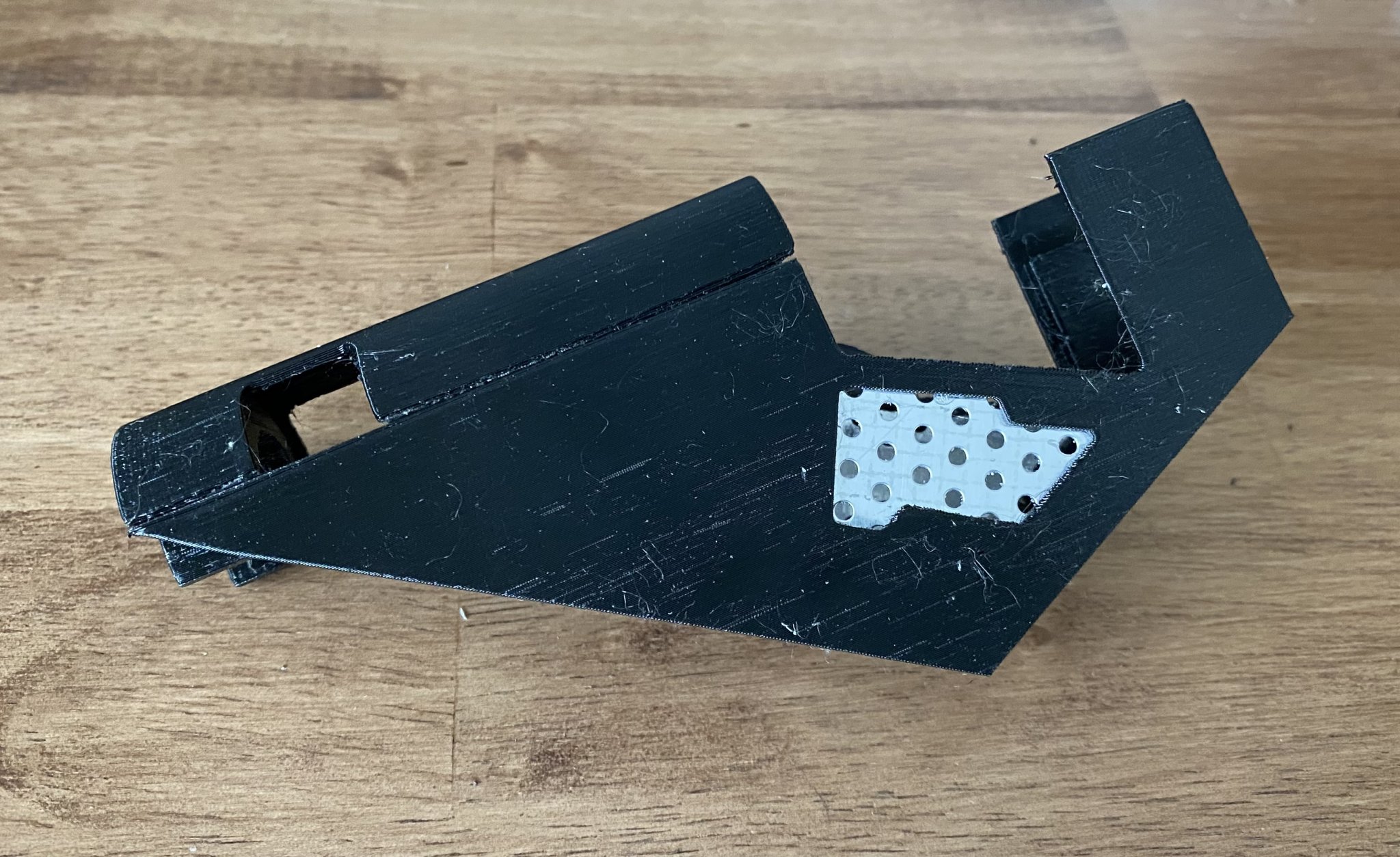

- Phần trên chính có chỗ cho 3 viên pin AA và một miếng đệm. Bạn có thể dùng 4 viên pin sạc thay thế và một miếng đệm nhỏ hơn NHƯNG TUYỆT ĐỐI KHÔNG DÙNG 4 viên pin AA THÔNG THƯỜNG.

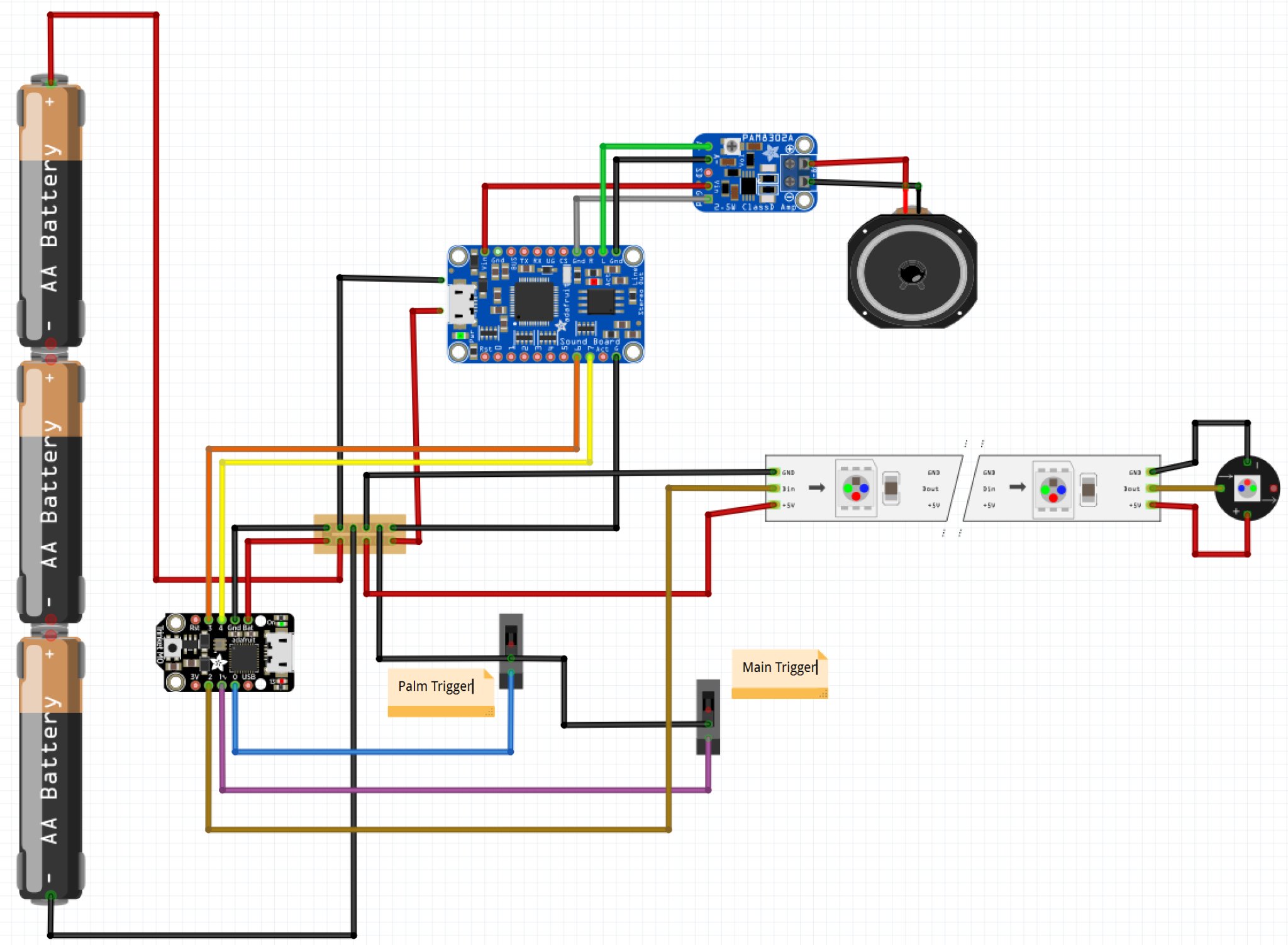

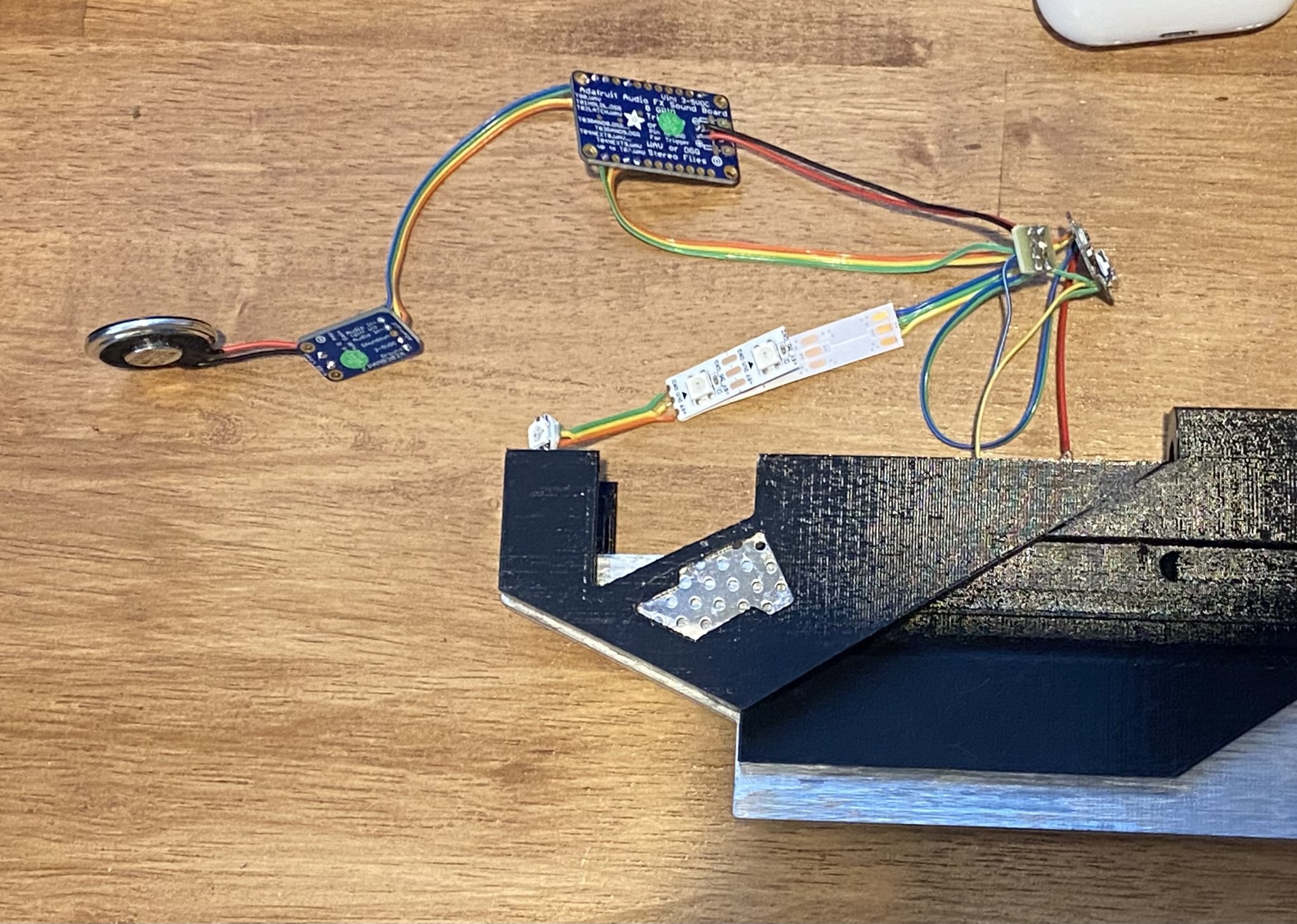

Điện tử:
- Trinket MO - (dùng để quản lý logic chuyển mạch, điều khiển hiệu ứng ánh sáng và bật bảng âm thanh)
- 2 x Micro switch - SPDT 250V 3A Miniature Micro Switch with Lever,
- Adafruit Audio FX Mini Sound Board - 2MB dung lượng flash là quá đủ và lưu các tệp âm thanh dưới dạng wav. (lưu tệp WAV trực tiếp vào bảng âm thanh với tên T06 cho cò báng và T07 cho cò chính)
- Loa kim loại mini - có nhiều sản phẩm khác nhau nhưng thông số kỹ thuật phải là - LOA 8OHM 500MW TOP PORT 85DB (đường kính 28mm)
- Bộ khuếch đại âm thanh Class D - chỉ điều khiển một loa duy nhất và điều chỉnh chiết áp đến âm lượng tối đa
- Dải đèn Neopixel (5 pixel)
- Nút NeoPixel Mini - một pixel duy nhất hướng về phía trước
-
- cực âm của pin - ở phía sau của bộ phận chính phía trên (tôi dùng đầu nối lò xo)
- Một mảnh bo mạch nhỏ - 2 cột x 6 hàng (để nối các dây nguồn +ve và -ve)
- Băng keo lá đồng - tôi chạy dọc theo miếng đệm pin để nối cực âm của pin với cực âm của bộ phận điện tử.
Lưu ý - nếu bạn không quá quan tâm đến hiệu ứng ánh sáng, bạn có thể bỏ qua bộ vi điều khiển và đèn Neopixel. Chỉ cần kết nối trực tiếp các công tắc với bảng âm thanh.
Âm thanh sẽ tiếp tục lặp lại nếu bạn giữ cò bấm.
Bạn cũng có thể kết hợp bộ khuếch đại và bảng âm thanh thành một bo mạch - Tuy nhiên, bạn sẽ cần sửa đổi vỏ bộ phận điện tử để phù hợp.
Liên kết video mẫu
Nó sẽ dựa trên mô hình này của Adafruit ngoại trừ việc tôi sẽ cố gắng sử dụng 3 viên pin AA.
Cấu trúc chính phía trên có đủ không gian cho pin sạc và mạch sạc nhưng tôi thấy tiện hơn khi chỉ cần thay pin mới.
