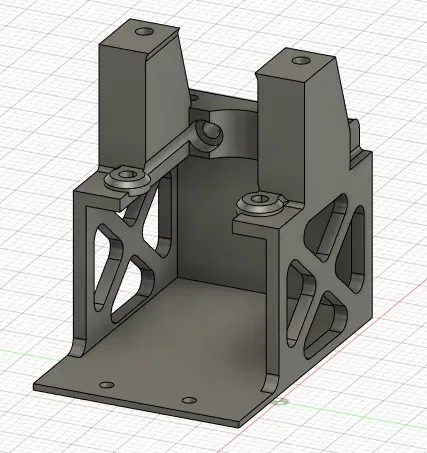

Giá đỡ vòng bi chặn KFL08 cho Ender 3

Thiết kế này giúp giảm tải cho động cơ bước để trọng lượng của trục X luôn được đỡ. Nó cũng hoạt động như một giá đỡ 90° cho trục Z và sẽ giữ cho trục vít me song song với trục Z nếu được lắp ráp và cài đặt đúng cách.

Nếu không có bộ phận này, trọng lượng của trục X sẽ luôn đè lên động cơ bước và cố gắng làm quay trục vít me của trục Z theo hướng ngược lại.

Tôi gặp sự cố với phiên bản v14 va chạm với các giá đỡ gắn trục X vào thanh nhôm của trục Z.

Phiên bản v16 Cố gắng khắc phục điều này bằng cách loại bỏ bệ đỡ mà khối gối đỡ (hay còn gọi là vòng bi chặn) đã được đặt lên. Tôi cũng đã loại bỏ một số chi tiết ở mặt sau để giảm thiểu khả năng va chạm và làm cho toàn bộ bộ phận này bớt cồng kềnh hơn.

Lắp ráp:

Bạn cần lắp các vít cho điểm gắn phía sau trước khi lắp động cơ. Gắn chúng vào T-Nuts của bạn. Bây giờ bạn có thể lắp ráp phần còn lại theo hầu hết mọi thứ tự. Đối với phiên bản v14, việc gắn khớp nối trục vít me vào động cơ trước khi lắp nó vào là rất quan trọng, nhưng vì mặt trên của phiên bản v15 và v16 được mở ra nên điều đó không còn là vấn đề nữa. Sau khi khớp nối được gắn và động cơ được lắp với các vít M3 (2x20mm và 2x ~14mm) thì bạn có thể gắn vòng bi chặn KFL08-2474x10 lên trên, lắp trục vít me vào và siết chặt ốc định vị trên cả khớp nối và vòng bi chặn. Vì bộ phận này có T-Nuts ở cả phía dưới và phía sau nên nó cũng đóng vai trò như một Giá đỡ 90° cho máy in của bạn.

Được thiết kế cho Ender 3 nguyên bản của tôi. Kinh nghiệm của bạn có thể khác nhau khi sử dụng bộ phận này với các phiên bản mới hơn của Ender 3 và/hoặc các máy in clone của Ender 3.

Phiên bản V14 không hoạt động do vấn đề va chạm, nhưng tôi đã để nó trong dự án để chỉ ra nơi vòng bi chặn được gắn, vì nó không rõ ràng với các phiên bản sau này.

Đừng ngần ngại chỉnh sửa và điều chỉnh thiết kế này cho phù hợp với máy in của bạn.

Tôi khuyên bạn nên in với chế độ hỗ trợ, và đảm bảo rằng chúng sẽ không bám quá chắc. Không sử dụng tường bao ngoài. Tôi khuyên bạn nên sử dụng kiểu zigzag với khoảng cách giao diện hỗ trợ hợp lý.
