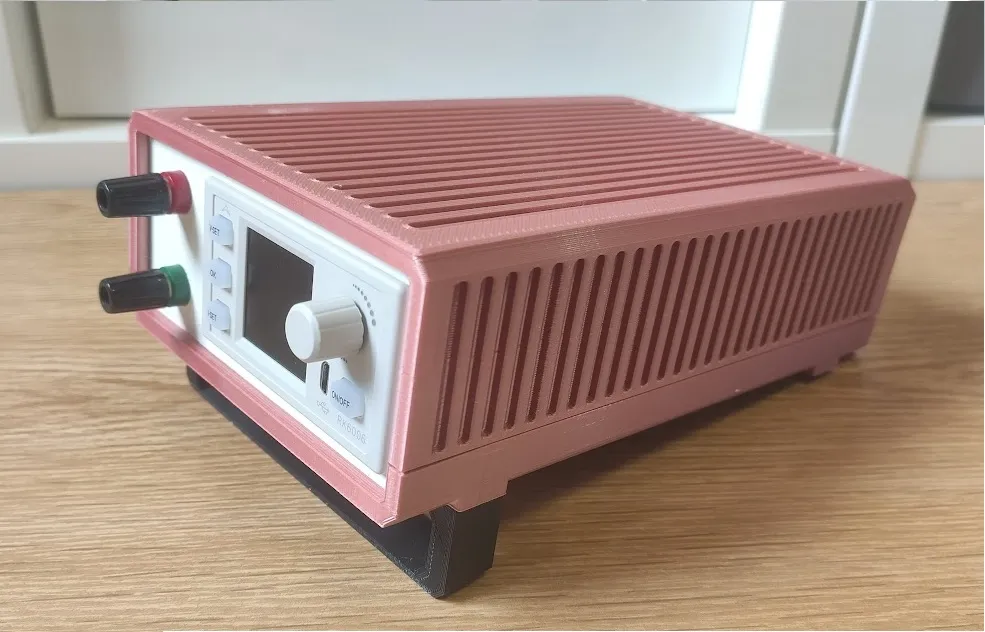

Vỏ Case RK6006 - Nguồn Bench Biến Đổi

Mô hình này là bản phối lại từ Thingiverse của “CoolDPS DPS5005 Power Supply” bởi jopereira, thiết kế gốc.

Mô hình được thiết kế cho module nguồn rk6006, tôi đã mở rộng thiết kế để chứa một bộ nguồn bên trong.

Cảnh báo

Dự án này có liên quan đến điện áp lưới 230 Vac.

Sự khác biệt chính với thiết kế của jopereira:

Đầu vào

Ổ cắm AC C14 có công tắc nguồn.

Thông gió

Cải thiện làm mát với nhiều lỗ thông gió hơn và giá đỡ 2 quạt 40mm do nguồn điện bên trong tỏa ra nhiều nhiệt hơn.

Khoảng trống

Chứa bộ nguồn bên trong có chiều dài lên đến 120mm, chiều rộng 110mm, chiều cao 48mm. Tùy thuộc vào ổ cắm điện và quạt được sử dụng.

Hỗ trợ

Giá đỡ kẹp tùy chọn để gắn góc.

Thay đổi nhỏ

Giảm kích thước mặt trước và mặt sau để vừa vặn hơn, lỗ vít nông hơn để tránh tách lớp khi siết ốc (đặc biệt đối với PLA lụa).
