Giá đỡ cuộn dây đôi 90 độ cho Sovol SV06 (Plus) V1 (Có V2!)

Phiên bản mới hơn

Tổng quan

Mình muốn có cả giá đỡ đôi cho trục 90 độ cho chiếc Sovol SV06 Plus của mình. Mình đã kết hợp đai ốc kép từ mẫu của braga3dprint với , để tạo ra một giá đỡ đôi sử dụng giá đỡ cuộn dây nguyên bản (hoặc in lại) của SV06 (Plus).

Mình có đính kèm một mẫu giá đỡ cuộn dây nguyên bản được chỉnh sửa nhẹ, tăng ren cho trục cuộn dây để in không cần hỗ trợ, nhưng có thể sẽ hơi lỏng hơn một chút. Mình đang dùng giá đỡ cuộn dây lỏng hơn đi kèm và không gặp vấn đề gì về độ khít.

Yêu cầu tiên quyết

SV06 Plus có cảm biến đứt dây tóc (filament runout sensor) gắn trên cụm giá đỡ cuộn dây nguyên bản. Mẫu này không có điểm gắn cho cảm biến đứt dây, nên bạn cần di dời nó. Mình đã di dời cảm biến của mình lên phần đầu đùn bằng giá đỡ cảm biến đứt dây cho SV06 Plus của Breakmate, và nó hoạt động rất tốt.

In ấn

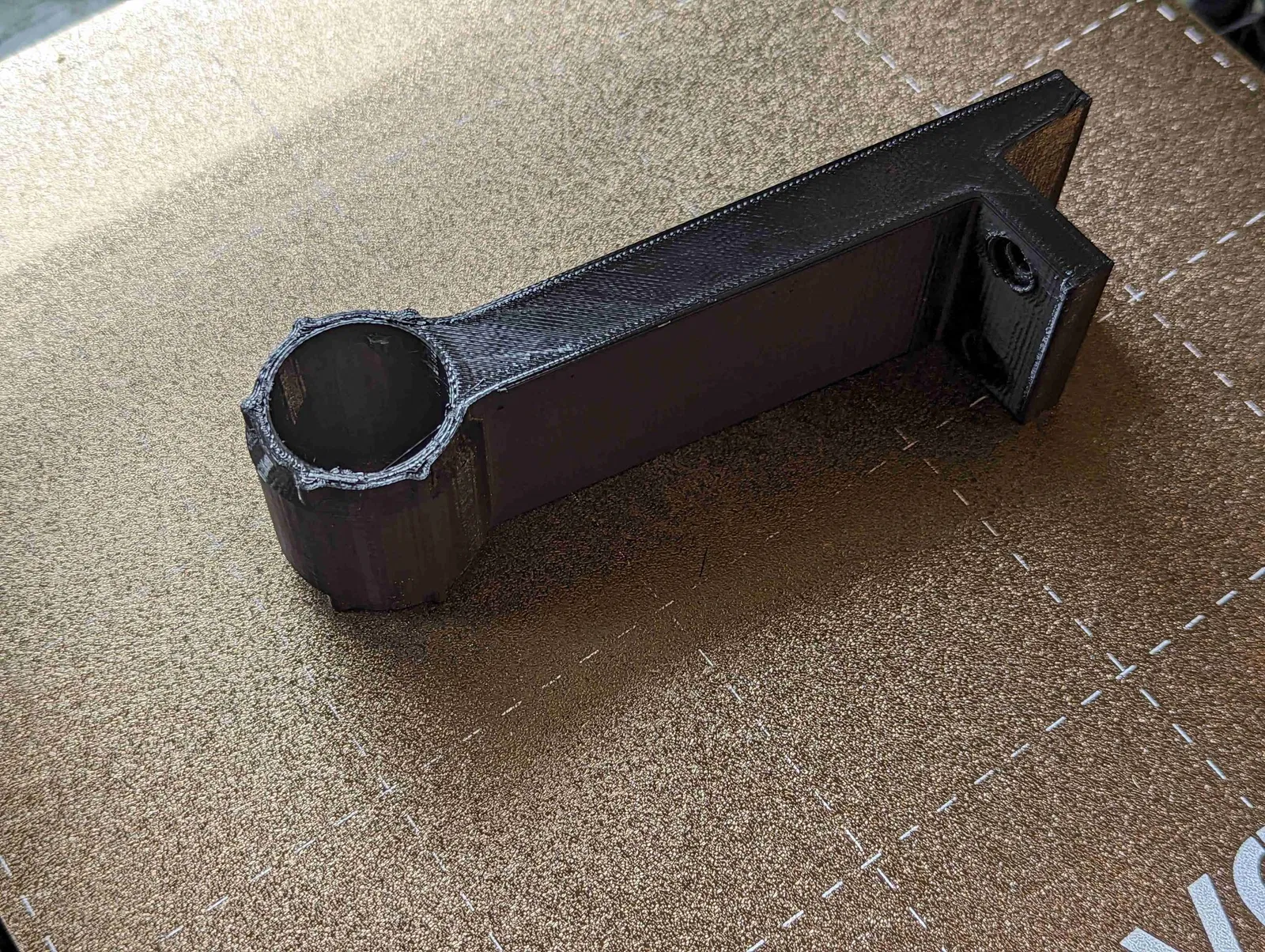

Thân giá đỡ đôi in nằm nghiêng mà không cần hỗ trợ. Trục cuộn dây in thẳng đứng, không cần hỗ trợ nếu in một trong các phiên bản có vát cạnh đi kèm. Bạn có thể tái sử dụng giá đỡ cuộn dây nguyên bản cho một trong hai bên, hoặc in hai giá đỡ mới.

Lắp đặt

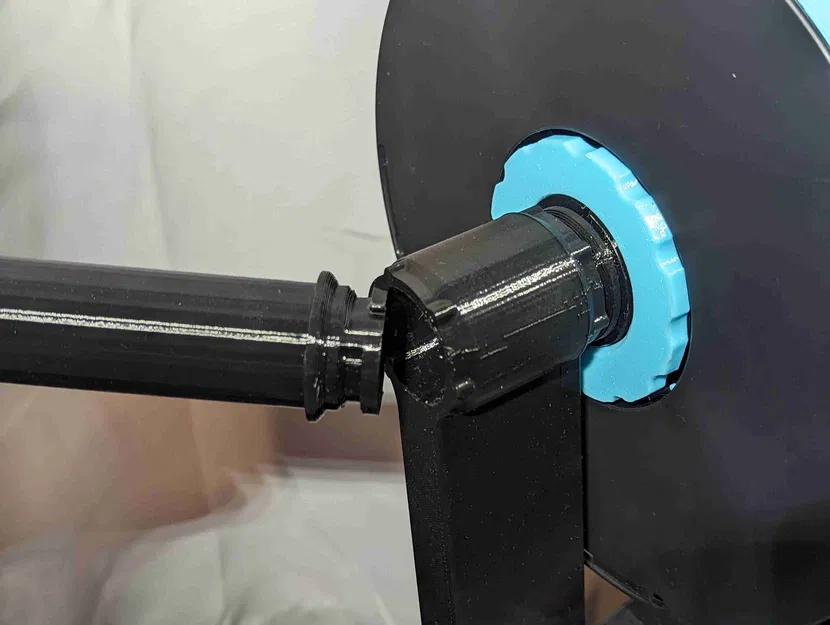

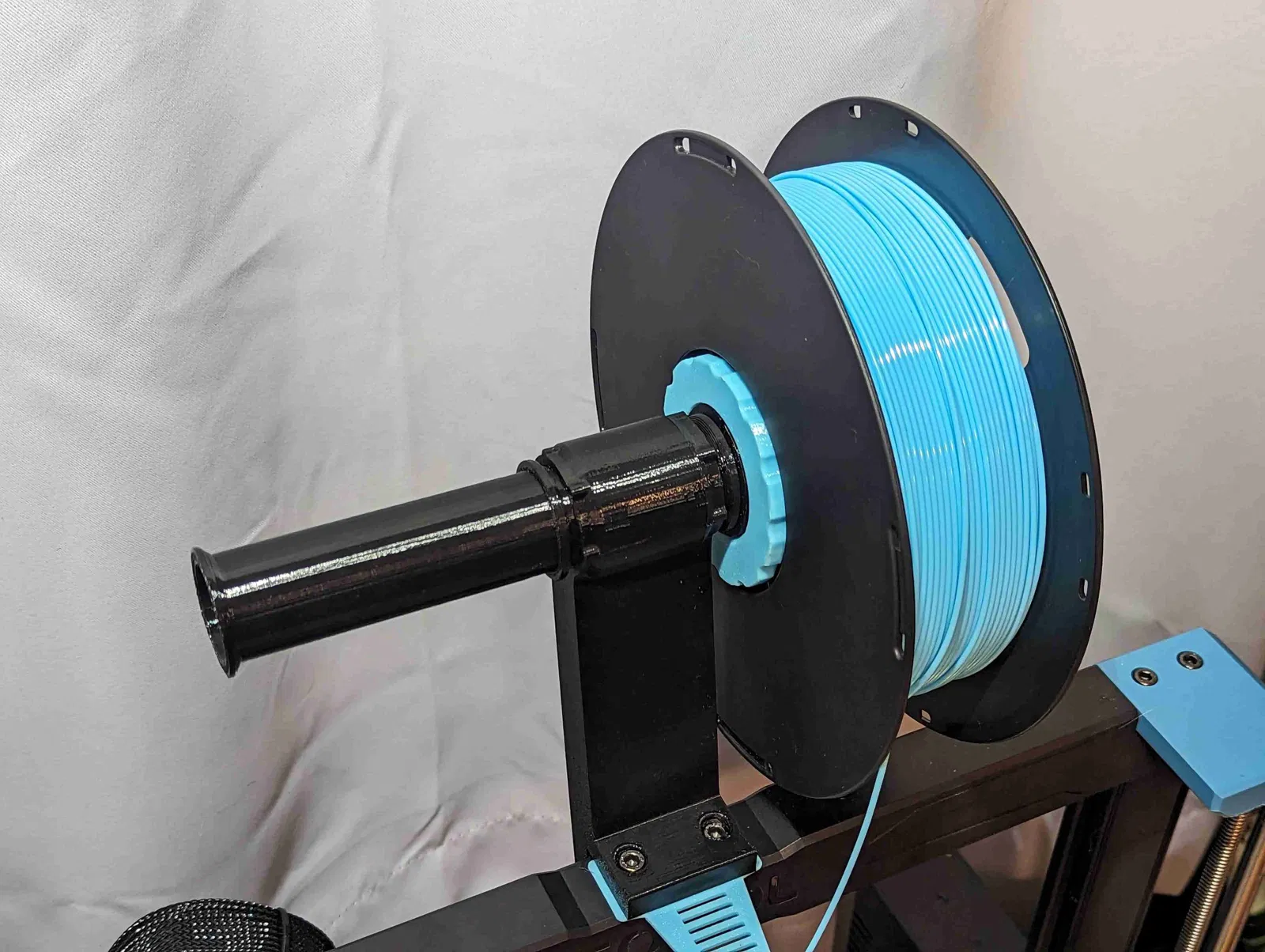

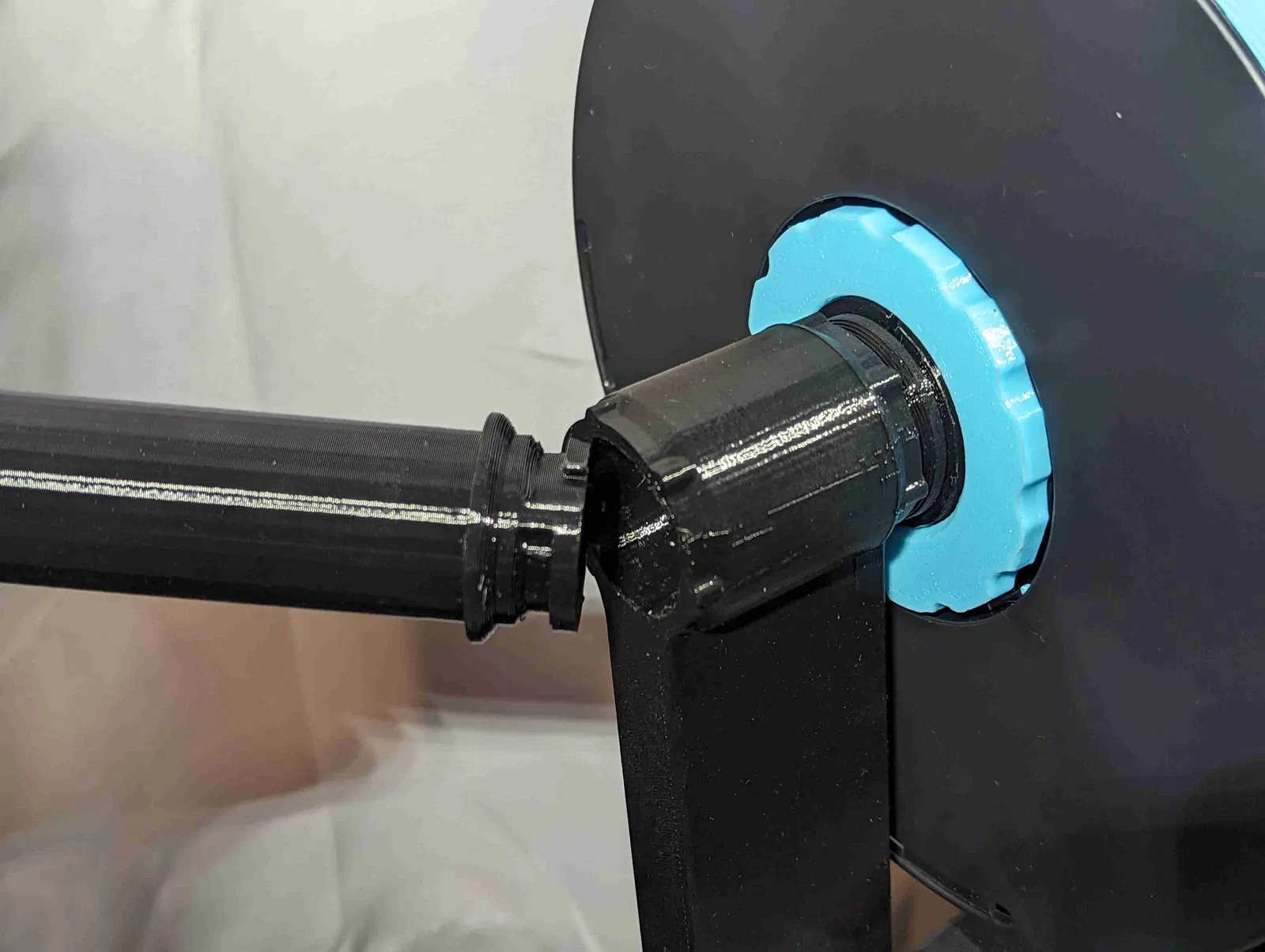

Tháo giá đỡ cuộn dây nguyên bản khỏi khung, và sử dụng lại các ốc vít hiện có để gắn thân giá đỡ mới. Sau đó, lắp cả hai trục cuộn dây vào mỗi bên của đai ốc tích hợp.

Thêm nữa

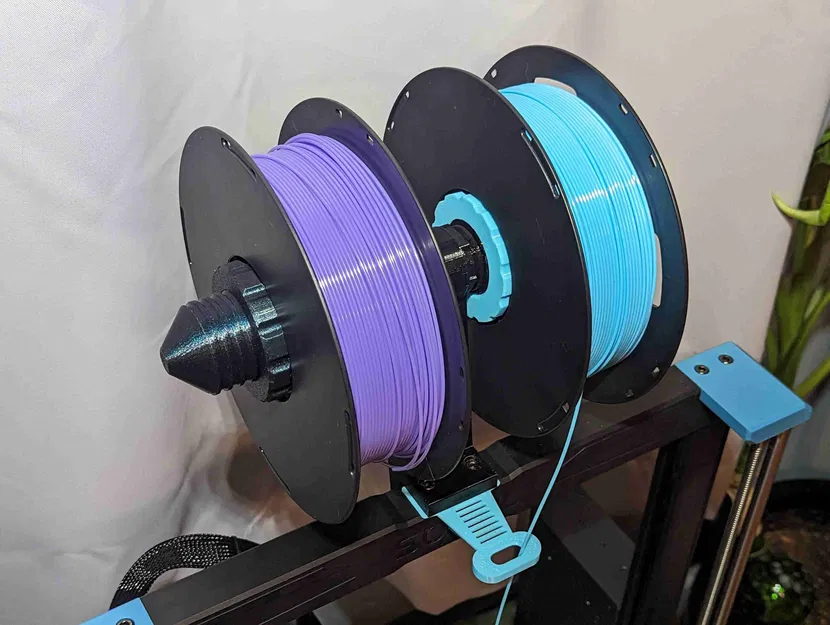

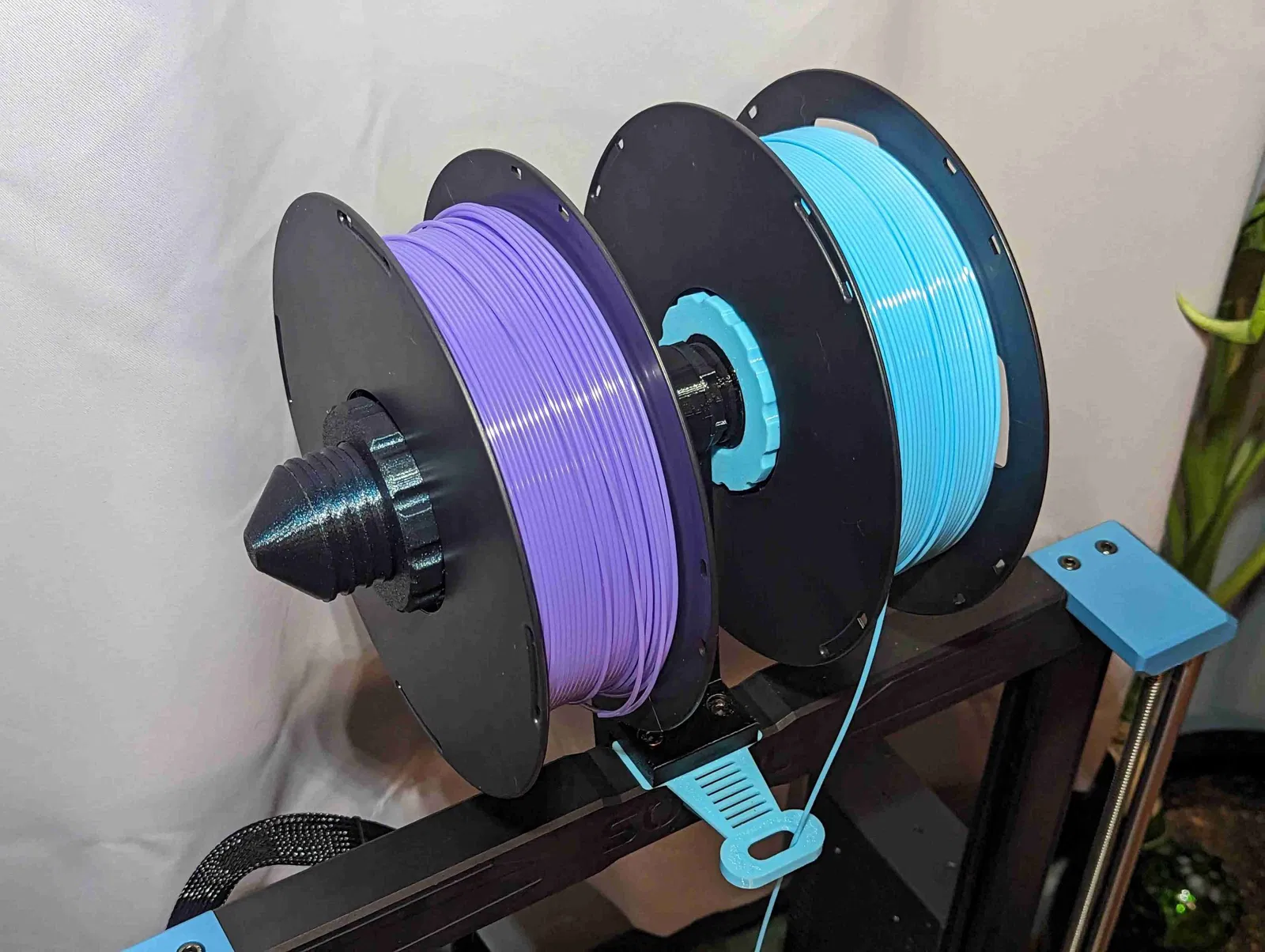

Trong hình còn có phụ kiện giá đỡ cuộn dây tuyệt vời cho SV06 (Plus) của rogerquin, mình đang sử dụng nó với mỗi trục cuộn dây. Rất khuyến khích!
