Bản lề Van Khí 3D Buster Beagle - Nút Khí Nén MK3 1

5 hình

DIY

Bản lề Van Khí 3D Buster Beagle - Nút Khí Nén MK3

Tác giả 3DPrintOrland_482556

Lượt tải
18
Lượt thích
1
Lượt coi
221

File 1 202,3 KB

  • Air_Valve_Mount_1765603073.stlSTL · 202,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Cái Buster Beagle 3D này là một bộ kit rất đầy đủ và hoàn chỉnh để giới thiệu cho người chơi mới về máy ép phun. Một trong những thiếu sót nhỏ duy nhất (theo ý kiến của tui) của bộ kit là thiếu một cái đế gắn cho van hơi (nút khí nén) để khởi động quy trình.

Bộ kit có đề xuất khoan vào vỏ xi lanh khí, cái này đặt van hơi khá cao và cần thêm một ít công sức.

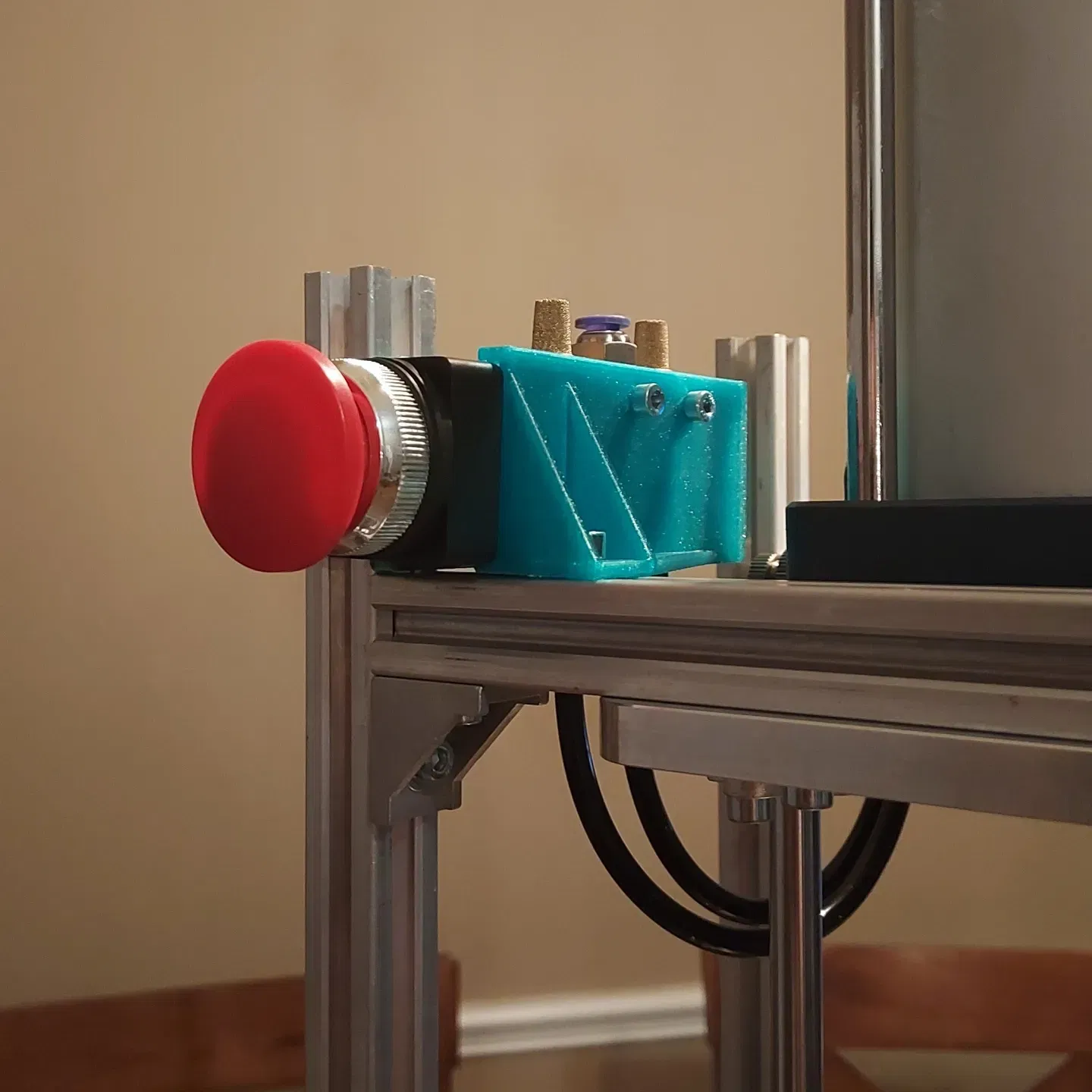

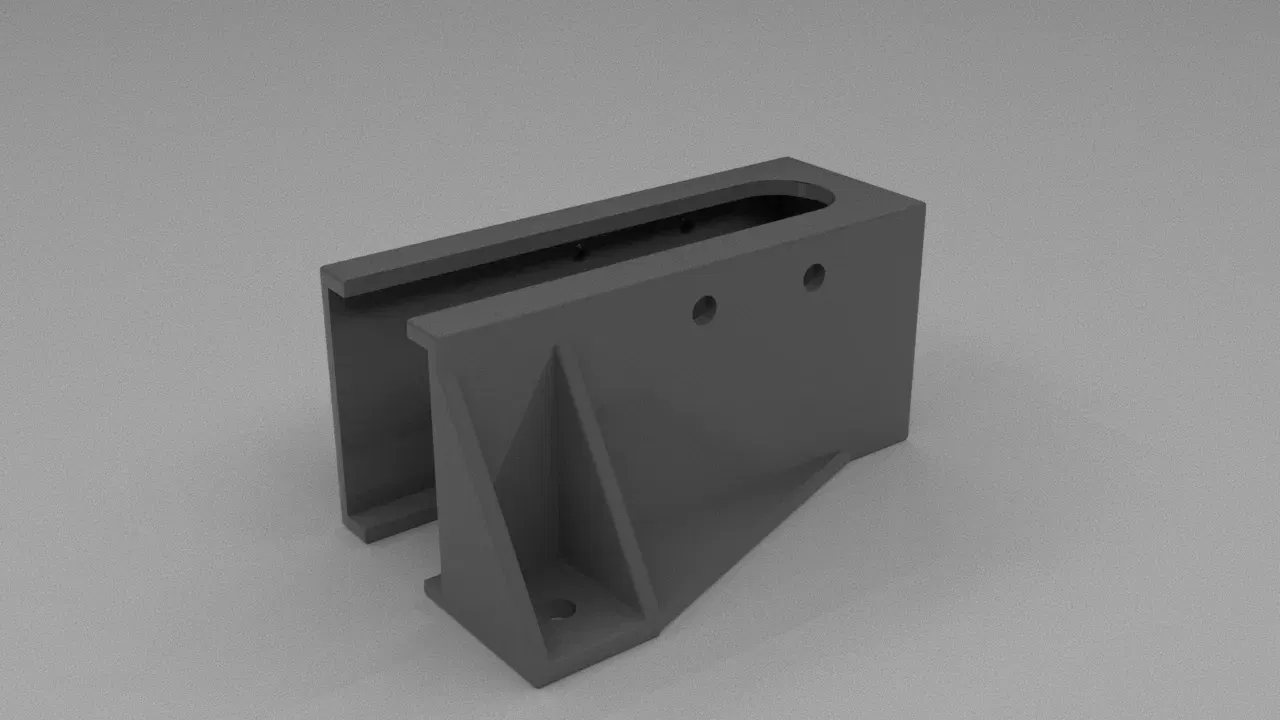

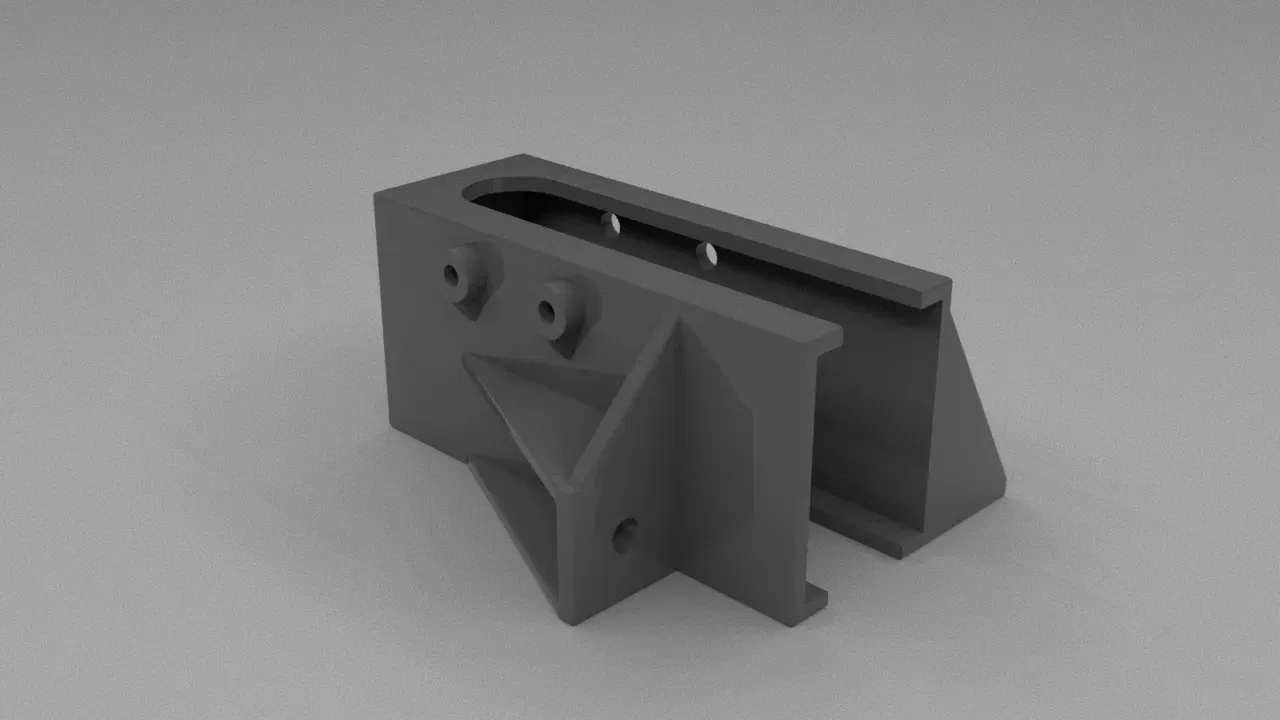

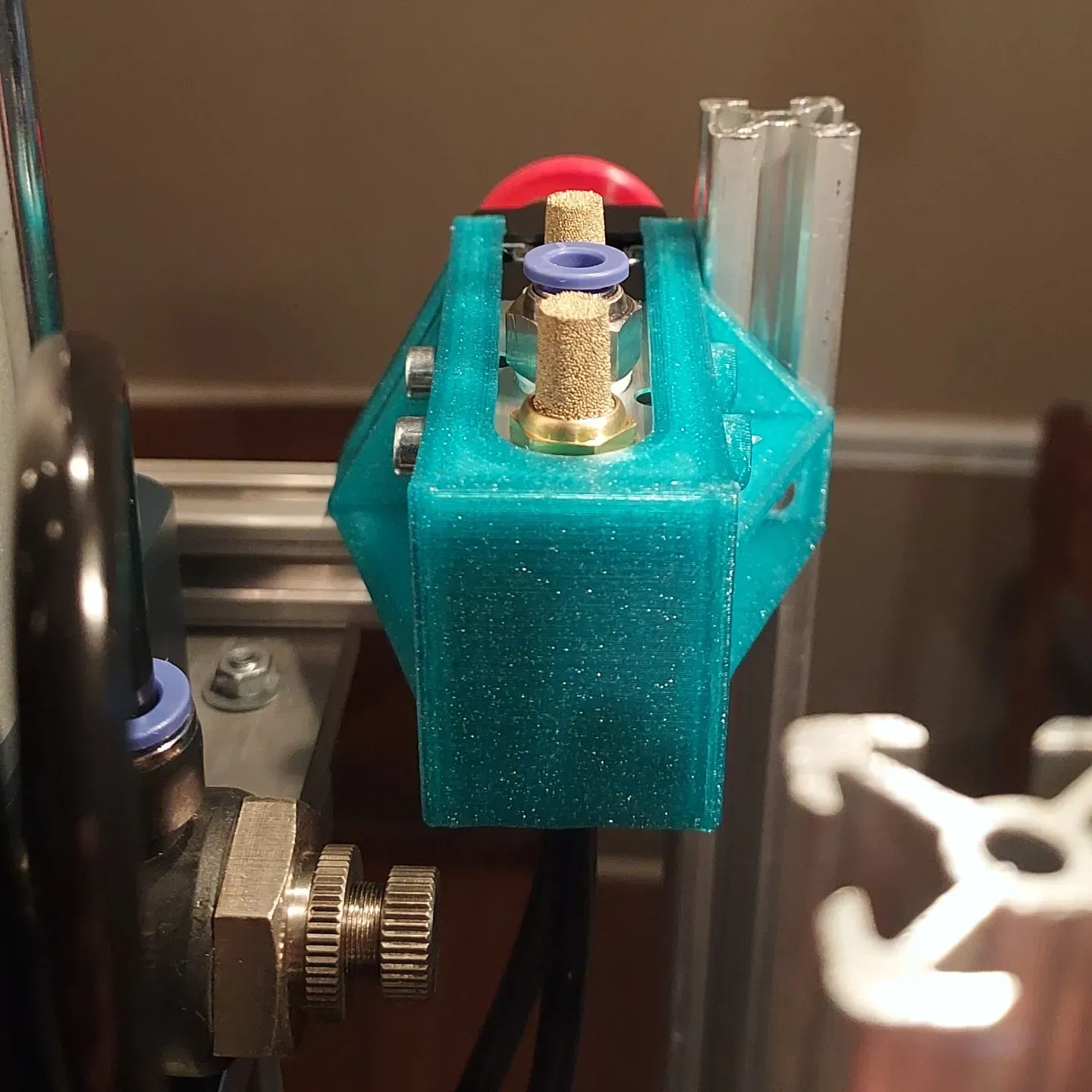

Tui đã quyết định tạo ra một cái đế gắn đơn giản, cố định van ở phía bên trái, gần với các cổng của xi lanh, ngang với bộ PID.

Sử dụng phần cứng gắn kèm theo bộ kit. Cần 2 con ốc m5x8 và T-nut để gắn vào thanh nhôm định hình 2020, cái này cũng nên có sẵn trong bộ kit như đồ phụ.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
1
Tổng dung lượng
202,3 KB
File lớn nhất
202,3 KB
