Giá đỡ DRO cho Grizzly G0704 / King KC-20VS-2 / BF20 clone

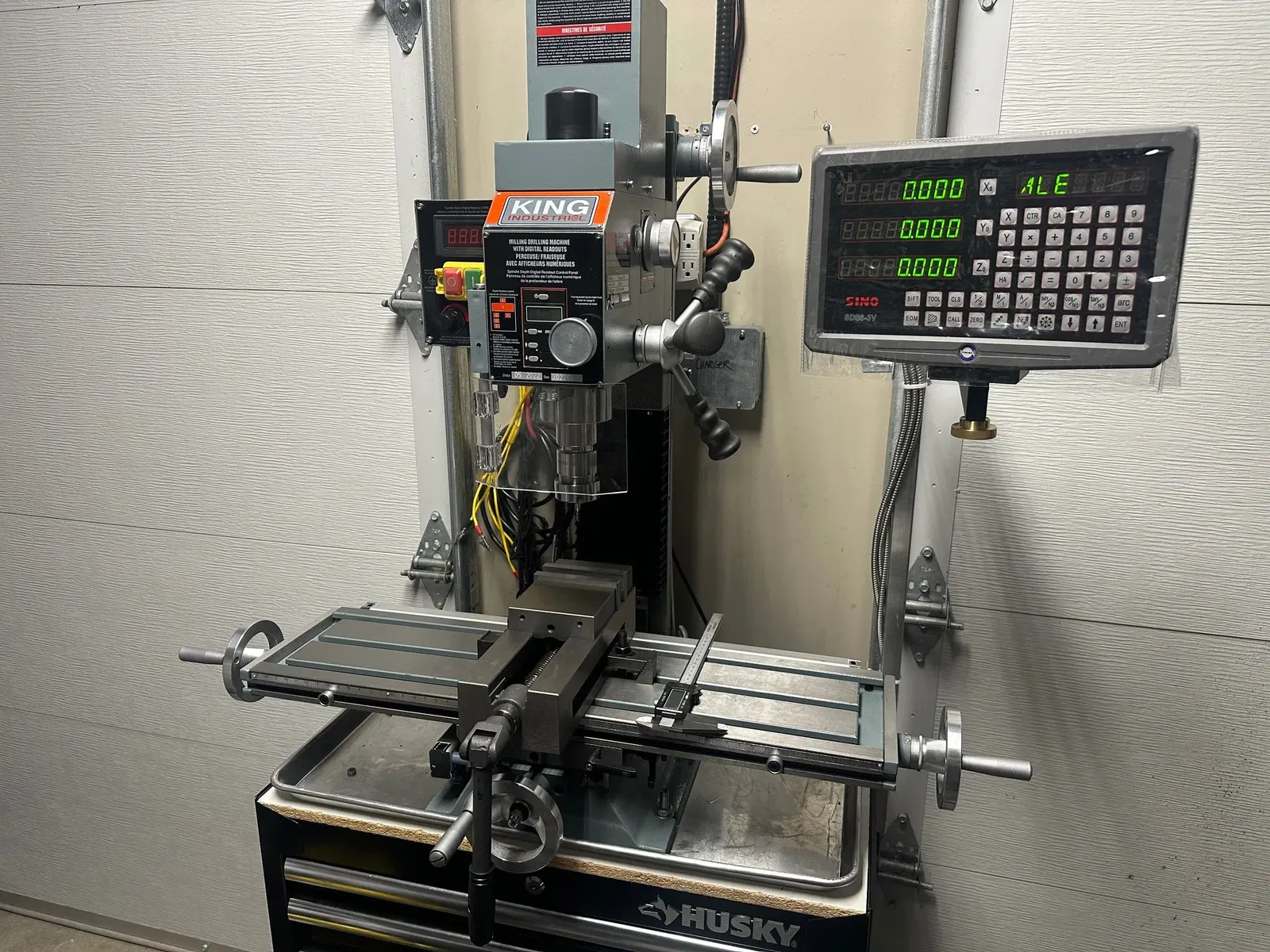

Bộ giá đỡ DRO này dành cho các dòng máy phay clone BF20, bao gồm cả Grizzly G0704 và King KC-20VS-2, đặc biệt là loại có bàn máy dài. Hướng dẫn cách lắp đặt và tùy chỉnh các bộ phận, kể cả việc in bằng TPU.
Mô tả

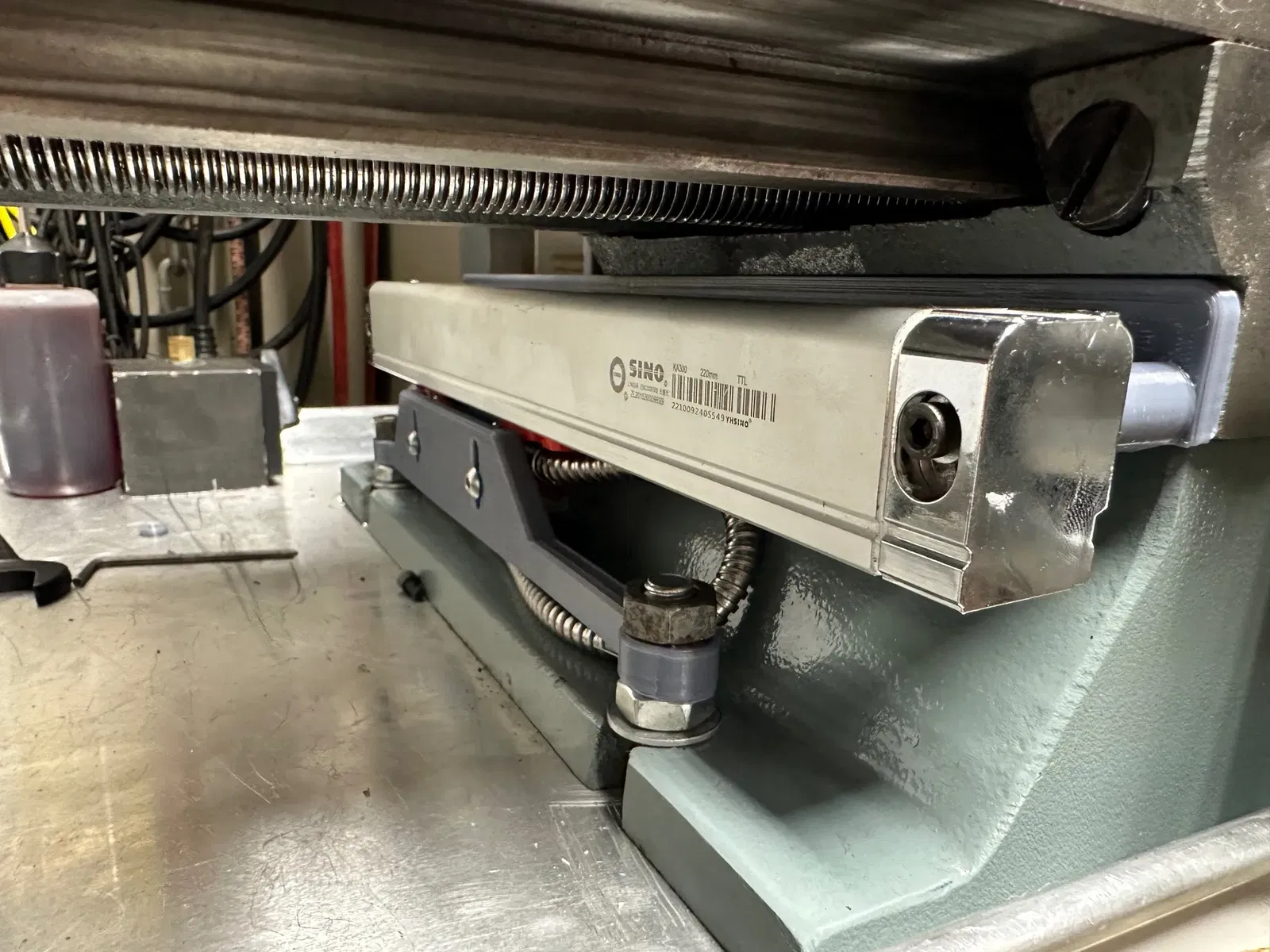

Hãng SINO và một số hãng khác có bộ thước đo DRO khá tiêu chuẩn cho các dòng máy phay clone BF20. Lưu ý là có hai loại chiều dài bàn máy cho các loại máy phay này và bộ này là dành cho loại bàn dài phổ biến hơn.

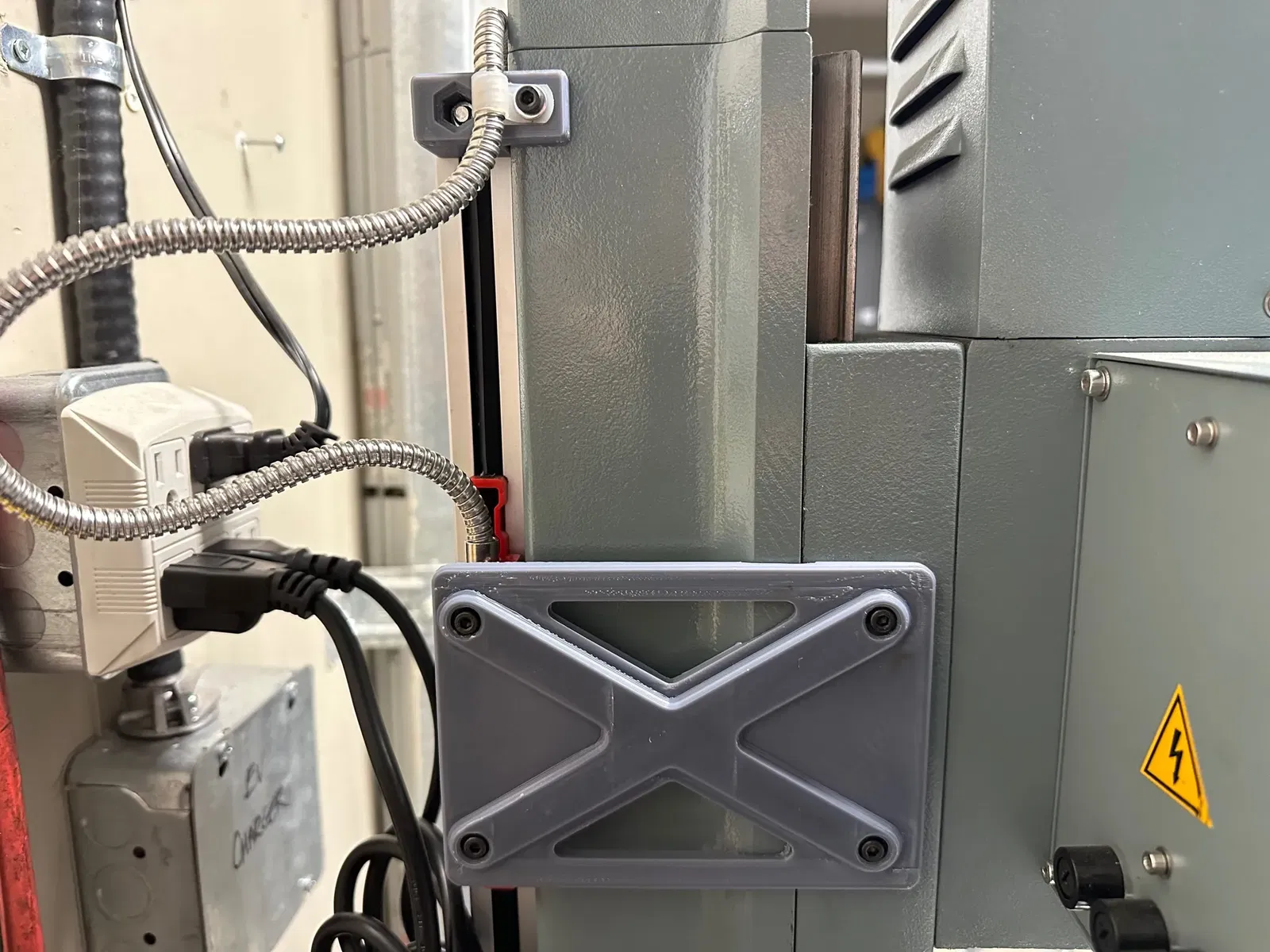

Nếu DRO của bạn không phải là hiệu SINO, hoặc bạn không thích phần cứng của bộ điều khiển, bạn có thể chỉnh sửa phần đế gắn bộ điều khiển (DRO_SINO_control_mount.stl). Không nhất thiết phải làm vậy vì thường có sẵn phần cứng đi kèm. Trông sẽ đẹp hơn.

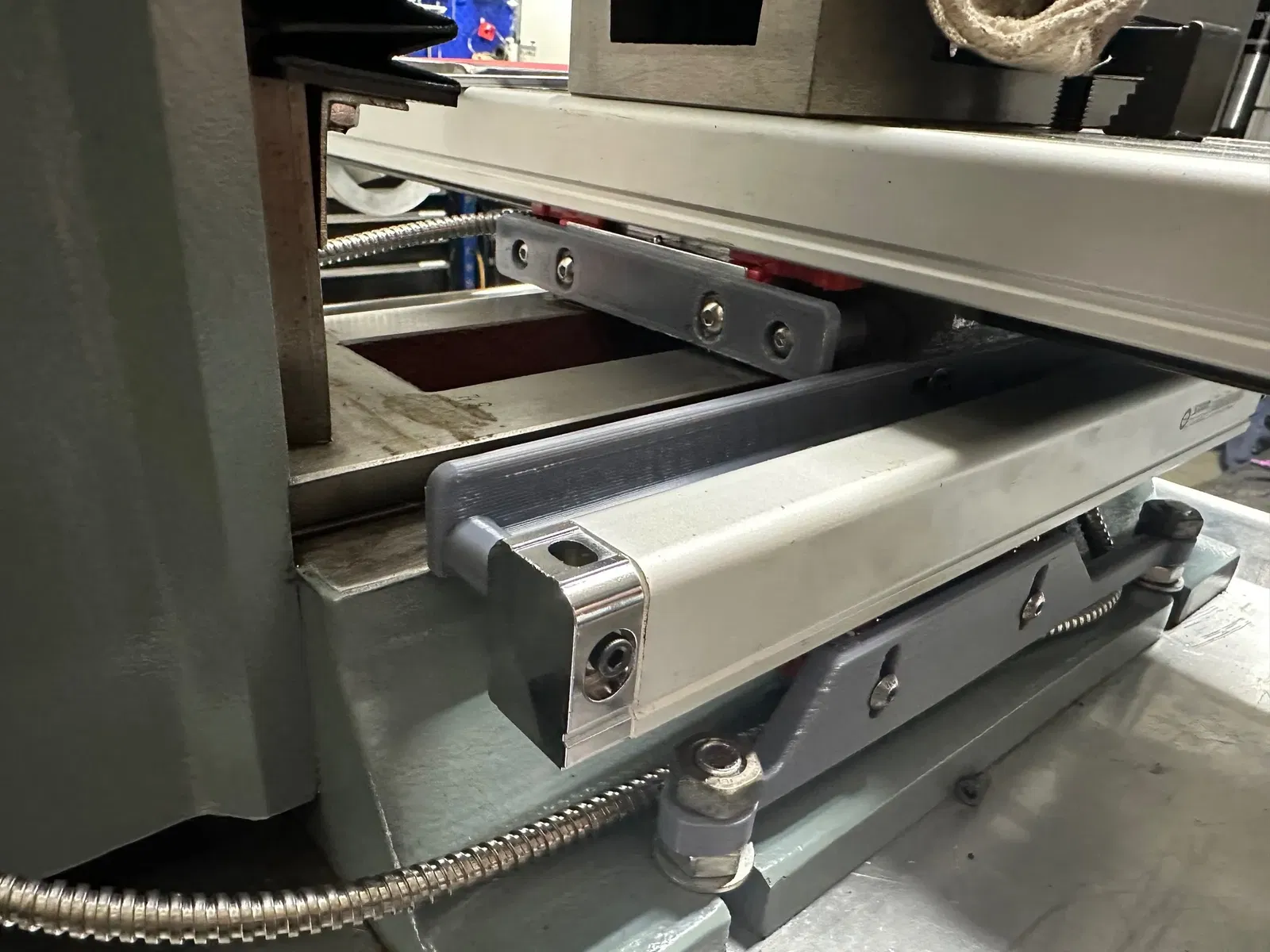

Bạn có thể chỉnh sửa tấm che ray trượt hiện có hoặc sử dụng file được cung cấp ở đây và in bằng TPU. Tất nhiên là có thể chỉnh sửa cho phù hợp. Sử dụng ốc chìm nhiệt (heat set inserts) vào phần X_back sẽ neo tấm che ray trượt vào đế gắn DRO.
Mỗi máy phay xuất xứ từ Trung Quốc sẽ có những điểm không hoàn hảo riêng, nhưng bộ này sẽ lắp vừa. Nếu bạn cần thông số chiều dài thước DRO, bạn có thể tìm thấy chúng trên mạng.
Bạn sẽ phải khoan vào gang ở đây. Điều này là bình thường. Kích thước lỗ và khoảng cách là theo hệ mét.
