Giá đỡ xe đạp dạng module

Tui muốn thiết kế một hệ thống gắn để độ lại mấy chiếc xe đi làm cho tiện hơn, giúp trải nghiệm đi xe với laptop được mượt mà hơn. Đây là lần đầu tui thử sức với vấn đề này.

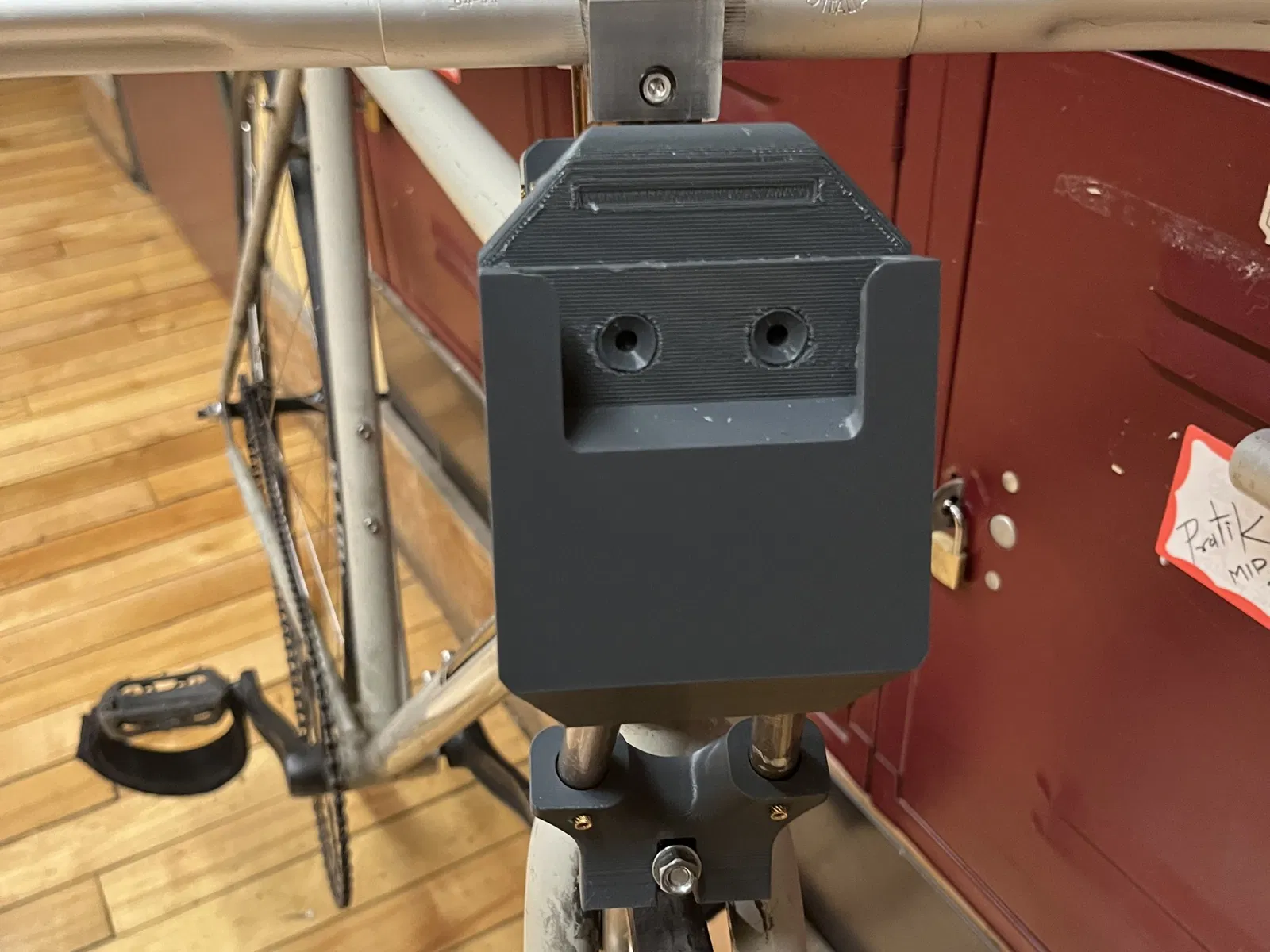

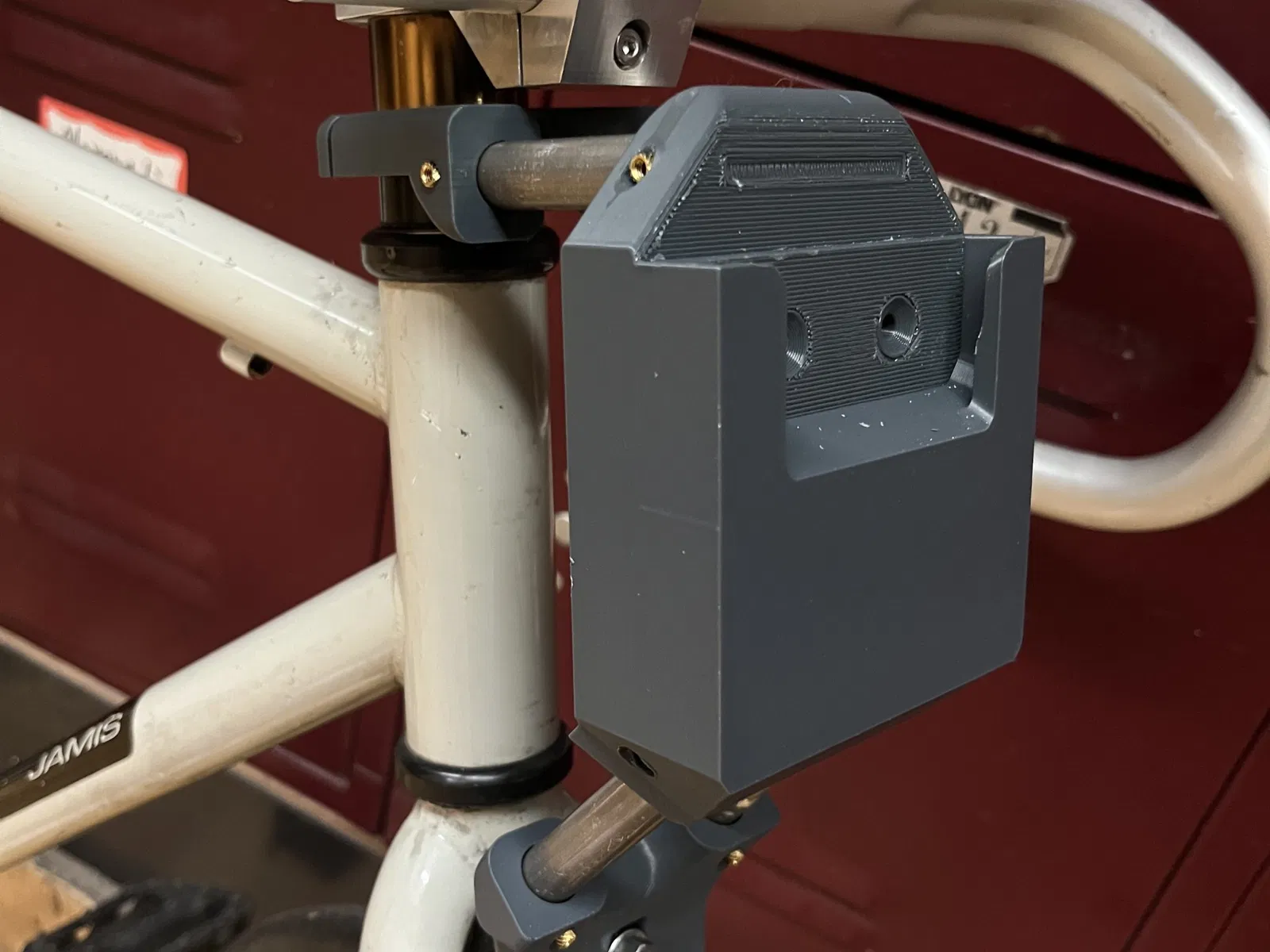

Các mô hình dưới đây được thiết kế dựa trên kích thước ống cổ xe 160mm và ống lái 1 1/8 inch. Nhưng chiều dài ống có thể thay đổi cho phù hợp.

Thiết kế cho lỗ dung sai .04 cho ống 0.5 inch là 0.52 inch.

Danh sách vật liệu:

Ống đường kính ½ inch, ưu tiên nhôm (tui dùng khoảng 10 inch tổng cộng). Cắt 2 inch x 2 cái kẹp cổ cho đến pát, cắt 2.5 inch x 2 cái đệm phanh cho đến pát.

Ren cấy M3 cho nhựa, và vít định vị M3 dài 12mm x 8 cái (có thể dùng mỏ hàn để gắn ren cấy).

Bu lông đầu socket M3 x 2 cái (cho kẹp cổ).

Máy in 3D, sợi PLA hoặc ABS.

Ốc vít hoặc bu lông đầu chìm 6-32 hoặc đai ốc tùy loại.

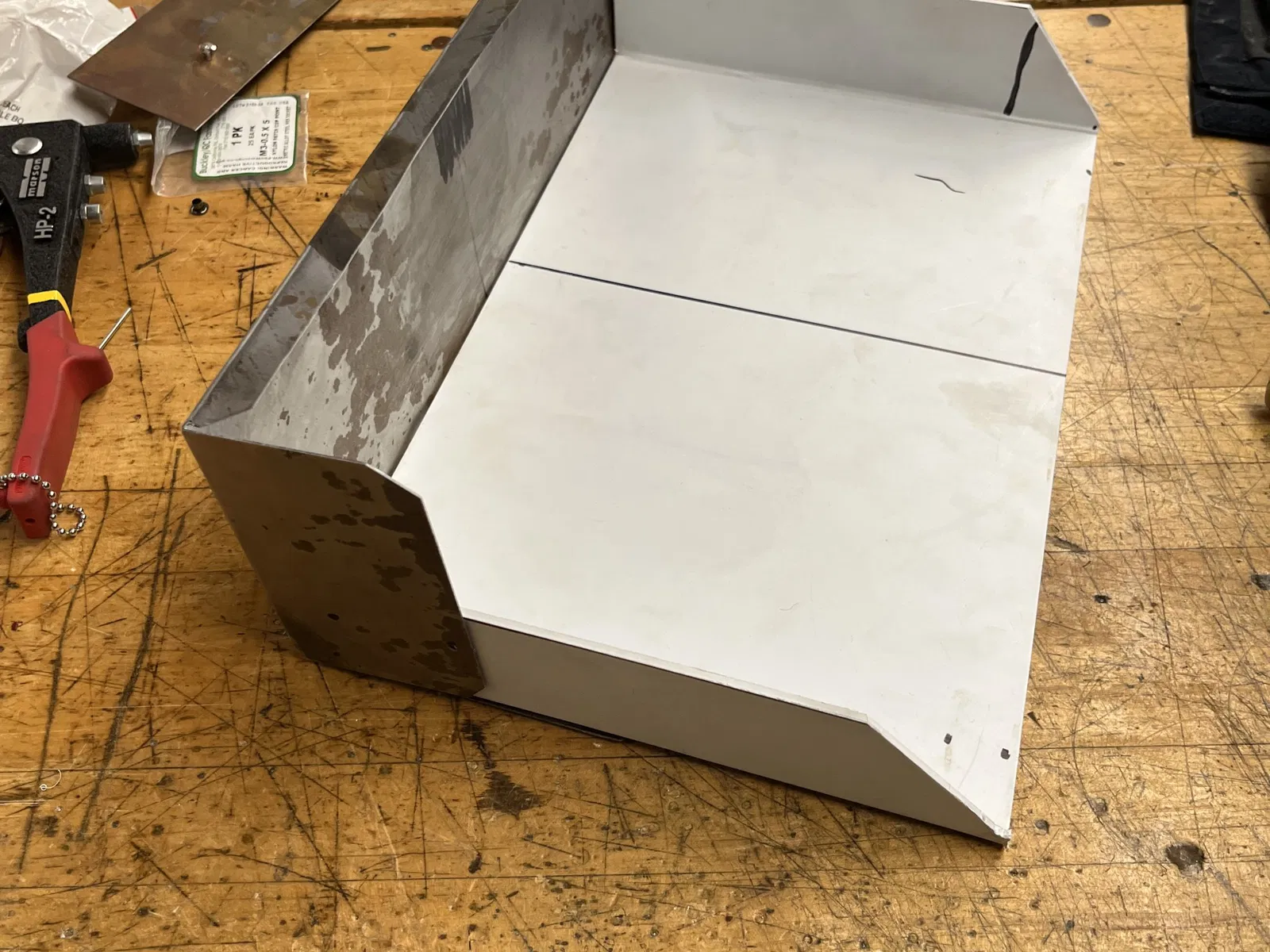

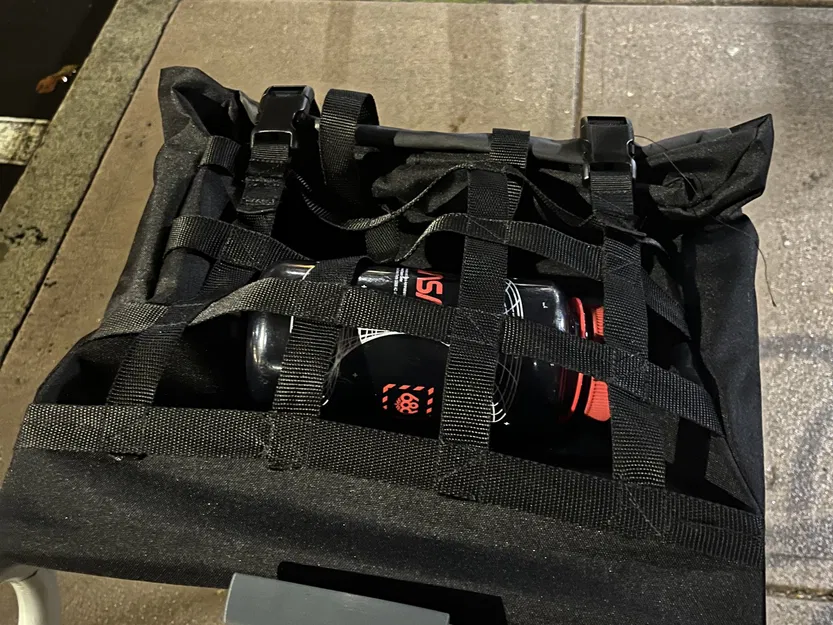

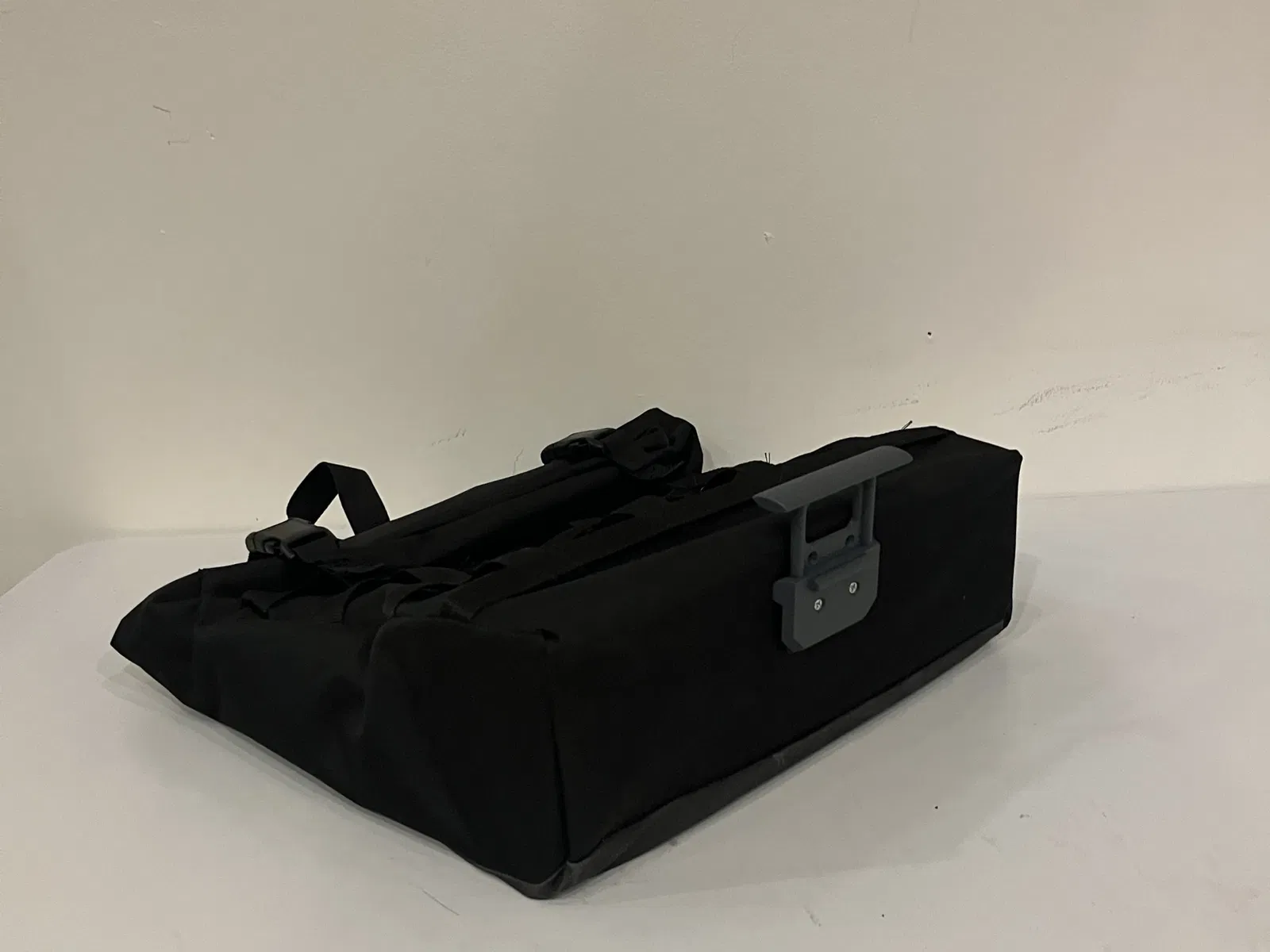

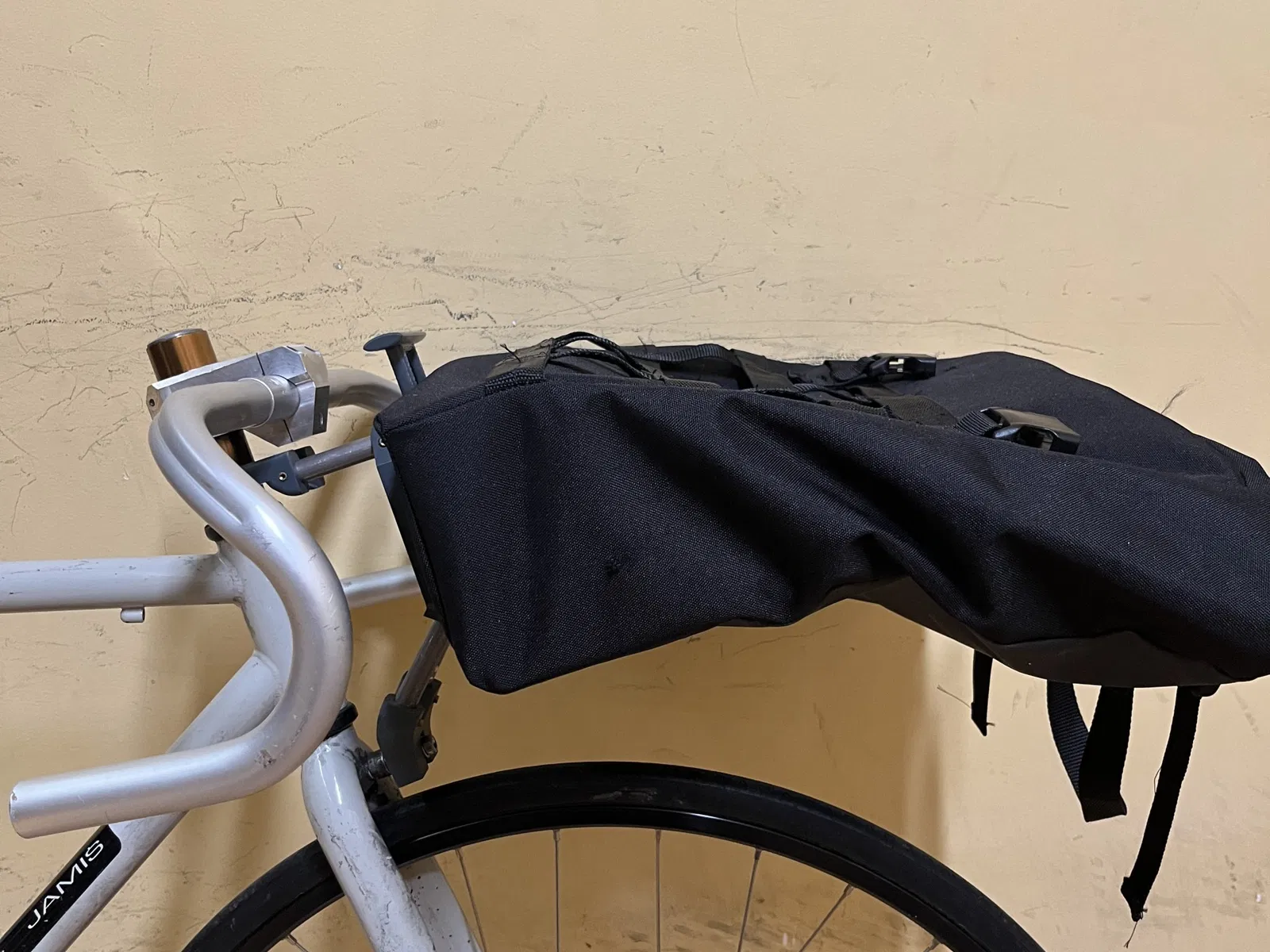

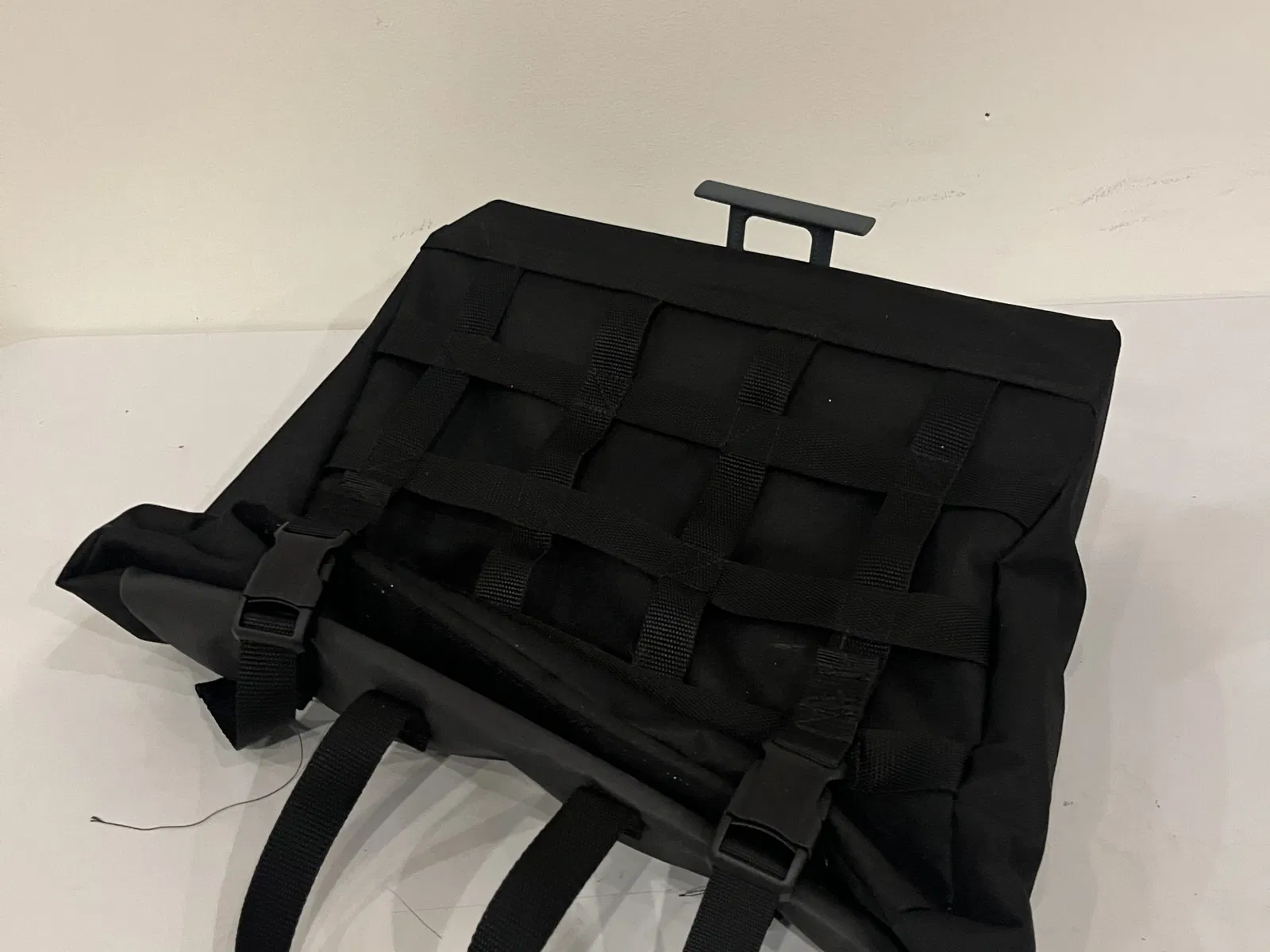

Tui đã làm một cái túi đi làm để gắn lên xe của mình, có đáy cứng, nhưng thiết kế đủ chắc chắn để gắn nhiều loại phụ kiện khác.
