Giá Đỡ Micrometer Nguyên Khối

Remix từ Giá Đỡ Micrometer Tác giả wehrenseb

Tác giả patta_178276

Lượt tải: 70
Lượt thích: 8
Lượt coi: 569
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 7 file · 14,5 MB· 14,5 MB

File 7 14,5 MB

Micrometer_stand_monoblock_7_60_80_1765632758.stlSTL · 2,4 MB
Micrometer_stand_monoblock_11_60_80_1765632759.stlSTL · 2,4 MB
Micrometer_stand_monoblock_11_80_100_1765632760.stlSTL · 2,3 MB
Micrometer_stand_monoblock_7_80_100_1765632761.stlSTL · 2,3 MB
Micrometer_stand_monoblock_15_80_100_1765632763.stlSTL · 2,3 MB
Nipplo_m4_v3_1765632764.stlSTL · 585,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #78879
Danh mục: DIY
Ngày đăng: 18/04/2025
Giấy phép: CC BY-NC-SA — Ghi công, phi thương mại, chia sẻ tương tự
Thẻ: holder
stand
m4
measure
micrometer
creatormakerspace
micrometro

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

Giá đỡ micrometer nguyên khối, 0.3

Chắc chắn, ổn định, tiết kiệm vật liệu.

Thiết kế phái sinh từ thiết kế đẹp của Wehrenseb

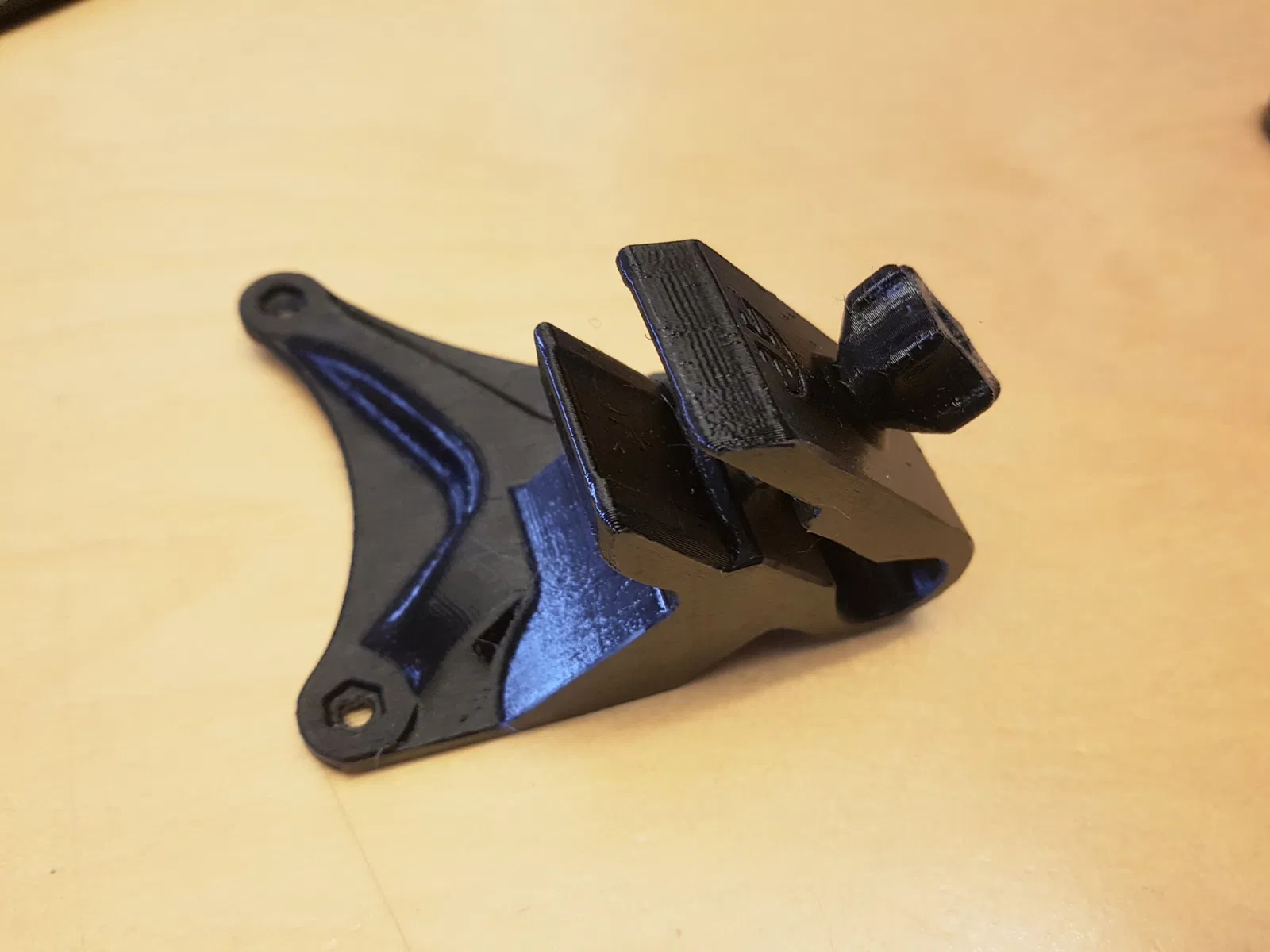

Nó là một khối duy nhất + núm vặn.
In không cần hỗ trợ từ cạnh.

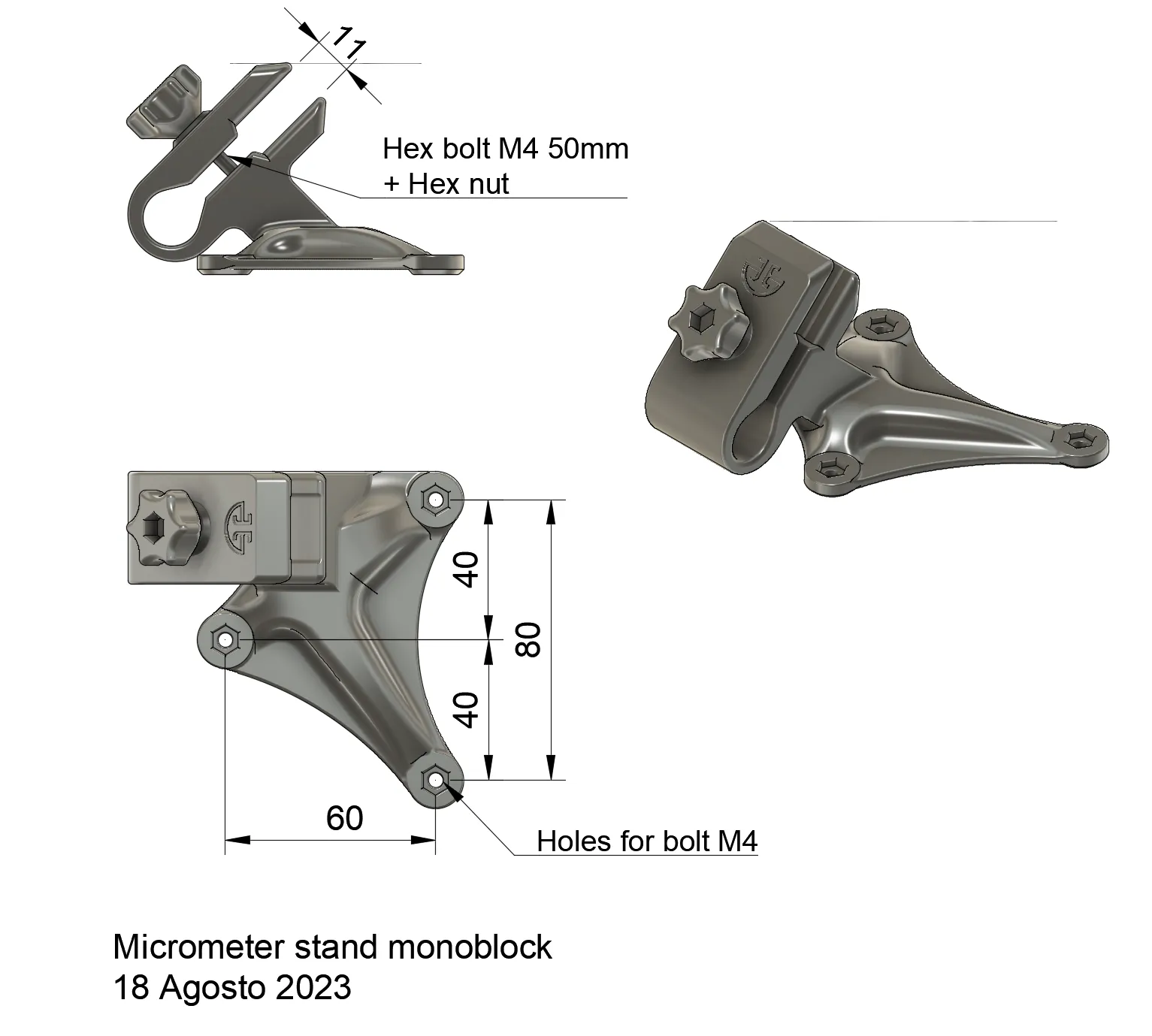

Bạn sẽ cần một con vít có đầu lục giác, dài khoảng 50mm, và một con đai ốc lục giác, M4.
Nó có thể được gắn vào đế nặng hơn bằng vít M4, hoặc bạn có thể đặt chân cao su.

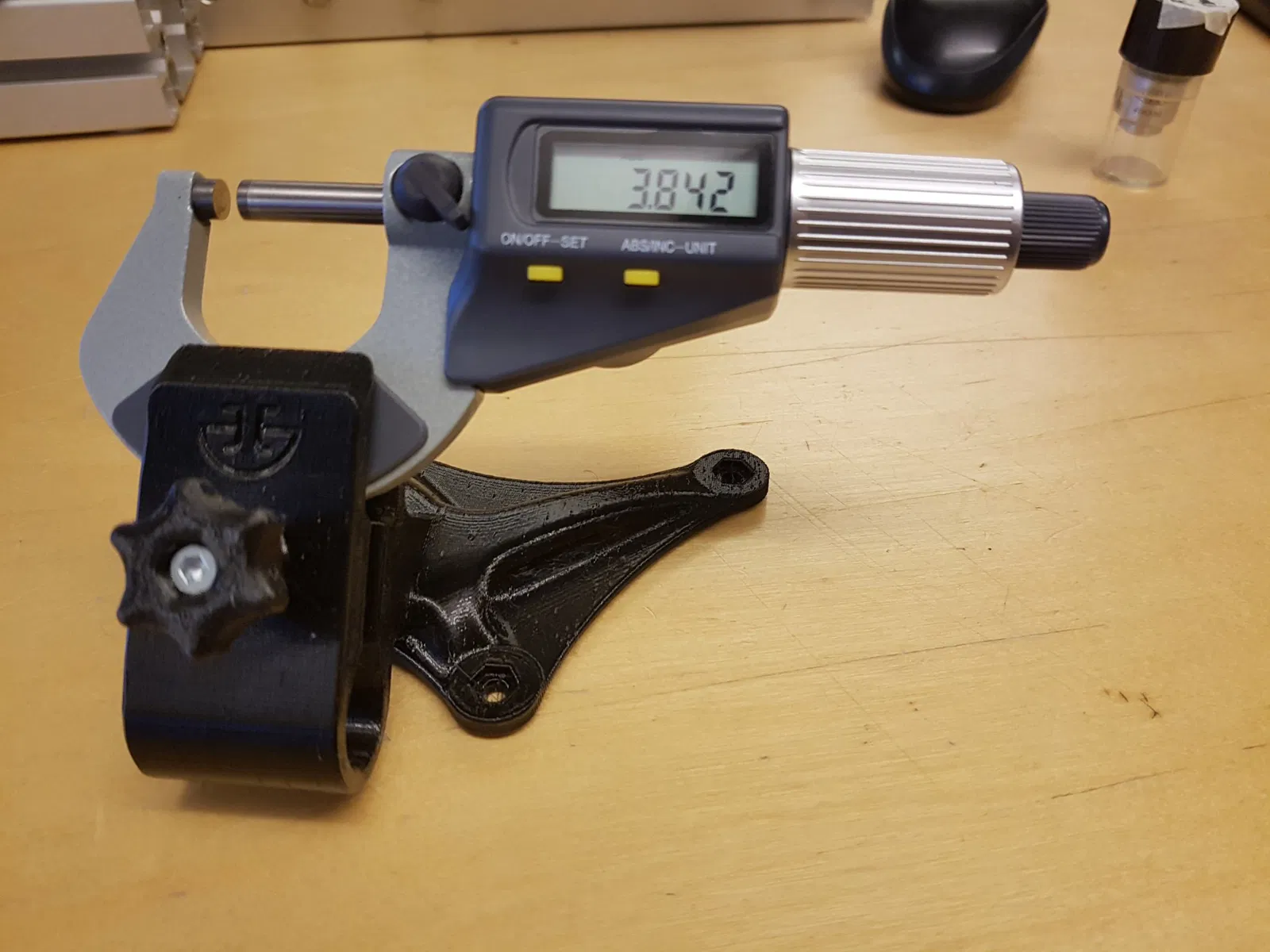

Nó ổn định với các micrometer cỡ nhỏ và cỡ trung.

Đã tải lên 3 mẫu cho phần ngàm, cho các độ dày khác nhau của vòng cung micrometer: 7mm (cho micrometer thủ công bằng kim loại trần), 11 và 15mm cho loại có cạnh nhựa. Kích thước ở giữa, như 9mm, hãy chọn, sẽ vừa.
Cũng có hai kích cỡ đế. Xem tên tệp để biết kích thước. Ngoài ra còn có tệp núm vặn cho đầu lục giác M4 ("Nipplo").

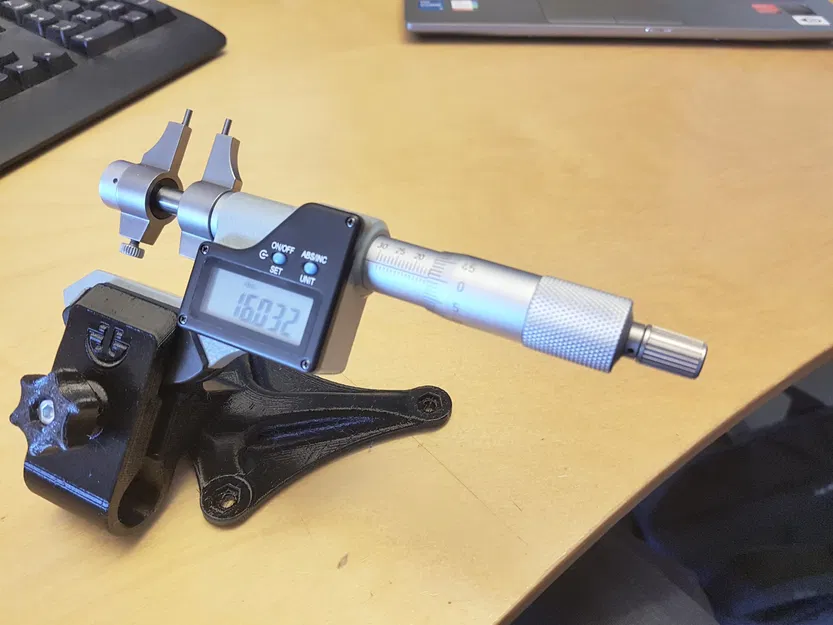

Đã được thiết kế cho micrometer Xibei /QLR và có logo của họ trên đó. Cái trong ảnh là micrometer bên trong. Cũng hoạt động với micrometer thông thường.

Có thể cải thiện thiết kế nếu có phản hồi tích cực/tiêu cực.
