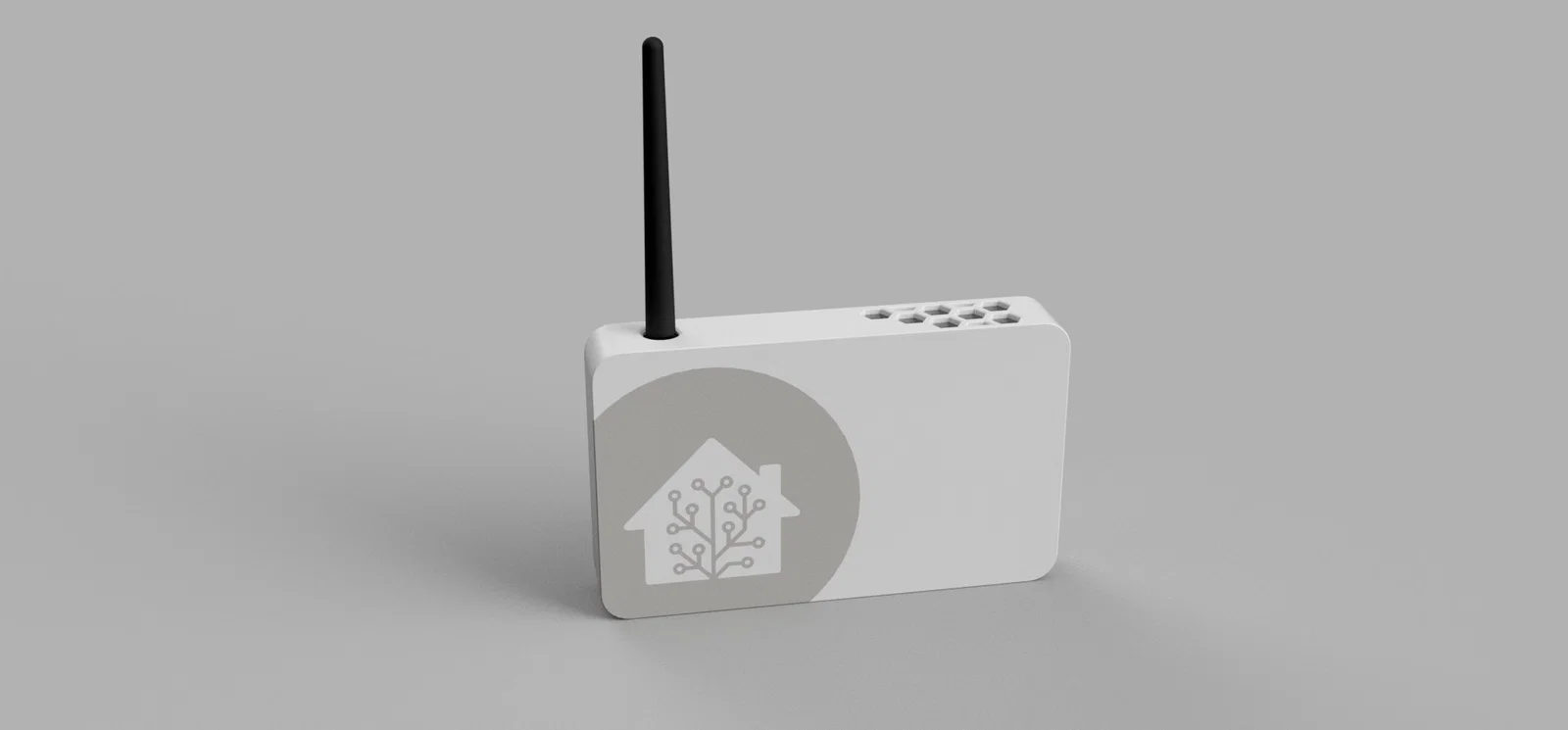

Hộp Raspberry Pi cho Home Assistant kèm Sonoff Zigbee Dongle (ZBdongle-E)

Một cái hộp đơn giản cho Raspberry Pi và Sonoff ZBdongle-E, không phải ZBdongle-P! Nhớ để ý nha, hai cái gần như cùng kích thước và nhìn cũng y chang. Theo mình thì mấy bản -E thường có in nhãn “Zigbee 2.0 USB Dongle Plus” trên thân, còn bản -P thì không có chữ “Plus”. Nhưng tốt nhất vẫn nên coi kỹ mô tả của người bán cho chắc.

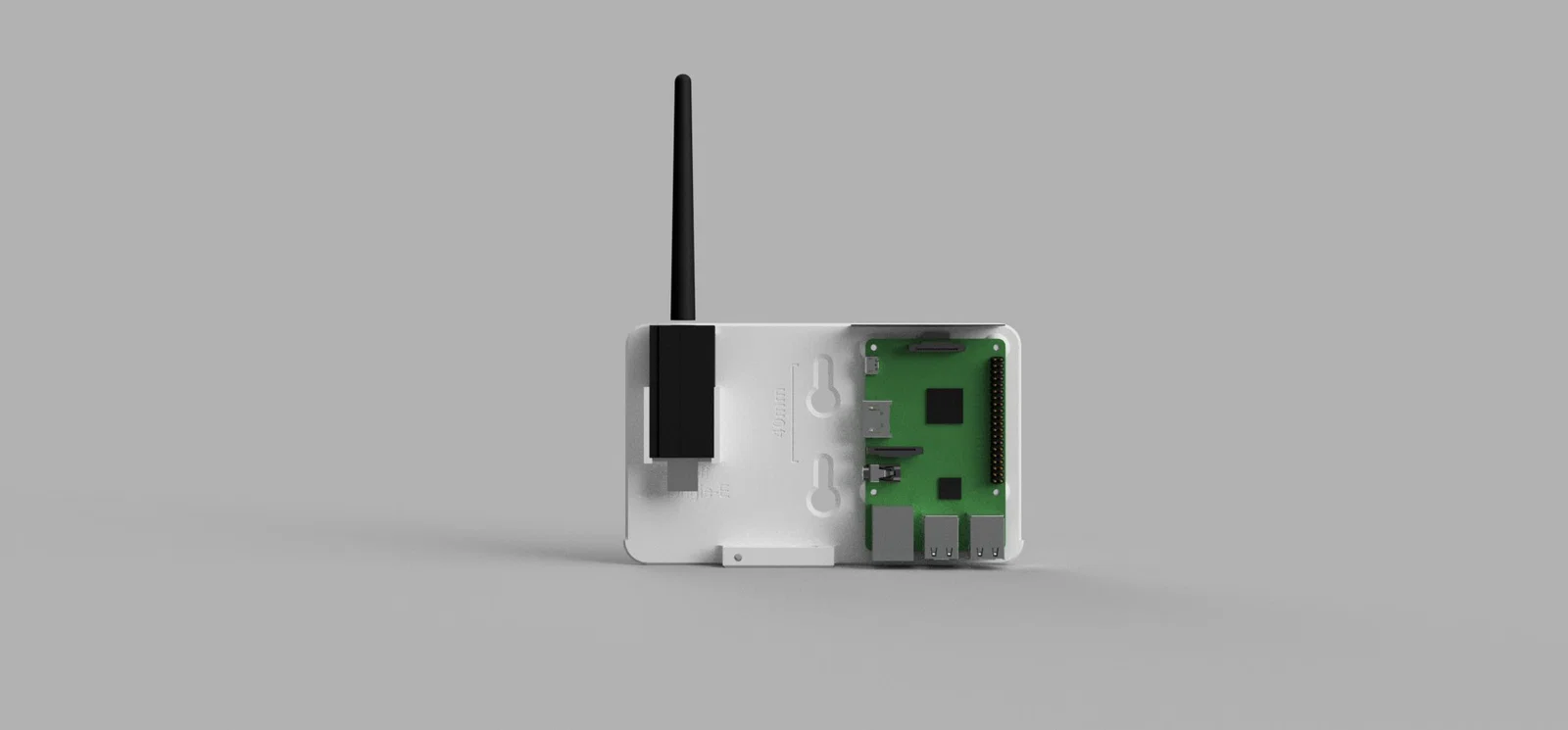

Sonoff không cắm trực tiếp vào Raspberry để tránh suy hao tín hiệu do nhiễu; chỉ cần cách ra vài cm là khác biệt rất lớn.

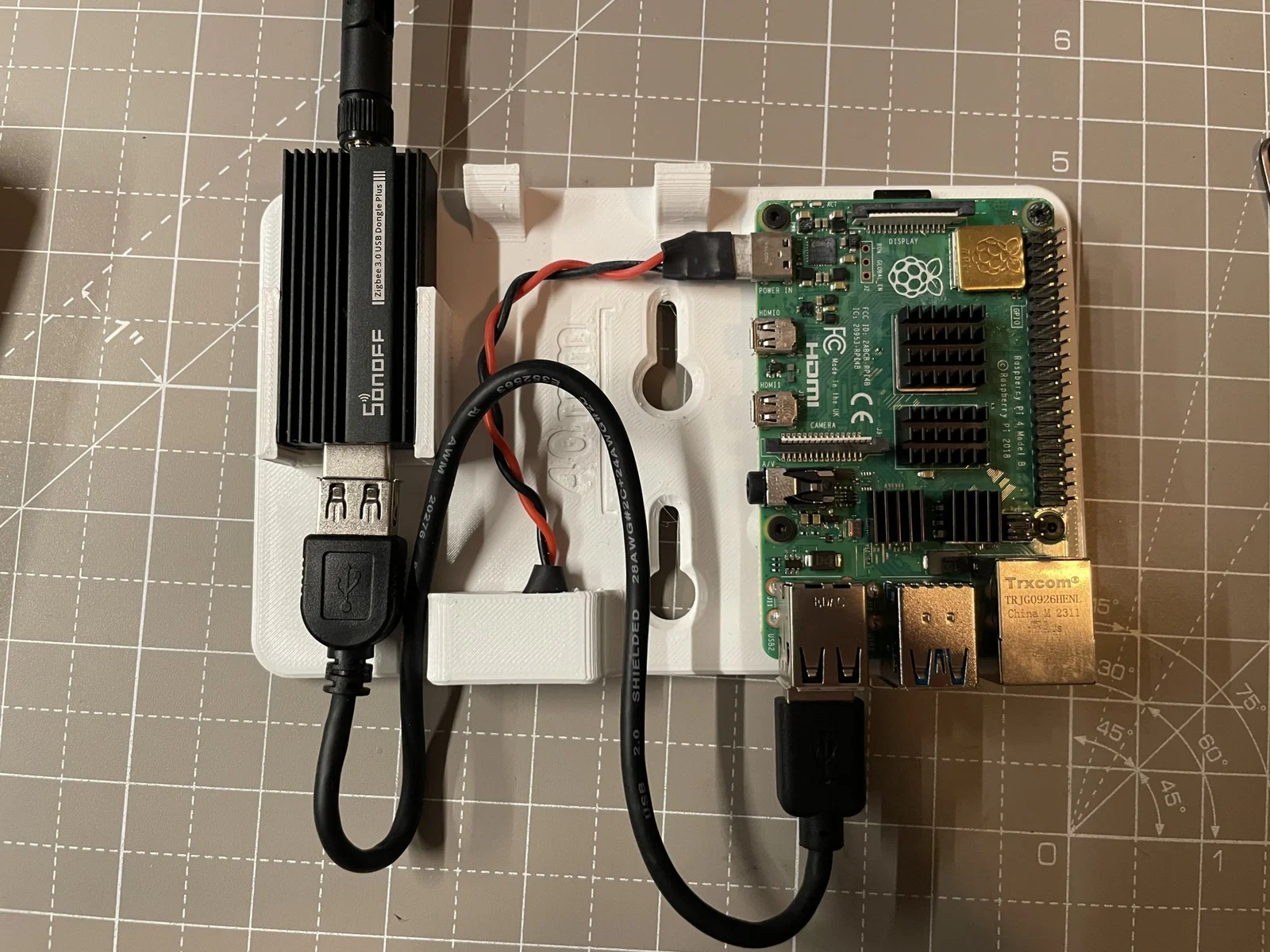

Để lắp ráp bạn cần:

• Base
• Cover. Bạn có thể canh để swap filament thủ công cho phần mặt trước nhiều màu, chỉ có 3 lớp thôi.
• Mesh (không có top hoặc bottom layers, 1 perimeter, ~40% infill với pattern bạn thích)
• 1x ốc M3 đầu chìm (counter sunk) dài 20mm HOẶC 1x ốc M3 đầu chìm dài 16mm và 1 heat insert M3 (sâu 4mm, đường kính 5mm, chuẩn Voron standard issue)
• 2x dây 10cm, cỡ ~20 AWG, tuỳ chọn để làm power extension
• 1x đầu USB C cái (female), tuỳ chọn để làm power extension
• 1x đầu USB C đực (male), tuỳ chọn để làm power extension
• 1x Raspberry Pi 4
• 1x cáp USB extension 20cm
• 1x Sonoff ZBdongle-E, KHÔNG phải ZBdongle-P. Nhớ để ý.


Cáp USB extension cho phép bạn để đầu cắm nguồn ở phía đáy của vỏ. Tuy nhiên, cái extension này sẽ làm bạn không dùng được nguồn có USB PD; chỉ mấy nguồn “dumb” (đa phần là loại không dùng cổng USB-C) mới chạy.

Lắp ráp thì chắc nhìn vô là hiểu thôi :)
