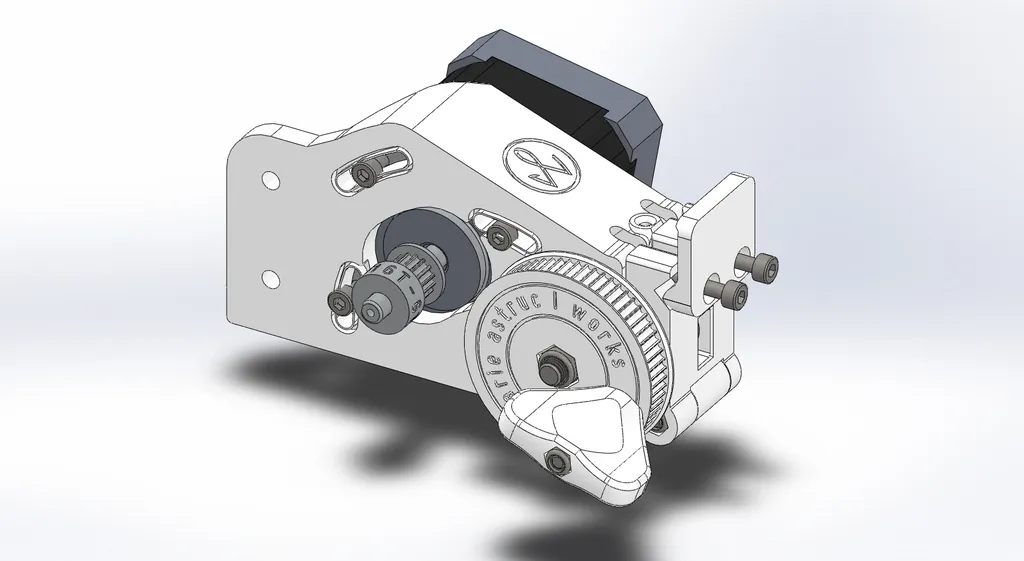

Bộ cấp liệu J-Max_Bowden Belt Extruder V1.0 cho máy in 3D

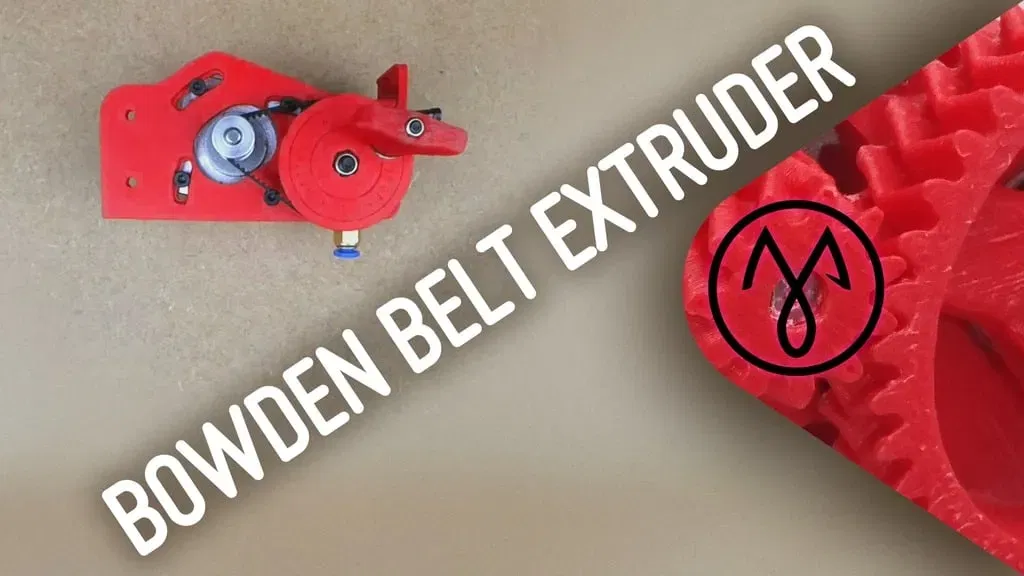

Fade up về tiếng ồn của bánh răng nhựa, hãy để tôi giới thiệu với bạn về Bowden Belt Extruder v1.0 của tôi. Nó hoạt động êm ái và hiệu quả với tỷ lệ giảm 4:1. Đây là một bộ cấp liệu nhỏ gọn so với của RichRap. Việc căng dây đai được đảm nhận bởi một chèn radial của động cơ. Bộ cấp liệu unibody rất cứng để tăng cường độ chính xác trong quá trình ép. Chúng tôi đã thêm một cần quay vào bánh răng thứ cấp để cho phép cấp liệu/không cấp liệu sợi nhanh chóng và dễ dàng. Khóa được lấy cảm hứng từ cái của lulzbot Taz5 cho phép giải phóng nhanh chóng trong thời gian ngắn để truy cập vào bánh răng hobbed dễ dàng cho việc bảo trì, thông qua, vì độ khít chặt của hướng dẫn sợi bạn không thực sự cần phải mở bộ căng để lắp sợi mới.

Xem video để có thêm thông tin trình bày: https://youtu.be/mSWpEaICI2o

Hoặc để biết hướng dẫn lắp ráp: https://youtu.be/LU_pFnTfH9M

Extrudeur đã ở chế độ beta trong 6 tháng và có 4 người thử nghiệm beta (cảm ơn bạn bè của tôi ở nhóm KB ;) ) Nhiều phiên bản của các bộ phận đã dẫn đến extruder V1.0 mà chúng tôi hiện tại không có gì để phàn nàn.

Hiện tại, tôi không nghĩ rằng cần thiết phải phát triển bất kỳ extruder 3mm nào, vì nó sẽ sớm RIP (ở châu Âu, các cửa hàng đang giảm giá cho đường kính đó).

Add-ons

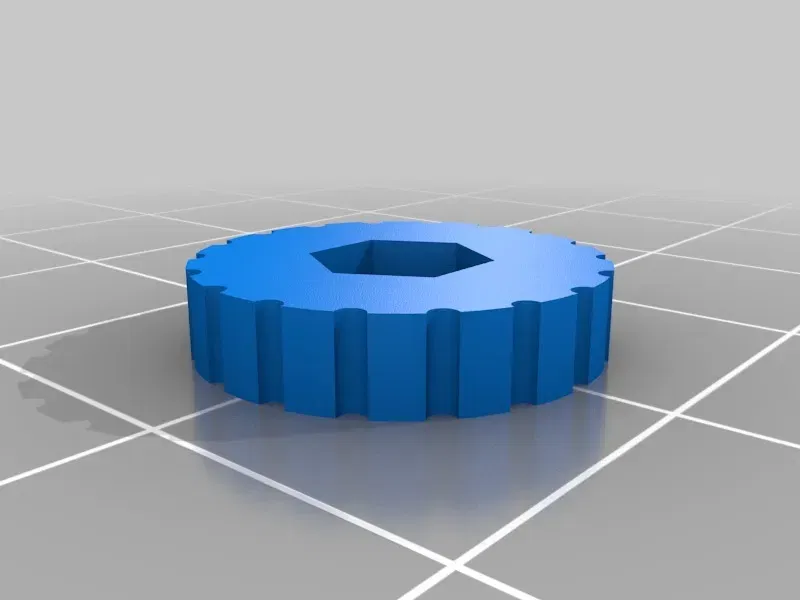

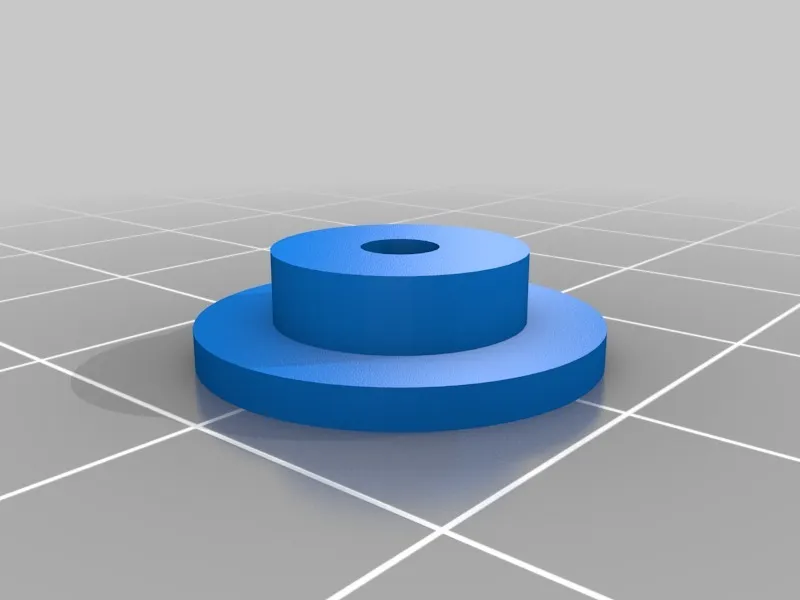

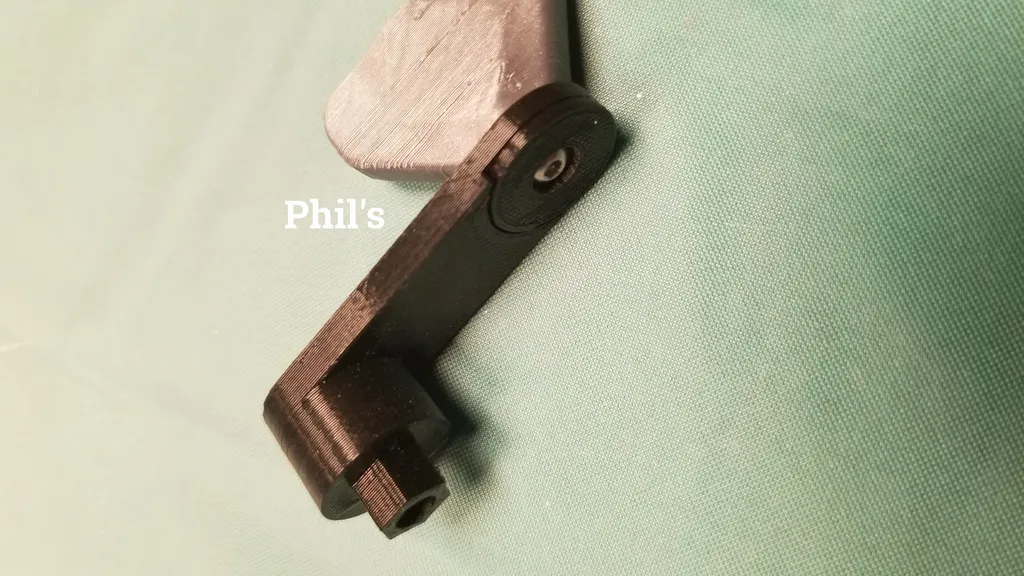

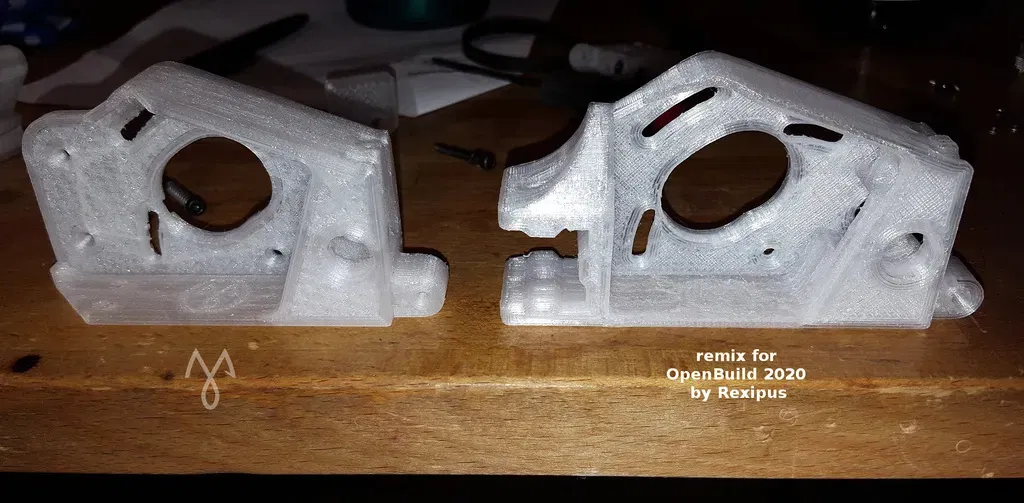

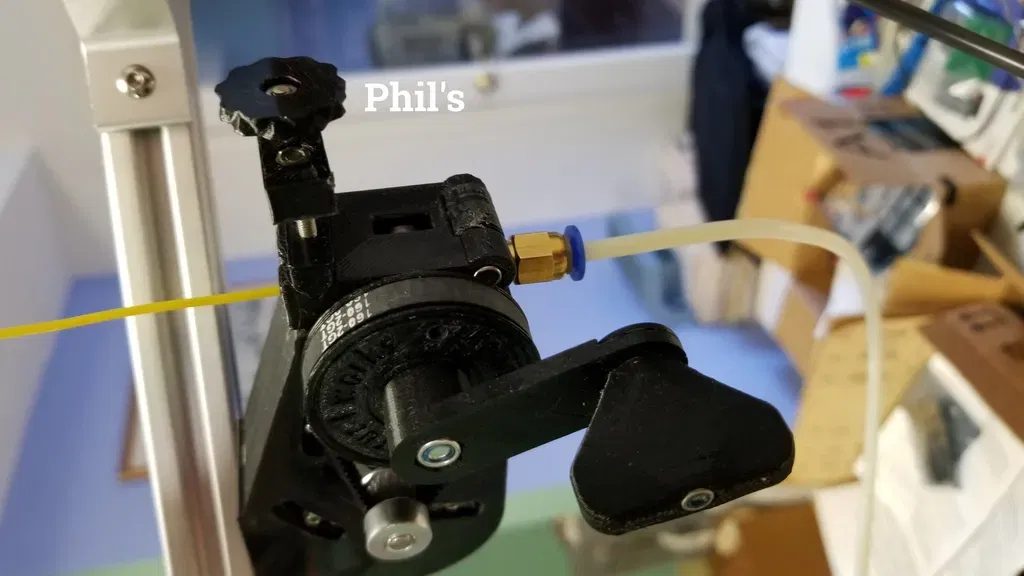

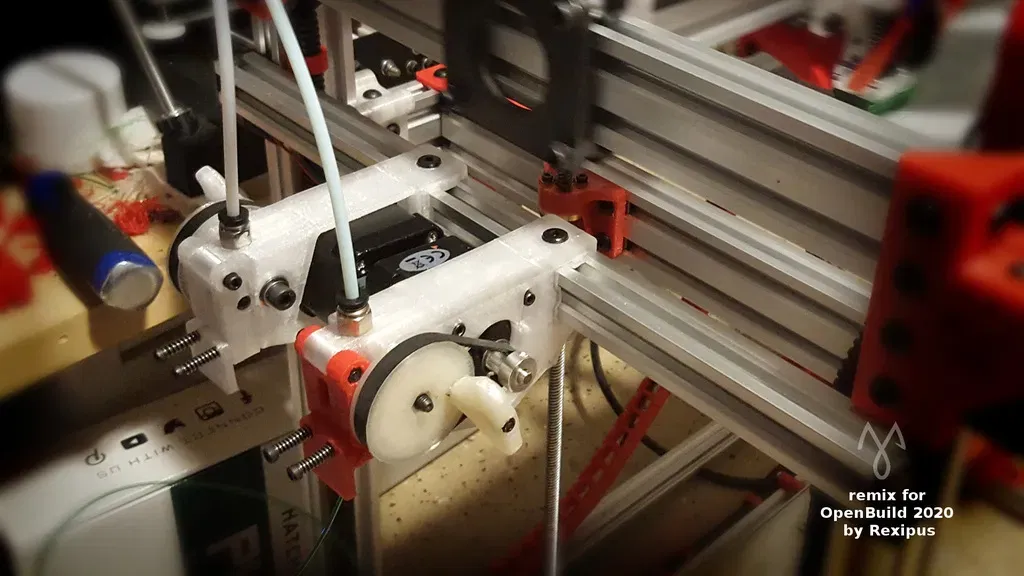

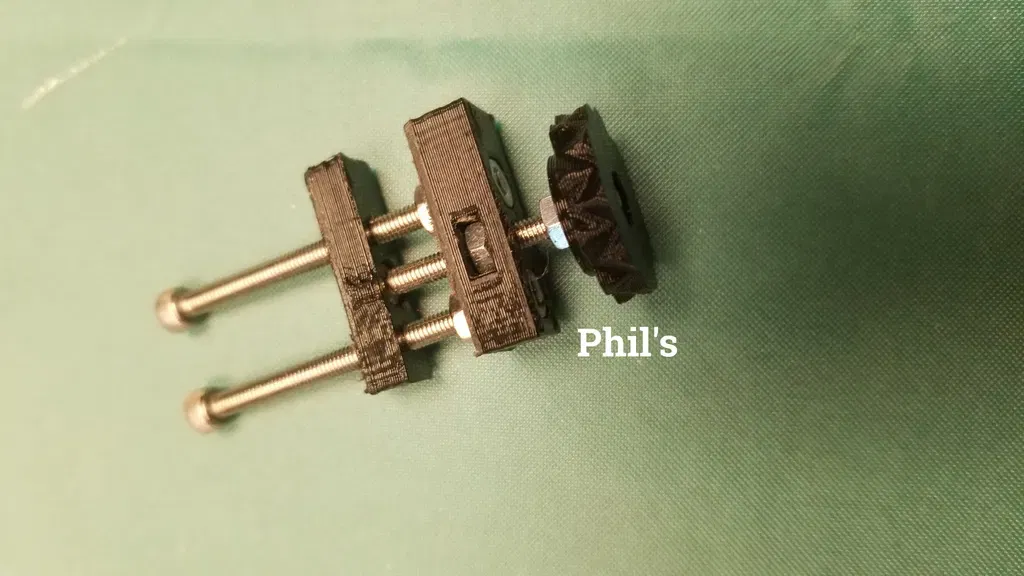

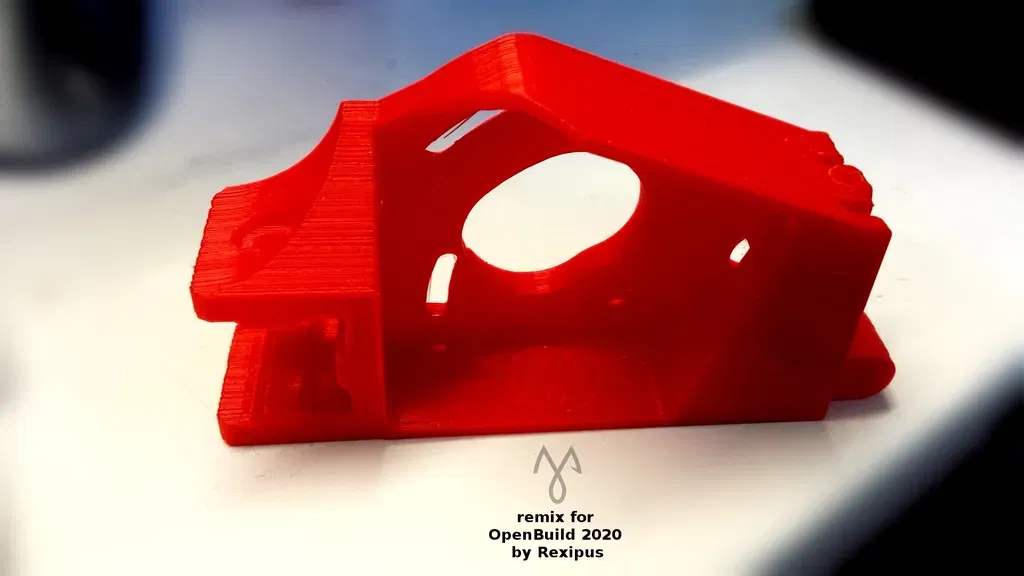

Có nhiều phiên bản thân khác nhau. Cảm ơn rất nhiều Rexipus vì phiên bản thân của anh ấy để lắp trên các ray ngang OpenBuilds 2020 (xin lưu ý rằng có thể cần một chút công việc để gia công, và phiên bản này không phù hợp cho mô-đun 2020 6 hoặc 5mm, hãy sử dụng các lỗ lắp đặt gốc thay vào đó.). Bạn có thể in phần thân theo chiều ngược lại, như Rexipus đã làm, để thoải mái hơn hoặc để lắp hai extruder cạnh nhau. Cảm ơn lớn đến Denis (digiTALker) người đã làm việc trên phiên bản thân 200mm. Cảm ơn lớn đến Phil (sysimgrp) người đã thiết kế các bộ phận thú vị: một cần quay kéo dài hơn để thoải mái hơn nếu bạn có đủ không gian và một đầu kẹp tuyệt vời không sử dụng lò xo.

Cảm ơn rất nhiều đến cộng đồng maker đã giúp biến ý tưởng nhỏ này ở giai đoạn đầu của một máy đùn dây belt Bowden thành một máy đùn đa năng hơn với nhiều tùy chọn linh kiện phù hợp cho nhiều ứng dụng khác nhau. Các bạn thật tuyệt vời!

BOM:

Phần cứng:

1x động cơ Nema17 (bất kỳ loại nào dài ít nhất 34mm)

1x dây belt GT2 2mm 80 răng vòng kín

1x ròng rọc GT2 2mm 16 răng thông thường

4x vít DIN912 M3x8mm (cho giá đỡ động cơ)

1x vít DIN912 M3x20mm (cho giá đỡ ổ bi idler)

1x vít DIN912 M3x25mm (cho giá đỡ idler)

1x vít DIN912 M3x30mm (cho giá đỡ tay quay)

2x vít DIN912 M3x40mm (cho hệ thống khóa) VÀ thêm một vít M3x30mm nếu bạn chọn khóa không lò xo của Phil.

1x vít DIN912 M5x40mm (cho trục bánh răng hobbed/ròng rọc thứ cấp)/!\ Đánh phẳng một bên cho vít MK7 HOẶC M5x50mm nếu bạn chọn tay quay mở rộng của Phil.

5x đai ốc Nylstop DIN985 M3 (cho vít M3 ngoại trừ rõ ràng là vít 8mm)

1x đai ốc Nylstop DIN985 M5 (cho việc cố định ròng rọc thứ cấp)

1x vòng đệm M3 (bất kỳ loại nào cũng phù hợp, ngay cả khi chúng tôi sử dụng vòng đệm Nylon - dùng cho tay quay)

2x vòng đệm grover DIN127 M5 (cho trục bánh răng hobbed/ròng rọc thứ cấp)

1x vòng đệm M5 (bất kỳ loại nào cũng phù hợp - dùng cho việc căn chỉnh ròng rọc thứ cấp)

1x ổ bi 623 (cho ổ bi idler)

2x ổ bi MF105 (cho trục bánh răng hobbed/ròng rọc thứ cấp)

2x lò xo 4x20mm (trên thực tế chúng tôi sử dụng lò xo tái chế từ bút chì - dùng cho hệ thống khóa)

1x phụ kiện đẩy 3/8" 4mm (cho ống teflon 4mm Bowden)

1x bánh răng hobbed MK7 (tốt hơn MK8 theo ý kiến của tôi) /!\ Lưu ý mua một bánh răng hobbed MK7 phù hợp cho dây filament 1.75mm. MK7 phổ quát cho cả filament 1.75 và 3mm có thể không hoàn toàn phù hợp. Kích thước hoàn hảo là: đường kính lỗ 5mm; cao 11mm; đường kính 12mm (hoặc 1/2"); một rãnh hobbed rộng 3mm được căn giữa ở 3mm từ đỉnh, với đường kính trong của rãnh là 11mm (10.5mm vẫn chấp nhận được). Một số MK7 giá rẻ có chiều cao 12mm nhưng bạn vẫn có thể đánh hoặc mài một chút để làm cho nó phù hợp.

Các bộ phận in bằng nhựa:

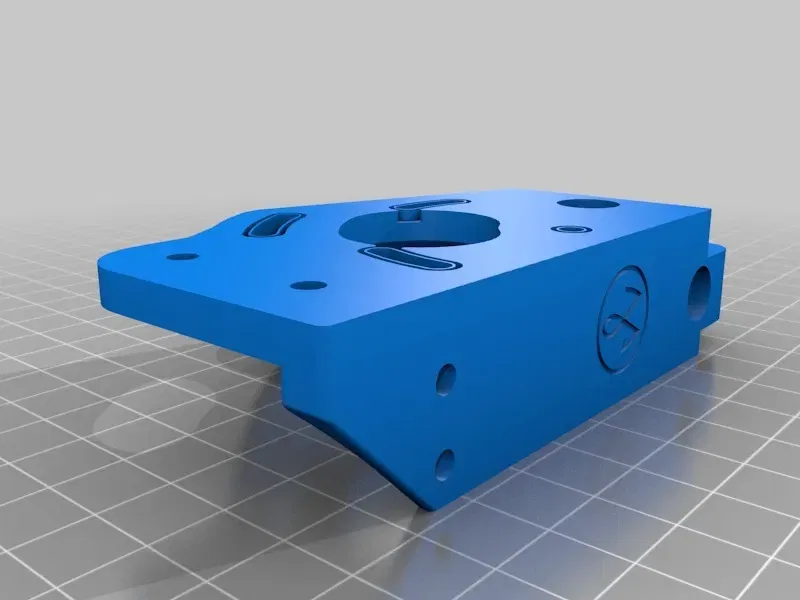

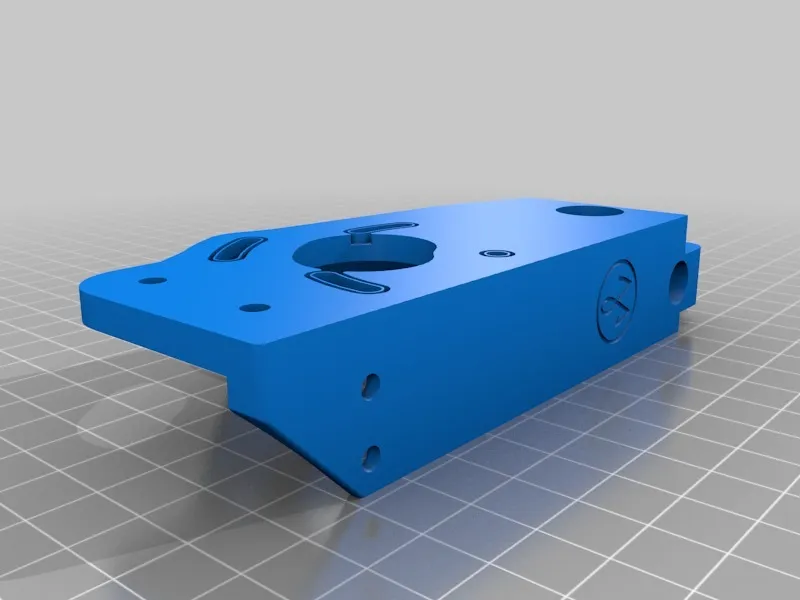

1x thân máy cấp liệu

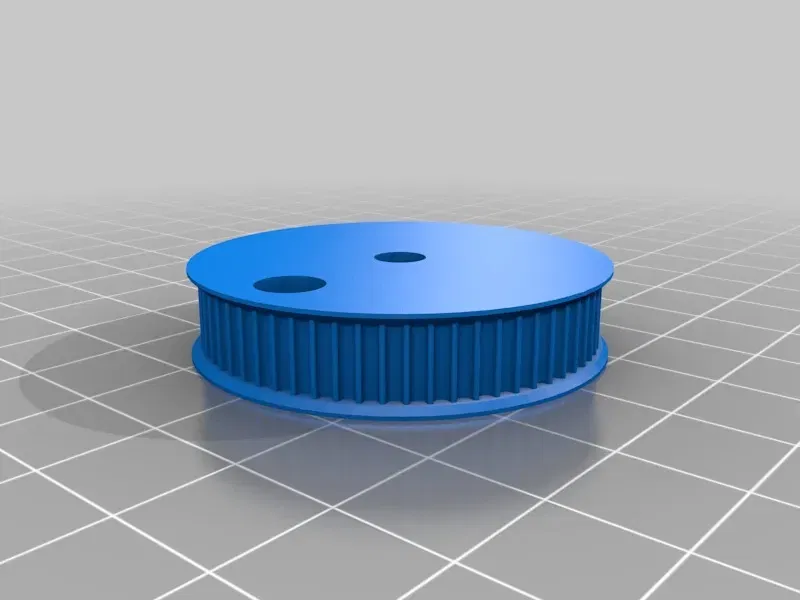

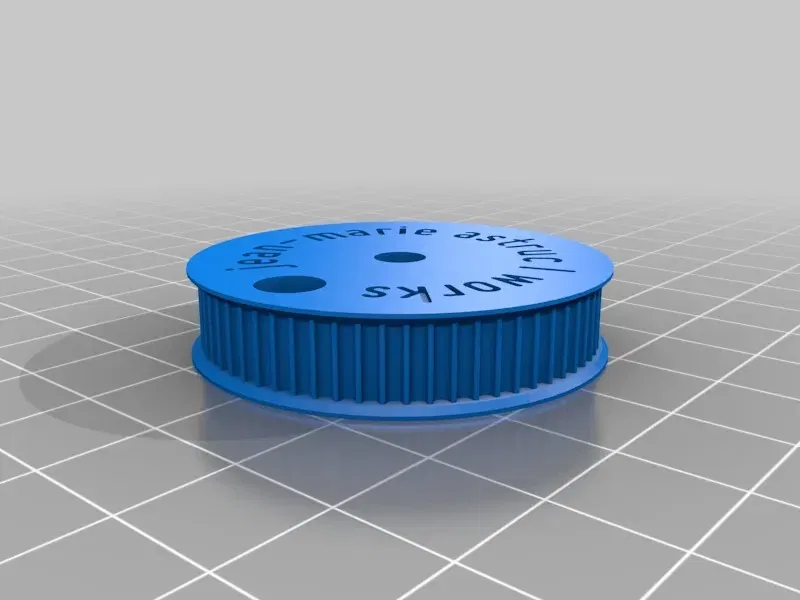

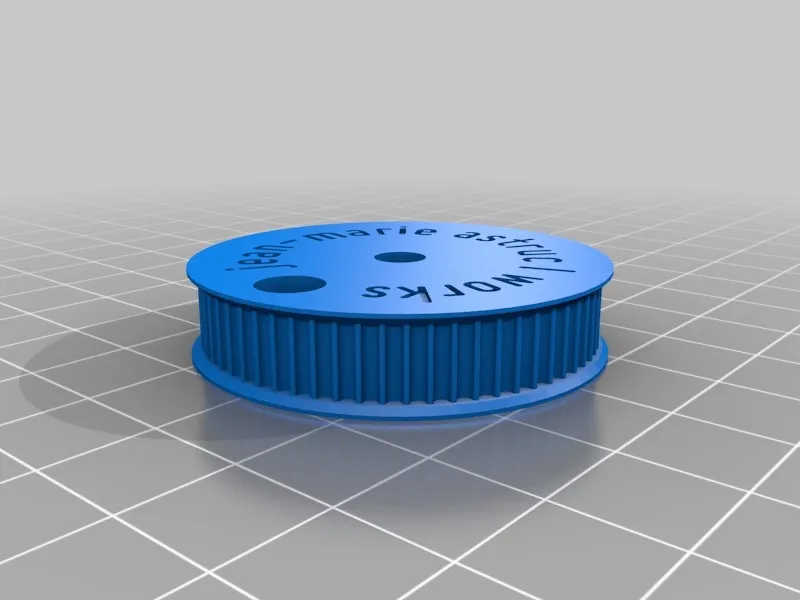

1x ròng rọc thứ cấp GT2 64 răng

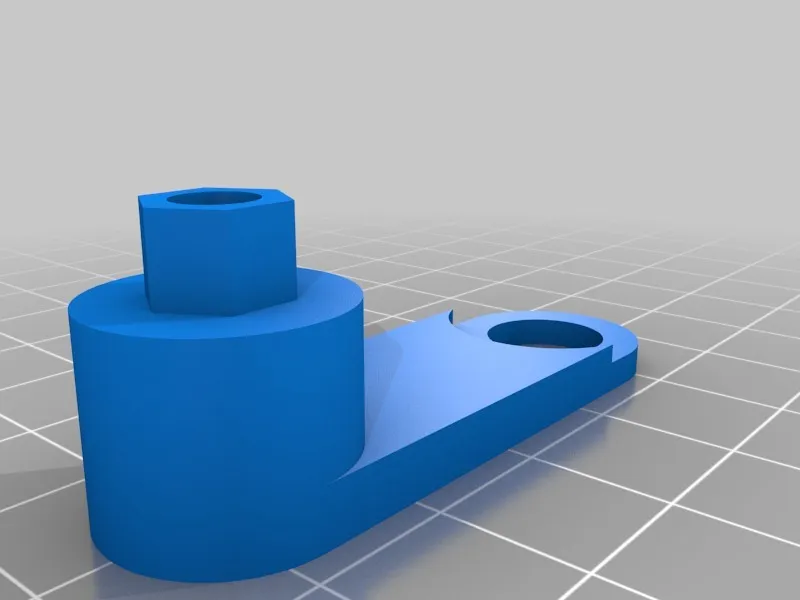

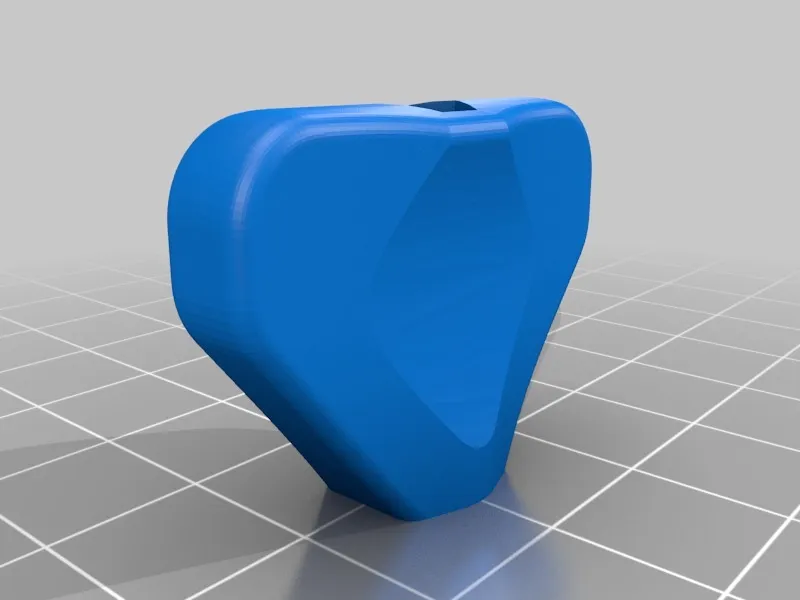

1x Crank cho pulley thứ cấp

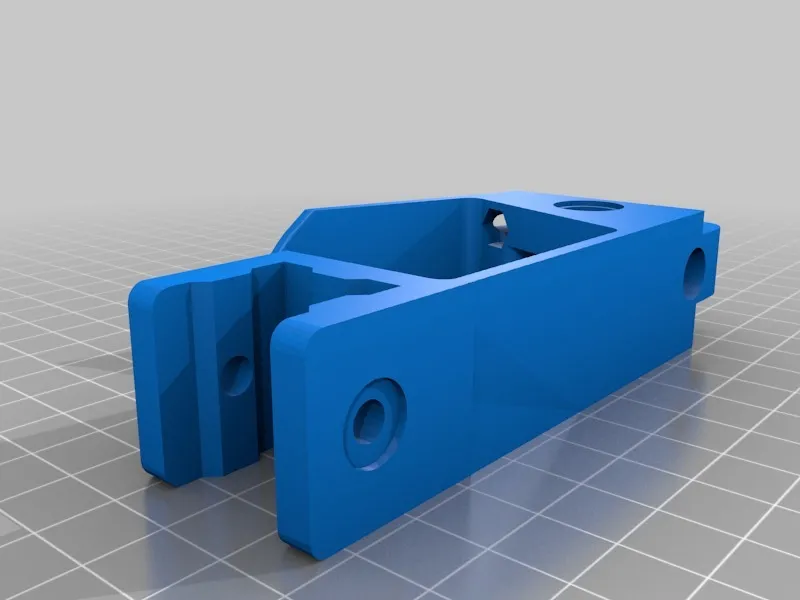

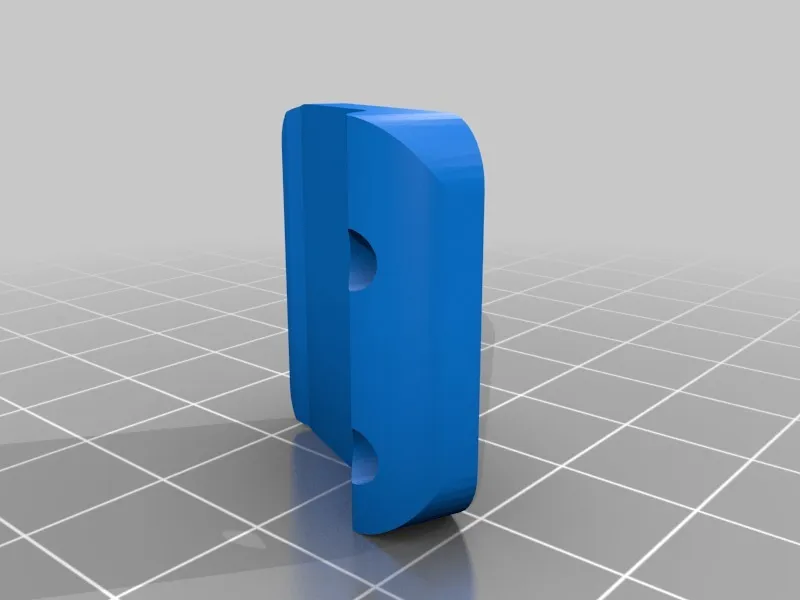

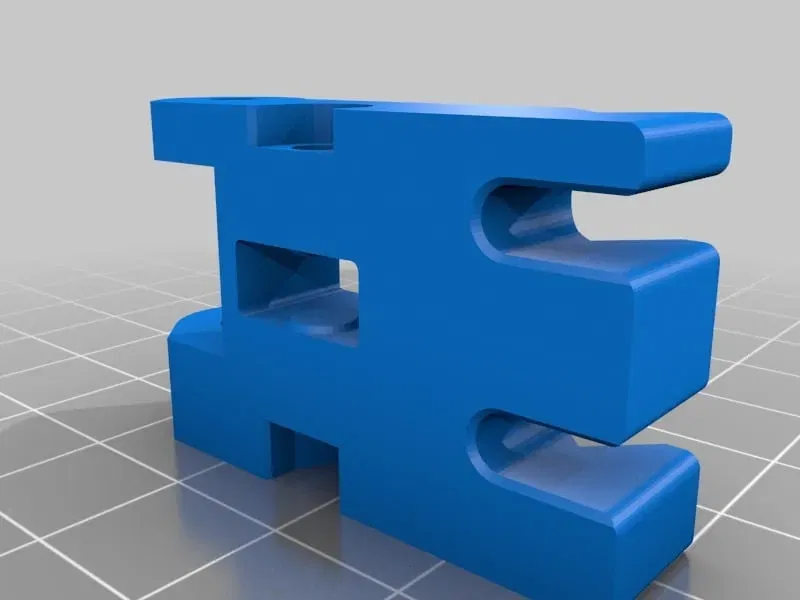

1x Idler

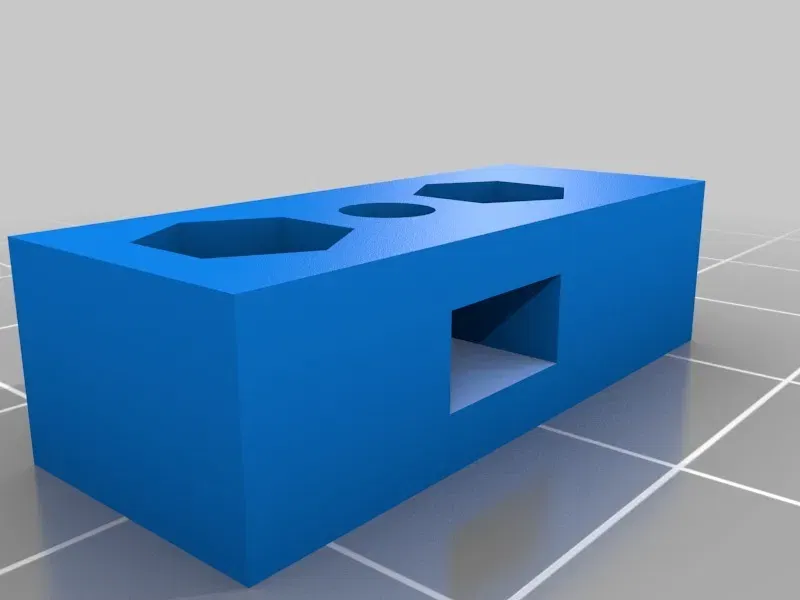

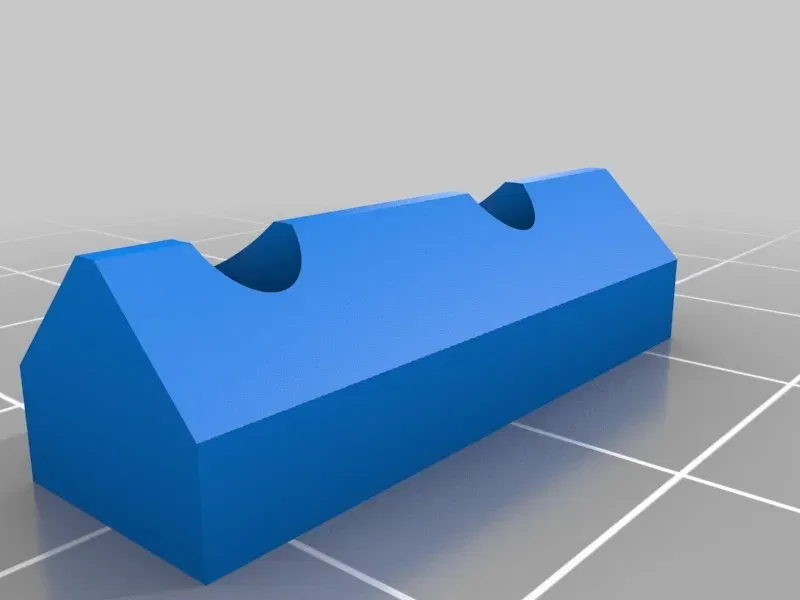

1x Khóa

Công cụ cần thiết:

• 1.4mm Allen Hex key (cho bánh răng hobbed và pulley GT2 16T)
• 2.5mm Allen Hex key (cho vít M3)
• 4mm Allen Hex key (cho vít M5)
• 5.5mm cờ lê cho đai ốc M3
• 8mm cờ lê cho đai ốc M5
• 9.5mm cờ lê cho pneufit
• kìm mỏng (cho việc làm nhẵn)
• dao utility (cho việc làm nhẵn)
• mũi khoan 3mm (cho việc làm nhẵn)
• mũi khoan 5mm (cho việc làm nhẵn)
• một cái bật lửa gas (cho việc làm nhẵn dây)

Xem video để biết chi tiết về việc làm nhẵn và lắp đặt. Lưu ý rằng có thể hữu ích khi tạo một vết nhỏ bằng một cái dũa trên trục M5x40. Điều này sẽ giúp vít MK7 giữ chặt ở vị trí.

Tôi đã viết câu chuyện về bộ phận extruder đó tại: https://www.instructables.com/id/Bowden-Belt-Extruder/ /!\ phần có tên "J-Max_BowdenBeltExtruder_Body2020OpenBuildsByRexipus.stl" là hình ảnh phản chiếu. Nếu bạn chọn mô hình này, bạn phải in cả idler và kẹp dưới dạng phản chiếu để phù hợp với phần thân này.

Cài đặt in

Thương hiệu máy in:

RepRap

Máy in:

Prusa I3, CoreXY

Rafts:

Không

Hỗ trợ:

Có

Độ phân giải:

ít nhất 0.3mm 2mm lớp

Infill:

ít nhất 50%

Ghi chú:

Xin hãy đặt "hỗ trợ mọi nơi", và ưu tiên các loại filament mạnh: ABS, PETG, PETG gia cường sợi carbon, POM, PC. Lưu ý, đây là một bộ cấp liệu nhỏ gọn, mức độ in đầy đủ cao liên quan đến loại filament của bạn là cần thiết để ngăn chặn bất kỳ sự xoắn nào trong quá trình hoạt động.

Sau khi in

Cần làm gì ngay sau khi ra khỏi bàn in.

Quá trình làm nhẵn:
