Bảo vệ cáp sàn hình tròn cho dây điện và dây mạng

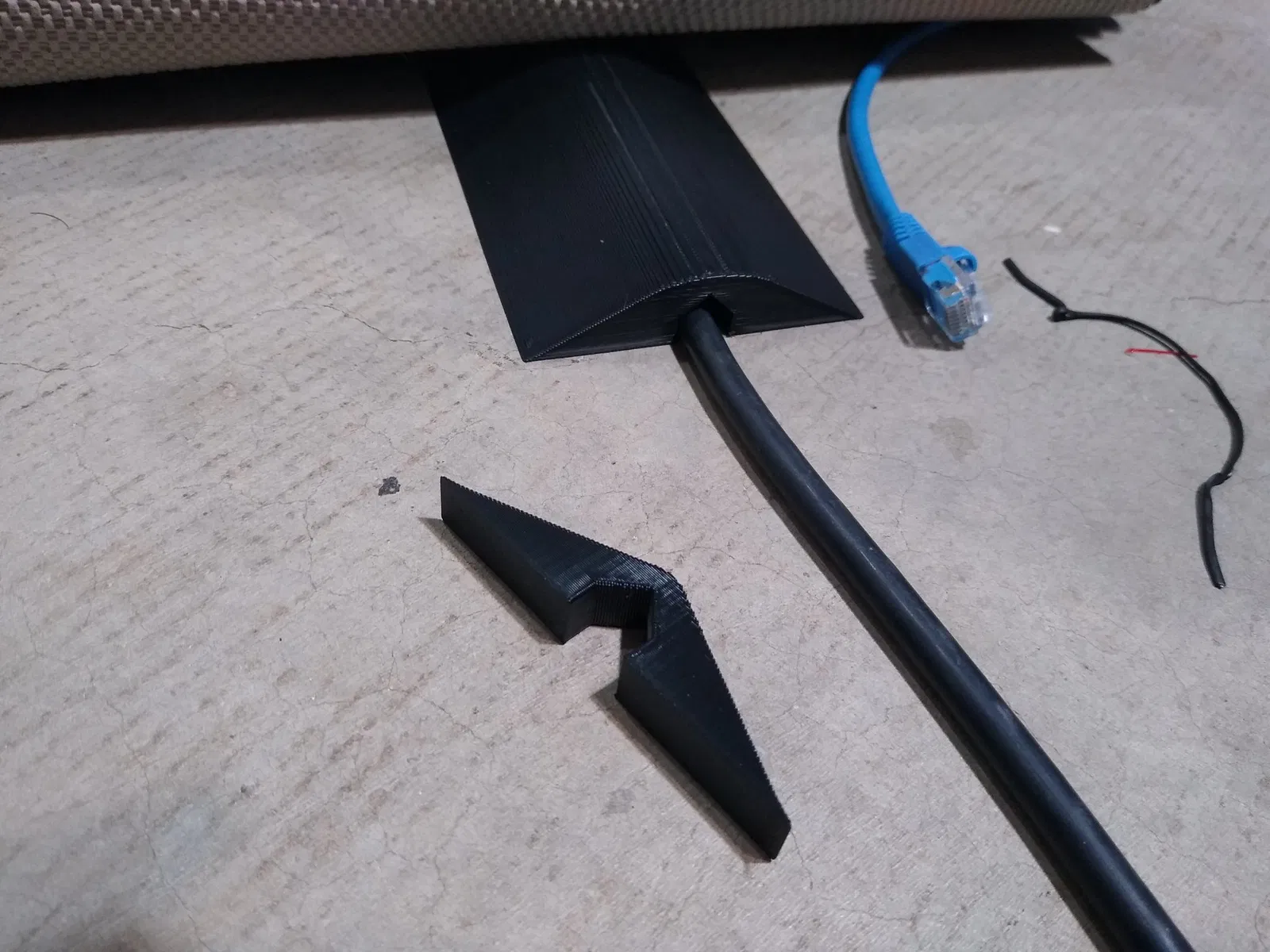

Đây là một bộ bảo vệ cáp, được thiết kế để bảo vệ một dây nối đơn khỏi bị hư hại do ai đó đi trên nó. Đối tượng này được kỳ vọng sẽ được sử dụng với một tấm thảm hoặc thảm trải bên trên, để ngăn người dùng đá nó lên khỏi sàn. Điều này CHƯA (chưa) có chốt hoặc thiết bị giữ nào được thiết kế để giữ nó không bị đẩy xung quanh. Rãnh bên trong rộng 11mm và cao khoảng 10mm, mà theo thử nghiệm của tôi, đủ lớn để che một dây nối "chuẩn" của Mỹ. Tôi đã thử nghiệm nó trong vài phút, bao gồm cả việc dậm chân trực tiếp lên nó trên sàn bê tông, và nó dường như giữ vững, ít nhất là trong thời gian này. Tất cả các thử nghiệm tải của tôi đều không chính thức. Cài đặt in của tôi: Inland PLA+ 205 độ C đầu nóng 60 độ C bàn in 4 lớp tường ở tất cả các bên 15% độ đổ đầy, mẫu LƯỚI Không cần hỗ trợ nếu in phẳng (như nó sẽ nằm trên sàn) Kích thước: 210 mm (8.27 inches) dài 90 mm (3.54 inches) rộng 14 mm (0.55 inches) cao (Bạn có thể có thể làm cho nó ngắn hơn 1 mm nếu bạn cảm thấy mạo hiểm, nhưng tôi không khuyên bạn nên làm ngắn hơn nhiều) Thời gian in khoảng 2h 10m trên máy in của tôi nhưng thời gian in của bạn có thể khác. Cảm hứng lớn từ https://www.f3d.vn/3d-model/784-nap-che-cap-cho-san-voi-lo-vit Sự sửa đổi của tôi thay đổi rãnh trung tâm thành một góc chéo 45 độ thay vì một lỗ tròn để cho phép in phẳng mà không cần hỗ trợ. Đối với tôi, tôi thấy điều này cải thiện tốc độ in, vì hầu hết chuyển động hiện nay nằm trên trục X thay vì trên trục Z. Tôi đã cung cấp tệp OpenSCAD cho bất kỳ ai muốn điều chỉnh hoặc chơi với thiết kế. Tôi đã để lại nhiều chú thích trong mã OpenSCAD, vì vậy hy vọng ngay cả những người mới với OpenSCAD cũng có thể chơi với một vài biến và xem chúng ảnh hưởng đến hình dạng như thế nào.
