Hệ thống làm mát phụ cho Ender 3 S1 với ba quạt 5015

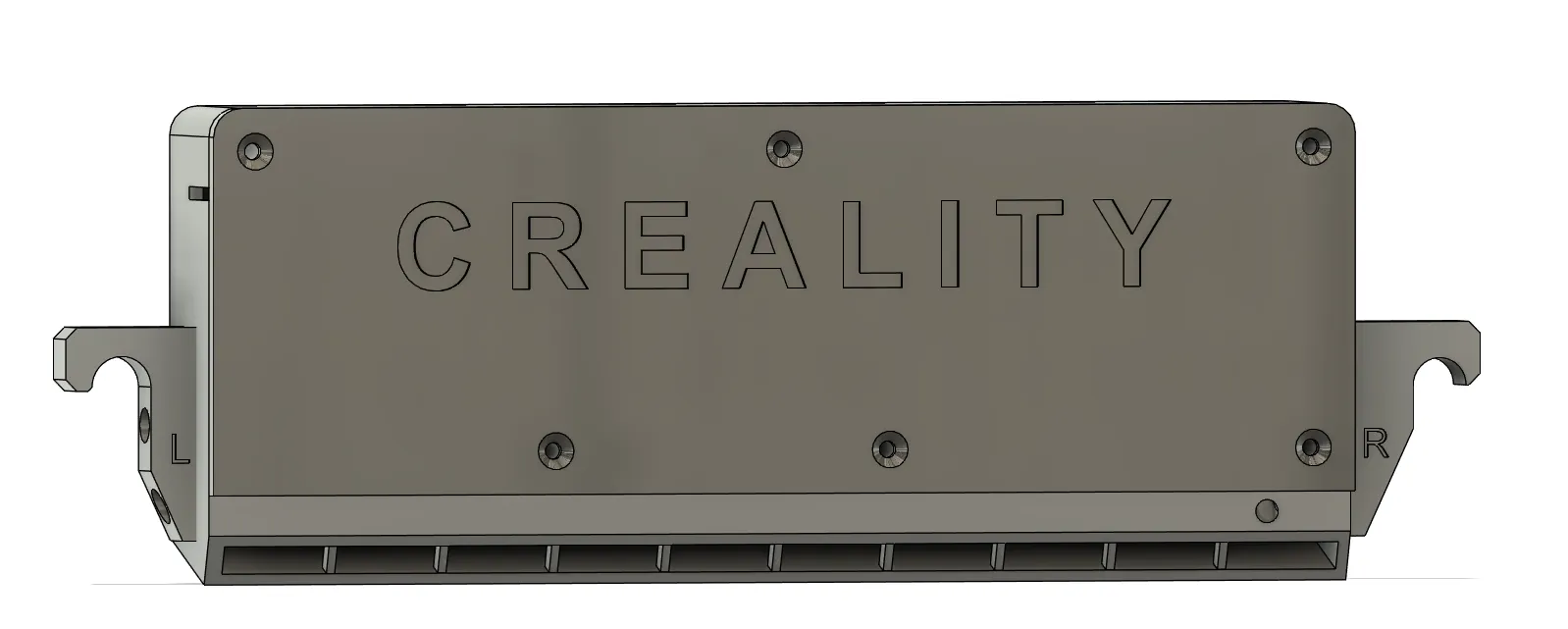

Cập nhật 7/27: Đã thêm vỏ quạt v3.3, di chuyển góc xuống từ 20 độ (v3.2) xuống 5 độ để hướng luồng không khí trực tiếp hơn vào vòi phun và ít hơn vào giường. *Thí nghiệm*

Cập nhật 6/18: Đã thêm tệp mô hình v3.2. Phiên bản này giới thiệu một góc 20 độ cho ống dẫn khí và nâng quạt lên một chút. Vui lòng chia sẻ phản hồi của bạn!

Cập nhật 6/21: Đã nâng quạt thêm 2mm để nhắm trực tiếp vào khu vực vòi phun. Việc thử nghiệm dường như chỉ ra rằng lần này là một mục tiêu chính xác; hoạt động rất tốt!

Mô tả:

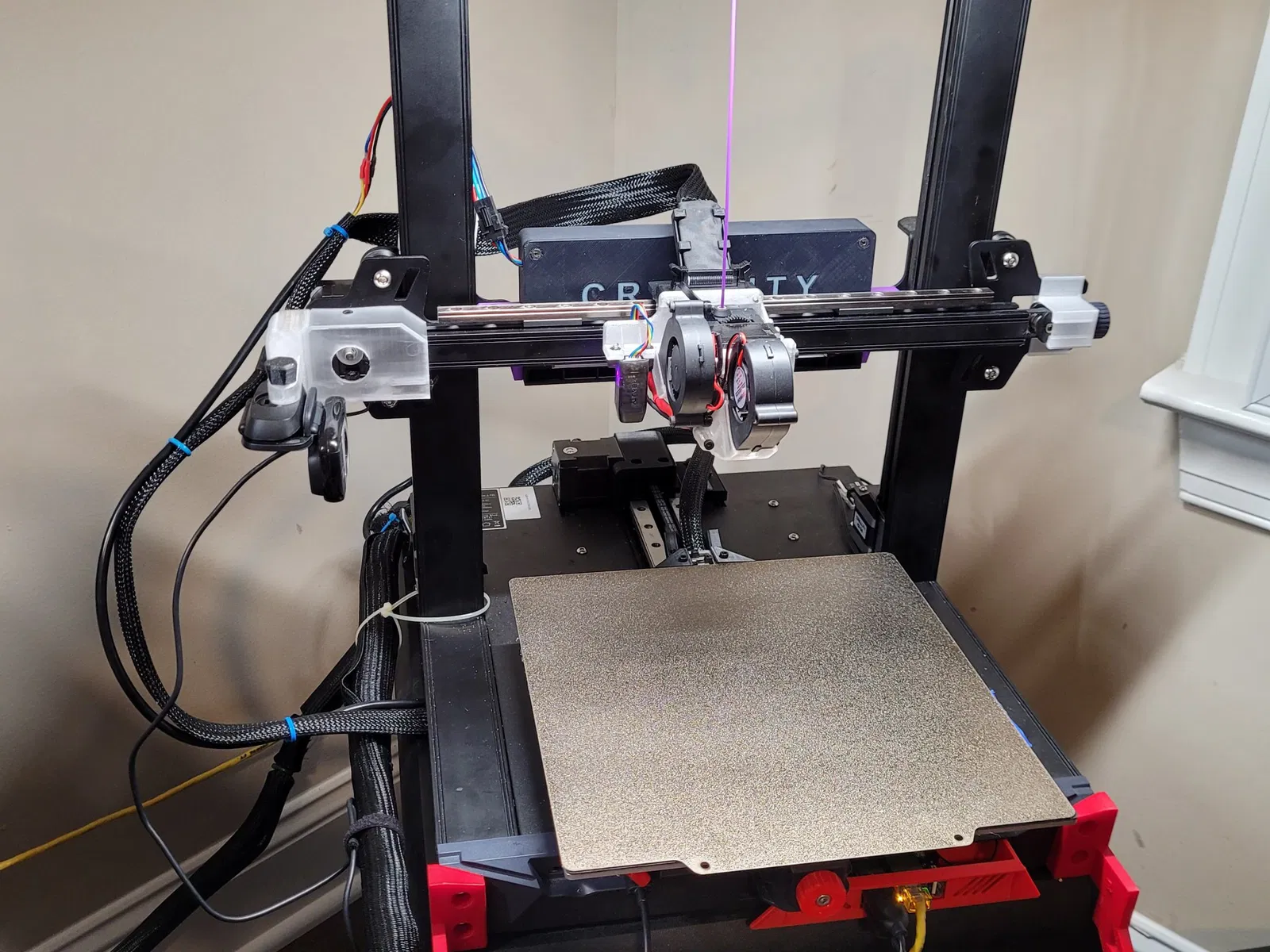

Đây là một phiên bản remix của phiên bản v2 của tôi, lắp đặt vỏ quạt theo chiều dọc trên các bánh xe z. Nó đơn giản chỉ nằm giữa các giá đỡ z và không yêu cầu bất kỳ ốc vít nào để lắp đặt. Lợi ích thứ hai là quạt thổi trực tiếp hơn vào vòi phun (và không hướng nhiều vào giường như ở các phiên bản v1 và v2).

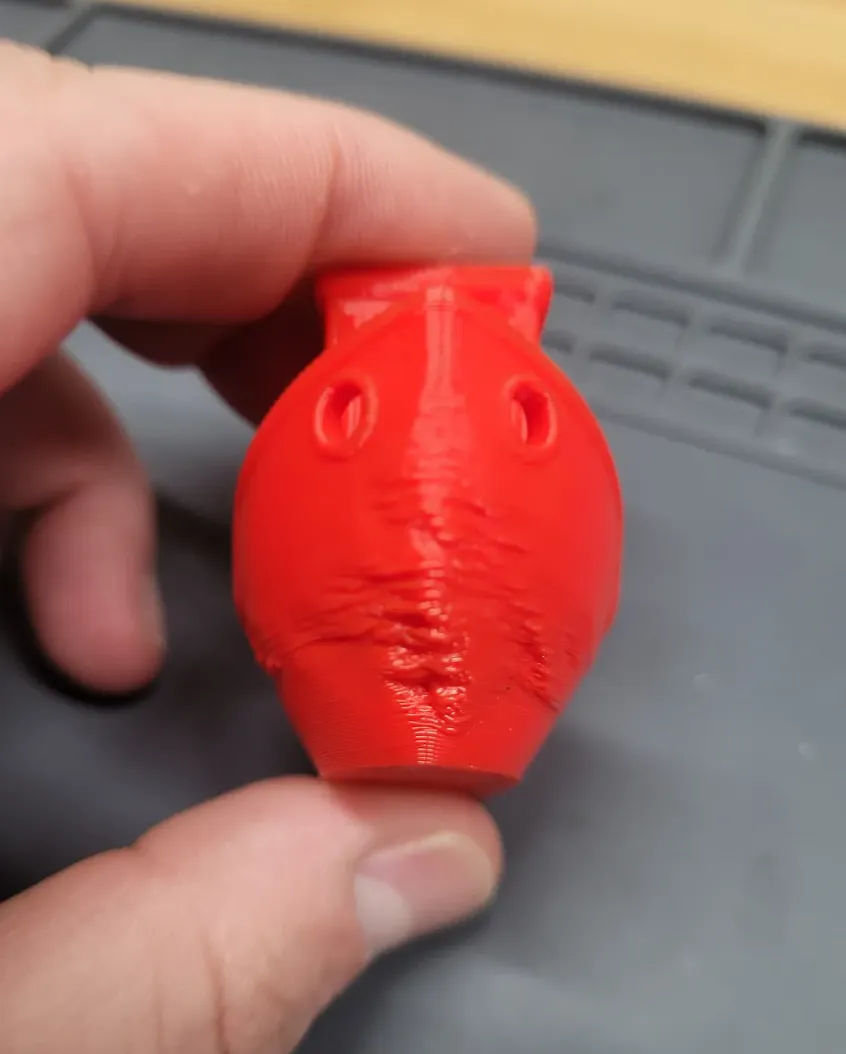

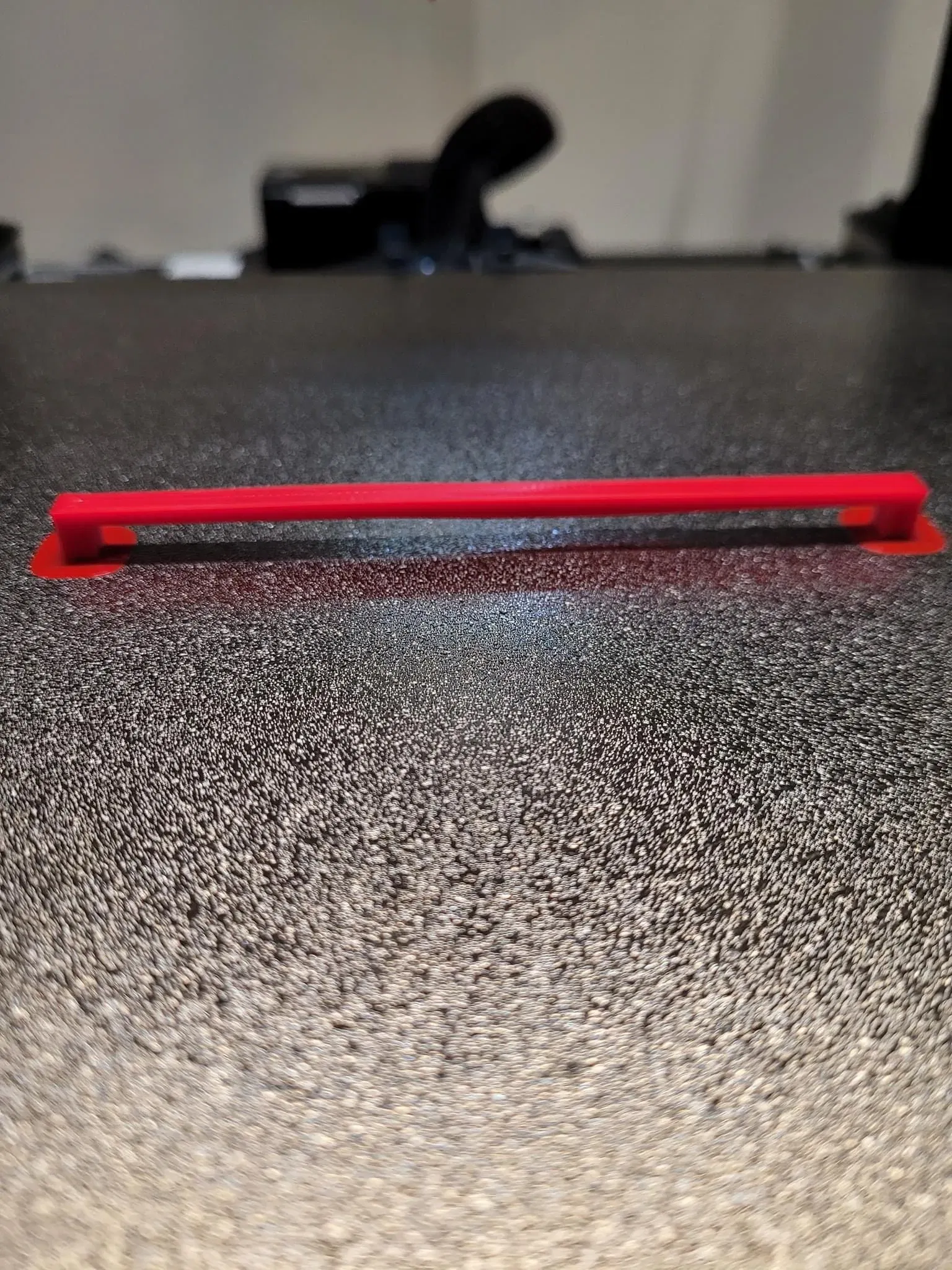

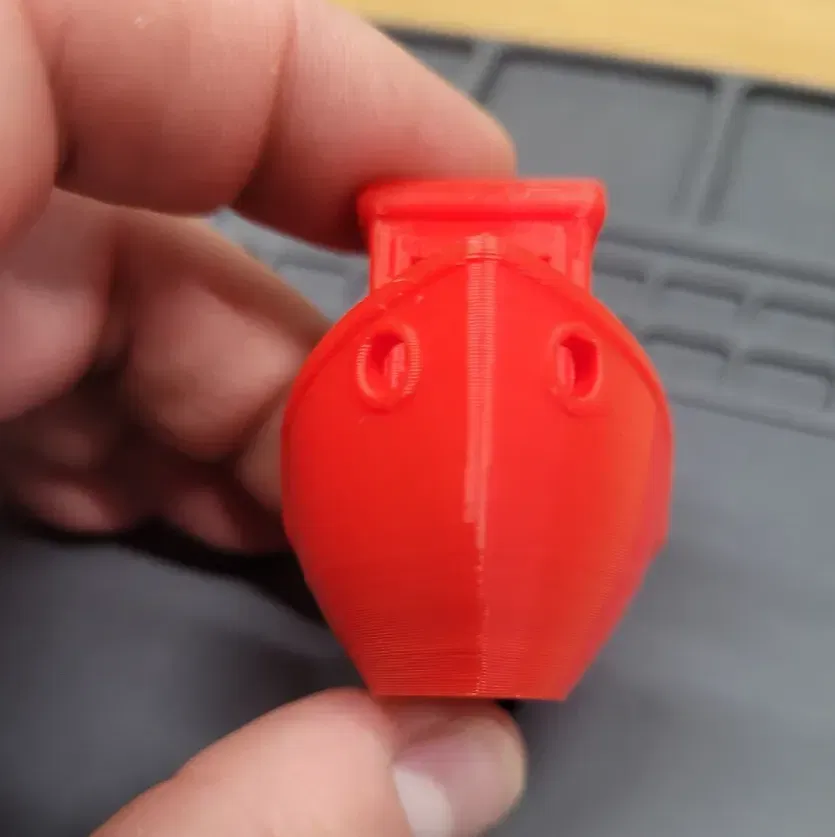

Lợi ích: Hỗ trợ in PLA nhanh hơn bằng cách giúp duy trì chất lượng, cung cấp các phần nhô ra và cầu nối tốt hơn, và nó rẻ hơn so với quạt phụ Creality! HOẠT ĐỘNG TỐT NHẤT TRÊN CÁC BẢN IN NHỎ, CẦU NỐI, và PHẦN NHÔ RA. CÁC BẢN IN LỚN HƠN CÓ THỂ BỊ BIẾN DẠNG nếu quạt được sử dụng quá nhiều.

Đây là một công việc đang trong quá trình phát triển (beta) nên hãy thoải mái remix hoặc đề xuất điều chỉnh!

Các tệp STEP được cung cấp để có độ phân giải cao hơn và hoạt động trên hầu hết các slicer hiện đại.

Hướng dẫn:

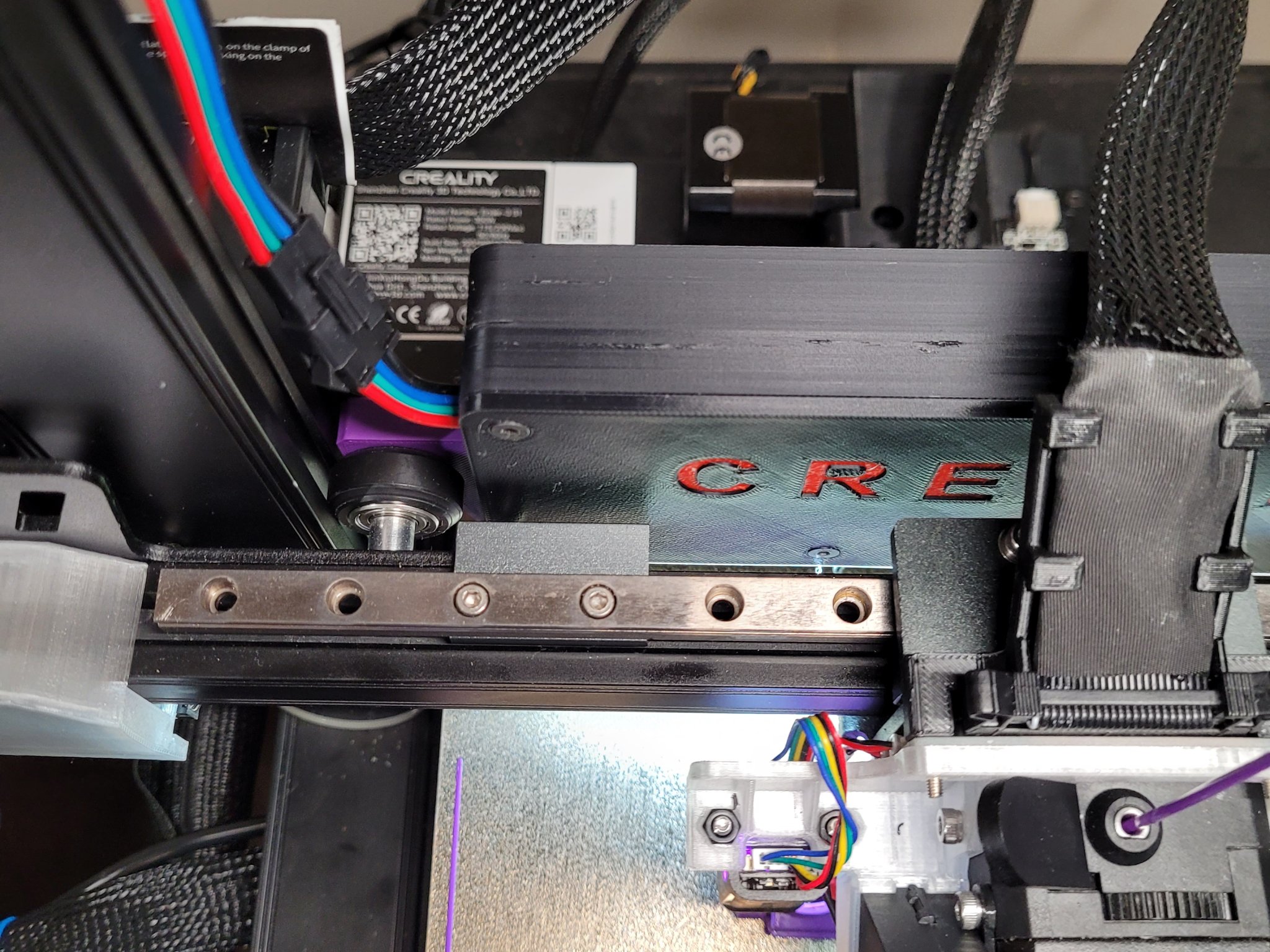

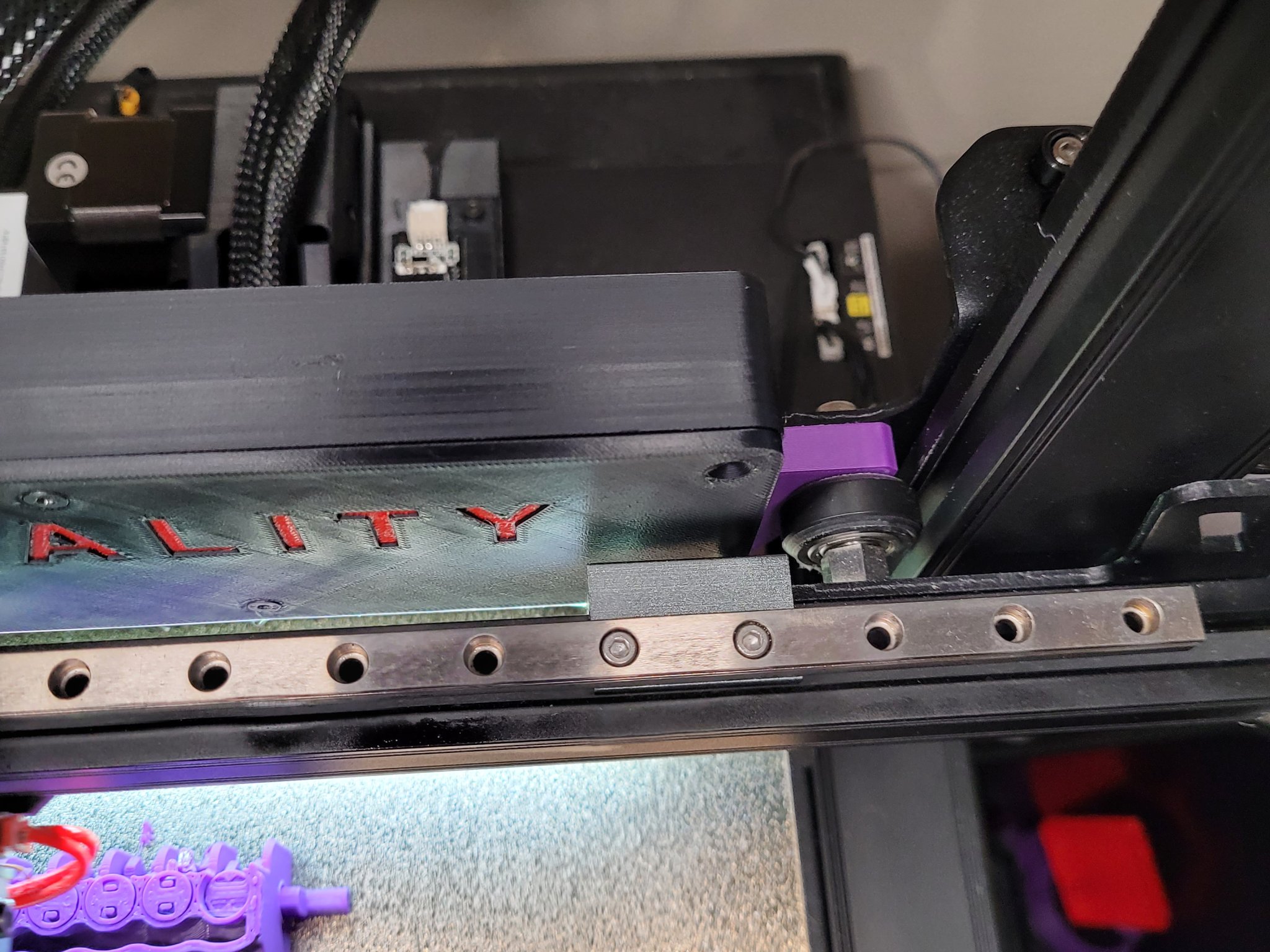

Các móc lắp vừa giữa các bánh xe trục z của bạn và khung kim loại phía sau. Sự vừa vặn rất chặt chẽ để không có rung động. Hãy kiên nhẫn, nó sẽ vừa.

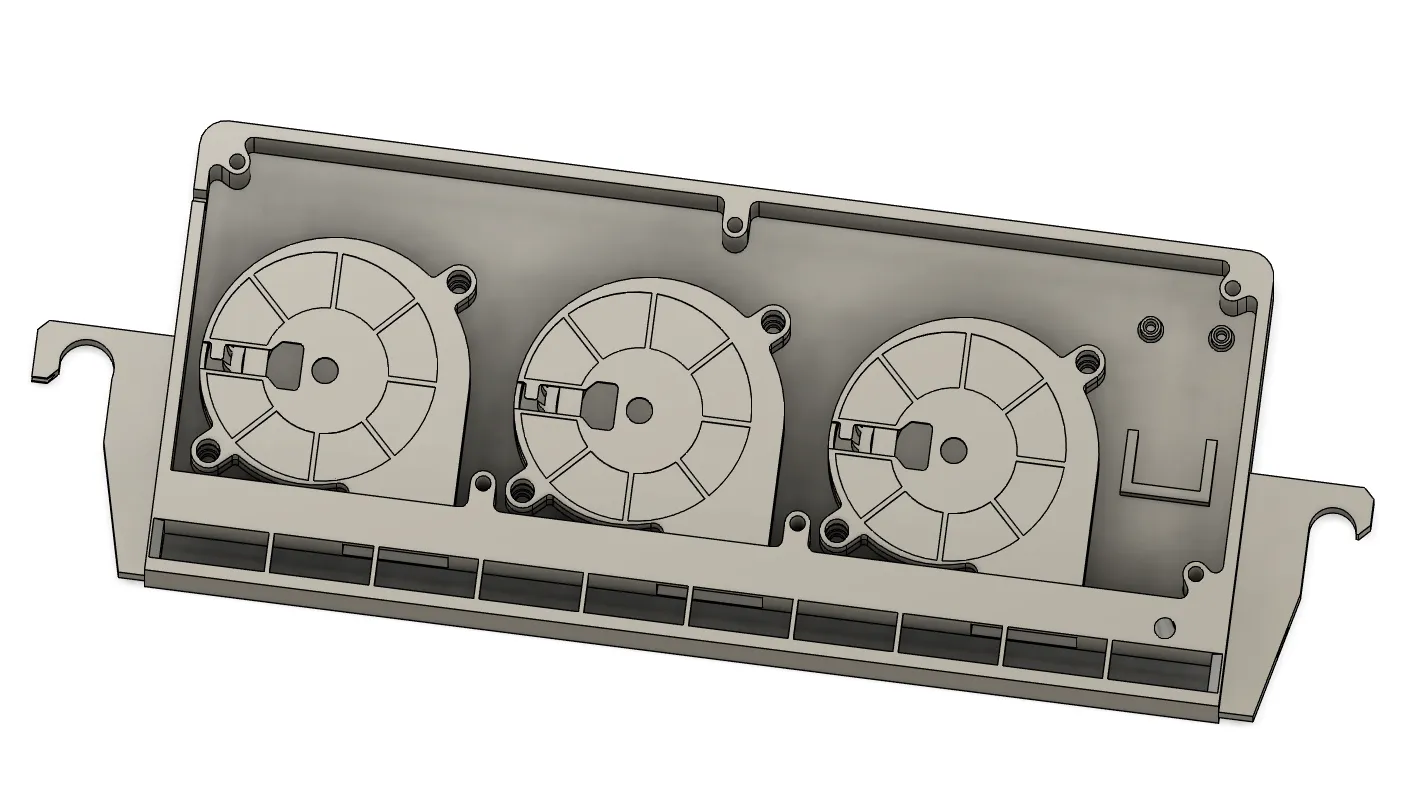

Quạt 5015 được gắn bên trong bằng các vít m3x18 và đấu song song (đỏ+đỏ+đỏ, đen+đen+đen). Đấu một đầu vào nguồn 24v bên trong máy in, và đầu còn lại vào các quạt. Cá nhân tôi đã sử dụng một dây pigtail 4 chân dài khoảng 6" với đầu nối nhanh để cung cấp nguồn cho cả quạt và dải LED cobb (mỗi cái trên một mosfet riêng biệt). Bằng cách này với đầu nối nhanh, tôi có thể dễ dàng tháo rời nếu cần làm việc trên máy in. https://www.amazon.com/dp/B086KXFGVP?psc=1&ref=ppx_yo2ov_dt_b_product_details

Ngoài ra, tôi đã sử dụng hai bảng mosfet 24v từ Amazon (kích hoạt/tín hiệu 5v) để điều khiển tốc độ quạt và độ sáng LED từ các chân GPIO trên Orange Pi 3 của tôi, chạy Klipper. Nhưng bạn có thể đấu một công tắc đơn giản bật/tắt cho quạt nếu bạn thích. https://www.amazon.com/dp/B0893MKNB2?psc=1&ref=ppx_yo2ov_dt_b_product_details

Cuối cùng, tôi đã sử dụng dây này để chạy từ dây pigtail 4 chân đến nguồn & Orange Pi. https://www.amazon.com/dp/B0B944K2G5?psc=1&ref=ppx_yo2ov_dt_b_product_details

Như thường lệ, hãy cho tôi biết nếu bạn có phản hồi hoặc câu hỏi.
