Dụng cụ R.E.P Ratchet Nguyên Bản - Tua vít lục giác dạng bánh cóc 1/4" và Đồ chơi Fidget!!!

Chào bạn.

Đây là dụng cụ R.E.P Ratchet.

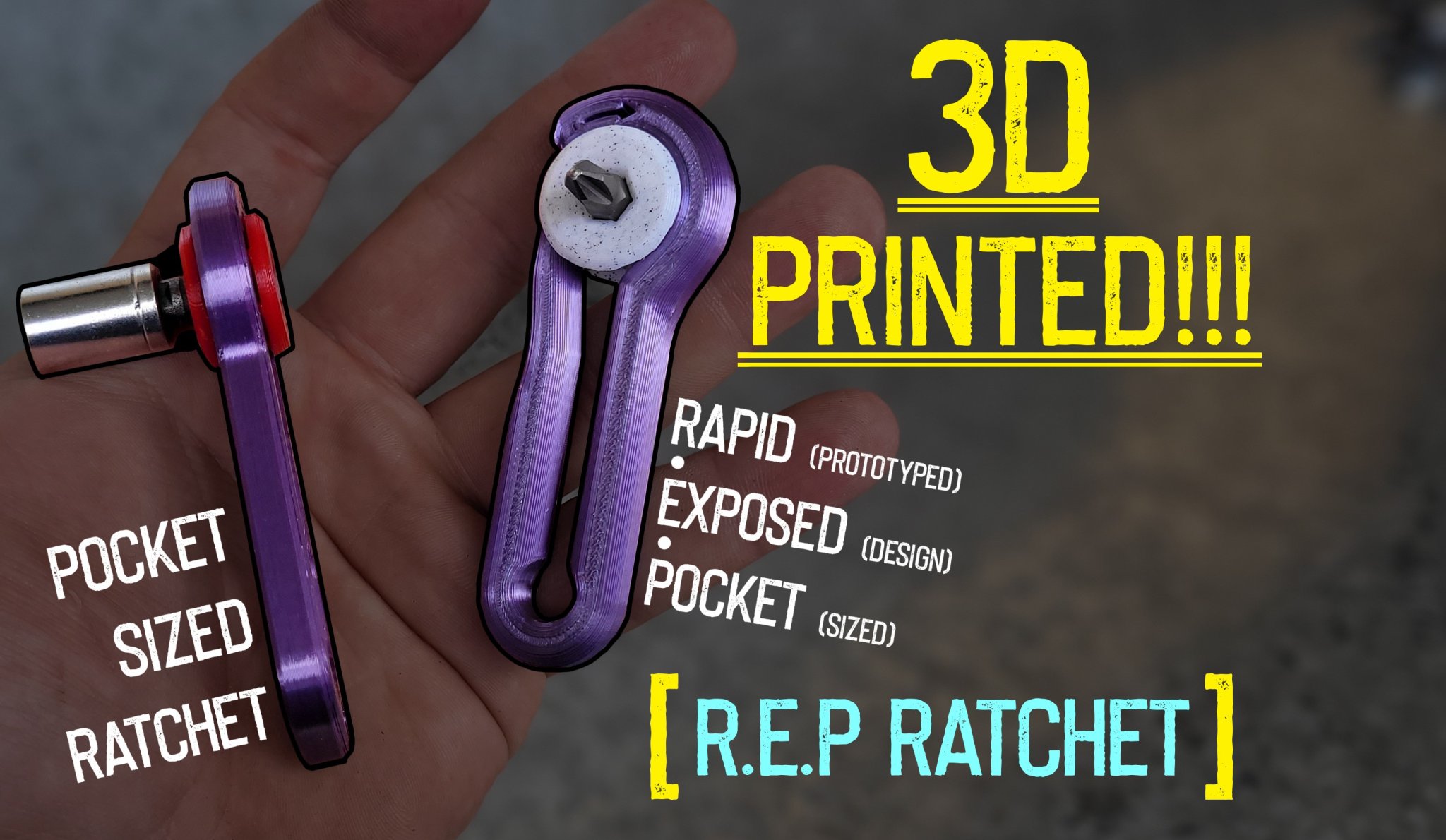

Nó là viết tắt của Rapid Prototyped, Exposed Design & Pocket Sized Hex Driver Bit Ratchet Tool (Công cụ đầu vặn lục giác dạng bánh cóc, thiết kế lộ thiên, nguyên mẫu nhanh và kích thước bỏ túi).

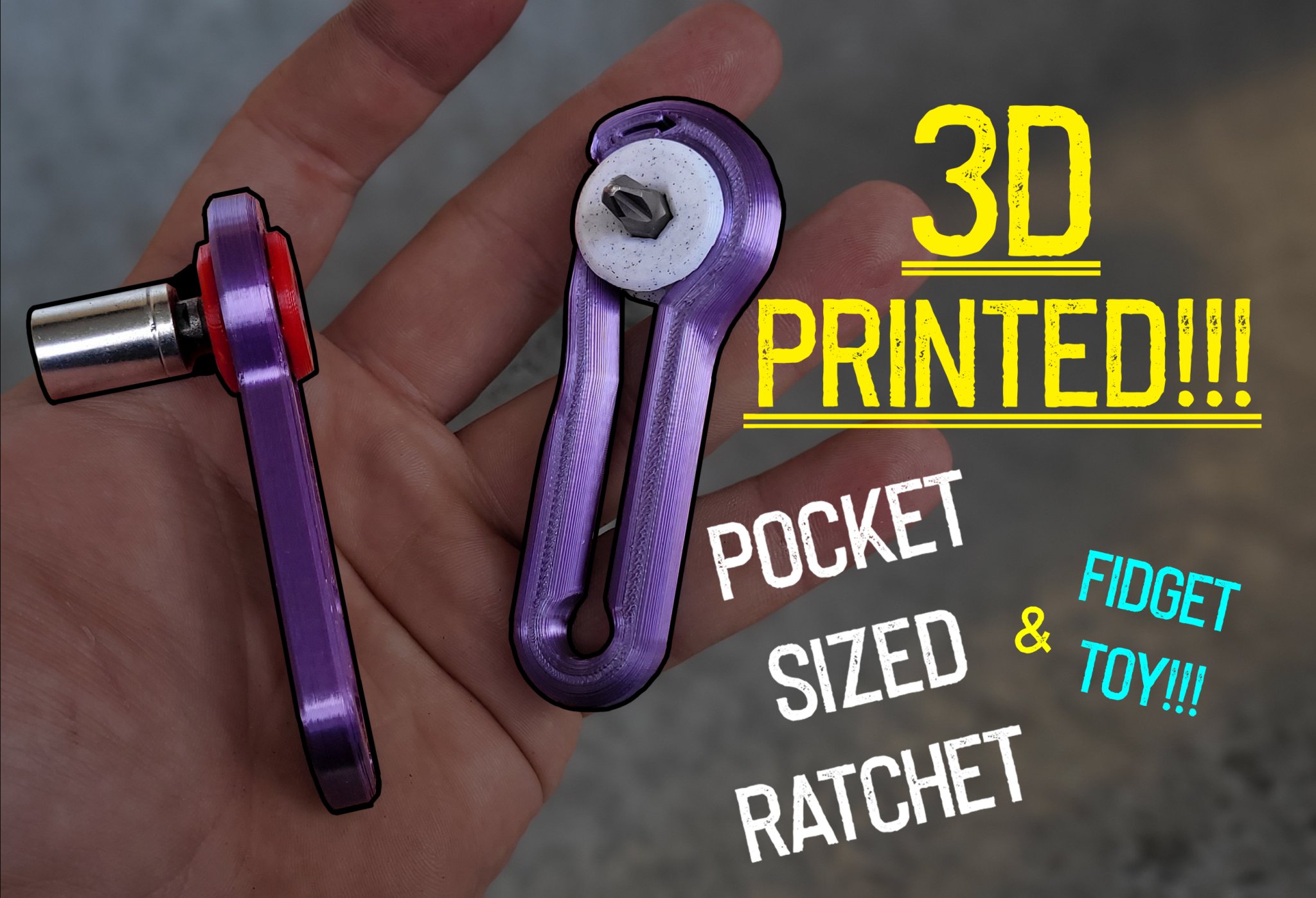

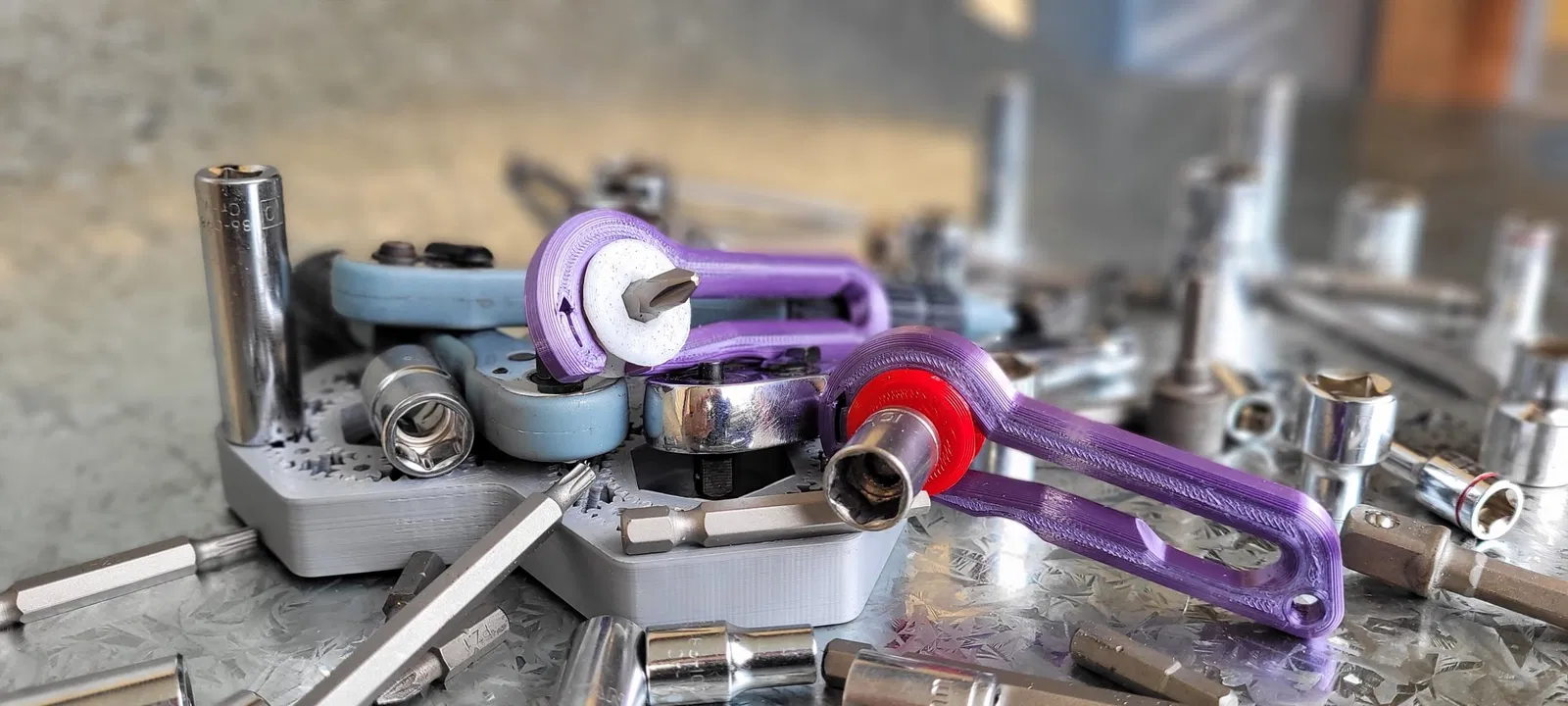

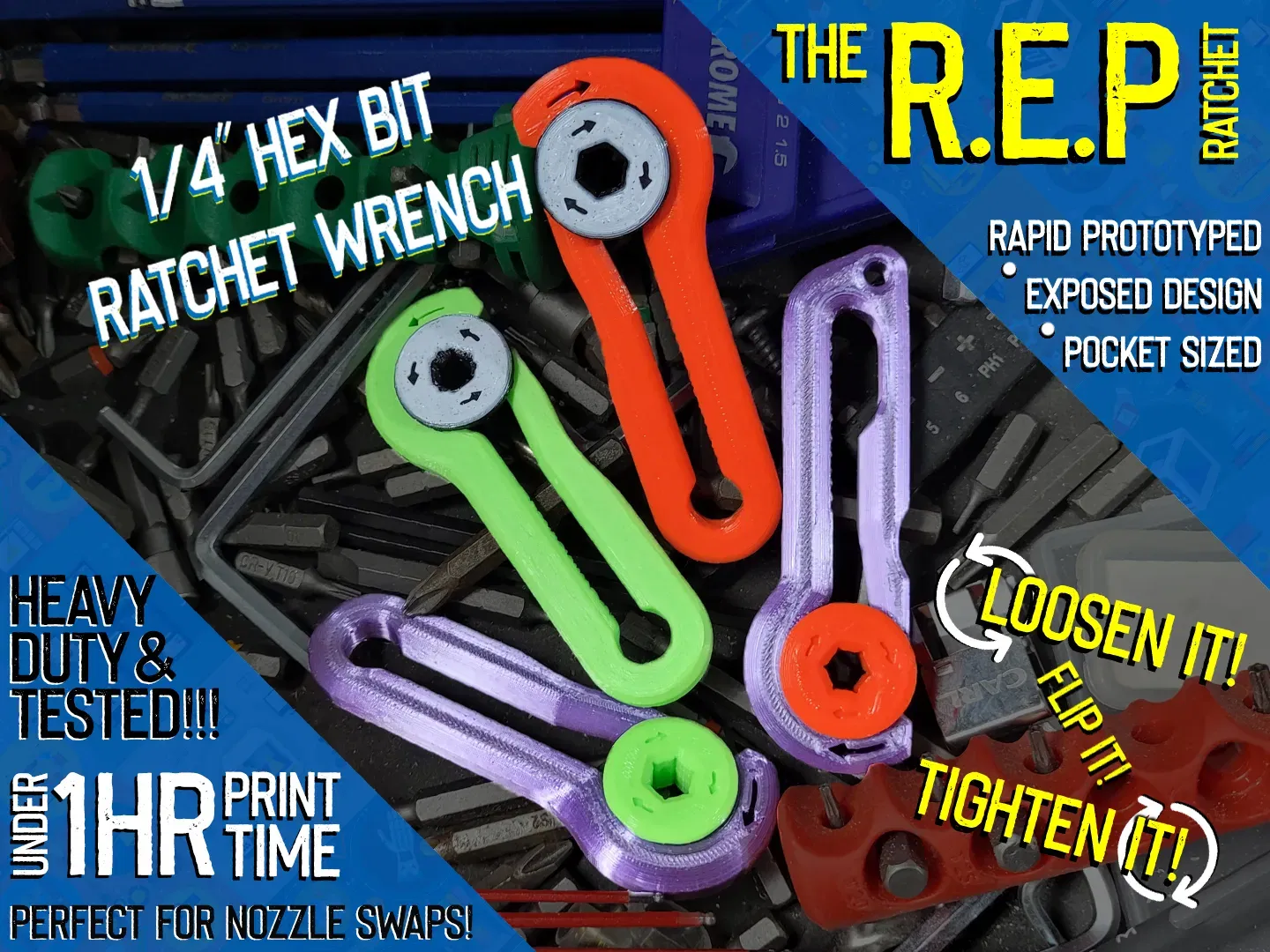

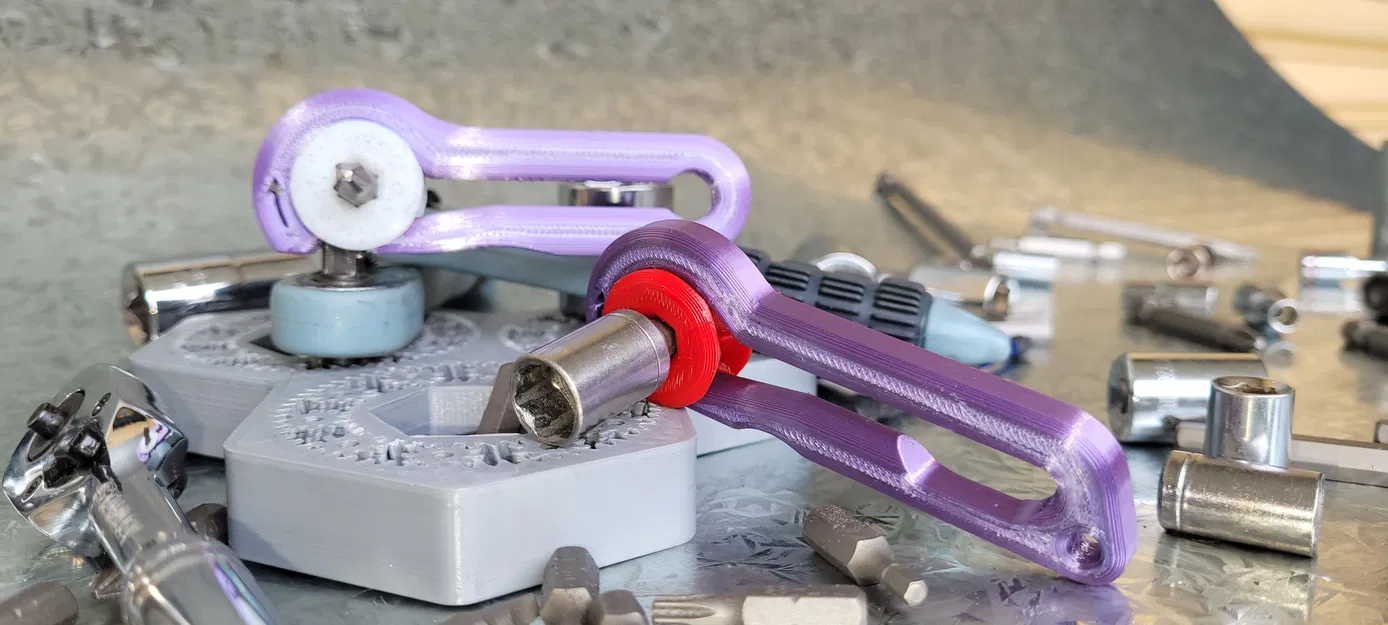

Đây là một đầu vặn lục giác ¼" dạng bánh cóc nhanh chóng và tiện dụng, có thể in được!!!

Nó SIÊU BỀN và đã được thử nghiệm, với Thiết kế Chống Tự Hủy.

Không cần keo! Không cần ốc vít!

‘Tập tin in chính’ cho Dụng cụ R.E.P Ratchet được thiết lập để in trong vòng chưa đầy một giờ và đã được sử dụng để in tất cả các mẫu thử nghiệm trước khi cung cấp thiết kế cuối cùng.

Dự án này có một mục đích, đó là có một dụng cụ vặn lục giác kích thước bỏ túi, có thể nằm trên móc chìa khóa của bạn, nhưng đủ mạnh để siết hoặc nới lỏng các mối nối dễ dàng hơn so với việc sử dụng tua vít, đồng thời in trong vòng chưa đầy một giờ, sử dụng cài đặt in thông thường.

Tính năng Dự án:

1. Thiết kế chất lượng cao đã được in, thử nghiệm và chứng minh nhiều lần.

2. In trong vòng chưa đầy một giờ với cài đặt in thông thường.

3. Tập tin in chính được định hướng tối ưu cho kết quả nhanh nhất và tốt nhất.

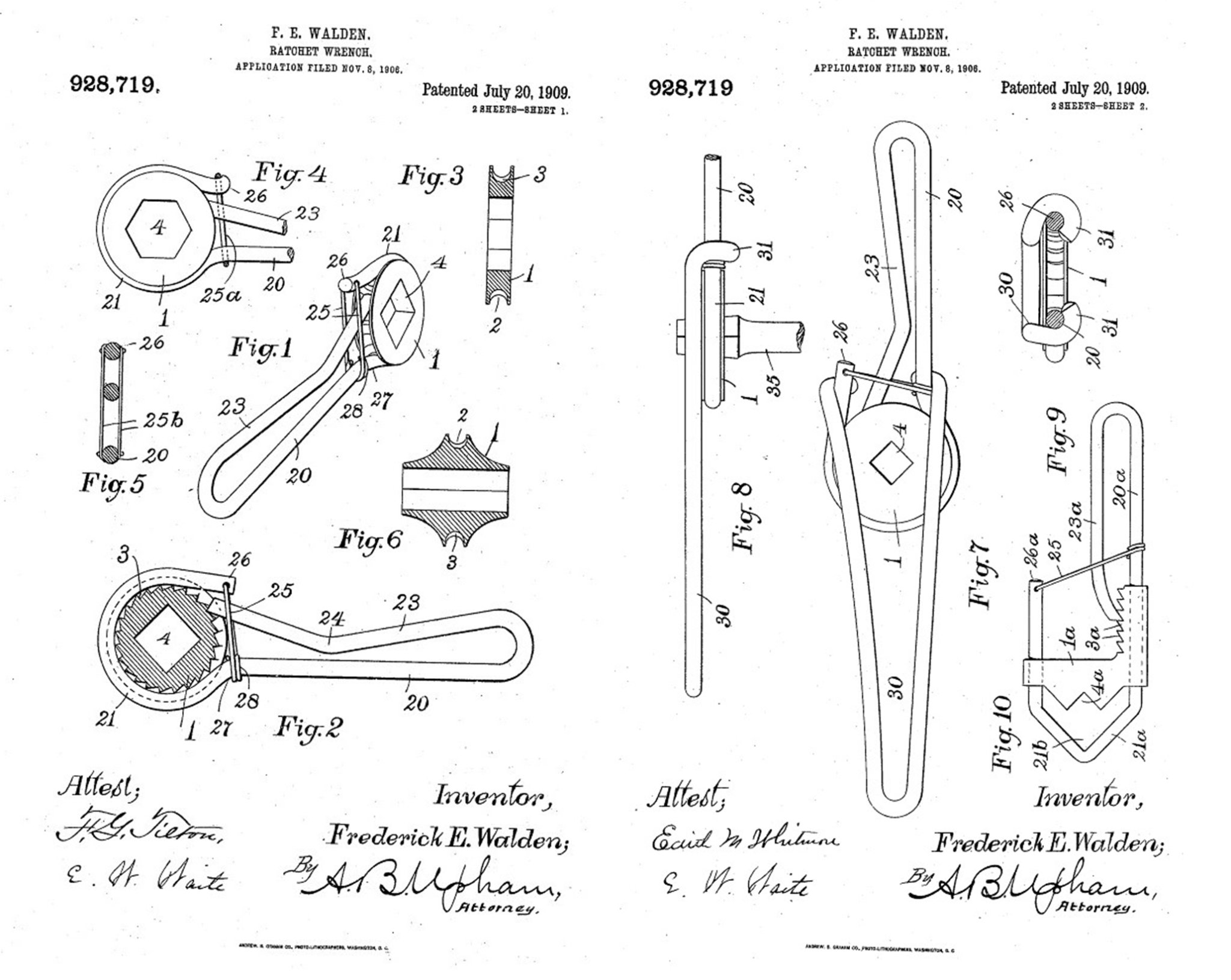

4. Thiết kế ban đầu lấy cảm hứng từ Bằng sáng chế Công cụ năm 1909 có thiết kế bánh cóc độc đáo nhưng đơn giản, mà tôi đã thiết kế lại, thử nghiệm và đổi mới để sử dụng với vật liệu và phương pháp sản xuất mà chúng ta yêu thích: In 3D / Sản xuất bồi đắp. Các cân nhắc đặc biệt đã được thực hiện do bản in 3D có đường lớp và độ bền theo các hướng khác nhau so với các quy trình sản xuất khác. Những gì hoạt động với kim loại bằng các phương pháp sản xuất truyền thống thường không hoạt động với in 3D.

5. Mẫu phổ biến và được đánh giá cao. Vì tôi đã chia sẻ nó với nhiều đồng nghiệp, những người chế tạo và người đam mê để sử dụng, đánh giá và đưa ra phản hồi.

6. Giống như các mẫu khác của tôi, tôi thiết kế, thử nghiệm và sử dụng những gì tôi tạo ra trước khi chia sẻ để bạn, người dùng cuối, khách hàng, không gặp phải bất kỳ vấn đề bất ngờ nào, và tôi luôn tiếp nhận phản hồi để cải thiện thiết kế của mình.

7. Lắp ráp không thể dễ dàng hơn, chỉ cần đơn giản ấn cánh tay bánh cóc chính xuống và ấn trục quay vào, sau đó thả ra. Bạn đã sẵn sàng sử dụng. Thiết kế của trục quay cũng đã được cập nhật với các mũi tên để định hướng các bộ phận dễ dàng trong quá trình lắp ráp. Bao gồm tất cả các hình minh họa mà tôi đã phát triển để giúp xác định các bộ phận của dự án và để dễ dàng lắp ráp và sử dụng.

Thiết kế:

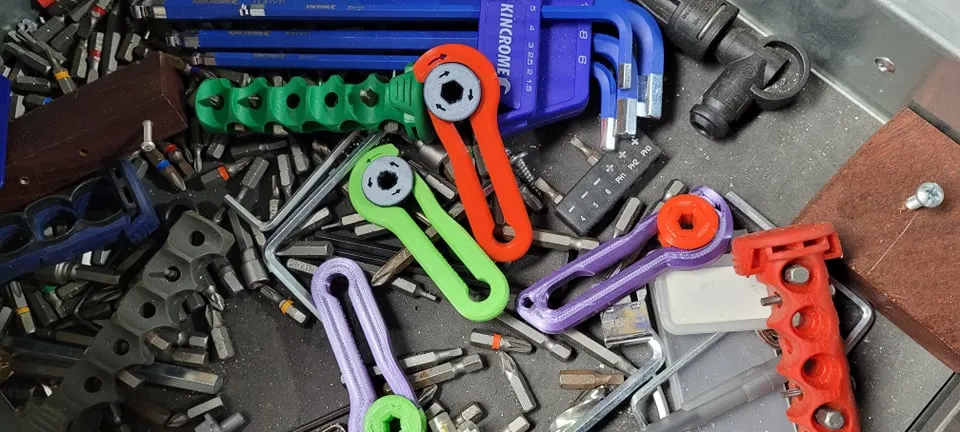

• R.E.P Ratchet sử dụng các đầu vặn lục giác và bộ chuyển đổi tiêu chuẩn để thực hiện công việc mà nó được thiết kế; siết hoặc nới lỏng các mối nối như đai ốc, bu lông, vít, với các đầu vặn lục giác như tua vít, đầu khẩu, đầu lục giác/Allen và hơn thế nữa.

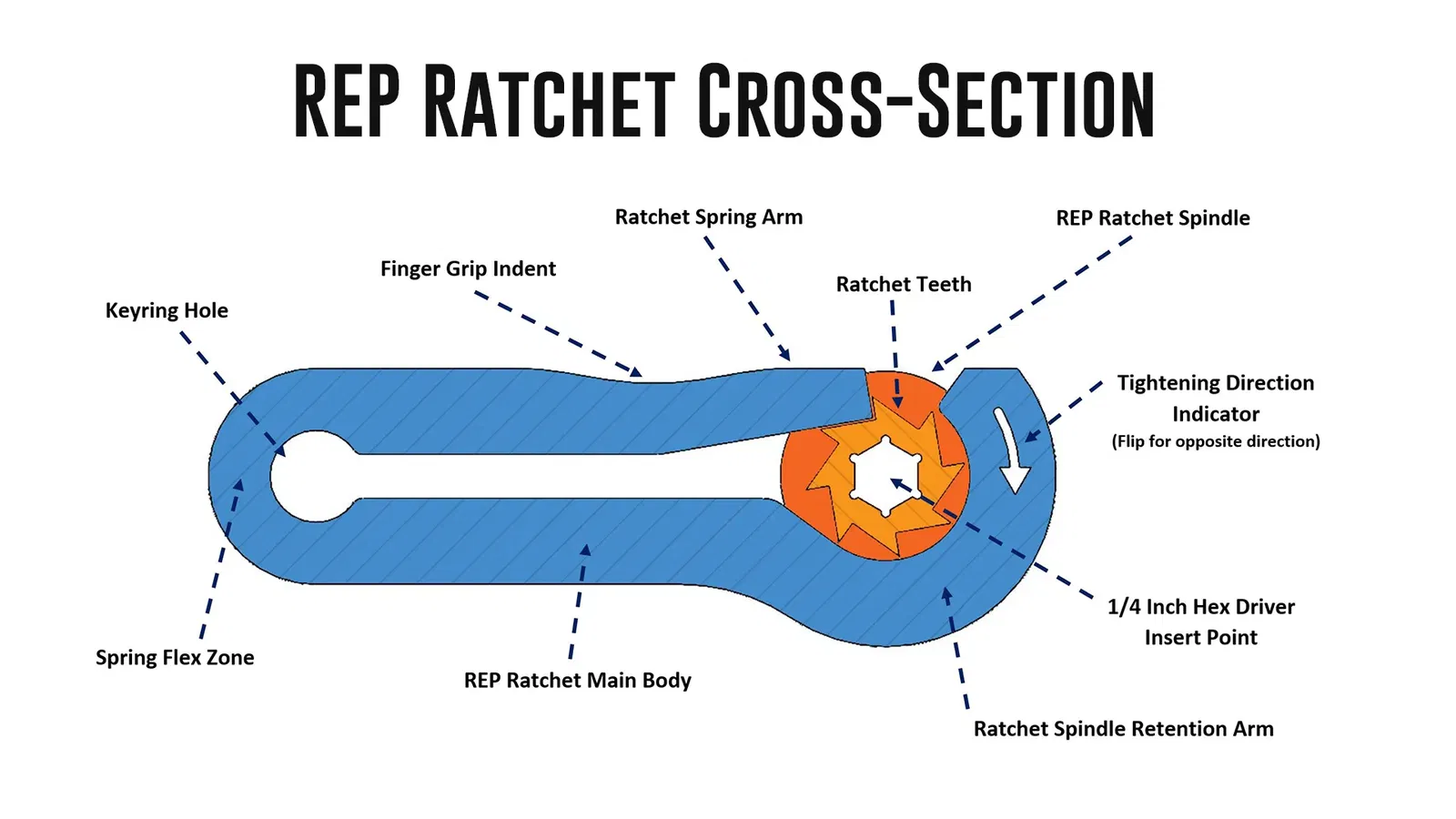

• Bộ phận trục quay được thiết kế để khớp với Thân chính theo hướng của các mũi tên chỉ báo, xoay đầu vặn được lắp vào theo hướng của các mũi tên. Xoay Thân chính của dụng cụ theo hướng ngược lại của các mũi tên, và trục quay sẽ đứng yên, trong khi Thân chính quay quanh Trục quay một cách tự do.

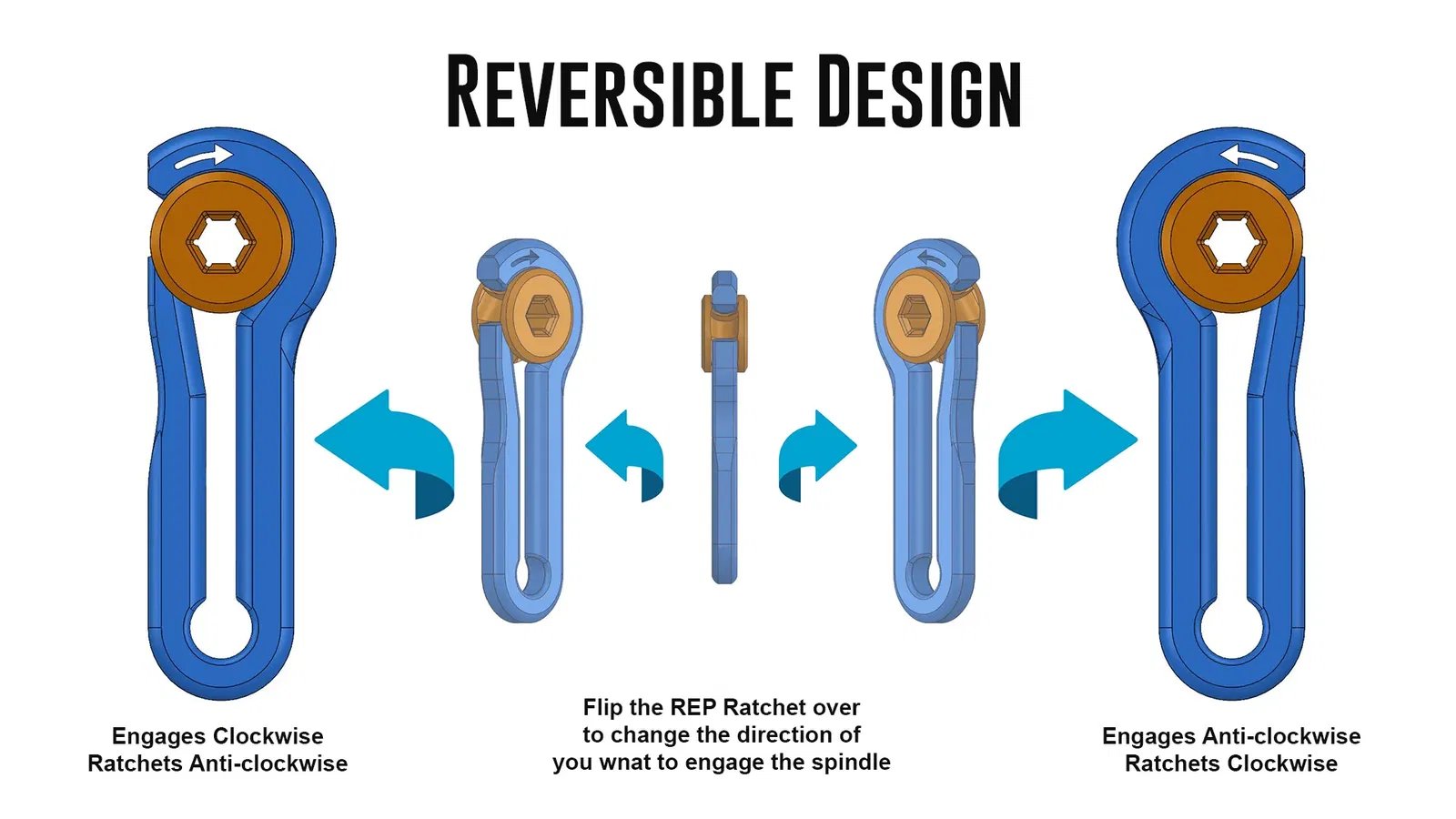

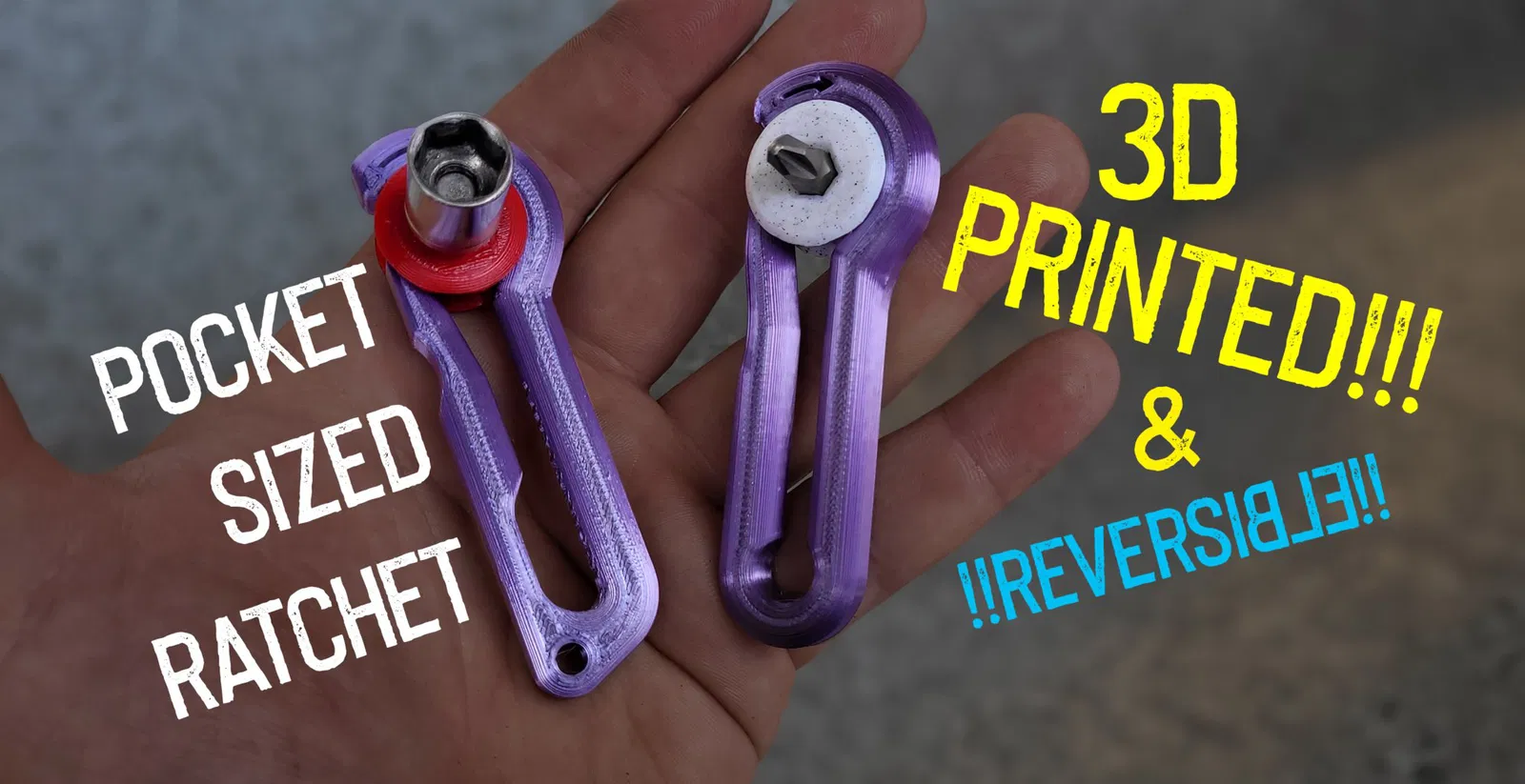

• Thiết kế đảo chiều. Muốn kích hoạt cơ chế bánh cóc theo hướng ngược lại mà bạn đang sử dụng, hãy lật hướng của R.E.P Ratchet 180 độ dọc theo trục dài nhất của nó, và bạn có thể sử dụng dụng cụ theo hướng ngược lại.

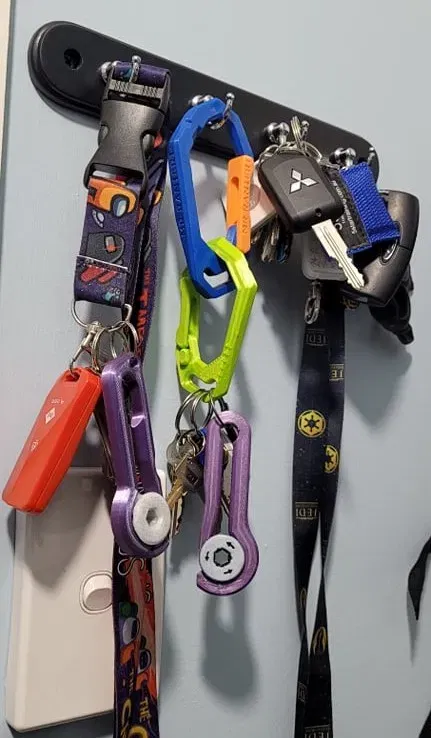

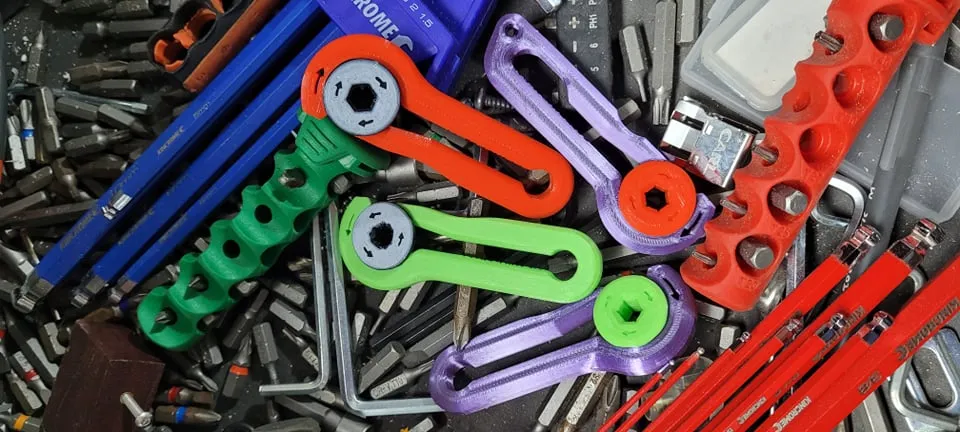

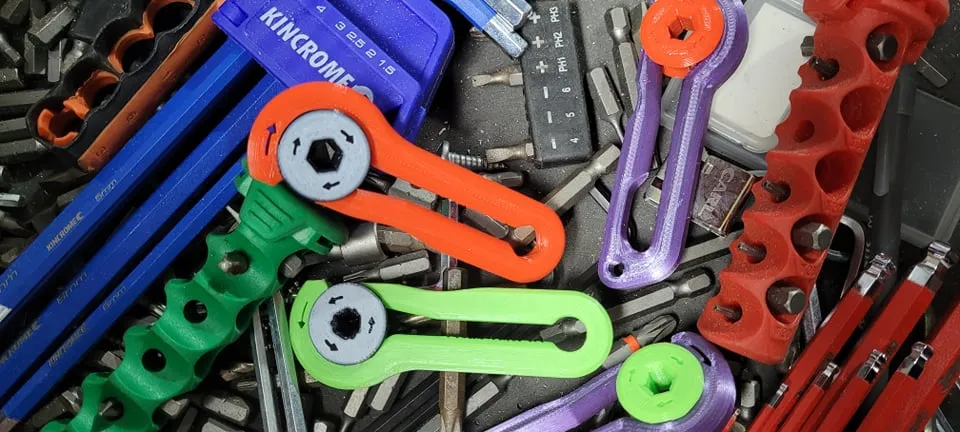

• R.E.P Ratchet có thể được gắn vào bộ móc chìa khóa hoặc treo trên móc với thiết kế khung mở của nó. Nó có hai thiết kế; Chính và Phụ, với mẫu Phụ có lỗ gắn móc chìa khóa được bao quanh bởi khung để cố định chắc chắn hơn vào bộ chìa khóa hoặc dây đeo. Cả hai thiết kế đều đã được thử nghiệm kỹ lưỡng.

• Ba mức dung sai trục quay có sẵn. Với số lượng loại vật liệu filament khác nhau và các thương hiệu có thể được sử dụng với mẫu này, và với tất cả các biến thể trong các đầu vặn, cùng với số lượng máy in khác nhau có thể chế tạo nó, sẽ có các mức dung sai khác nhau. Đây là lý do tại sao có 3 mẫu trục quay giống hệt nhau, nhưng có dung sai khác nhau, cùng với các chỉ báo hữu ích trên các mẫu để nhận dạng dung sai.

Trục quay Dung sai gốc = Viền lục giác thông thường xung quanh đầu vào bit HEX.

Trục quay Dung sai chặt hơn \= Viền lục giác với 3 khía riêng biệt trên viền xung quanh đầu vào bit HEX.

Trục quay Dung sai Cực chặt = Viền lục giác với 6 khía riêng biệt trên viền xung quanh đầu vào bit HEX (trông giống như một ngôi sao).

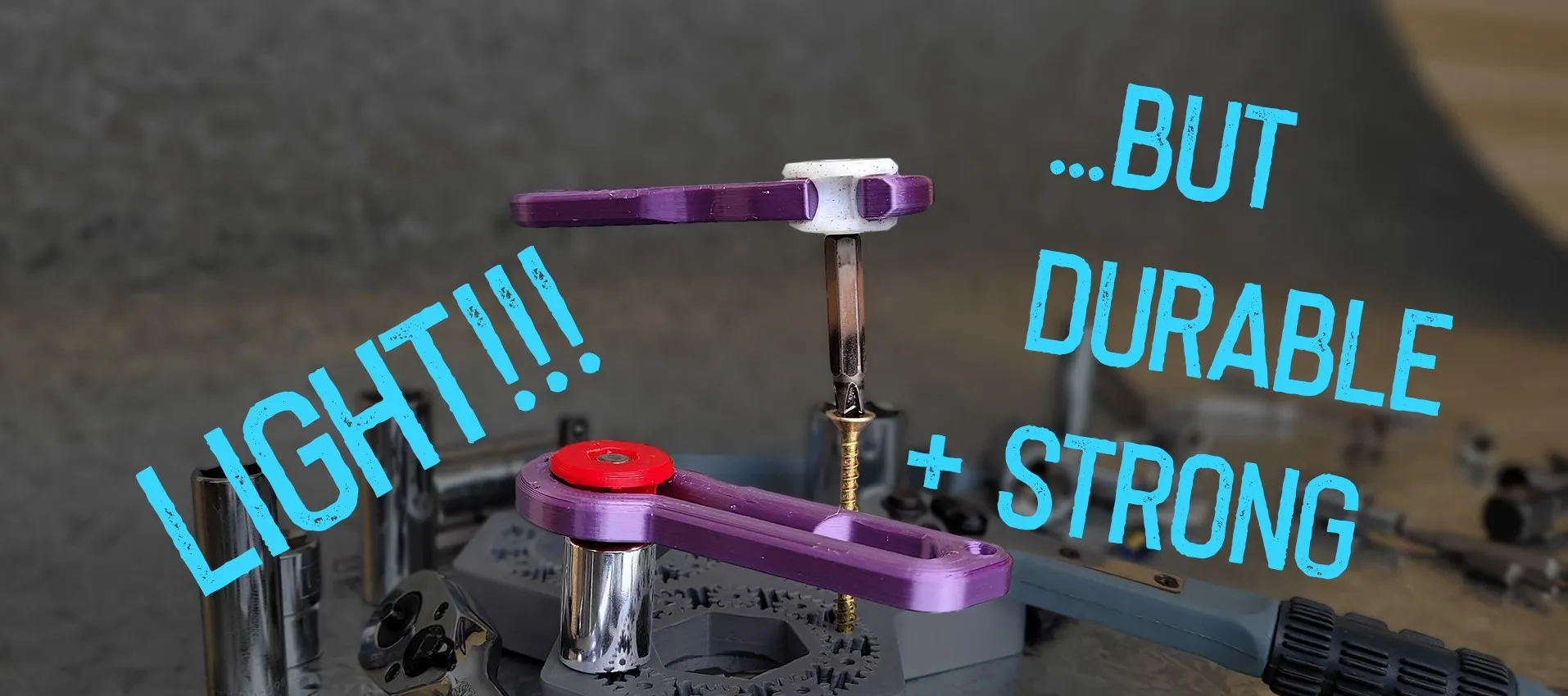

• Thiết kế Siêu bền và Chống Tự Hủy (A.S.D). Thông qua thử nghiệm nghiêm ngặt, thiết kế đã được chứng minh là chống tự hủy, vì nó sẽ tách thân chính ra khỏi trục quay nếu mô-men xoắn trở nên quá lớn đối với cơ chế xử lý, theo cách có kiểm soát, và không phá hủy hoặc làm hỏng chính nó theo cách ngăn nó hoạt động trở lại. Cánh lò xo bánh cóc của dụng cụ sẽ di chuyển ra khỏi trục quay và cho phép trục quay trượt ra ngoài. Tối đa, cạnh ngoài của cánh lò xo bánh cóc sẽ bị hư hại nhẹ, nhưng phần này không quan trọng trong hoạt động của dụng cụ.

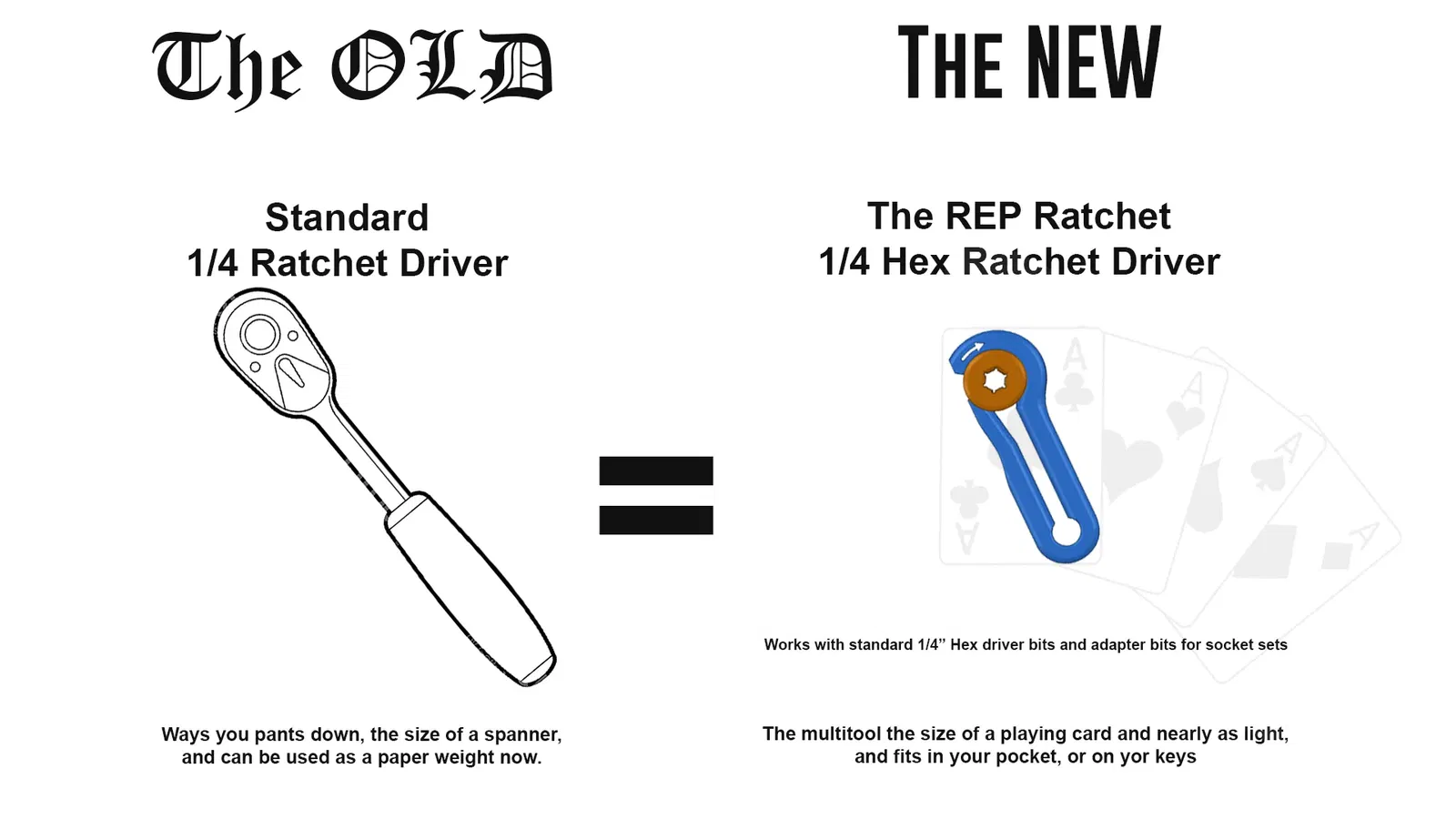

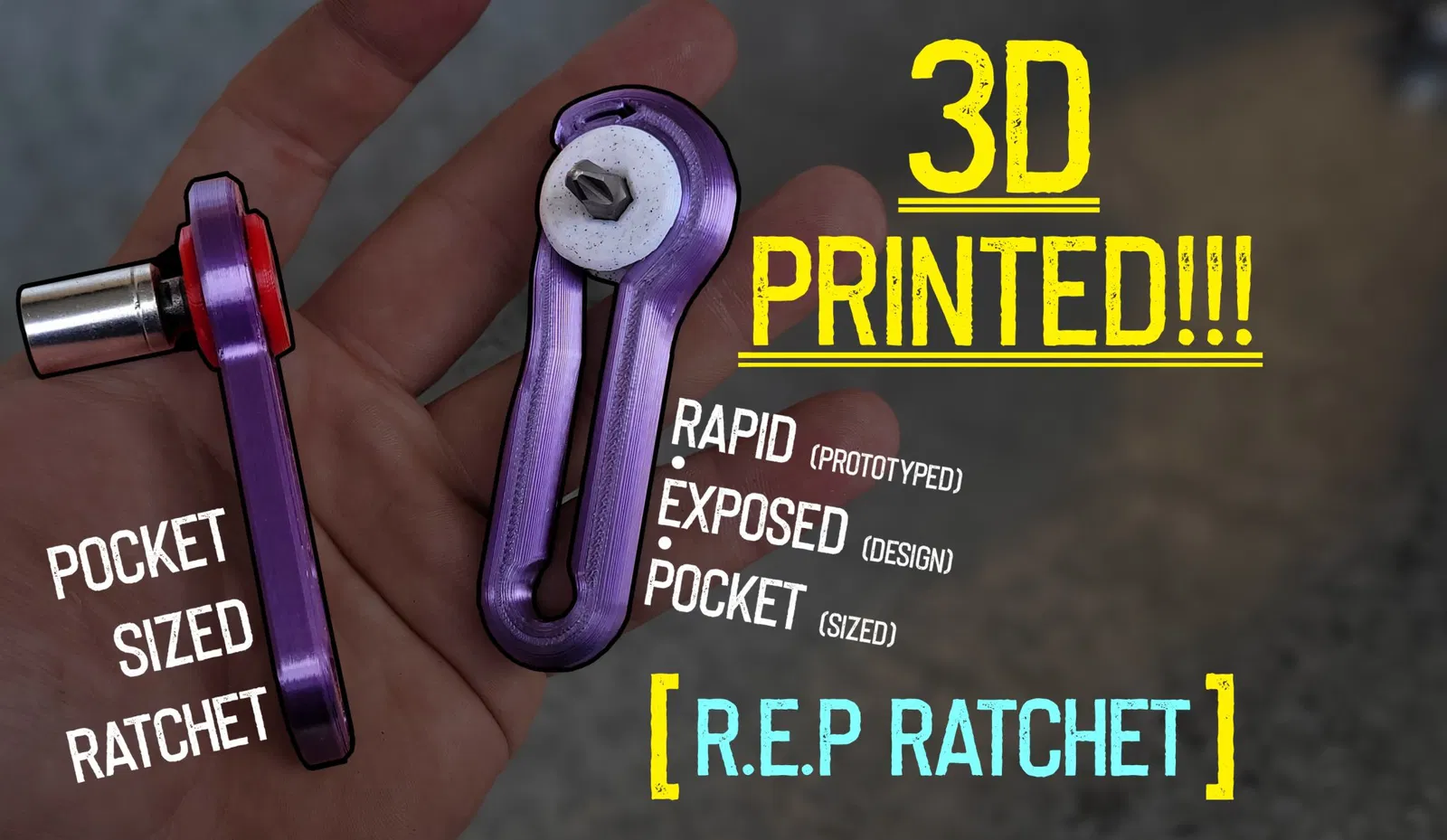

• Nó có kích thước bỏ túi và có thể nằm gọn trong diện tích của một bộ bài.

• Được thiết kế và thử nghiệm để in bằng PLA hoặc PETG, là một số vật liệu filament tiết kiệm chi phí nhất mà chúng ta sử dụng, đã được in bằng Nylon và các filament chuyên dụng khác, mà không có nhiều lợi thế bổ sung do sự đổi mới của thiết kế tối ưu hóa một trong những filament yếu nhất của in 3D, PLA.

• Tính năng bổ sung: Nó là một đồ chơi/con quay fidget và có thể được lắp ráp để quay tự do theo bất kỳ hướng nào hoặc để bánh cóc hoạt động theo một hướng cụ thể, tùy thuộc vào hướng của trục quay trong thân chính.

ĐẰNG SAU THIẾT KẾ:

Tôi là giáo viên dạy Kỹ thuật và Công nghệ (Kim loại, Gỗ) cấp hai/trung học ở Úc. Gần đây, tôi đã bắt đầu không gian chế tạo mới của trường chúng tôi và có một số máy in Prusa Mk3S+ tuyệt vời. Trong khi suy nghĩ về những dự án nào để sử dụng máy in cho học sinh, tôi nhớ rằng chúng tôi cần nhiều tua vít cho mỗi lớp học cho các dự án kim loại và gỗ của học sinh, nhưng việc mua nhiều tua vít như vậy rất tốn kém, và chúng không phải là công cụ dễ sử dụng nhất cho học sinh lớp 7 và 8, đặc biệt khó khăn cho những học sinh có hạn chế về thể chất. Vì vậy, tôi đã nghĩ... HÃY THIẾT KẾ VÀ IN 3D MỘT THỨ GÌ ĐÓ!!!

Trong khi nghiên cứu về các công cụ, tôi đã chú ý đến các đầu vặn dạng bánh cóc, vì vậy tôi đã in một số mẫu, và thất vọng về hiệu suất của chúng, vì chúng bị gãy sau một buổi học sử dụng. Vì vậy, tôi đã tìm kiếm các cơ chế bánh cóc và tình cờ thấy một bằng sáng chế cũ.

Thiết kế cho công cụ này được lấy cảm hứng từ một bằng sáng chế hàng thế kỷ cho một công cụ bánh cóc công nghiệp lớn. Tôi đã lấy các bộ phận cơ bản và thu nhỏ chúng để in 3D trong một giờ và đủ bền để chịu được việc sử dụng liên tục, đồng thời vừa vặn trong túi và chỉ được làm từ 2 bộ phận.

Điều này đã đạt được bằng cách sản xuất và thử nghiệm các mẫu thử nghiệm chính. Tôi đã thử nghiệm chúng bằng cách liên tục quay trục quay của thiết kế của tôi trong một bộ gá với máy khoan ở tốc độ 10 vòng mỗi giây trong 30 phút và tra tấn cơ chế bánh cóc trong khi đầu vặn được giữ cố định trong một mỏ cặp gắn vào băng ghế làm việc.

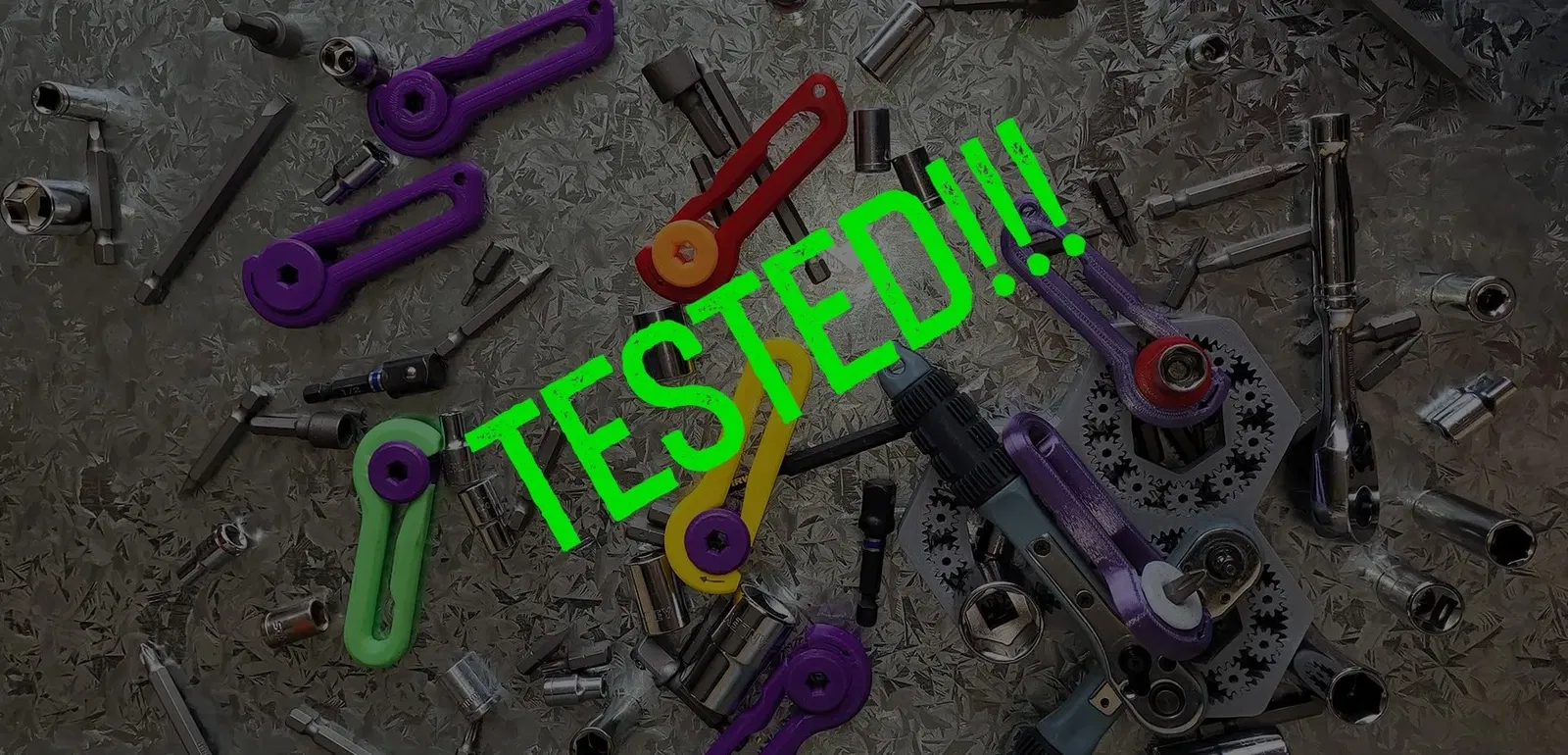

Nhiều mẫu thử nghiệm đã tồn tại, nhưng chỉ có hai mẫu hoạt động tốt hơn những mẫu còn lại và đáp ứng các yêu cầu thiết kế mà tôi đã đặt ra ban đầu.

Chi tiết bổ sung:

Cá nhân tôi, với cách học sinh của tôi lạm dụng những chiếc này, tôi đã in những chiếc cho trường của mình với độền 50%, độ dày thành 1.2mm và độ dày lớp trên và dưới 1.2mm, thêm khoảng 5 phút cho mỗi bộ bánh cóc.

Tuy nhiên, các tệp sẵn sàng để in được cung cấp là những gì tôi sử dụng cho các R.E.P Ratchets cá nhân của tôi và quà tặng cho bạn bè và gia đình và đủ tốt cho nhiều người và là cài đặt ban đầu được sử dụng trong tất cả các thử nghiệm.

CẬP NHẬT:

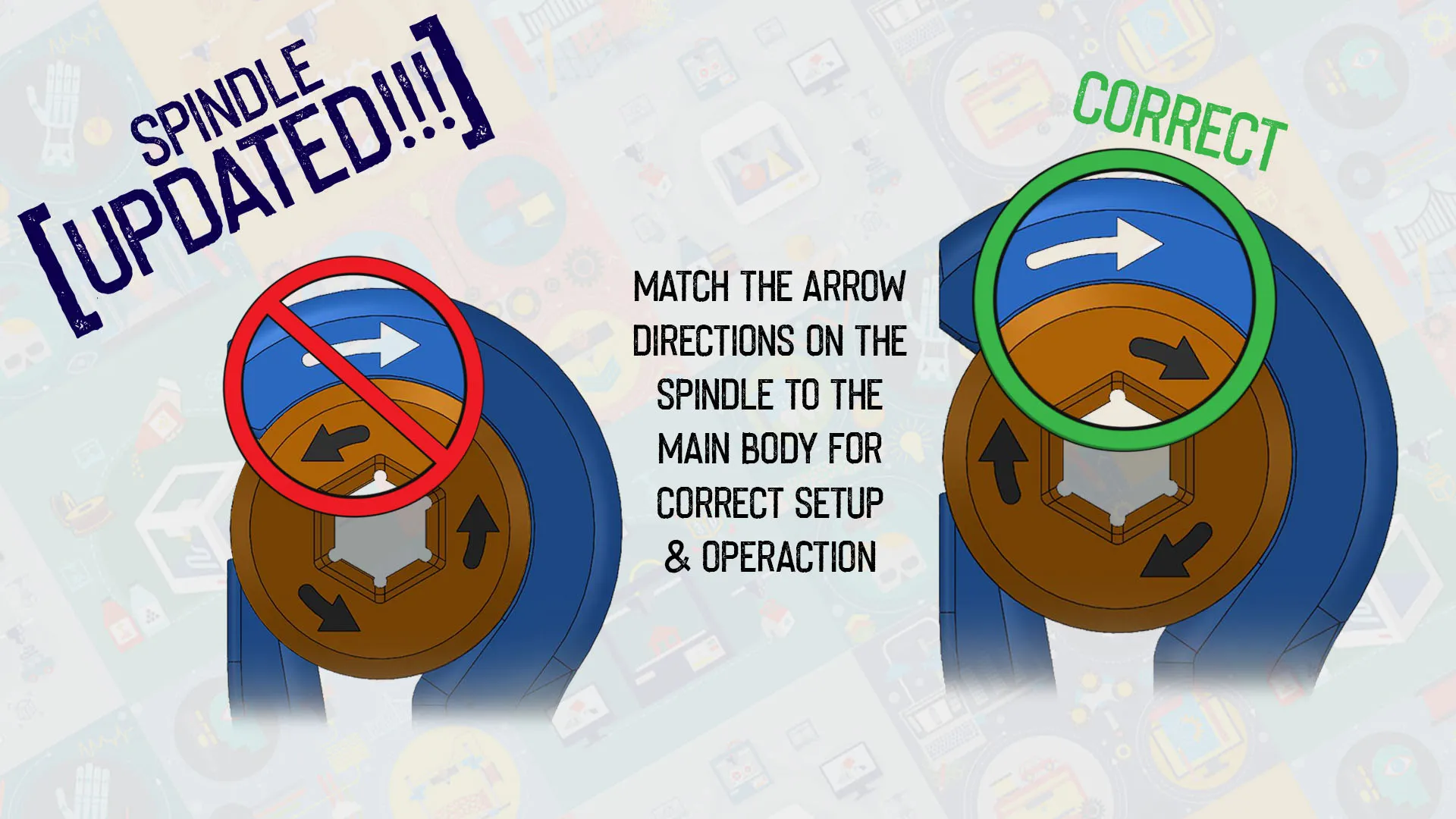

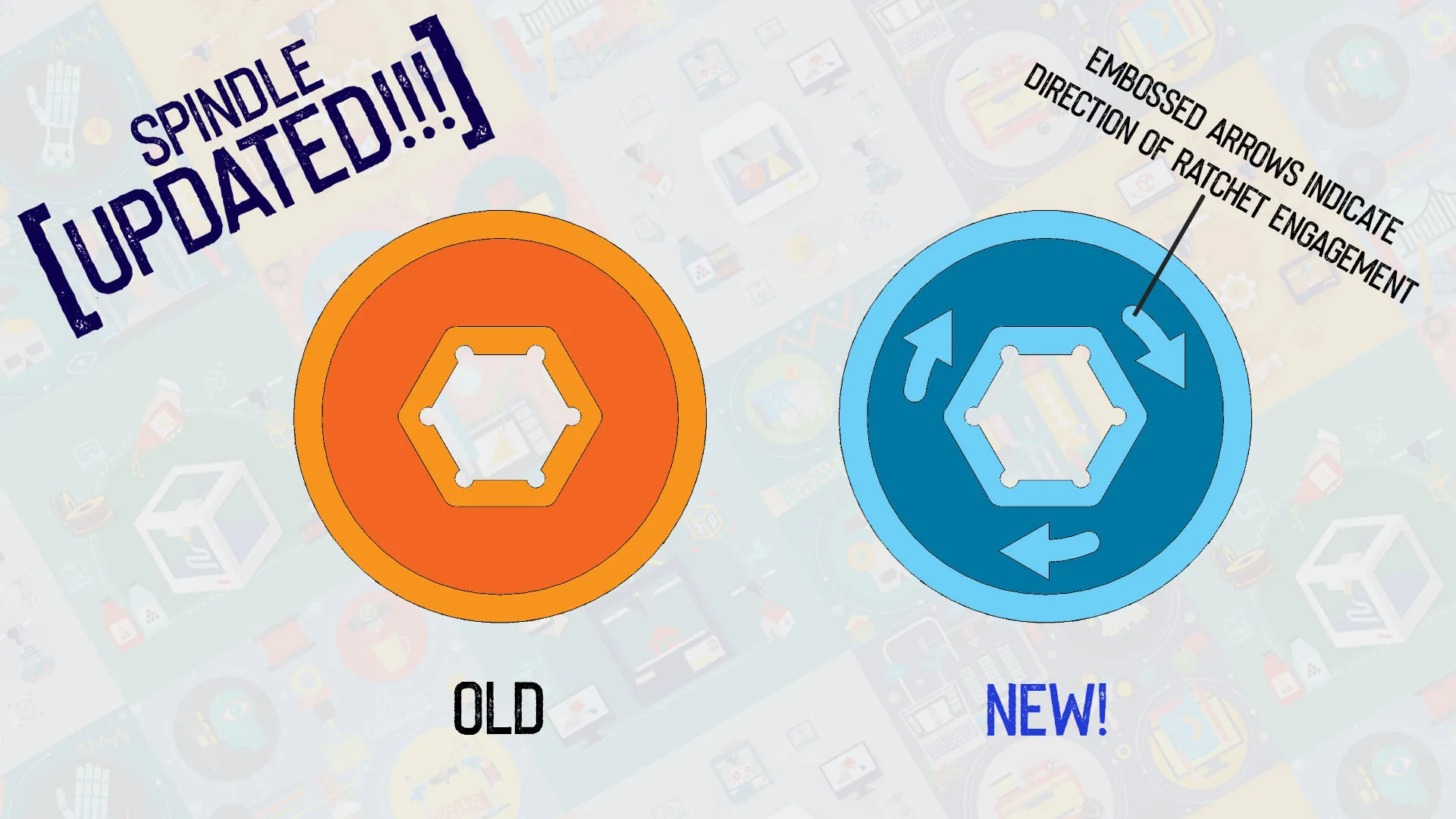

1. Tôi đã thêm các mũi tên vào bản cập nhật trục quay mới giúp định hướng trục quay trong thân chính. Nếu các mũi tên trên trục quay khớp với hướng của mũi tên trên thân chính, thì trục quay đang ở đúng hướng và sẽ hoạt động và bánh cóc như thiết kế. Nếu bạn định hướng sai… sẽ không có gì tệ xảy ra, trục quay sẽ chỉ quay tự do và bạn sẽ có một đồ chơi/con quay fidget không có bánh cóc.

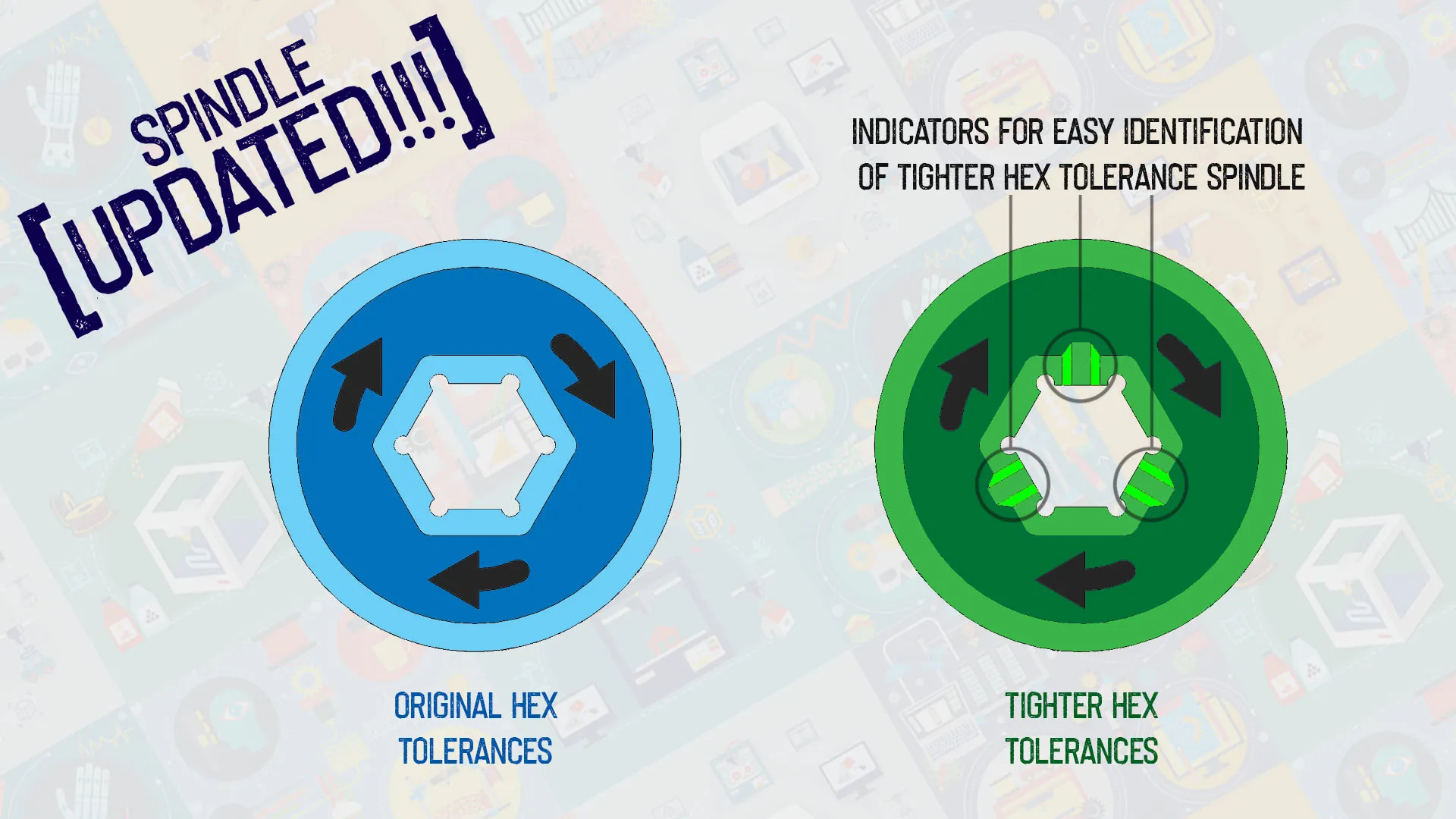

2. Tôi có hai mẫu dung sai cho các trục quay đã cập nhật. Có các hình ảnh trong thư viện in để hướng dẫn bạn cách phân biệt cái nào là cái nào cũng như các tệp STL. được đặt tên phù hợp. Mẫu dung sai lục giác gốc có hình dạng lục giác tiêu chuẩn xung quanh đầu vào bit hex, trong khi mẫu dung sai lục giác chặt hơn có 3 chỉ báo/khía xung quanh hình dạng lục giác của đầu vào bit hex. Bản cập nhật này xuất hiện do một số người gặp sự cố khi đầu vặn lục giác của họ bị trượt ra dễ dàng. điều này có thể là do có nhiều biến số với các loại filament khác nhau trên thế giới, do đó đã đưa ra một giải pháp.
3. Các tệp GCODE đã được cung cấp cho mọi biến thể của hai thiết kế thân chính và các thiết kế trục quay đã cập nhật, bao gồm hai tệp đã được cắt lát sẵn để in cả hai loại trục quay đã cập nhật riêng lẻ với thay đổi màu sắc gần bắt đầu và gần cuối bản in, để mũi tên có thể được làm nổi bật nếu bạn chọn làm như vậy.

Hy vọng bạn thích công cụ yêu thích mới của mình, tôi biết học sinh, đồng nghiệp, gia đình, bạn bè và bản thân tôi đều thích nó.

BỔ SUNG: Nó là một đồ chơi con quay fidget tuyệt vời, có thể dùng để thay đầu phun cho máy in 3D và làm quà tặng tuyệt vời.

Video hữu ích về R.E.P Ratchet trên YouTube:

https://www.youtube.com/watch?v=hnicXjeIzmo&t=121s

HIỆN ĐÃ CÓ:

R.E.P RATCHET XL!!! Nó lớn hơn 200% và tốt hơn một chút.

Trang tải xuống bản in:

Chúc bạn vui vẻ.
