Rèm trượt / Nan che cửa sổ (có tùy chọn tối ưu hóa topology)

• Bỏ phần bo tròn ở trên của ngàm V1 vì nó làm yếu đáng kể độ bám dính khi dùng hai mặt dán, phần này giờ cũng dày hơn.

• Đã thực hiện nghiên cứu topology trên cả hai ngàm V1 và V2, có thêm file STL cho cả hai.

• Đã xóa ngàm V1 bị lật vì nó thừa với chức năng lật trong hầu hết các slicer.

Chào mọi người,

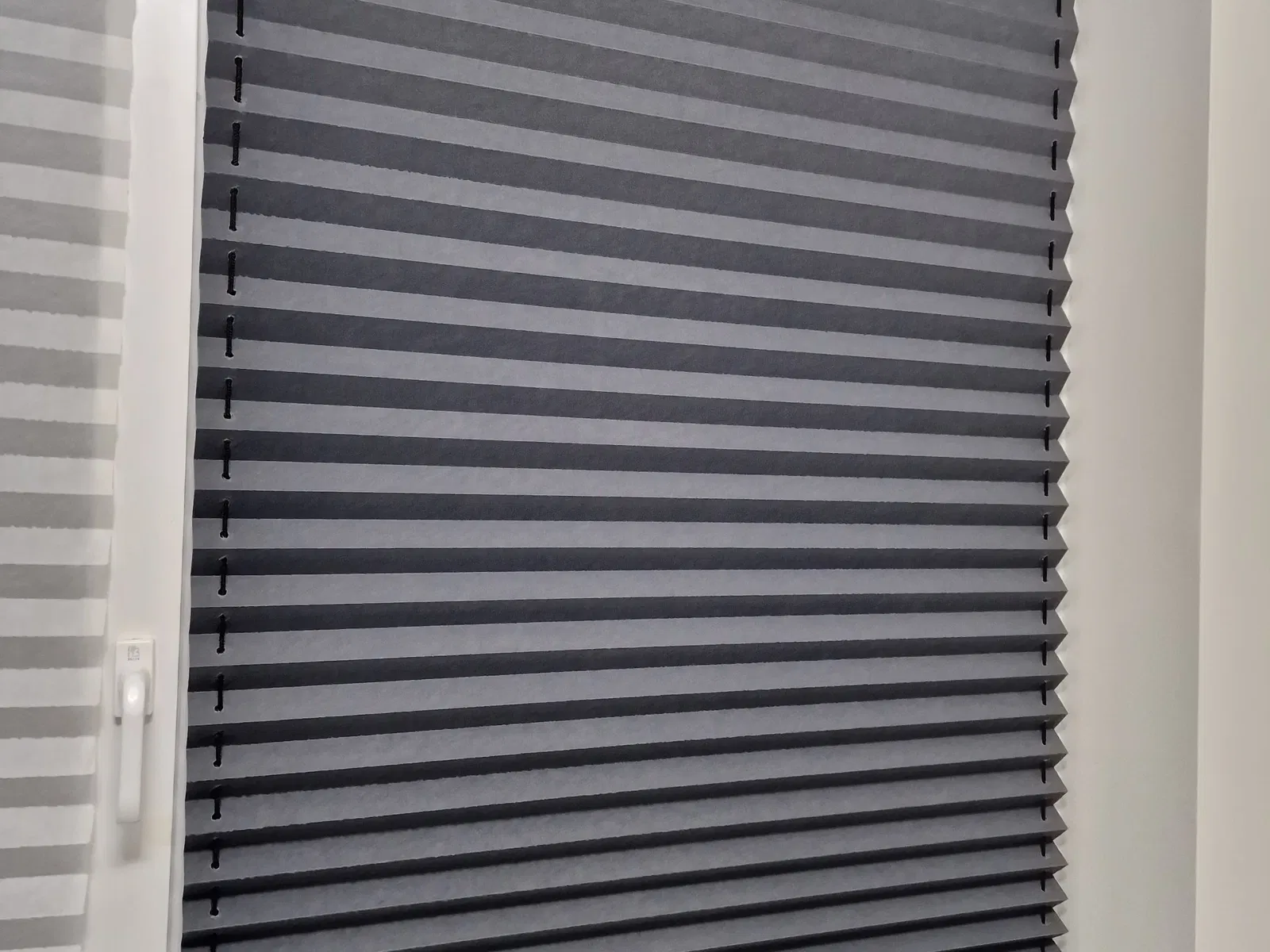

day là một dự án khá đơn giản. Với vài cái ngàm và các kẹp đàn hồi, bạn có thể tự làm cho mình một cái rèm/mành có thể điều chỉnh ở trên và dưới.

Tất cả các bộ phận được tải lên dưới dạng .step để bạn có thể chỉnh sửa hoặc thay đổi kích thước cho phù hợp với nhu cầu của mình.

Thiết kế có hai hướng:

• Gắn ngàm trên cửa sổ cố định
• Gắn ngàm trên cửa sổ có thể mở xoay

Đối với trường hợp đầu tiên, tôi đã sử dụng ngàm V1 (hình trong ảnh bìa).

Đối với trường hợp thứ hai, tôi khuyên dùng ngàm V2 vì chúng có thể được gắn ở bất kỳ đâu dọc theo phần trên và dưới của khung cửa sổ.

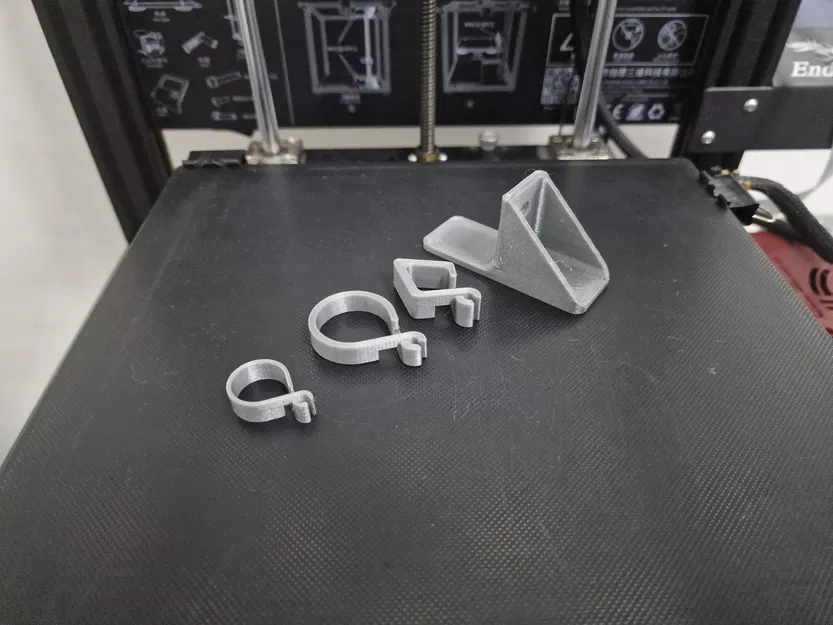

Những thứ bạn cần

• Dây thừng (tối đa 10mm cho ngàm V1 và tối đa 6mm cho ngàm V2)
• Kẹp đàn hồi (kẹp V3 là cứng nhất, V1 là mềm nhất)
• Băng dính hai mặt
• Cồn IPA
• Một dải gỗ mỏng (tùy chọn)
• Một người bạn đồng hành

Các bước chung

Đây là hướng dẫn cách tôi đã sử dụng các bộ phận

1. In các ngàm (V1 có hai biến thể cần in theo bộ: lật và không lật)
2. Làm sạch mặt sau của ngàm và vị trí lắp bằng cồn IPA
3. Dán băng dính hai mặt vào mặt sau của ngàm
4. Luồn dây thừng qua lỗ ngàm và thắt nút ở đầu
5. Dán các ngàm lên đỉnh khung cửa sổ
6. Cắt Schottis theo chiều dài
7. Sử dụng một ngàm khác làm hướng dẫn để khoan/cắt lỗ trên Schottis
8. Luồn dây thừng qua các lỗ Schottis và cố định bằng kẹp đàn hồi
9. Lặp lại bước 2 và 3 cho các ngàm dưới
10. Dán các ngàm dưới vào
11. Căng dây thừng trước khi thắt nút ở đầu
12. Chiêm ngưỡng tác phẩm của bạn

Những điều cần lưu ý

Khi các ngàm đặt cách xa nhau, phần trên của rèm sẽ bị võng ở giữa, để khắc phục điều này, bạn có thể lắp Schottis với dải keo ở trên và dán một miếng gỗ hoặc vật liệu khác để tạo độ cứng.

Dây thừng có thể hơi lỏng nếu phần trên được gia cố bằng vật liệu bổ sung, nếu không thì cần có một lực căng nhất định trên dây để khắc phục tình trạng võng.

Việc căng dây thừng có thể hơi khó, quá nhiều lực có thể làm cong ngàm hoặc làm chúng bong ra khỏi cửa sổ.

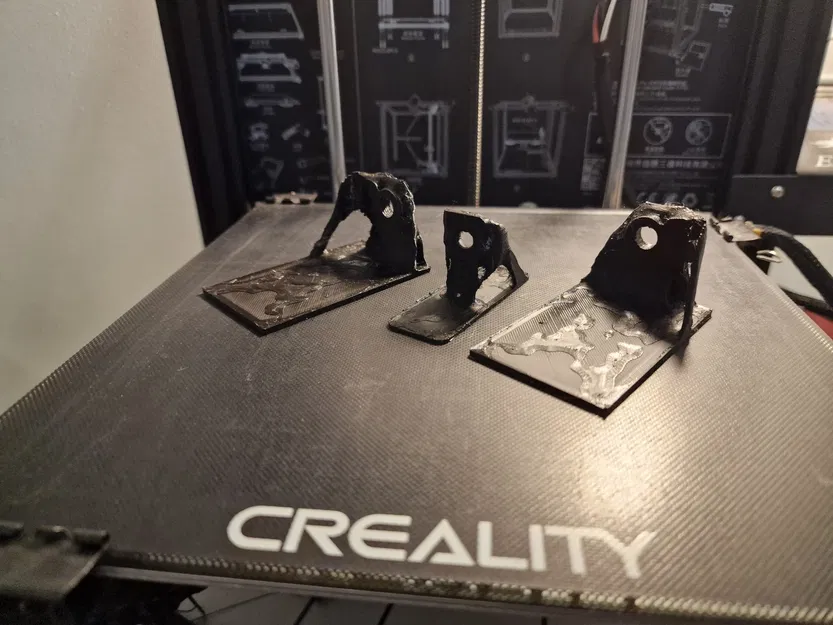

Các ngàm được tối ưu hóa topology

Nếu bạn đã từng tiếp xúc với cộng đồng in 3D trong một thời gian, bạn có thể đã nghe nói về tối ưu hóa topology hoặc thiết kế tạo sinh. Trong quá trình khám phá cho vui, tôi đã thực hiện một số nghiên cứu cho hai loại ngàm (Khoảng 20 giờ tính toán cho cả hai bộ phận). Cả hai bộ phận đều được thiết kế để chịu tải trọng lên tới 190N, tương đương gần 20kg. Qua kiểm tra thực tế (dán bộ phận vào vị trí và kéo với lực nhất định - cách làm không khoa học nhất), tôi có thể nói rằng nó sẽ giữ được tải trọng đó và hơn thế nữa.

Có một vài bổ sung mà tôi đang suy nghĩ đến trong tương lai, còn bây giờ thì chúc một ngày tốt lành.
