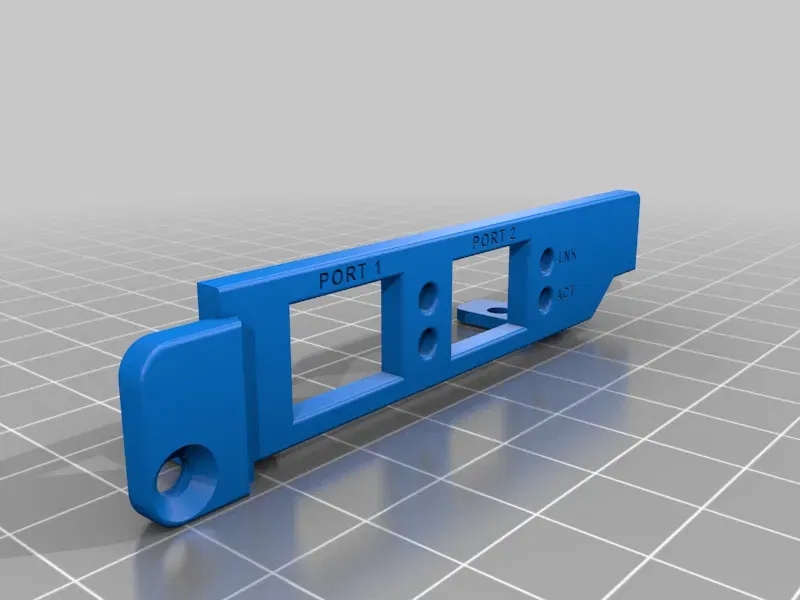

Giá đỡ Card Mạng Lenovo M90q AOC-STGN-I2S v2

Đây là bản chỉnh sửa từ mẫu bracket AOC-STGN-I2S v2 của tác giả simbaja. Mẫu của anh ấy được làm cho M720q, tuy nhiên tôi có một chiếc M90q, dù rất giống nhau nhưng họ đã thay đổi khu vực bracket trên M90q một chút xíu, khiến thiết kế ban đầu không còn hoạt động.

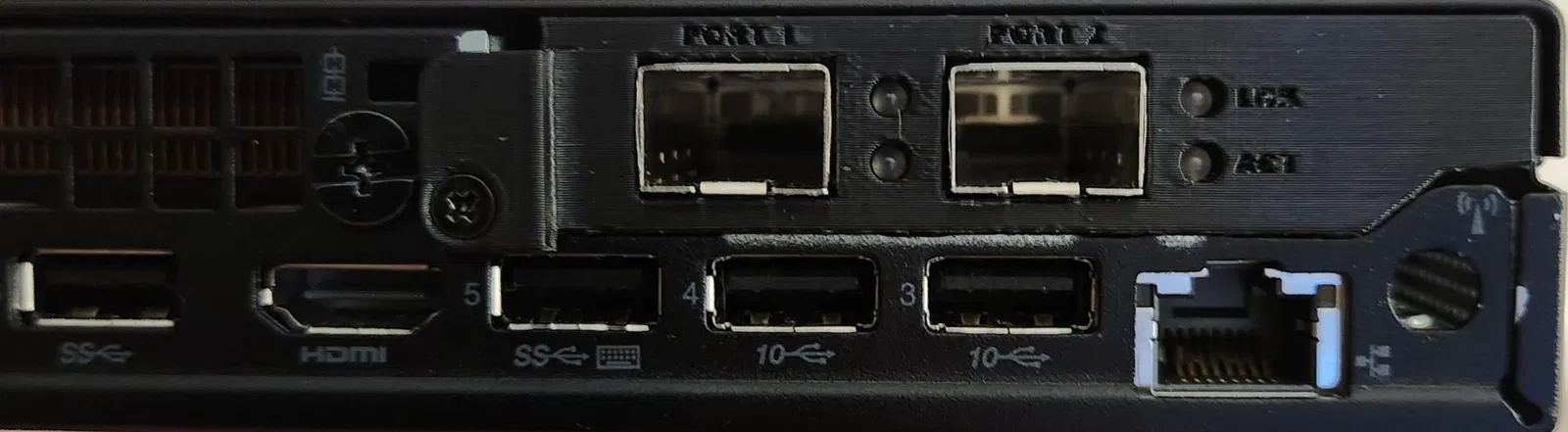

Tôi đã điều chỉnh tất cả các khu vực cần thiết trên bracket này để nó phù hợp với PC Lenovo M90q Tiny cùng với card mạng SFP+ kép Supermicro AOC-STGN-I2S v2.

Tôi chỉ thử nghiệm thiết kế này trên M90q gốc (không phải các phiên bản gen 2 hoặc gen 3). Khi lắp, các chân của bracket nên nằm ở mặt dưới của card mạng. Tôi thấy dễ nhất là lắp card mạng trước, sau đó nghiêng nó lên một chút và đẩy bracket này vào để gắn.

Cài đặt In

Thương hiệu máy in:

Prusa

Máy in:

I3 MK3S

Rafts:

Không quan trọng

Supports:

Có

Độ phân giải:

0.2mm

Infill:

30

Filament:

Prusa PETG Jet Black

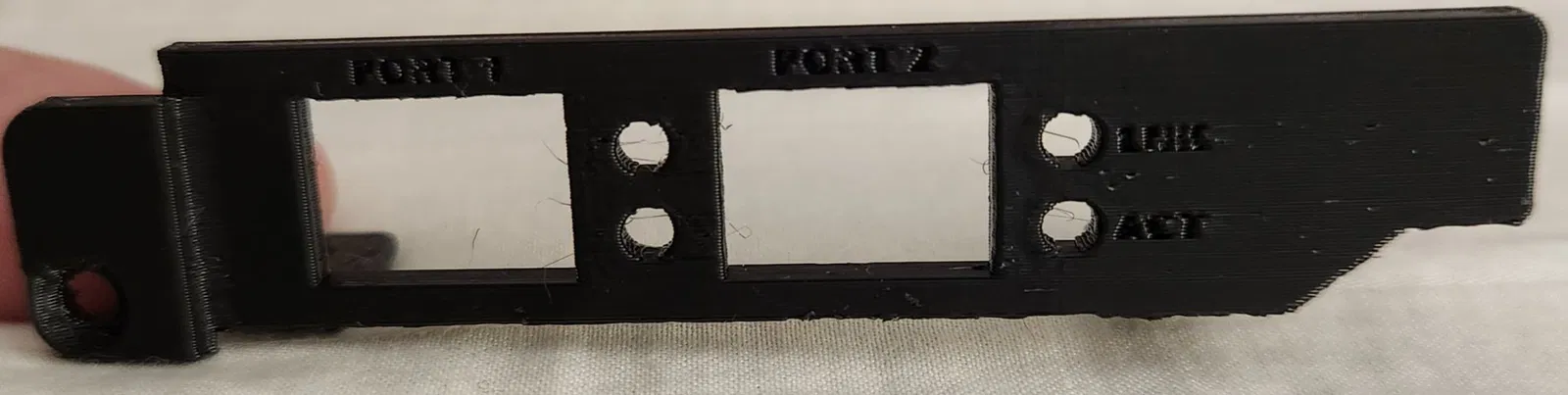

Đã in bằng organic supports trên máy MK3S+.
