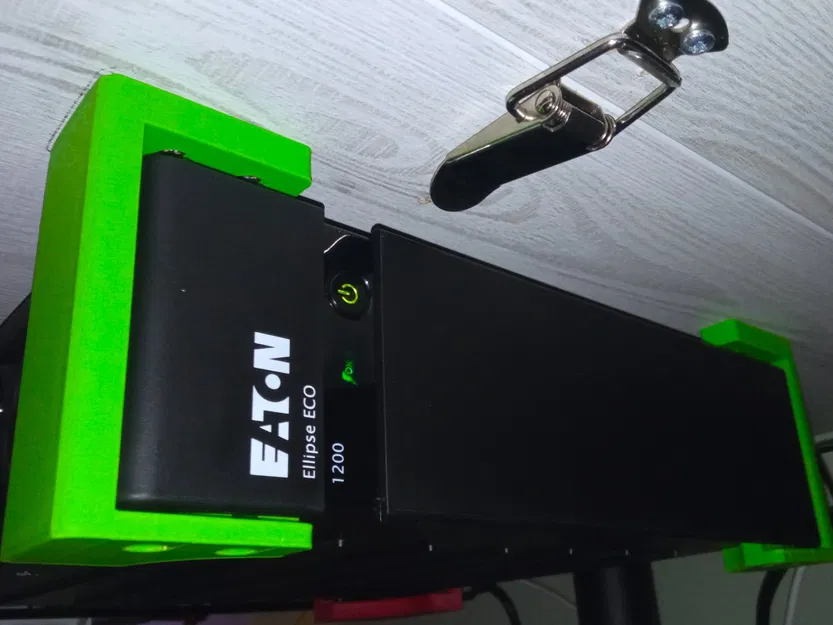

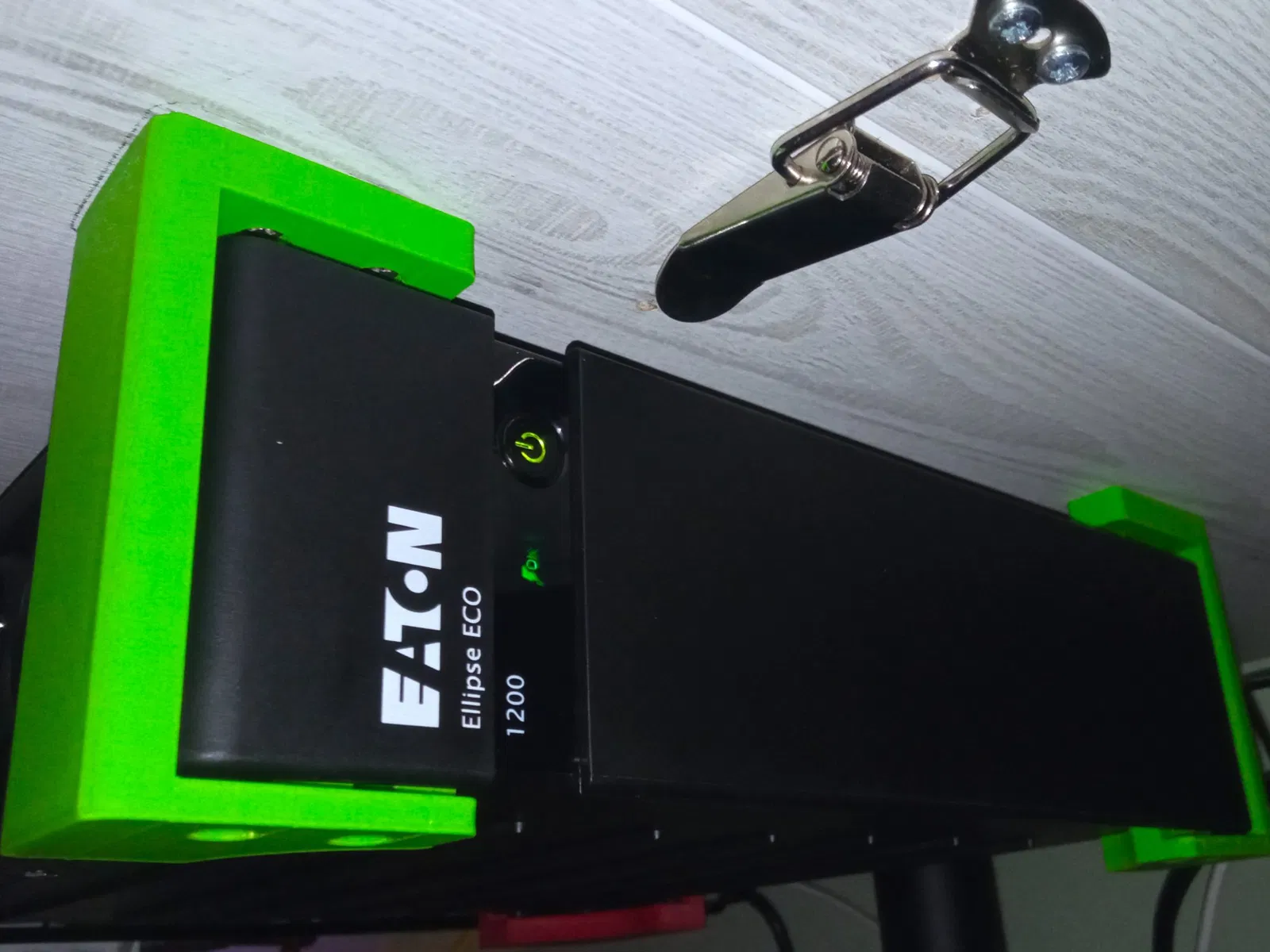

Giá đỡ gắn dưới bàn giữ Eaton Ellipse ECO UPS

Giữ không gian an toàn, giấu UPS của bạn và quản lý dây cáp thật gọn gàng. Những giá đỡ này sẽ cho phép bạn gắn bộ lưu điện Eaton Ellipse ECO của mình dưới bàn làm việc hoặc mặt bàn. Các rãnh giúp bộ lưu điện khóa vào vị trí sau khi trượt vào.

Phiên bản này được thiết kế đặc biệt cho phiên bản USB của Ellipse ECO, đó là lý do tại sao giá đỡ phía sau bên trái có thêm lỗ cho cổng USB.

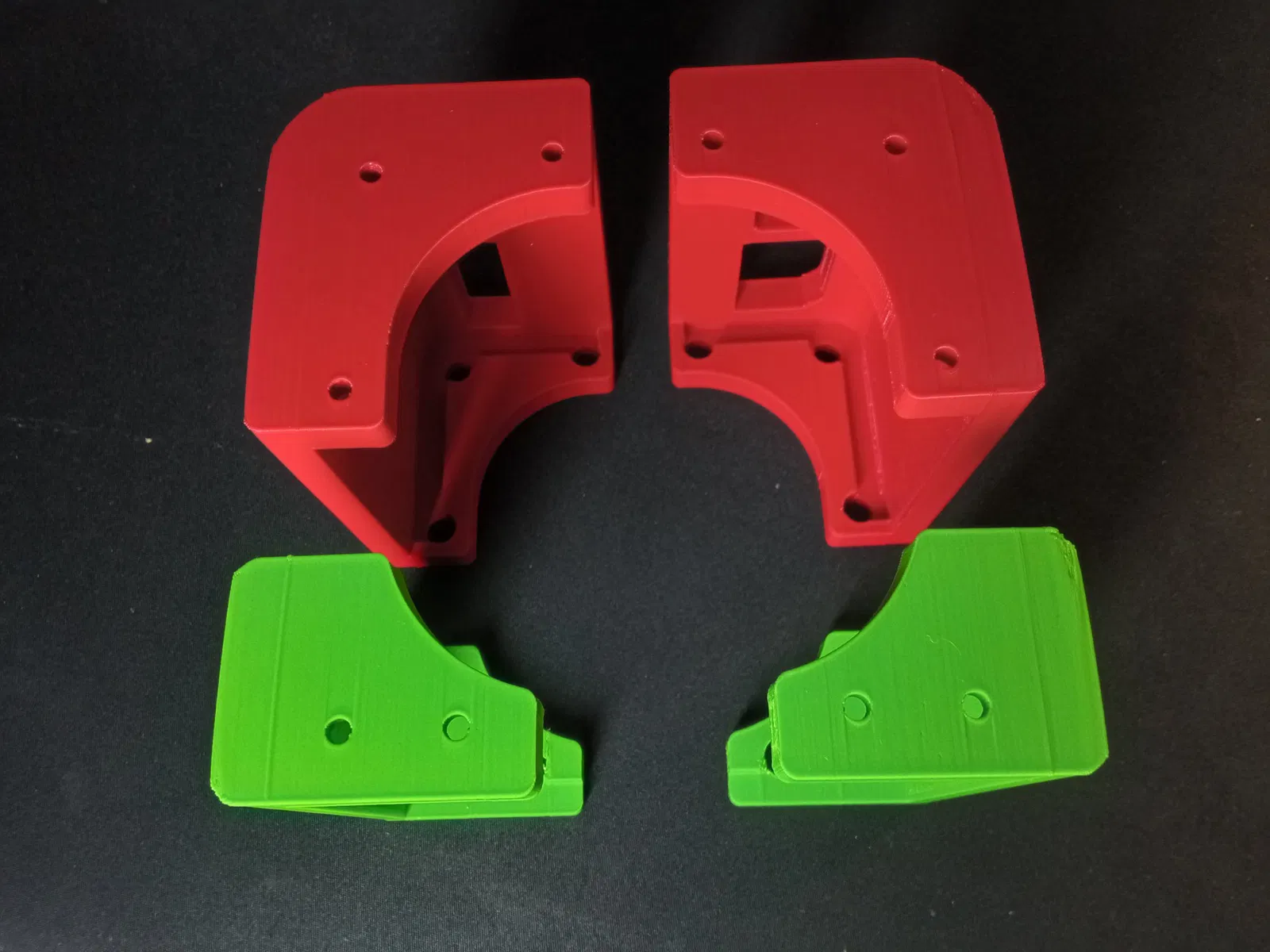

Mô hình được in hiển thị được làm từ ABS. Phần sau - màu đỏ; Phần trước - màu xanh lá cây.

Cần một chút nỗ lực để đánh dấu chính xác vị trí lắp đặt cho mỗi giá đỡ.

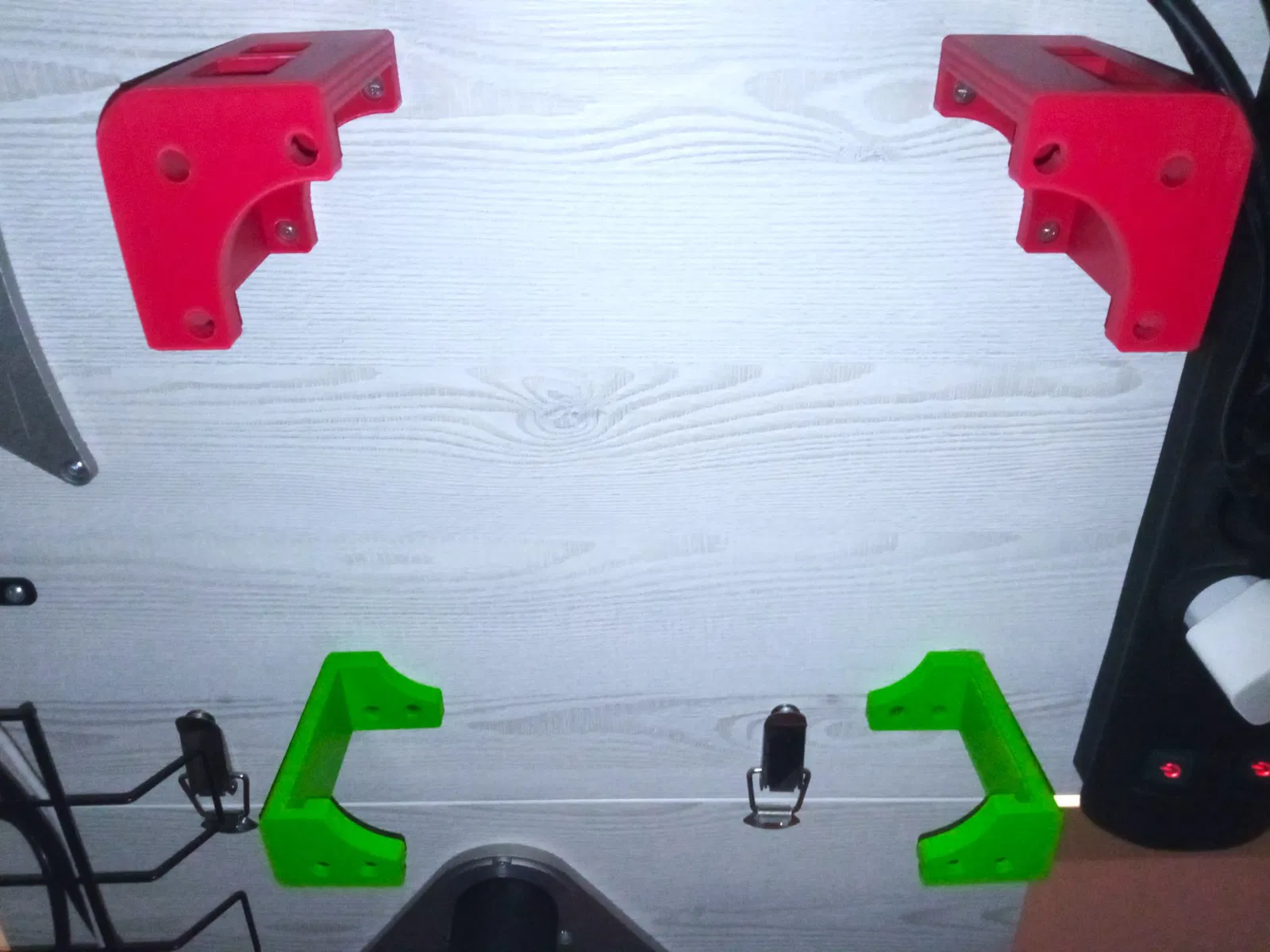

-Sau khi in xong, hãy bắt đầu với việc lắp một trong các giá đỡ phía sau. Các lỗ lắp có thể được đánh dấu bằng bút chì thông thường. Sử dụng tuốc nơ vít dài để tiếp cận ốc vít thông qua các lỗ dành riêng. Được thiết kế để lắp bằng ốc vít chìm 4x16mm. Các lỗ lắp được vát.

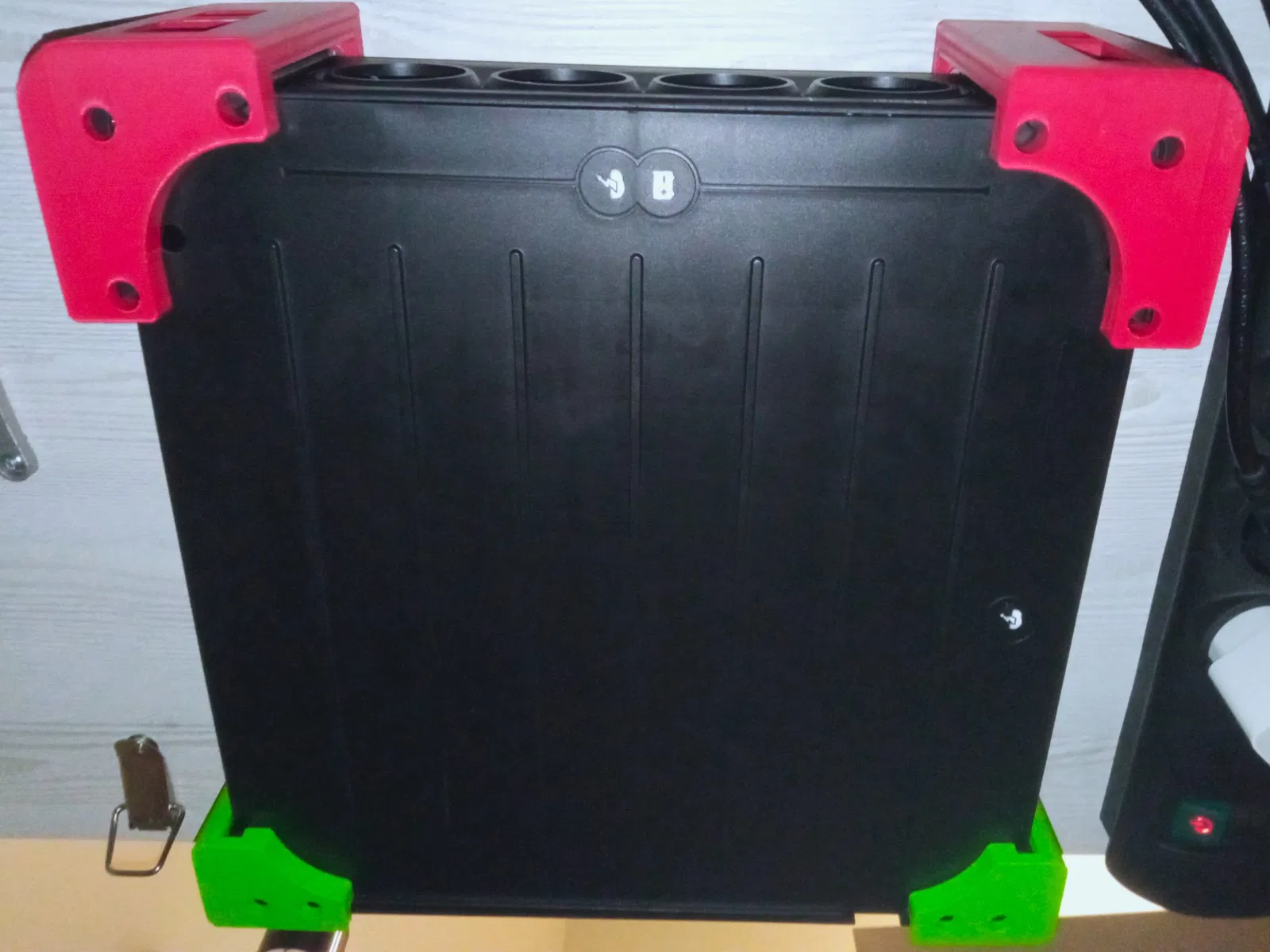

-Lắp bộ lưu điện vào giá đỡ phía sau được gắn đầu tiên. Đảm bảo các cạnh của UPS khớp vào các rãnh, điều chỉnh vị trí giá đỡ phía sau thứ hai để khớp với góc thứ hai của UPS. Sau đó, đánh dấu các cạnh của giá đỡ, trượt UPS ra và lắp giá đỡ bằng cách sử dụng các dấu cạnh để căn chỉnh nó.

Trước khi vặn vào gỗ, việc tạo lỗ mồi có thể hữu ích.

-Với các bộ phận phía sau đã được lắp, bạn có thể trượt UPS vào vị trí và lắp các giá đỡ phía trước theo cách tương tự, đánh dấu vị trí của chúng và kiểm tra độ vừa vặn mỗi lần.

Bộ lưu điện cần được lắp đặt nằm nghiêng về bên trái, nếu không các lỗ cổng sẽ không khớp.
