Vỏ Hộp Dự Án Đầu Dò Probe Project Case

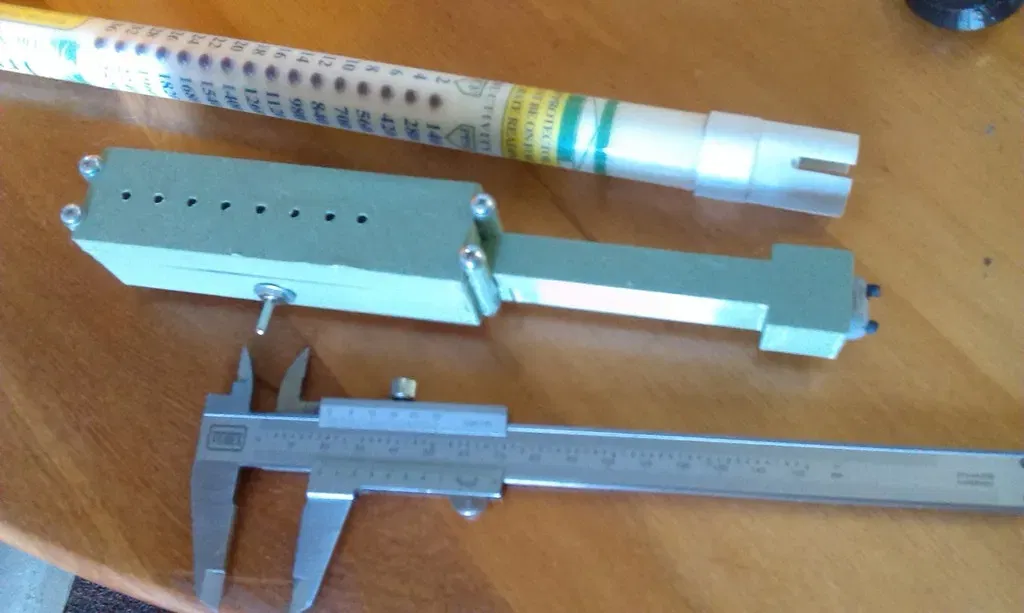

Đây là một cái hộp đựng Arduino Nano, pin 9V, công tắc, một dãy đèn LED 3mm và đầu dò. Tui dùng nó cho máy đo CF/EC dựa trên http://www.geekofarm.com/?p=109 \

Hướng dẫn

Có 2 phiên bản: bản thường và bản dài. Bản dài thì đầu dò với hộp linh kiện nằm chung trên một khối dài; cái này có thể hơi quá khổ đối với mấy máy in 3D nhỏ, nên tui làm thêm bản ngắn.

Đèn LED thì có thể giữ bằng cách ép chặt, hoặc không thì thêm keo nến.

Cái hộp được ráp lại với 4 con ốc M3x40mm, 8 cái vòng đệm và 4 con đai ốc được đặt ở những lỗ tương ứng.

Kích thước của ngăn pin, khoang đi dây, chiều dài đầu dò, ngăn linh kiện điện tử và số lượng đèn LED có thể tùy chỉnh trong file SCAD - và có một chỗ cho LED mà bạn có thể khoan ra nếu thấy cần thêm một cái nữa!
