Bộ ốp trước Remixed Voron 2.4 350 cho công tắc

Cập nhật 20/08/2023
Các bậc sau đã được remix. Các bậc bên đã được thiết kế lại.
Tôi đã tách và di chuyển nguồn sang bên phải và các khe Keystone sang bên trái cho một cổng USB hoặc LAN. Bậc sau trung tâm giờ chỉ có họa tiết lục giác Voron với một vài lỗ cho M3 heatset để gắn một cái gì đó ở tầng hầm.

Tôi đã thiết kế lại các bậc bên để trở thành một khối và gắn quạt vào mặt bên trong, thay vì ở bên trong độ dày 20mm của bậc. Đã cho phép các lỗ cho các chèn nhiệt M3 để gắn quạt. Màu sắc tương phản là lưới tùy chọn được kẹp giữa quạt và bậc.

---

Dành cho máy in Voron 2.4 350 x 350.

Tất cả công lao thuộc về Voron Design vì công việc tuyệt vời của họ trên máy in này.

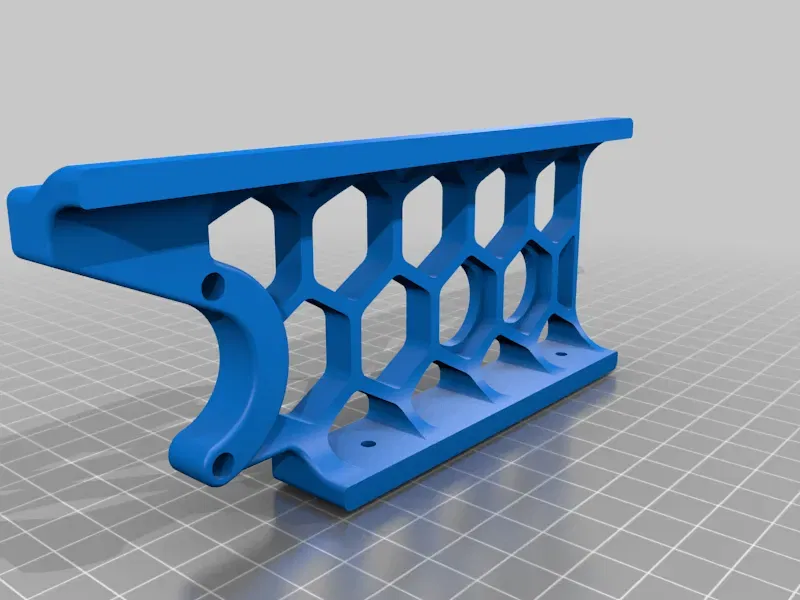

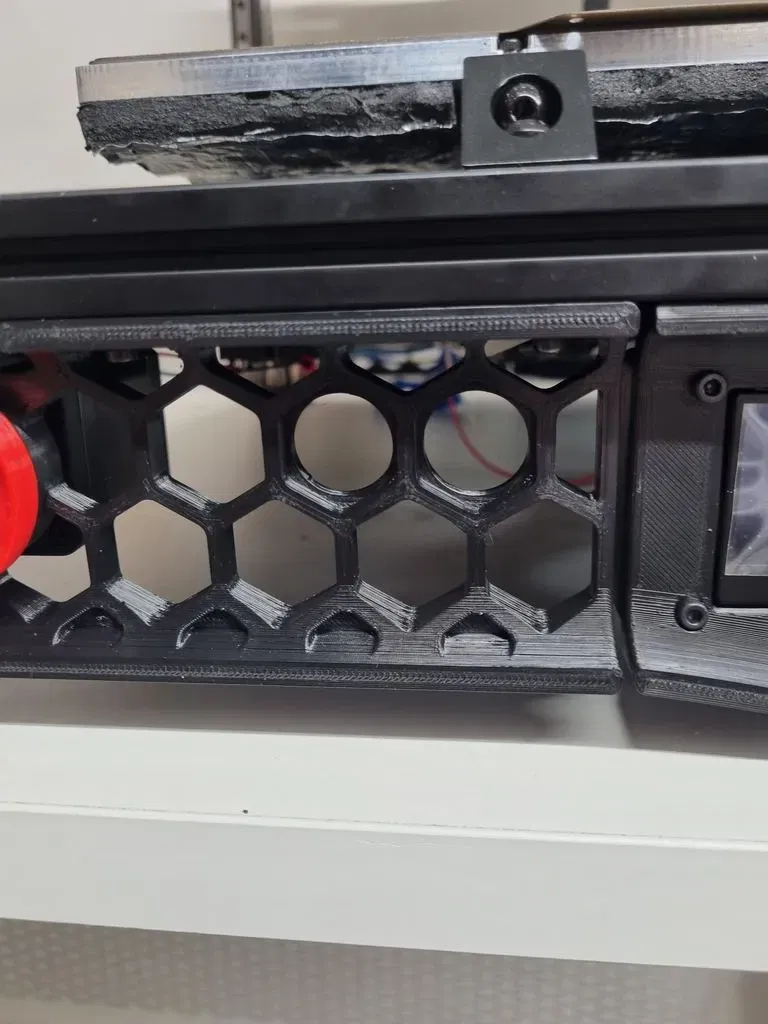

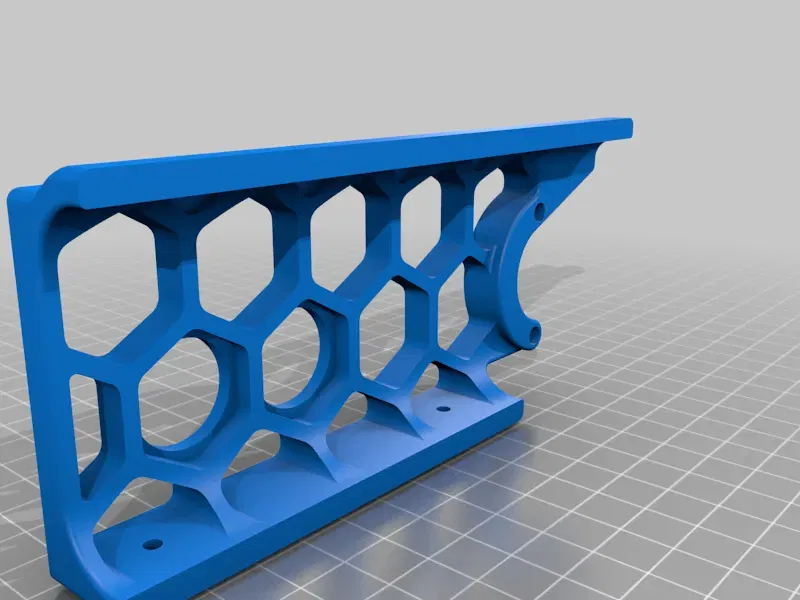

Tôi đã remix các bậc trước, thêm hai vành 19mmØ để có thể gắn một công tắc tạm thời hoặc công tắc giữ để có thể điều khiển RPi và/hoặc máy in từ bảng điều khiển phía trước thay vì phải với tay ra sau.

Tôi đã tìm một công tắc LED tạm thời 19mmØ 5v với biểu tượng RPi tùy chỉnh từ Aliexpress và một công tắc LED giữ 19mmØ 220v cho nguồn bật/tắt cho máy in.

Cũng đã tìm thấy ATXRaspi để điều khiển khởi động, khởi động lại và tắt an toàn RPi qua công tắc LED 5v.
